推拉式快速夹钳压紧锁紧机构

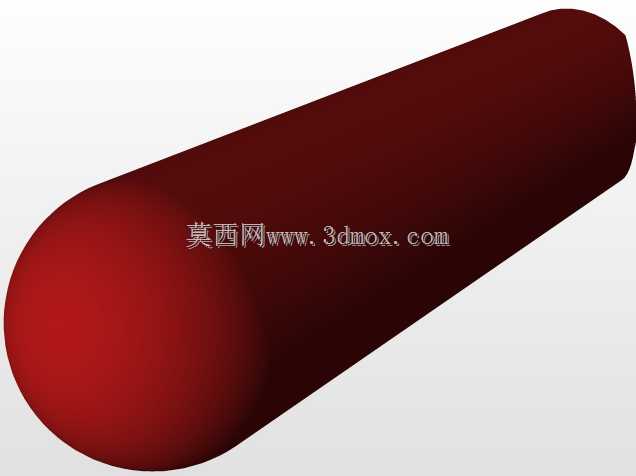

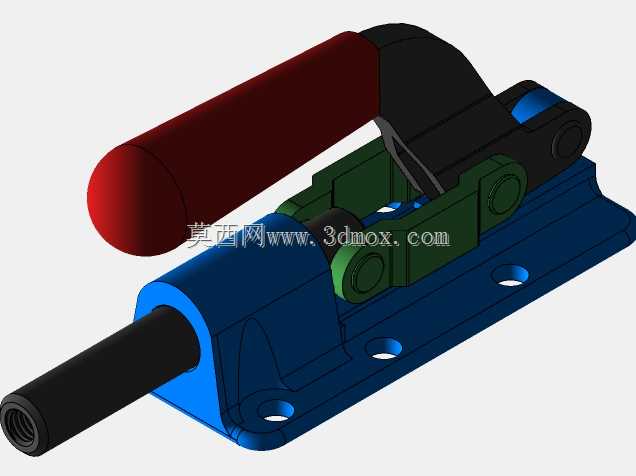

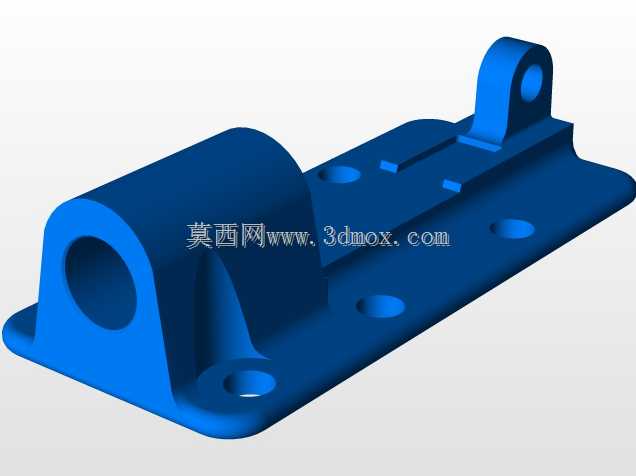

　　这款推拉式快速夹钳是工装夹具领域应用极广的标准压紧锁紧部件，在焊接工装、装配治具、检具定位、木工拼版、电子元件压合等场景中承担快速压紧与释放的核心功能，相比传统螺栓锁紧方式，其操作效率可提升80%以上，单次锁紧与释放动作仅需扳动一次手柄即可完成，无需反复拧动紧固件，适配小批量多品种生产的频繁换型需求。从结构设计逻辑来看，该夹钳采用平面四杆机构的死点自锁原理，当手柄扳动至锁紧工位时，连杆与推拉杆的铰接点越过机构死点位置，此时即便承受反向负载推力，机构也不会自行松脱，锁紧状态下的保持力可稳定覆盖常规工装的压紧需求，避免加工或装配过程中工件移位。整体结构分为底座、推拉杆、手柄组件、铰接连杆四个核心部分，底座采用带安装孔的平板式结构，

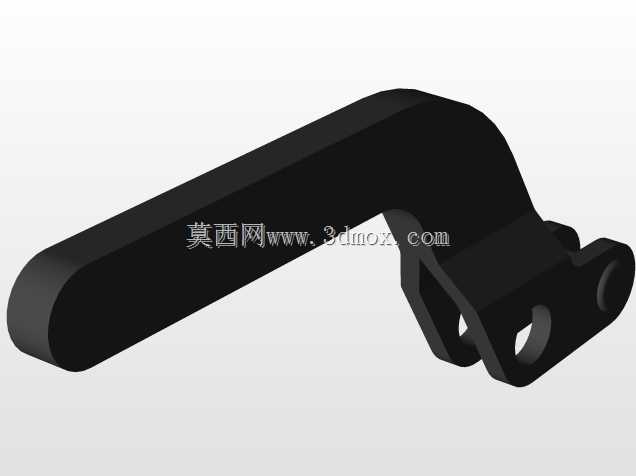

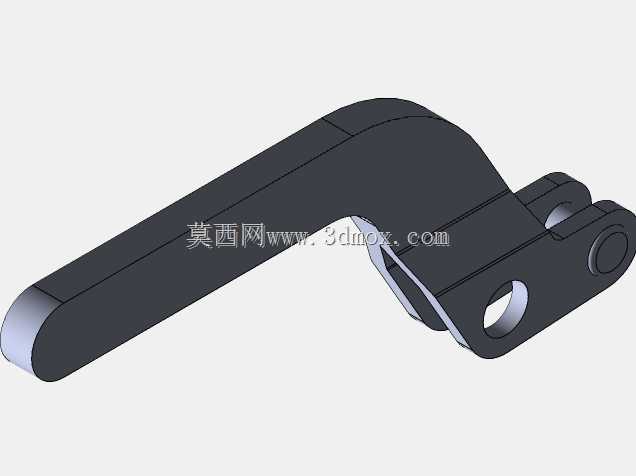

　　三个沉头安装孔沿底座长度方向等距排布，安装时可通过内六角螺栓直接固定在工装基板上，安装孔的孔位公差控制在±0.1mm范围内，可直接适配标准孔系的工装平台，无需二次扩孔调整。推拉杆为圆柱形光轴结构，前端带有内螺纹孔，可根据实际使用需求更换不同形式的压头，比如橡胶压头、金属平压头、异型定位压头等，推拉杆的行程设计兼顾了压紧行程与让位空间，锁紧状态下推拉杆伸出至最大压紧位置，释放状态下推拉杆回缩，留出足够的工件取放空间，避免取件时与压头发生干涉。手柄部分采用包覆式防滑结构，长条形手柄的握持长度符合人体工程学设计，扳动手柄时的施力角度经过优化，操作人员仅需施加较小的握力即可完成锁紧动作，长时间重复操作也不易产生手部疲劳。

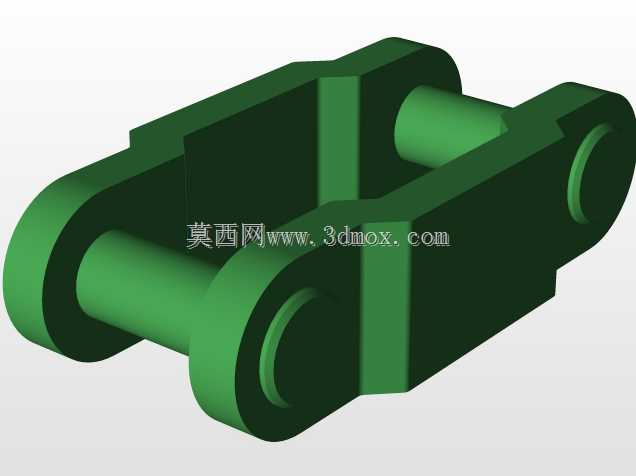

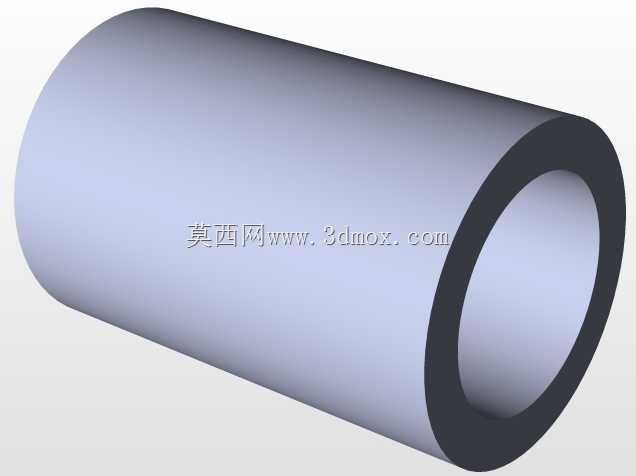

　　铰接部位均采用销轴铆接结构，销轴与铰接孔之间预留合理的转动间隙，同时配合铆接限位结构避免销轴脱出，活动部位的间隙控制既保证了扳动动作的顺畅无卡滞，又不会因间隙过大导致锁紧状态下存在窜动间隙，保证压紧定位的精度。从安装边界尺寸来看，底座的宽度与长度尺寸适配多数小型工装的安装空间，整体高度在锁紧状态下不会超出常规工装的轮廓边界，可直接嵌入工装台的安装槽内使用，不会与周边的其他定位组件产生空间干涉。在实际选型应用中，这类夹钳通常根据所需压紧力的大小匹配对应规格，该款属于中等规格的推拉式夹钳，适用于压紧力需求在几十公斤级的场景，比如小型钣金件焊接定位、塑胶件装配压合、线路板测试治具压紧等，在汽车零部件焊装线的旁侧工装、电子厂的组装治具、

　　五金加工厂的钻孔定位夹具中都能看到这类结构的应用。设计建模过程中，需要重点关注四杆机构的铰接点位置参数，死点位置的偏移量直接决定了自锁可靠性，偏移量过小会导致锁紧状态下容易受振动松脱，偏移量过大则会导致扳动手柄时的阻力过大，操作手感变差，同时推拉杆与底座导向孔的配合公差需要控制在H8/f7的间隙配合范围内，既保证推拉杆滑动顺畅，又避免径向窜动影响压紧精度。另外，所有铰接销轴的端面需要做倒角处理，避免铆接时产生毛刺影响转动灵活性，底座的安装沉孔深度需要匹配对应规格螺栓的头部高度，保证螺栓锁紧后头部不高出底座平面，避免安装时底座与工装基板之间存在间隙影响安装稳定性。
