双支耳异形连接摇臂结构件

项目分类:通用五金配件 发布时间:2022-03-03 ID:568681
  • 双支耳异形连接摇臂结构件
  • 双支耳异形连接摇臂结构件
  • 双支耳异形连接摇臂结构件

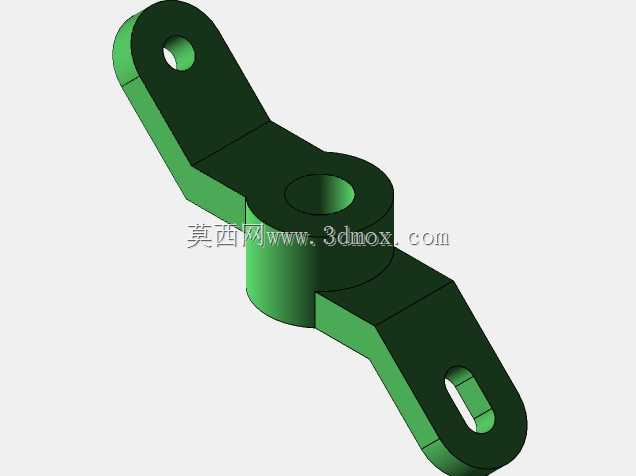

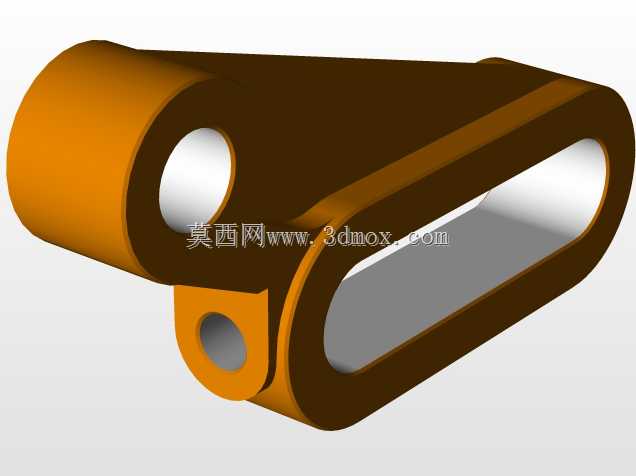

  这类双支耳异形摇臂构件,常应用在中小载荷的连杆传动回路里,比如轻工设备的间歇进给机构、小型自动化产线的工位切换摆臂、检测设备的触点触发传动端,核心作用是把旋转轴的扭矩传递到两个不同方向的执行端,或是把直线推杆的往复动作转化为定角度的摆动输出。从结构上看,中间的带孔凸台是核心安装基准,这个孔是与转轴配合的铰接位,设计时需要根据配合公差选择基孔制间隙配合,保证转动过程中无卡滞,同时凸台的轴向高度要匹配安装位的轴段长度,避免轴向窜动,凸台外圆的壁厚需要根据传递的扭矩做强度校核,常规工况下壁厚不小于孔径的四分之一就能满足抗扭需求,避免长期交变载荷下出现根部断裂。

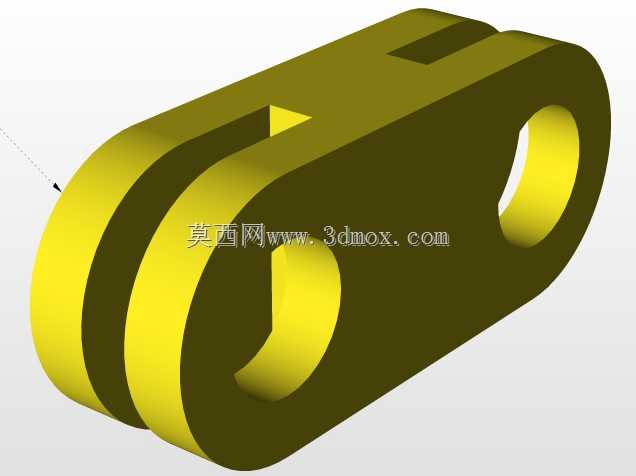

  两侧延伸的支耳并非对称等长设计,其中一侧支耳的安装孔为圆孔,用于固定铰接的连杆端,配合圆柱销实现无间隙传动,这一侧的支耳宽度较窄,力臂长度较短,适合传递较大的推拉力;另一侧支耳的安装孔为长圆孔,这个设计是为了补偿安装过程中的位置误差,或是在动作过程中提供小范围的行程调节余量,长圆孔的长度方向与支臂延伸方向一致,调节范围通常在3-5mm,足够抵消加工装配带来的累计误差,这一侧的支耳做了折弯过渡,避开相邻部件的运动干涉,折弯处的圆角半径不小于板材厚度,避免应力集中导致的疲劳开裂。

  设计这类构件时,首先要确定中间铰接孔的中心作为尺寸基准,两个支耳的安装孔中心距需要严格按照传动比计算,误差控制在0.05mm以内,否则会导致传动卡滞或是行程不到位。支耳与中间凸台的连接位置做了加厚过渡,没有采用直角连接,而是用渐变的圆弧过渡,分散应力集中点,在承受冲击载荷时不会出现连接根部断裂的问题。整体外形没有多余的冗余结构,在保证结构强度的前提下尽可能做了轻量化处理,支耳的非配合面做了等厚设计,适合采用板材铣削成型或是粉末冶金压制成型,批量生产时加工效率高,成本可控。

  安装边界方面,中间凸台的两个端面是轴向定位基准,安装时需要在端面加装垫片调整轴向间隙,避免转动时与相邻支座产生摩擦。两侧支耳的安装孔中心与中间孔中心的平面度要求控制在0.02mm以内,保证连杆运动时始终在同一平面,不会出现别劲的情况。长圆孔一侧的支耳在安装时,紧固件不需要完全锁死,预留一定的调节余量,待整体机构调试到位后再加装防松垫圈锁紧,避免运行过程中出现位置偏移。这类构件的表面通常做发黑或是镀锌处理,提升防锈能力,适合在常规车间环境下长期使用,不需要额外的维护保养,铰接位置定期加注润滑脂就能保证长期顺畅运转。
