七百吨级隔振液压冲压设备结构设计

　　这套七百吨公称力的隔振液压冲压设备，最初是面向南美圣保罗地区汽车零部件冲压产线的落地需求开发，适配当地ABC工业带整车制造企业的大型覆盖件、高强度结构件冲压工序，解决传统重型压机运行时振动传导至车间地基、影响周边精密加工设备精度的痛点。从实际产线适配角度看，该设备可覆盖汽车侧围内板、底板横梁、座椅支撑结构等厚度0.8-6mm的冷轧钢板、高强度钢板冲压成型工序，也可兼容家电行业大型金属面板、工程机械薄板覆盖件的压制成型，单次行程可完成落料、拉延、成型多工序复合作业，相比传统机械压力机，液压传动的压力输出曲线更平缓，能有效降低高强度钢板冲压时的开裂率，尤其适配热成型后板材的校形、压装工序。

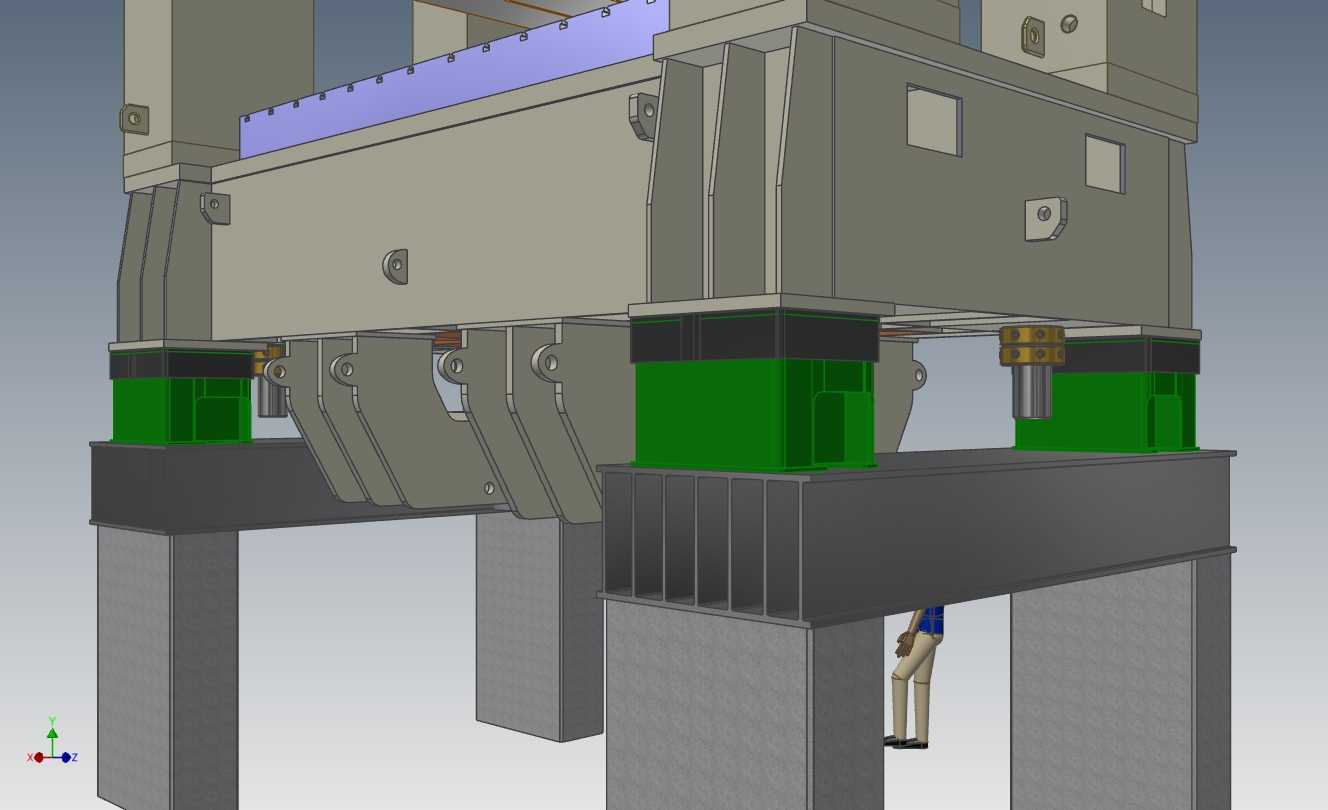

　　设备的核心设计亮点集中在隔振系统的布局上，整机在底座与混凝土基础之间设置了四组大载荷PSG隔振阻尼器，单组阻尼器额定承载能力超过200吨，可将压机冲压瞬间的冲击振动衰减90%以上，不需要在车间内做专门的重型设备防振地基，大幅降低老厂房改造部署设备的土建成本，同时避免振动通过地基传导至相邻的焊接、检测工位，保障三坐标测量等精密检测工序的环境振动要求。从结构布局来看，整机采用框架式龙门结构，上横梁集成四组主驱动液压缸，缸径匹配七百吨公称力的输出要求，滑块采用八面导向结构，导向间隙可通过斜镶条实时调整，长时间运行后导向精度保持性好，滑块下行速度可根据工序需求分段调整，快进阶段速度可达200mm/s，工进阶段可在2-20mm/s范围内无级调节，返程速度可达150mm/s，兼顾生产效率与成型过程的压力稳定性。

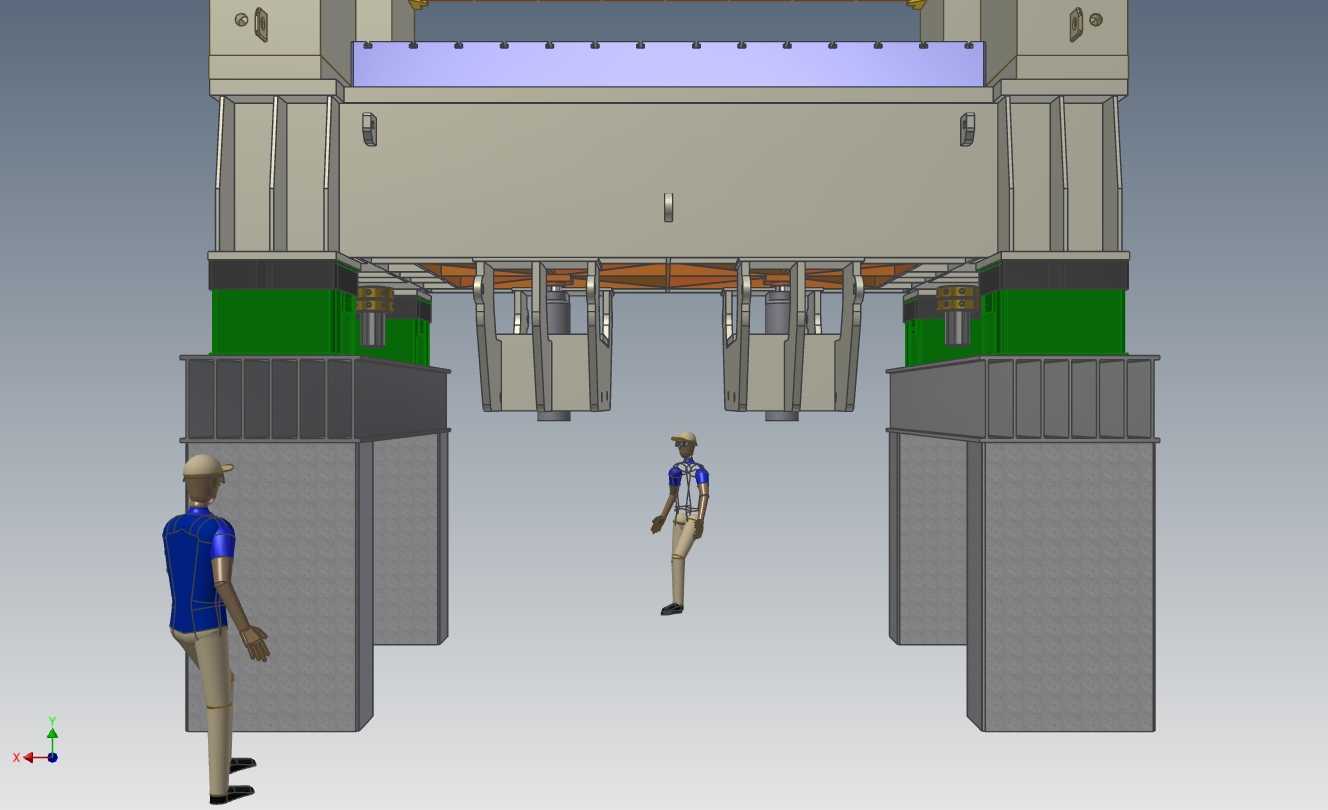

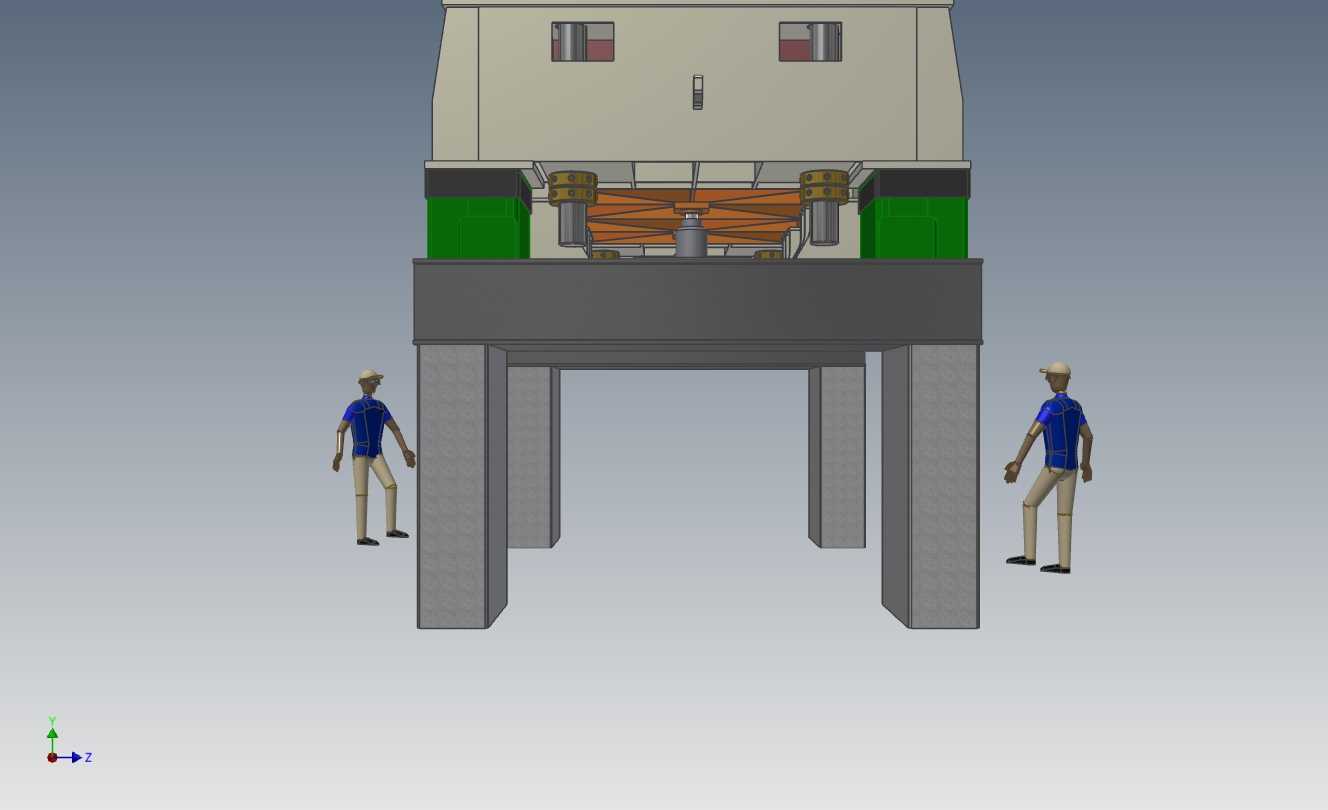

　　从安装边界尺寸来看，整机总高度接近12米，左右立柱外侧间距约4.8米，前后方向深度约3.2米，底座下方的隔振器安装点位横向间距3.6米、纵向间距2.4米，设备部署时仅需要在对应点位做承载强度满足25吨/平方米的混凝土地坪即可，不需要额外做预埋地脚螺栓与防振沟，隔振器自带水平调节功能，可补偿地坪15mm以内的高度差，安装调试周期比传统无隔振的重型压机缩短40%以上。操作侧设置了符合安全规范的移动防护门，开口高度满足1.8米的模具吊装空间，滑块最大行程1.2米，闭合高度调节量可达400mm，可适配不同高度的冲压模具，模具安装台面上开有标准T型槽，槽间距与国内、南美地区主流汽车冲压模具的安装尺寸通用，不需要额外做转接板即可完成模具装夹。

　　液压系统采用上置式布局，油箱、泵组、阀组全部集成在上横梁顶部，减少液压管路的长度，降低管路压力损失与泄漏风险，系统工作压力设定为25MPa，主泵采用恒功率变量柱塞泵，在空程阶段大流量供油提升运行速度，工进阶段自动降低流量提升输出压力，相比定量泵系统能耗降低30%左右。电气控制系统预留了自动化产线对接接口，可搭配拆垛机械手、传送机械手组成全自动冲压产线，也可单机搭配手动上下料工位完成小批量零件的冲压作业，滑块运行位置采用磁栅尺实时检测，位置控制精度可达±0.1mm，可满足高精度冲压件的成型尺寸要求。

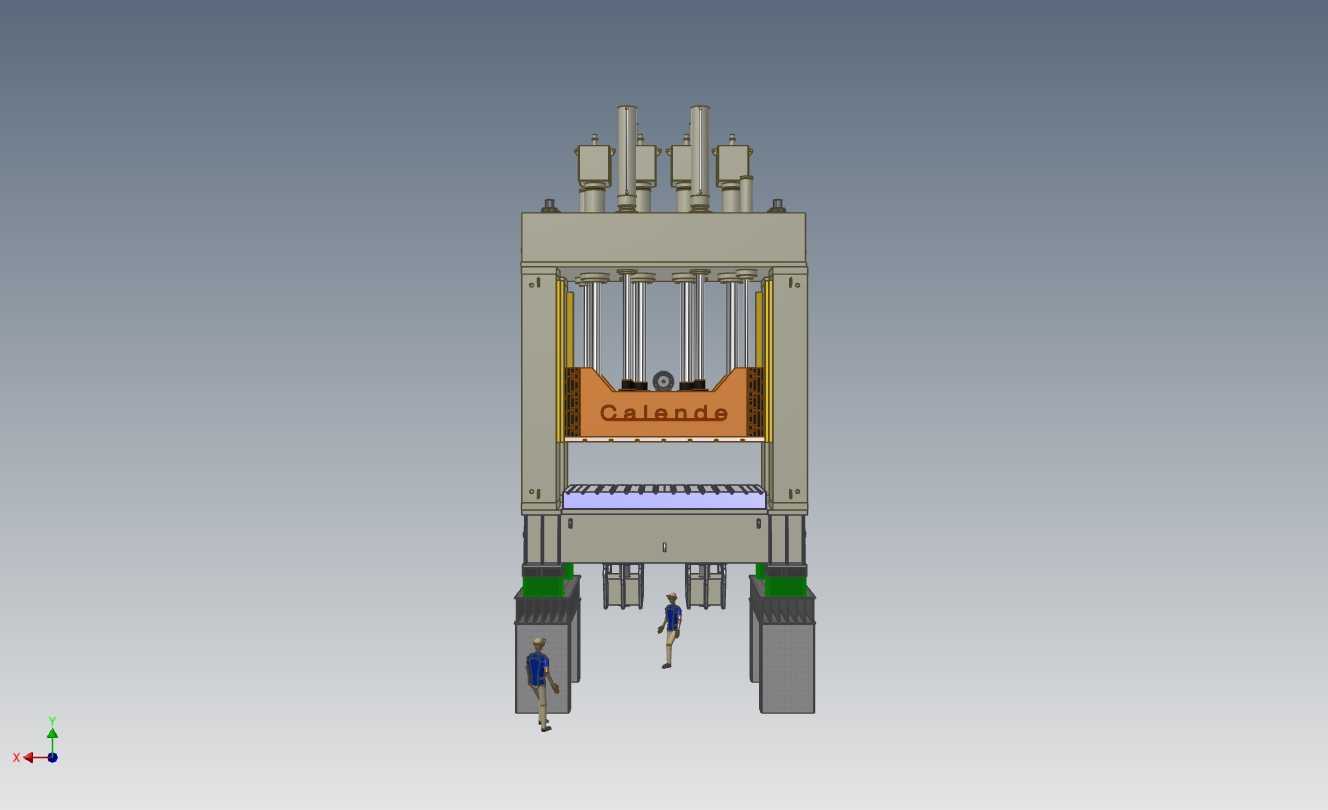

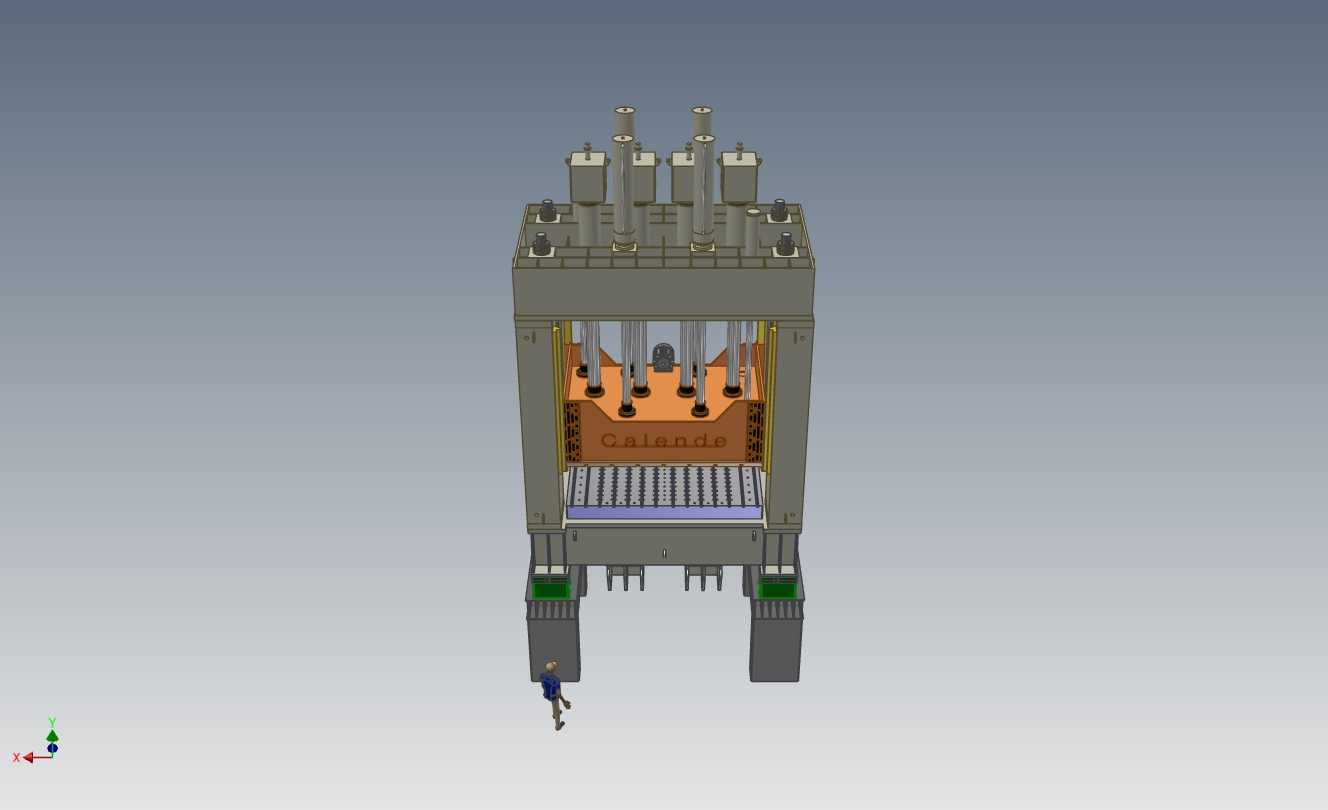

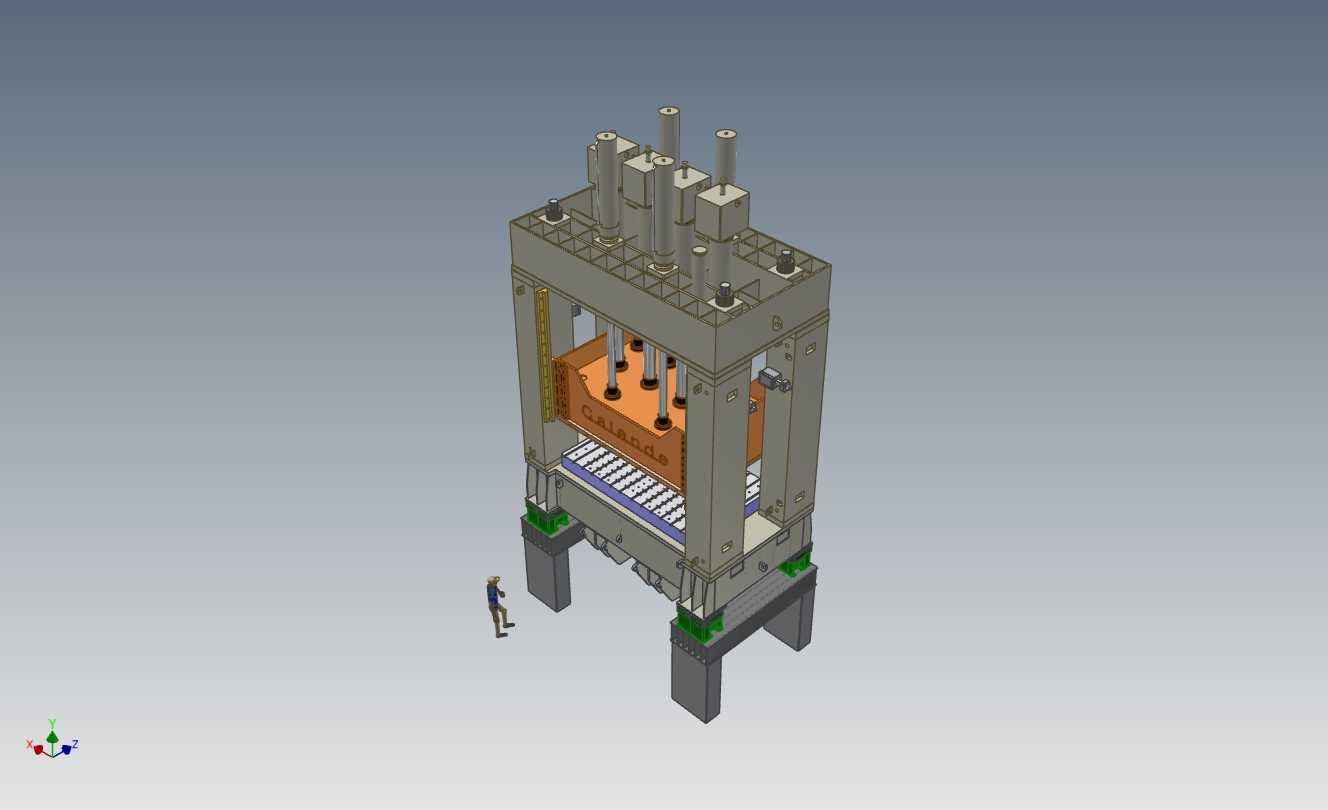

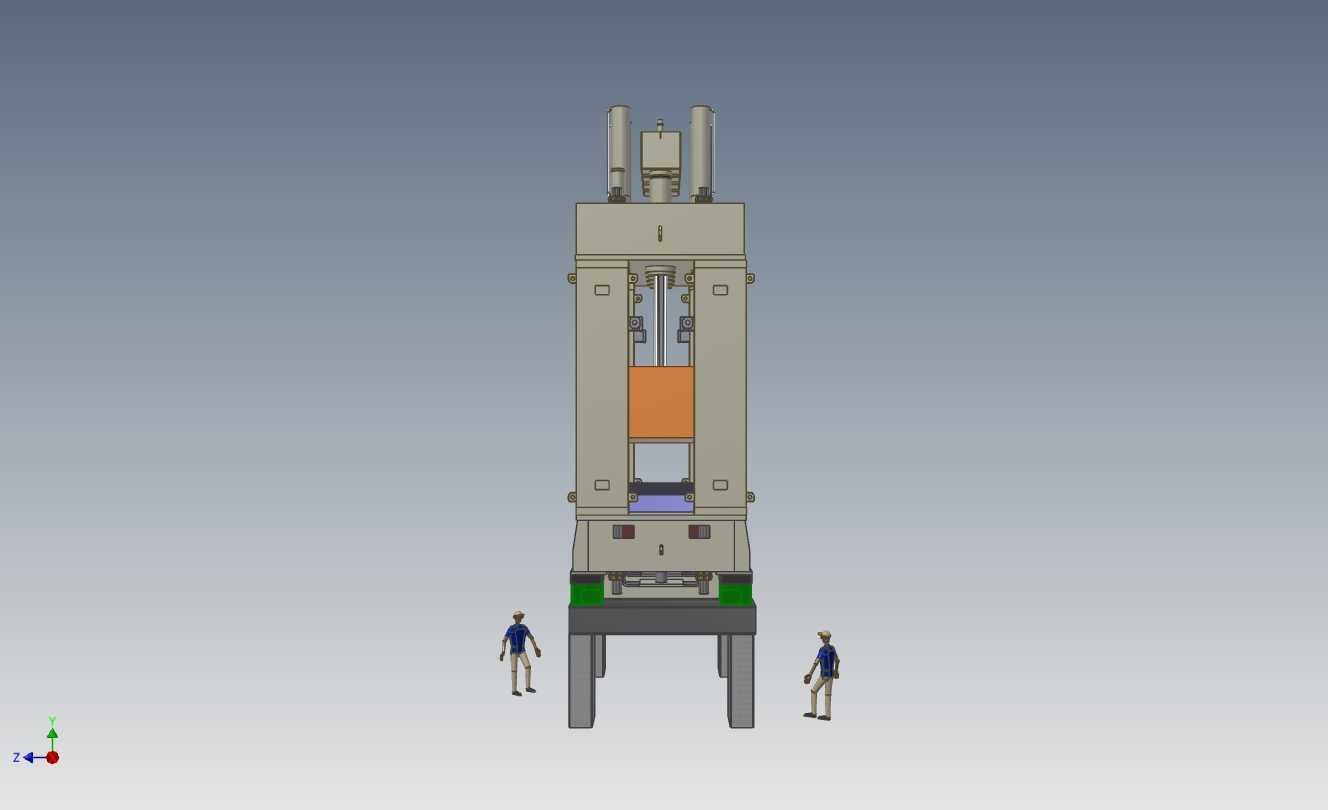

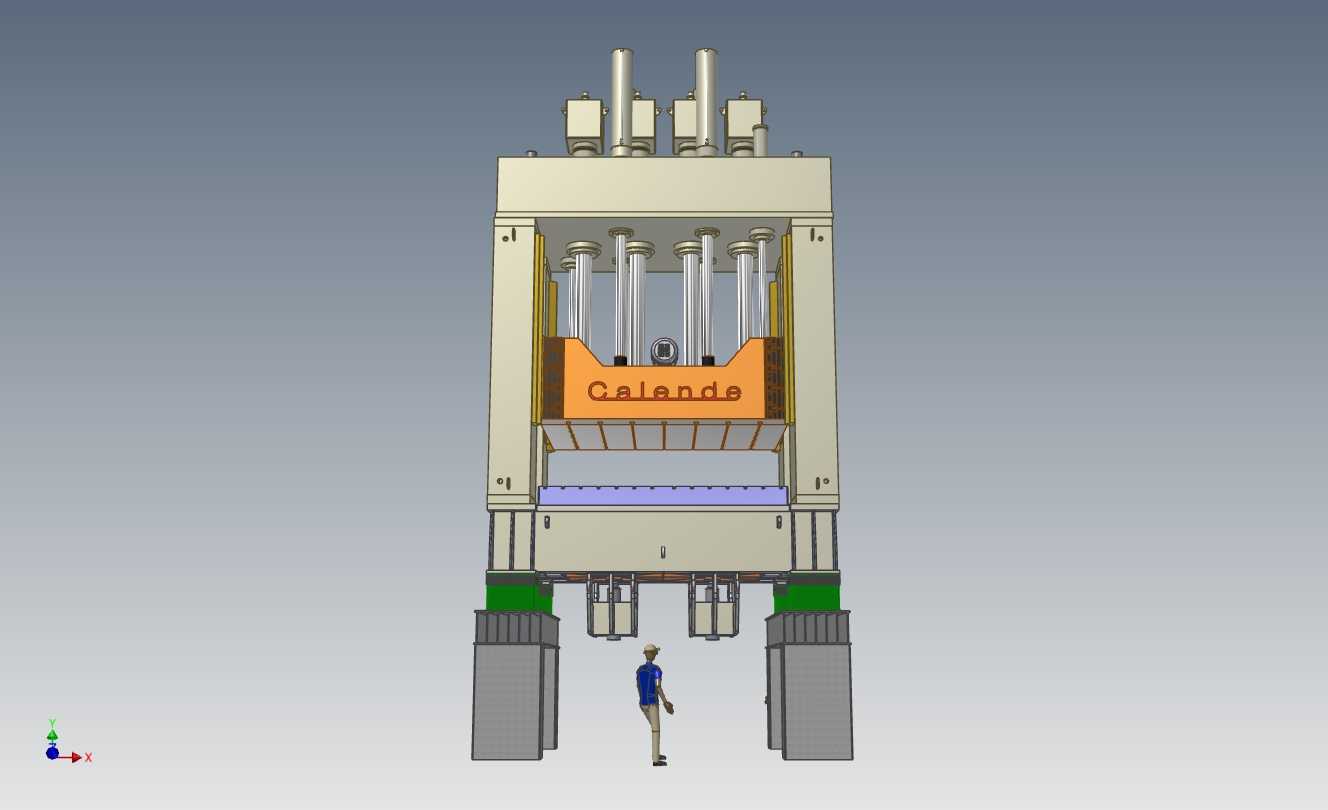

　　在建模细节上，这套三维结构完整还原了设备的所有装配层级，从主液压缸的密封结构、导向套的铜衬套布局，到底座的加强筋分布、隔振器的安装接口尺寸，甚至操作侧的安全护栏、顶部的检修爬梯、管线排布的走线槽都做了1:1的还原，结构工程师在做产线布局仿真、设备基础承载校核、模具开合空间干涉检查时，可以直接调用模型做虚拟装配验证，不需要再重新测绘设备外形尺寸，也可作为重型隔振压机系列化设计的基础平台，通过调整液压缸数量、隔振器参数，快速衍生出500吨、800吨、1000吨等不同吨位的同系列压机结构，缩短新产品的开发周期。
