主动隔振结构锻造大锤设备设计

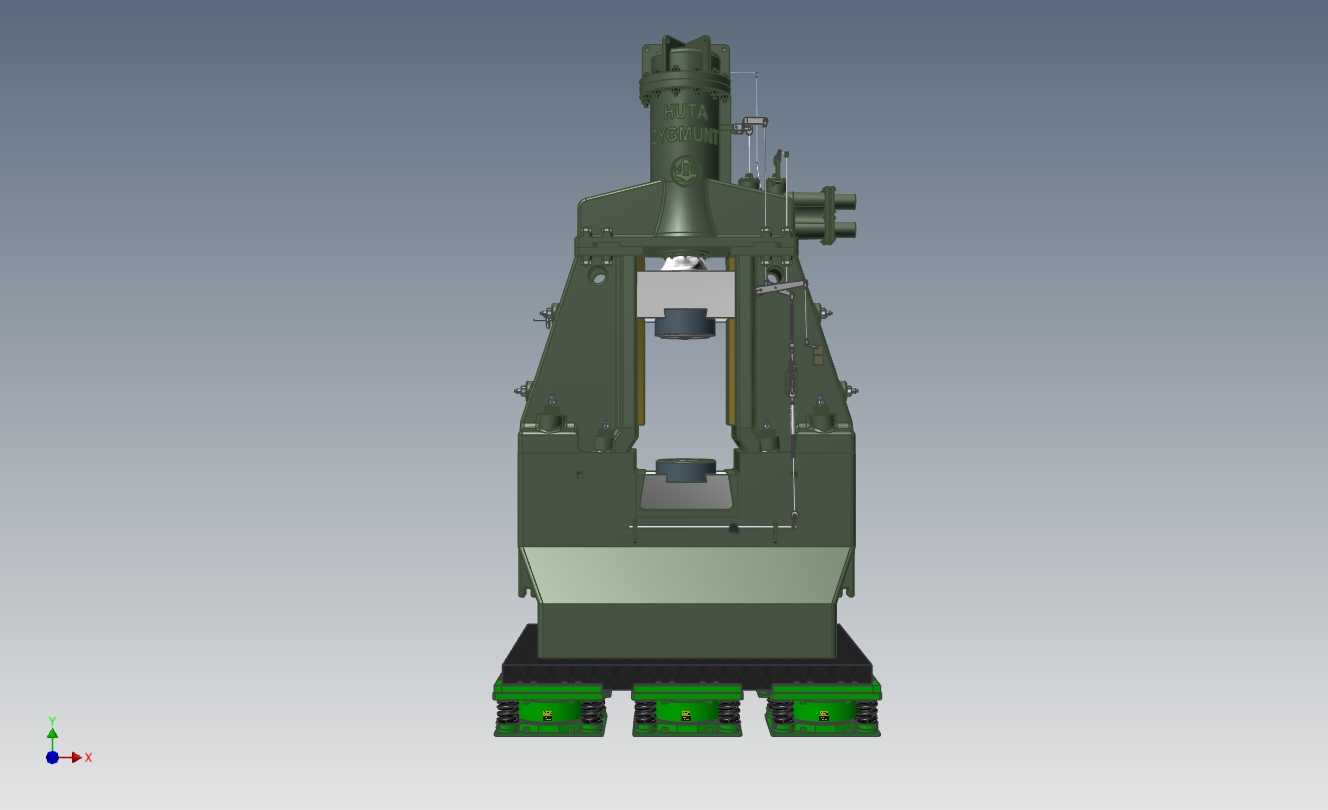

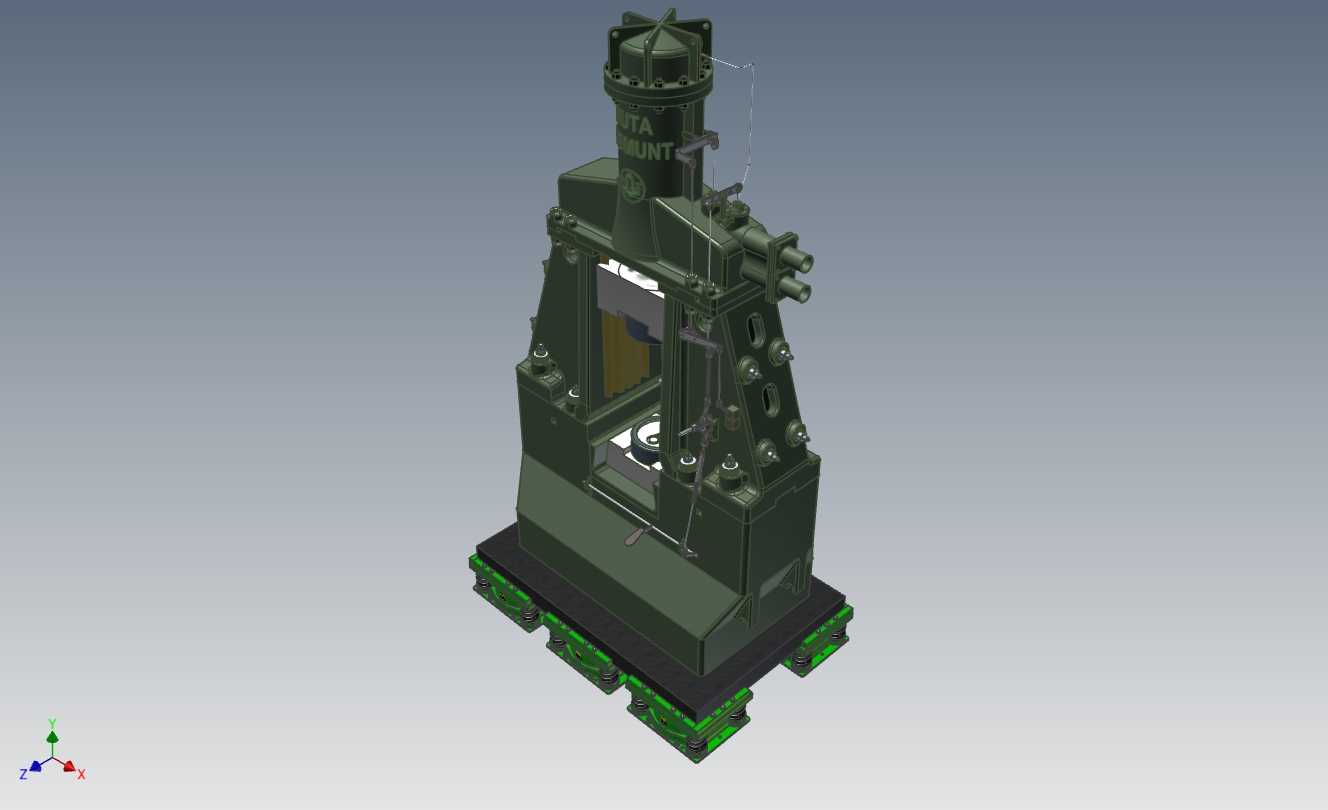

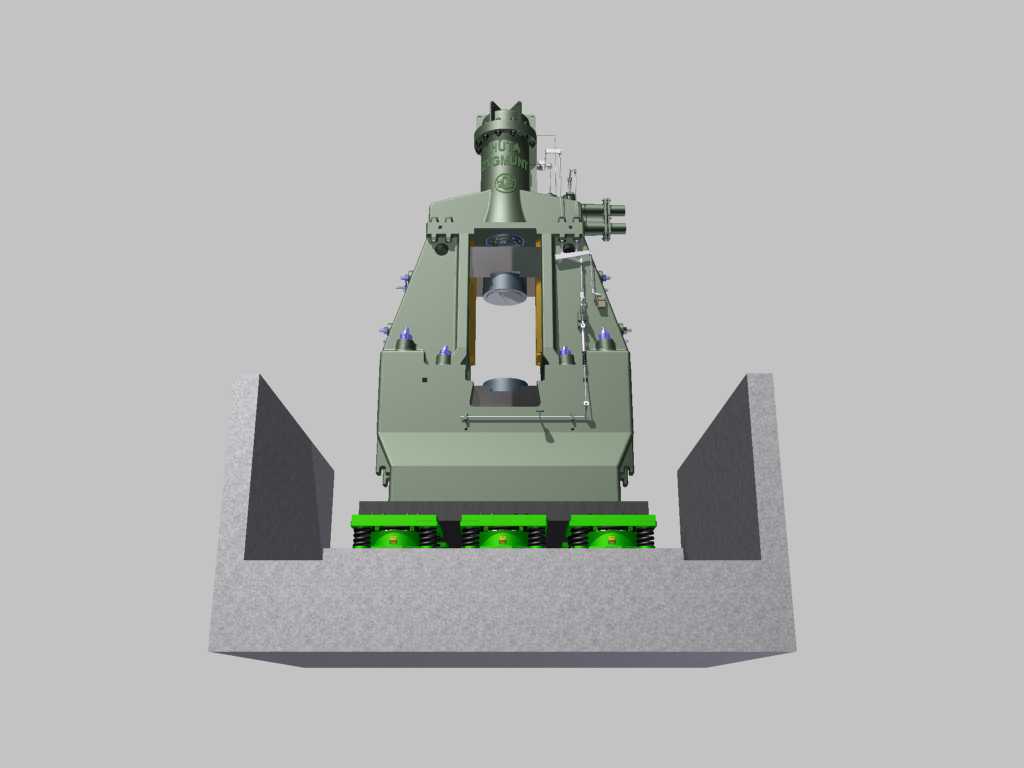

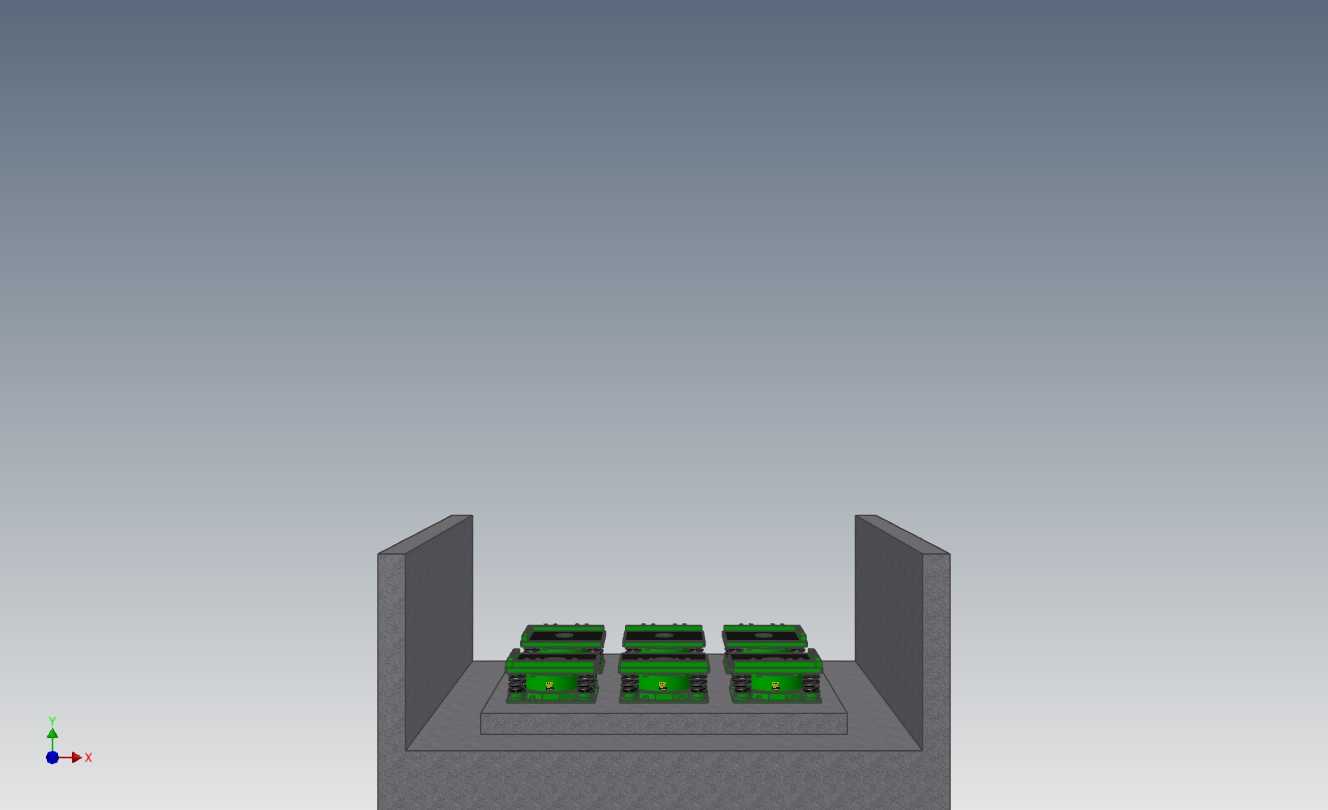

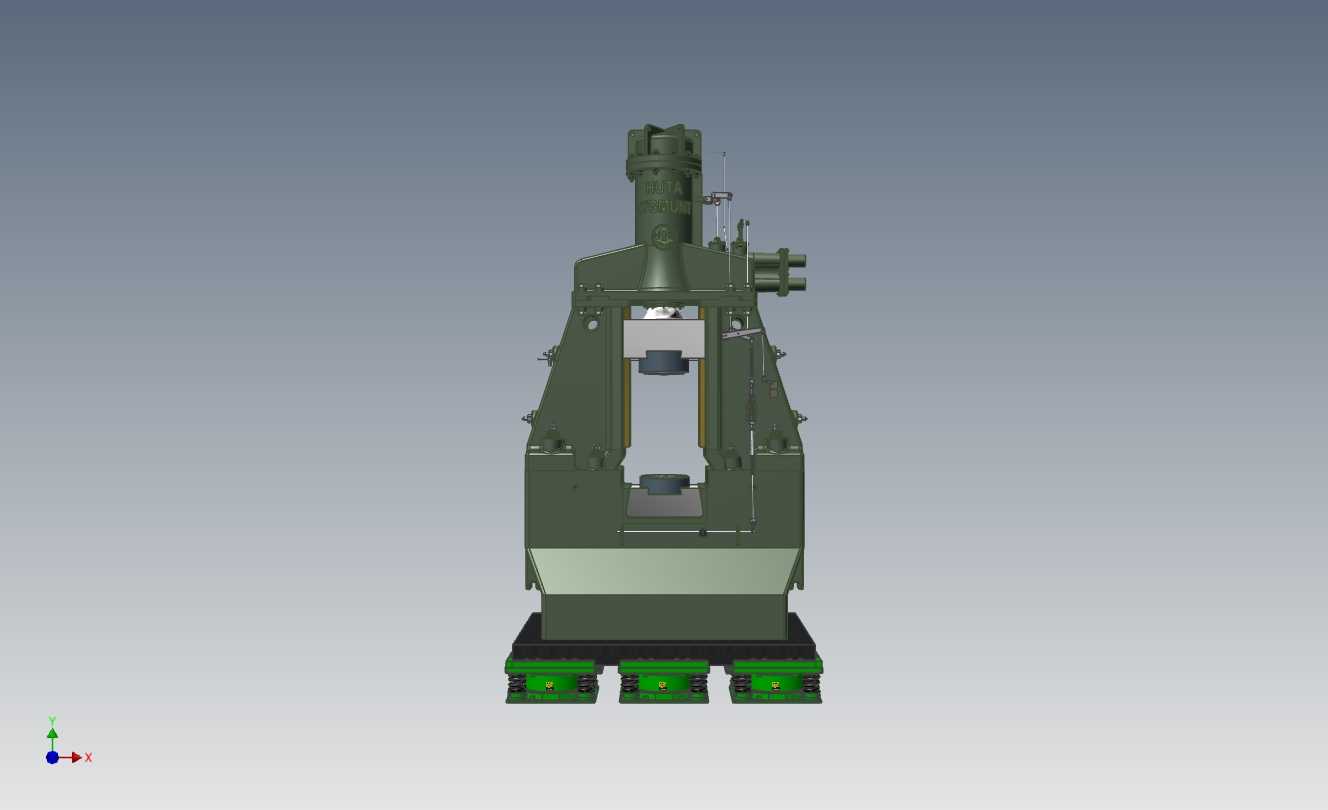

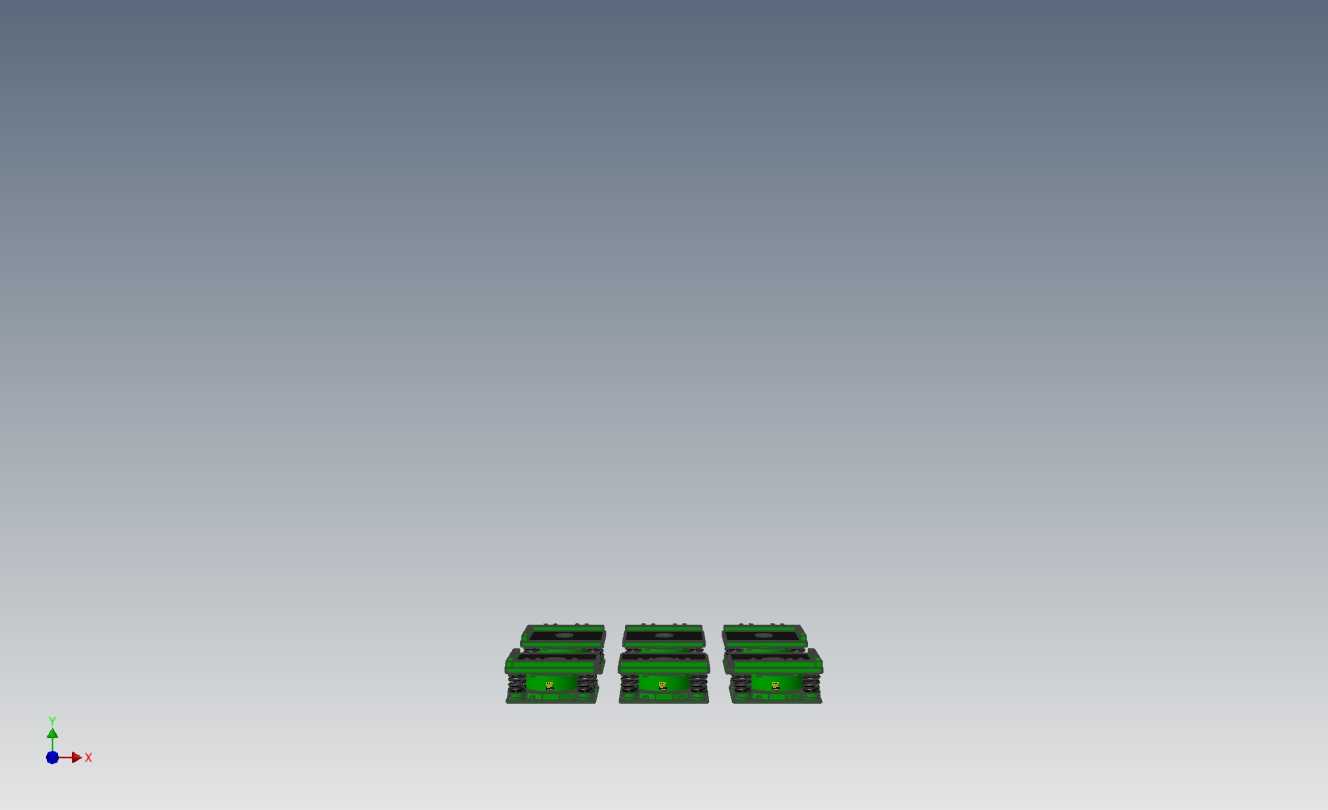

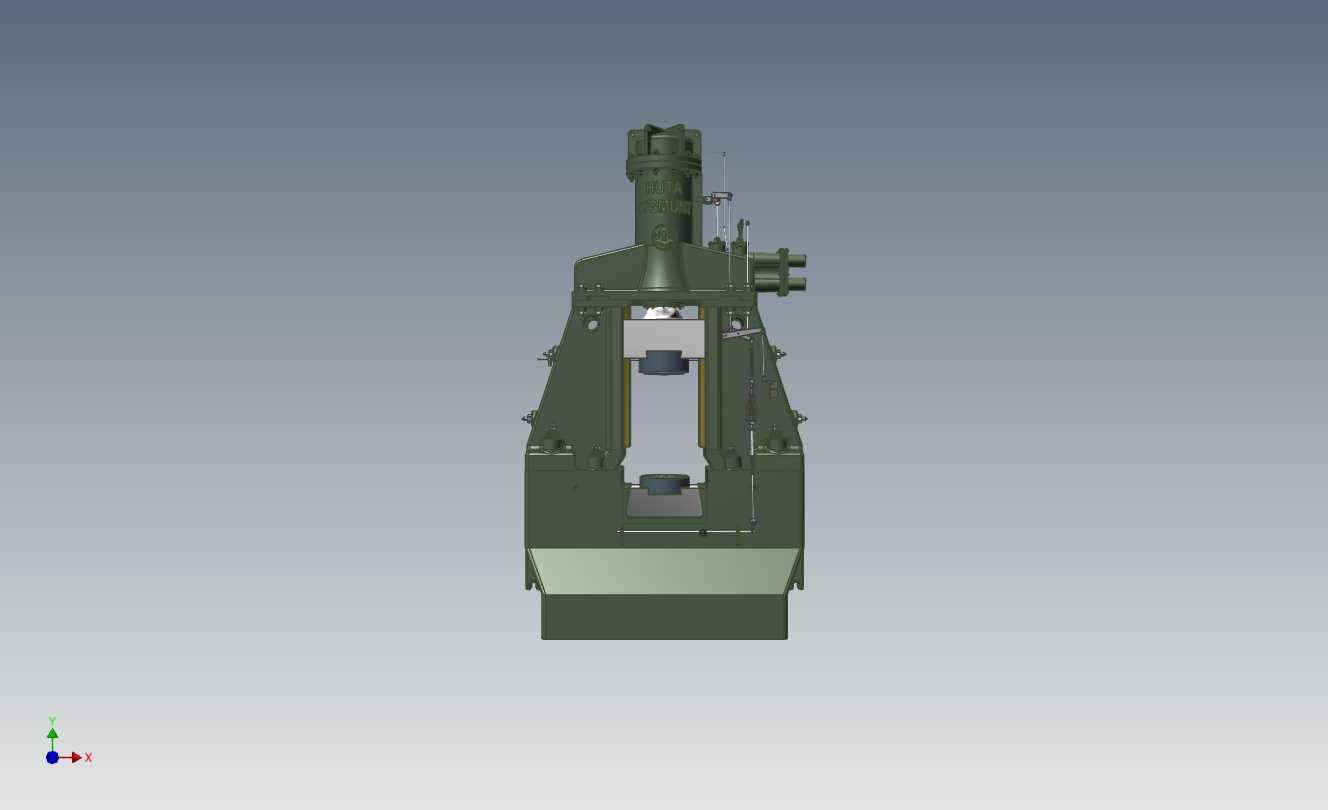

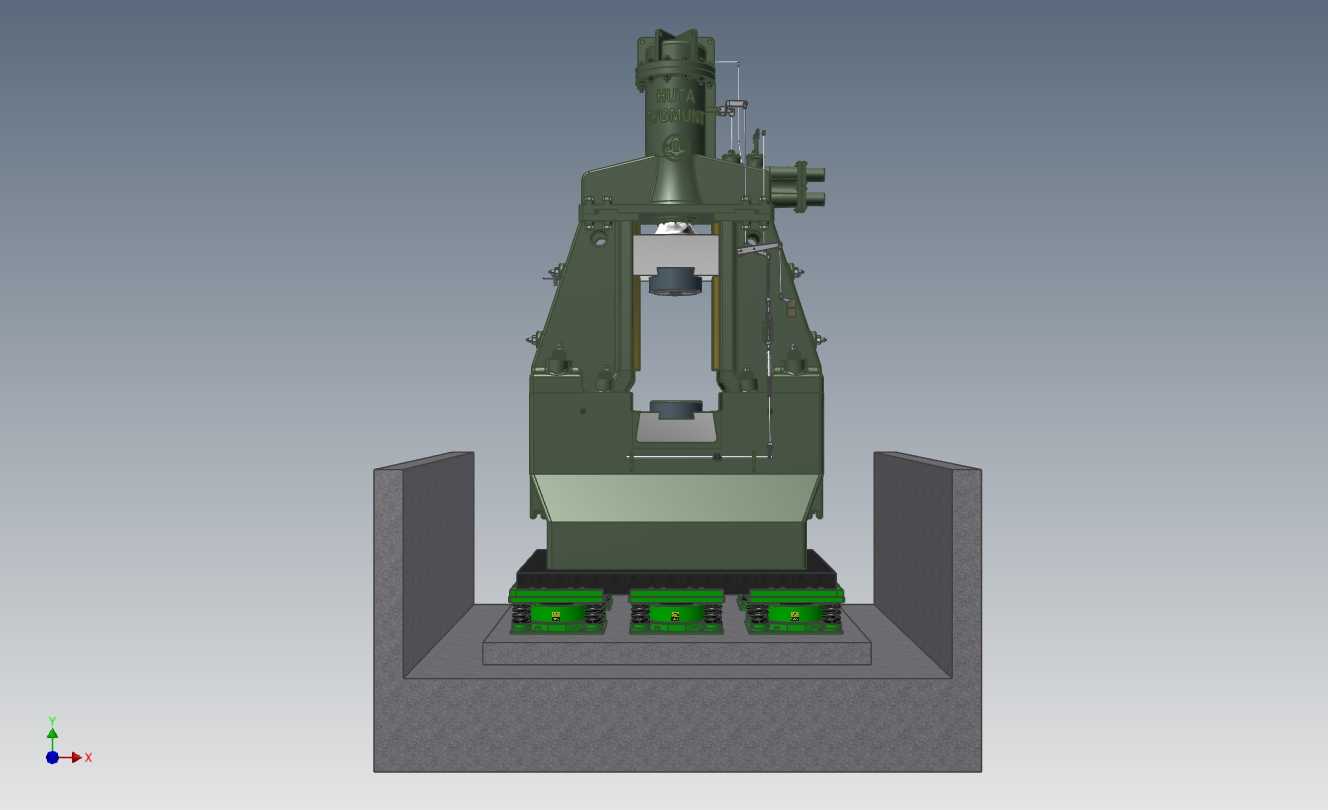

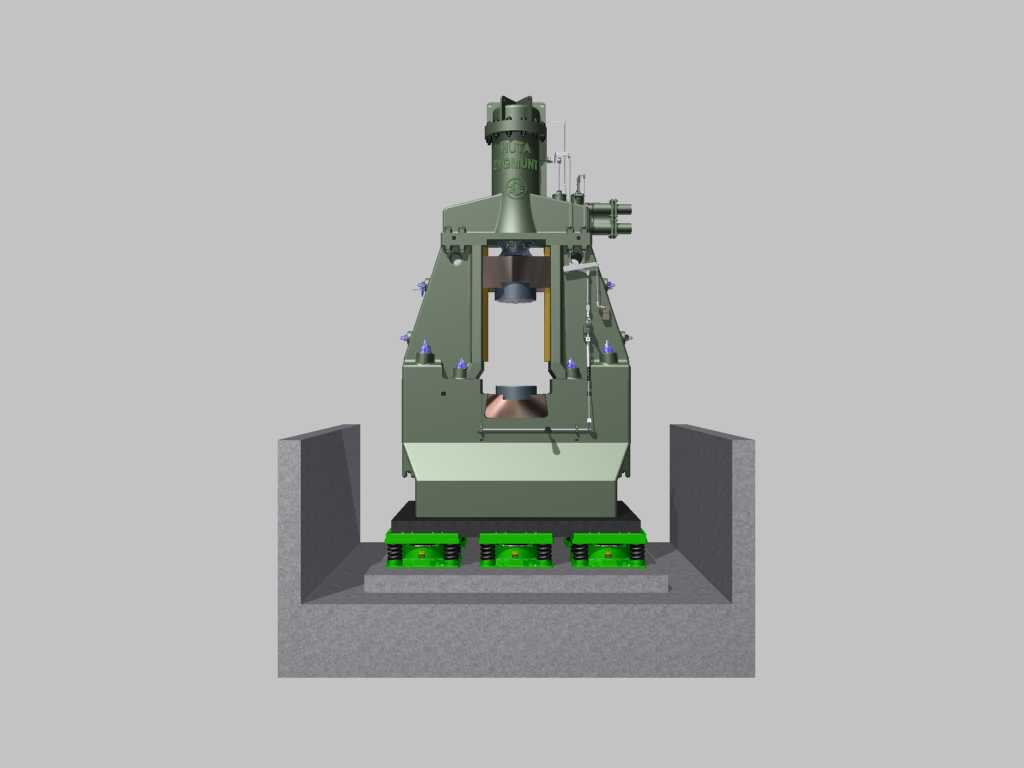

　　这套锻压设备的三维结构设计，核心围绕重型锻造作业的振动控制需求展开，适配大型自由锻件的生产工况，常见于重型装备制造厂、大型锻件生产车间的锻压工位，可完成合金钢、特种钢材的大变形锻打作业，满足大型轴类、盘类、异形锻件的成型加工需求。从结构布局来看，设备整体采用立式对称架构，上部为锻锤的动力驱动与锤身导向段，中部为锻打作业的工作区间，下部直接集成主动隔振单元，最外侧配套混凝土基座的安装限位结构，区别于传统锻锤单独做隔振地基的设计思路，这套结构将隔振功能直接集成在设备本体底部，大幅降低了现场安装的地基施工成本与周期。隔振单元采用多组并联的弹性阻尼元件阵列布置，沿设备底部的承载梁均匀排布，每组隔振元件的刚度与阻尼参数经过匹配计算，

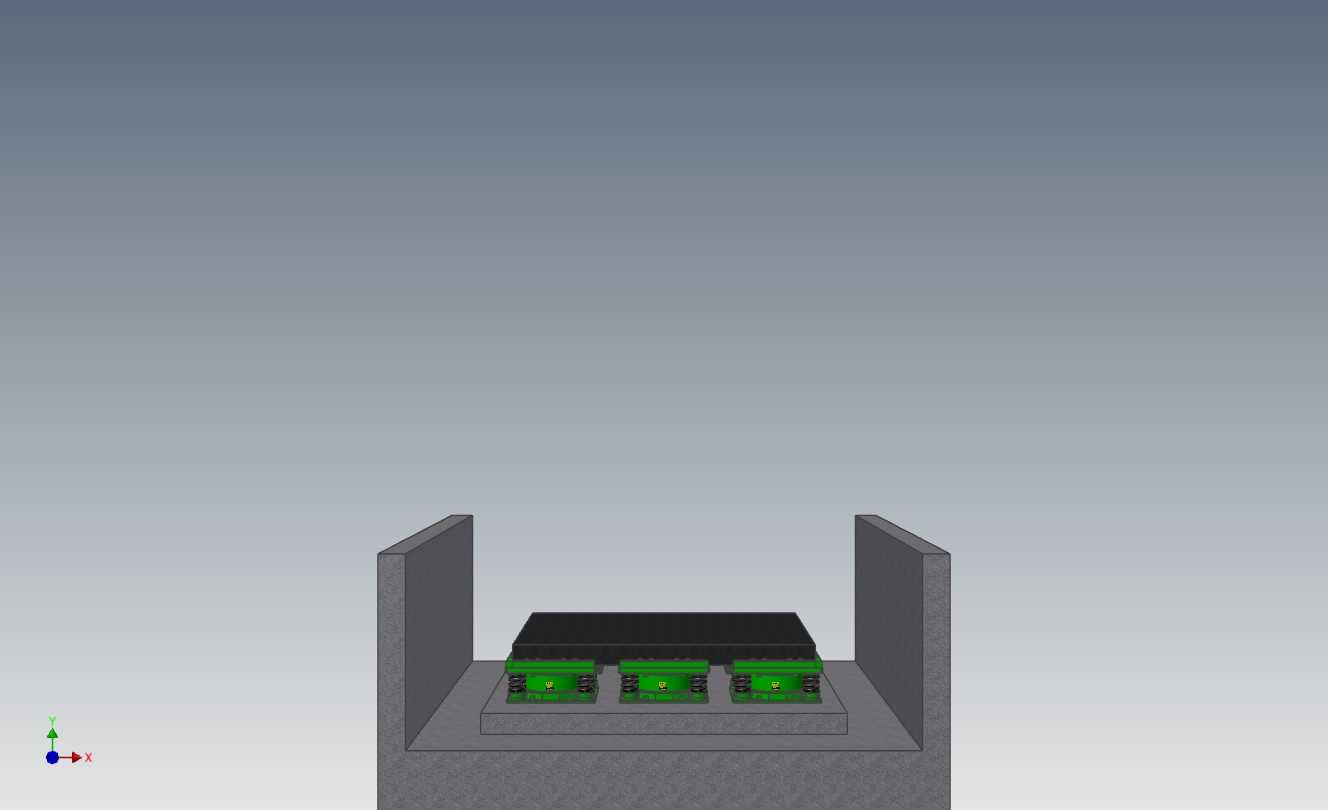

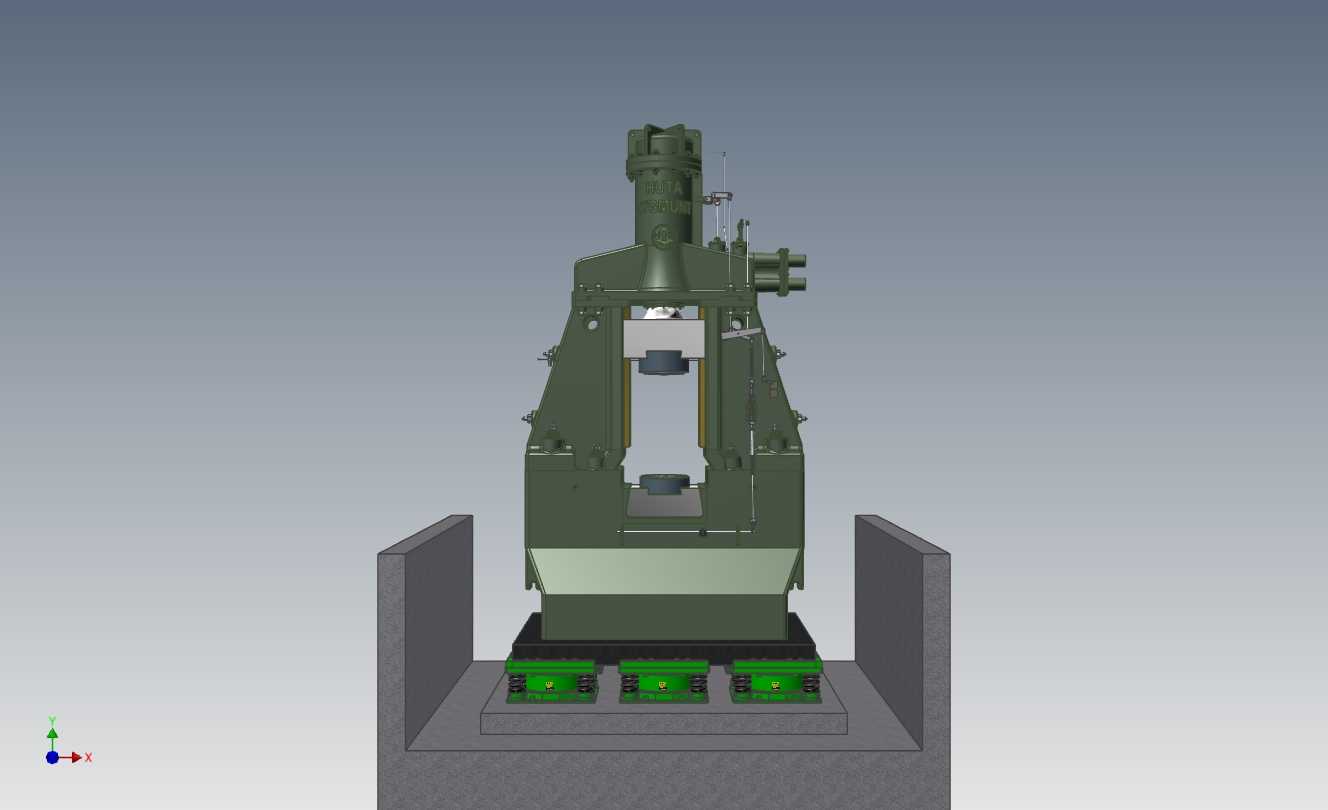

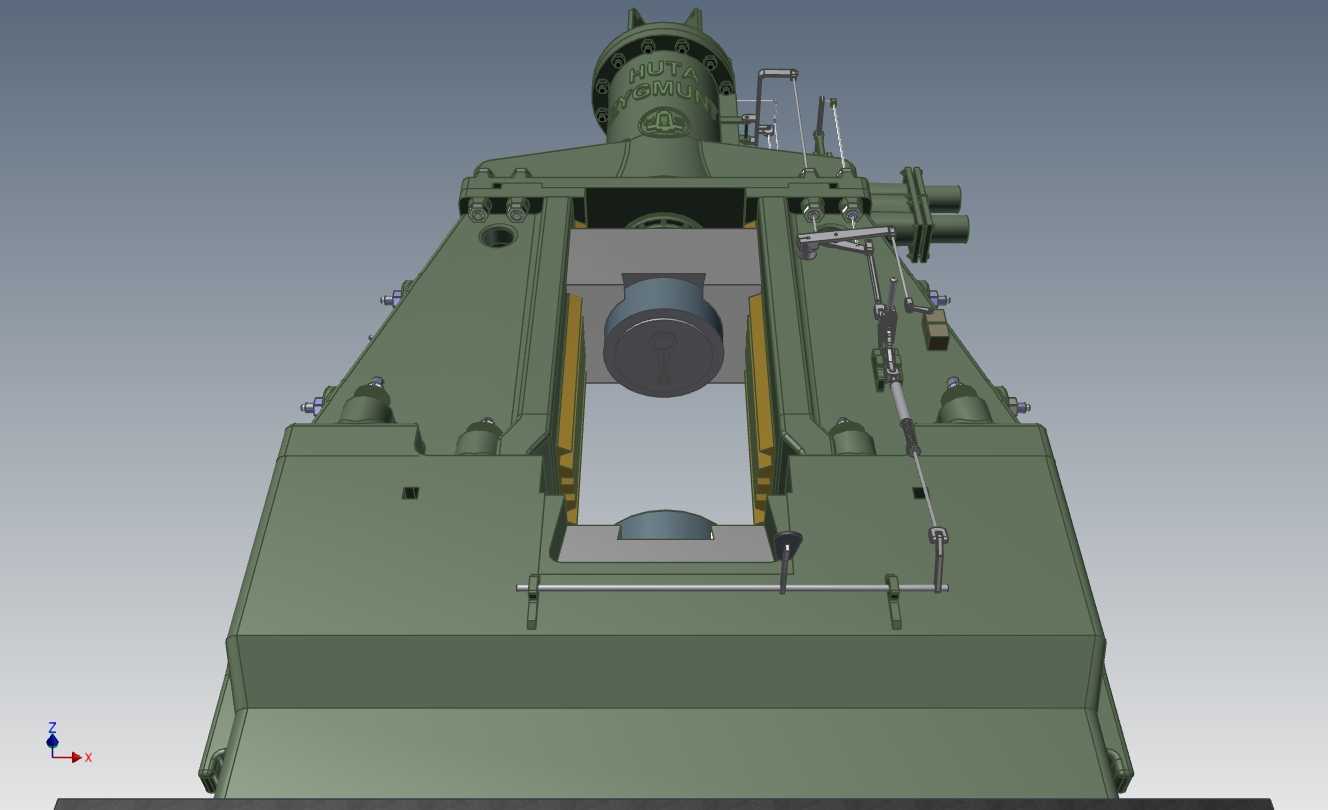

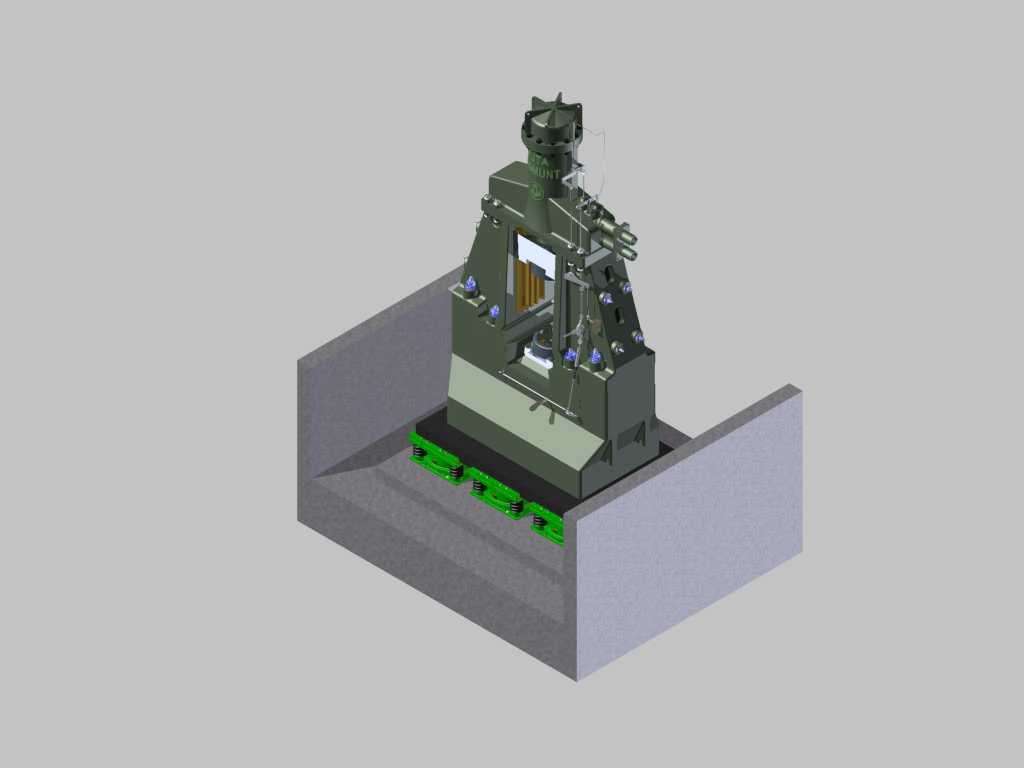

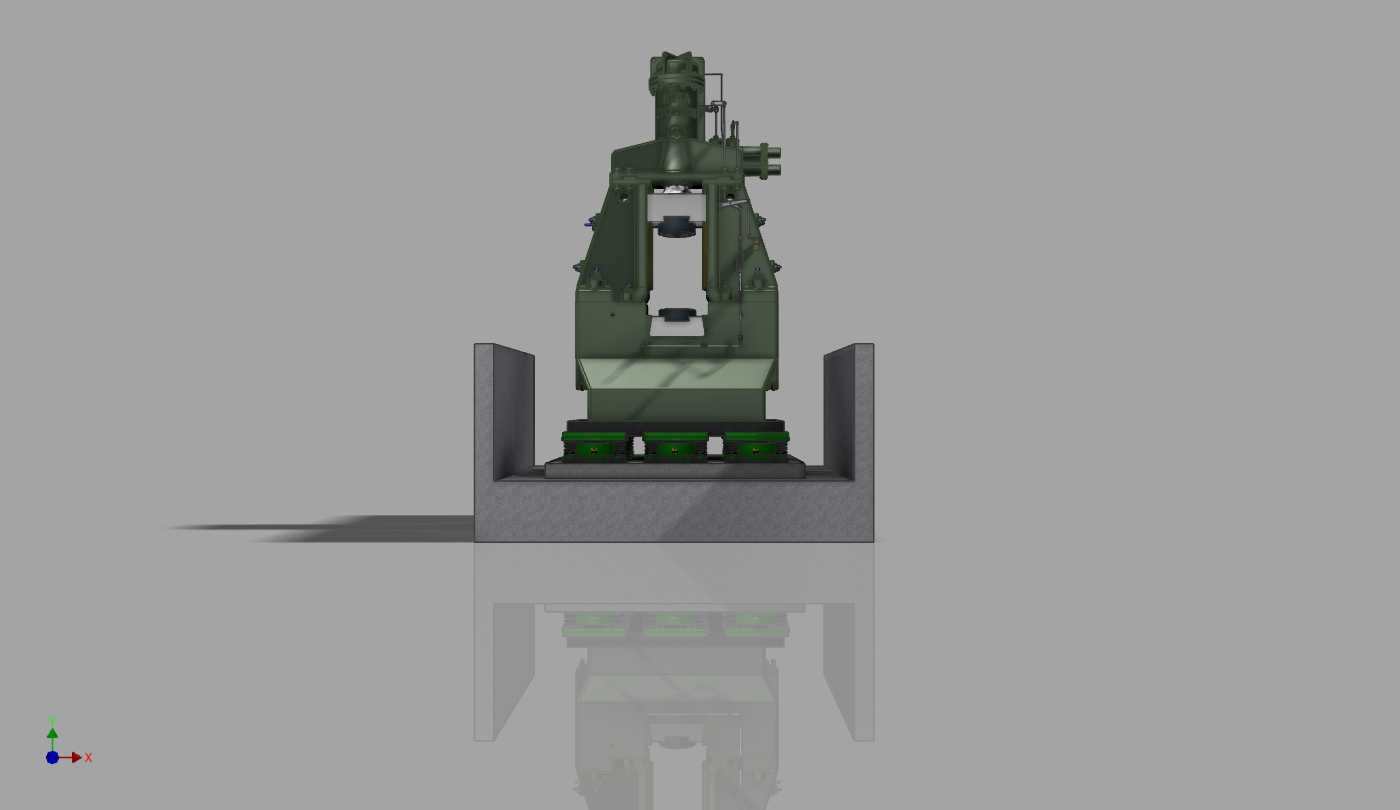

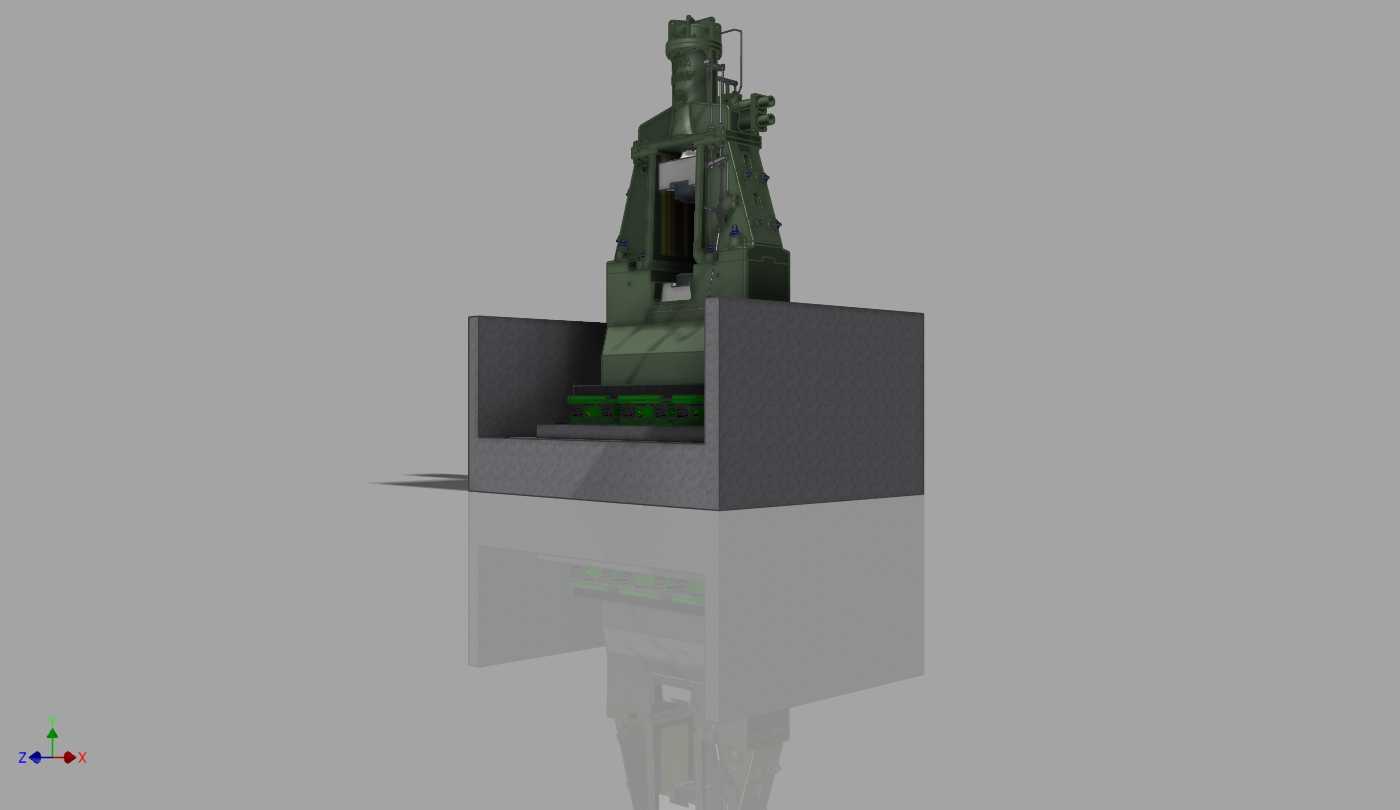

　　可在锻锤高频往复打击的过程中，将垂直方向的冲击振动快速衰减，避免振动传递到车间地面影响周边精密加工设备的运行，同时也能减少锤身的反弹位移，提升锻打过程的打击精度稳定性。锤身部分采用整体闭式框架结构，导向面采用长行程导向设计，可保证锤头在上下往复运动过程中的垂直度偏差控制在极小范围内，避免偏载打击对锤身导轨造成异常磨损，锤头的工作端面可根据锻件工艺需求更换不同规格的砧块，适配不同类型锻件的成型需求。设备的安装边界需要结合车间的起重能力、地面承载能力做匹配，底部的混凝土基座需要预留隔振单元的安装检修空间，基座的边缘设置有限位挡边，可避免设备在长期冲击作业下出现水平方向的位移偏移，基座的深度根据现场地质条件做适配，

　　保证隔振单元的工作行程不受地基沉降影响。从设计逻辑上，这套结构优先解决了传统锻锤振动大、地基施工成本高的痛点，将隔振系统与锻锤本体做一体化设计，在保证锻打打击力满足重型锻件成型需求的前提下，尽可能压缩设备的整体占地尺寸，减少车间的工位占用面积。设备的管路与阀组布局全部沿锤身侧面的走线槽布置，避免锻打过程中飞溅的氧化皮、高温碎屑损坏液压或气动管路，所有外露的运动部件都设置有防护结构，可适配锻造车间高温、多粉尘的恶劣作业环境。在结构建模过程中，各部件的连接接口全部采用标准化设计，隔振元件、导向衬板、砧块等易损件都预留了快换结构，可在设备检修时快速完成部件更换，减少停机维护时间。锤身的承载框架采用有限元方法做了应力校核，

　　在最大打击力工况下，框架的最大应力集中位置做了局部加厚处理，避免长期交变载荷下出现结构疲劳开裂的问题，导向面的润滑通道直接集成在锤身铸件内部，可实现导向面的自动连续润滑，减少人工维护的工作量。设备的作业区间设置有安全防护的安装接口，可配套安装光电保护、安全门等防护装置，满足锻压作业的安全规范要求，底部隔振单元的外侧设置有可拆卸的防护盖板，可避免氧化皮、灰尘进入隔振元件的运动间隙，延长隔振元件的使用寿命。
