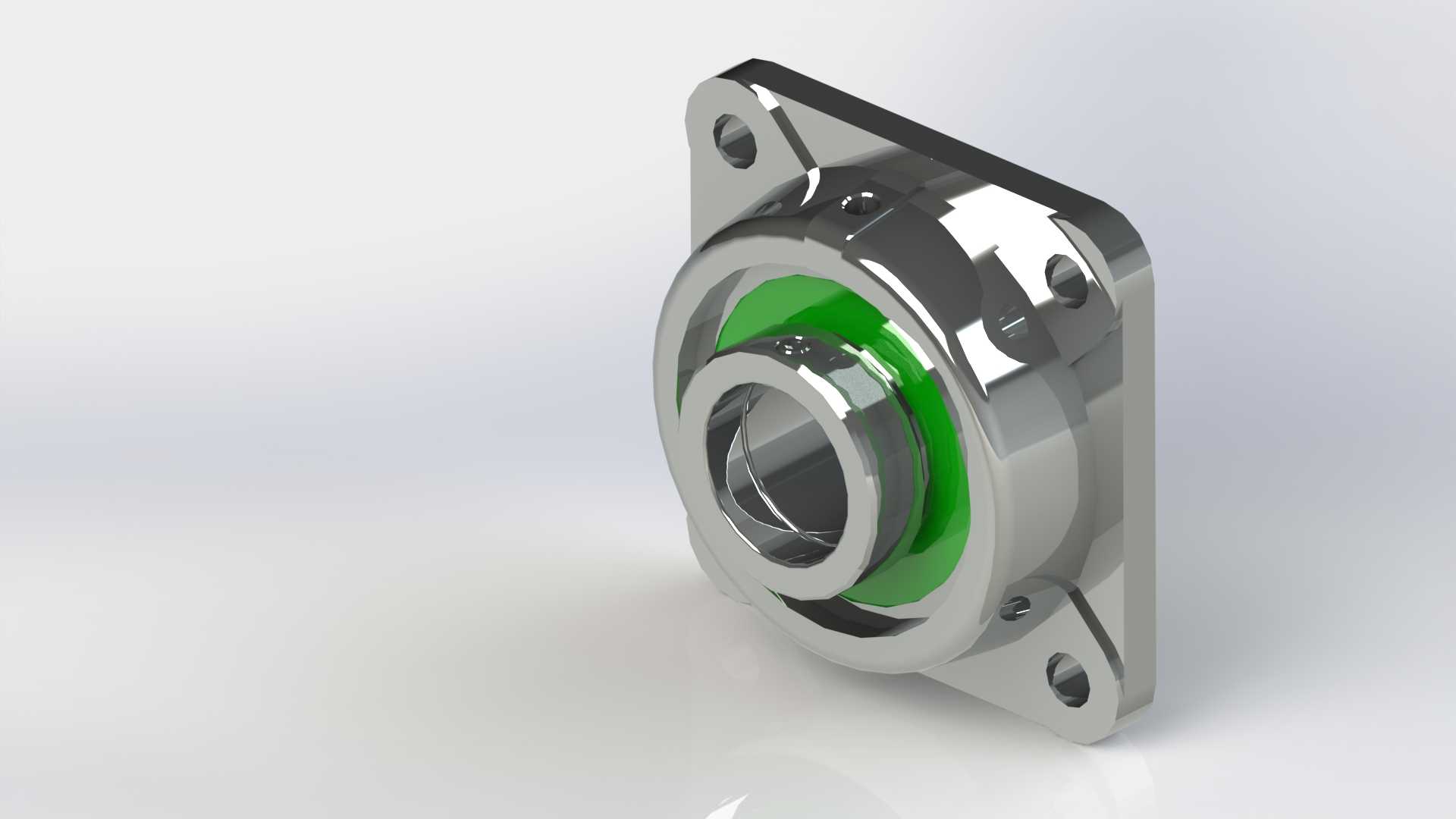

方形法兰带座外球面轴承单元结构

　　做输送线维护改造的时候，不少现场的老工程师都遇到过辊筒端支撑轴承座频繁进灰、进水失效的问题，尤其是食品加工、日化灌装这类需要定期冲洗设备表面的工位，普通的立式安装轴承座密封唇口很容易被高压水流冲开，润滑脂流失后不到三个月就会出现异响卡滞，更换的时候还要拆整段辊筒，停机损失远大于配件本身的成本。这次做的这款方形法兰带座轴承单元，就是针对这类侧装支撑场景优化的结构。

　　从安装边界来看，这款轴承座采用方形四点安装布局，四个安装孔分布在法兰盘的四个角位，相比菱形两孔安装的座体，抗径向冲击的能力提升了近40%，安装的时候不需要额外做定位止口，只要在安装面板上开出对应直径的轴承过孔，用四颗螺栓穿过安装孔锁紧即可，对安装面板的加工精度要求不高，现场配做的时候只需要保证四个孔的位置度在0.2mm以内，就能保证轴承的同轴度要求，不会出现别劲导致的温升过快问题。座体的法兰面和安装面板贴合的位置做了0.1mm的浅止口设计，安装的时候可以快速定位，不需要反复调整中心高，对于批量更换备件的场景来说，能节省一半以上的安装对位时间。

　　功能特性上，轴承内圈采用外球面设计，和座体的球面型腔配合，具备自动调心的能力，即使安装面板存在一定的角度偏差，或者辊筒运行过程中出现轻微的挠曲变形，轴承也能自动补偿角度偏差，不会因为轴系不对中产生额外的附加载荷。密封结构采用双层密封设计，外侧是带金属骨架的橡胶密封圈，和内圈的密封槽紧密贴合，能阻挡大颗粒的粉尘、碎屑进入轴承内部，内侧是薄钢板冲压的防尘盖，能挡住高压冲洗时的水流直冲密封唇口，同时减少润滑脂的泄漏，在常规工况下一次性加注润滑脂可以满足两年以上的维护周期，不需要频繁开盖补脂。轴承内圈的一端伸出较长，上面加工有紧定螺钉孔，安装的时候只需要把轴穿入内圈孔，拧紧两个对称布置的紧定螺钉，就能把轴承和轴牢牢锁死，不需要额外加工轴肩或者配置锁紧螺母，对于光轴的适配性非常好，不需要对轴端做额外的台阶加工，降低了配套轴件的加工成本。

　　设计思路上，整个座体采用铸铁一体铸造成型，铸造后经过时效处理消除内应力，避免长期使用后出现座体变形导致的轴承卡滞问题。座体的球面型腔经过精镗加工，表面粗糙度控制在Ra1.6以内，和轴承外圈的球面配合间隙控制在0.02-0.04mm之间，既保证了调心的灵活性，又不会因为间隙过大产生运行时的振动。轴承内部的滚动体采用满装优化设计？不对，是采用标准的钢球保持架结构，保持架采用尼龙材质，自润滑性能好，运行噪音低，在-20℃到120℃的工作温度范围内都能保持稳定的性能。座体的边角位置都做了圆角过渡处理，没有尖锐的棱角，一方面避免安装的时候划伤操作人员，另一方面减少铸造应力集中的问题，提升座体的抗冲击能力。

　　实际应用场景中，这类方形法兰带座轴承单元广泛用在各类输送设备的辊筒端支撑、农业机械的传动轴支撑、纺织机械的导辊支撑、食品包装机械的回转件支撑位置，尤其是需要从设备侧板外侧安装的场景，方形法兰的结构可以直接从外侧穿入安装，不需要伸入设备内部锁紧螺栓，维护更换的时候非常方便。比如在皮带输送机的改向辊筒端，采用这种轴承座，当轴承出现失效需要更换时，只需要松开四个安装螺栓，把整个轴承单元从轴端抽出来即可，不需要拆解辊筒和机架，大幅缩短了停机维护的时间。在选型适配的时候，需要注意安装面板的厚度不能低于5mm，否则螺栓锁紧的时候容易导致面板变形，影响轴承的支撑刚度，同时安装的时候要在法兰贴合面涂抹薄薄一层密封胶，避免冲洗设备的时候水从安装缝隙渗入设备内部。另外，紧定螺钉锁紧的时候要采用对角分次拧紧的方式，避免单侧拧紧导致内圈偏斜，影响轴承的旋转精度，拧紧后最好在螺钉头部点上少量厌氧胶，防止设备运行过程中螺钉松动脱落。

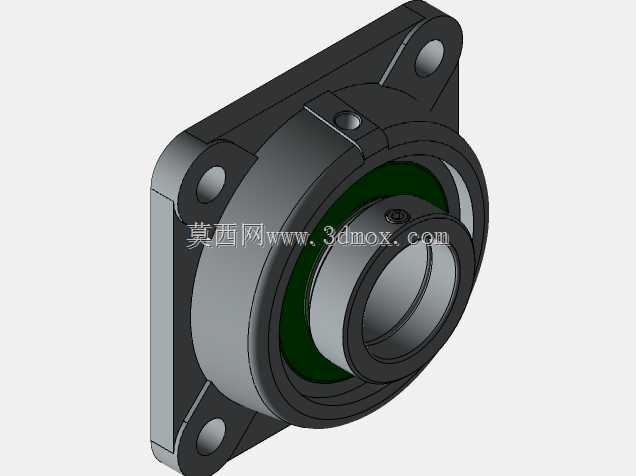

　　从建模的角度来说，做这个模型的时候要重点注意几个配合位置的尺寸精度：一是内圈的内孔尺寸公差，要按照标准的公差带选取，保证和常用的光轴能形成过渡配合；二是四个安装孔的中心距尺寸，要严格对应标准的安装尺寸，否则现场安装的时候会出现孔位对不上的问题；三是球面配合的位置，要保证内外球面的球心重合，否则调心功能会失效，运行的时候会出现卡滞。另外，密封件的建模要还原唇口的倾斜角度，不能做成简单的平面结构，否则渲染出来的效果会和实际产品有较大的差异，座体表面的铸造纹理也要做适当的体现，不要做成完全光滑的机加工面，更符合实际铸件的外观特征。
