带星形握柄的通孔式调节旋钮结构

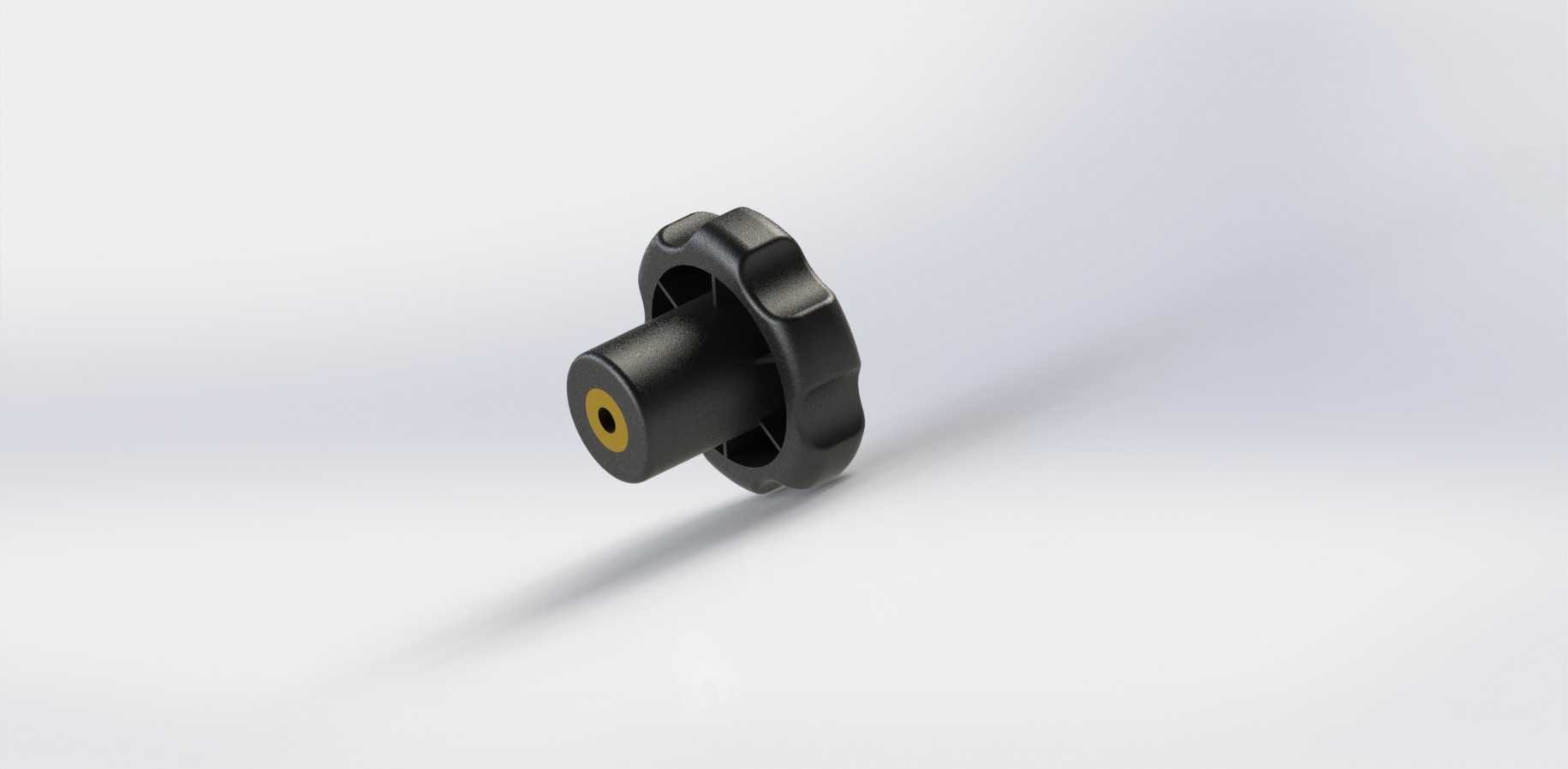

　　这款带星形外缘的手拧调节件，在轻工设备、检测仪器、小型实验装置的手动调节工位应用十分广泛，日常做设备调试、工位间距微调、工装夹具松紧操作时，不需要额外借助扳手、螺丝刀等工具，操作人员直接徒手拧动即可完成锁紧或调节动作，能大幅降低现场操作的辅助工具准备成本，也适合需要频繁手动调整参数的工位使用，比如光学检测平台的镜头高度微调、小型输送线的挡板位置锁定、实验装置的管路接头预紧这类场景，都能看到这类结构件的身影。从结构设计逻辑来看，这款旋钮采用了外缘多瓣式的星形凸缘结构，每一处凸缘都做了圆弧过渡处理，没有尖锐的棱角，徒手操作时手掌与旋钮外缘的接触面积更大，拧动时的受力点分布更均匀，不会因为长时间拧动出现硌手的问题，

　　同时凸缘的凹陷弧度刚好贴合手指指腹的轮廓，施加扭矩时不容易打滑，即使手上沾有少量润滑脂或者无尘车间佩戴薄丁腈手套操作，也能稳定传递拧动力矩，不会出现脱手的情况。旋钮的主体柱段做了等直径的圆柱设计，中心开设贯通式安装孔，孔内嵌装黄铜材质的衬套，这个衬套的设计主要是为了适配金属调节螺杆的频繁转动，避免塑料主体直接和金属螺杆摩擦产生磨屑，同时黄铜材质的自润滑特性可以降低转动时的阻尼感，长期反复调节也不会出现孔位磨损失圆的问题，能有效延长整个调节结构的使用寿命。柱段与星形握柄的衔接位置做了加厚的圆角过渡，没有应力集中的直角结构，在施加较大锁紧力矩的时候，衔接位置不会因为应力集中出现开裂的问题，

　　能承受的最大手动锁紧扭矩可以满足常规小型设备的锁紧需求，不需要额外做结构加强。从安装边界的尺寸逻辑来看，这款旋钮的柱段长度适配10-15mm厚度的安装板，安装时柱段穿过安装板的预制孔，中心孔与调节螺杆配合，星形握柄的外缘直径控制在40mm级别，不会因为尺寸过大占用过多的安装空间，在排布密集的调节工位上，相邻旋钮之间预留10mm的间隙就可以避免操作时互相干涉，适合在紧凑的设备面板上布置。旋钮的端面做了平整处理，没有多余的凸起结构，安装后握柄端面与安装板表面保持平行，不会出现歪斜剐蹭周边零件的问题，中心衬套的孔位公差控制在H7级别，和常用的公制细牙调节螺杆配合时，径向间隙控制在合理范围，调节过程中不会出现明显的旷量，

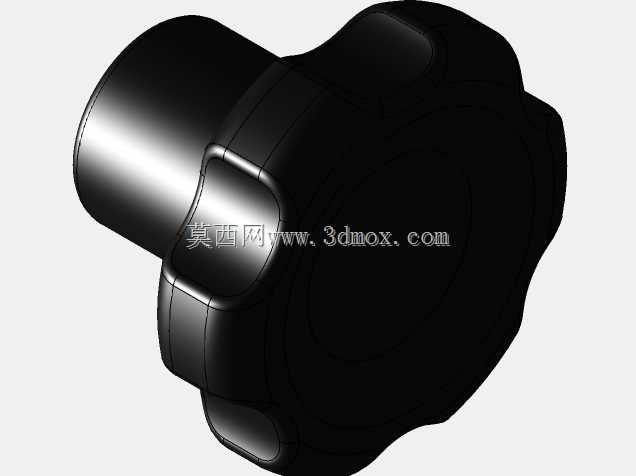

　　保证调节精度的稳定性。在实际选型适配的时候，需要注意安装板的预制孔直径要略大于旋钮柱段的外径，预留0.2-0.3mm的装配间隙，避免安装时柱段与孔壁剐蹭导致转动卡滞，同时如果是用于有耐腐蚀要求的工位，比如化工实验装置、潮湿环境下的检测设备，可以选择对应的耐腐材质版本，黄铜衬套也可以根据需求更换为不锈钢衬套，适配不同的使用环境。这类手拧旋钮的结构设计核心是平衡操作手感、结构强度与安装空间三者的关系，既不能为了追求大扭矩把握柄做的过大占用空间，也不能为了压缩尺寸导致握柄过小操作费力，这款结构的尺寸比例经过多轮实际操作验证，在常规手动调节的力矩需求下，操作力度与空间占用达到了比较好的平衡，不需要额外做结构修改就可以直接适配多数常规手动调节工位的需求。建模过程中，星形握柄的曲面过渡是重点，每一个凸缘的弧度都要保证连续顺滑，不能出现曲面褶皱或者棱角，否则不仅影响外观，还会在注塑生产时出现应力集中导致的缩痕或者开裂问题，中心衬套与塑料主体的配合位置做了滚花嵌装结构，建模时要预留嵌装的过盈量，保证衬套压入后不会随着螺杆转动出现跟转的问题，柱段的外圆要保证同轴度，与中心孔的同轴度公差控制在0.05mm以内，避免安装后出现转动偏心的问题。
