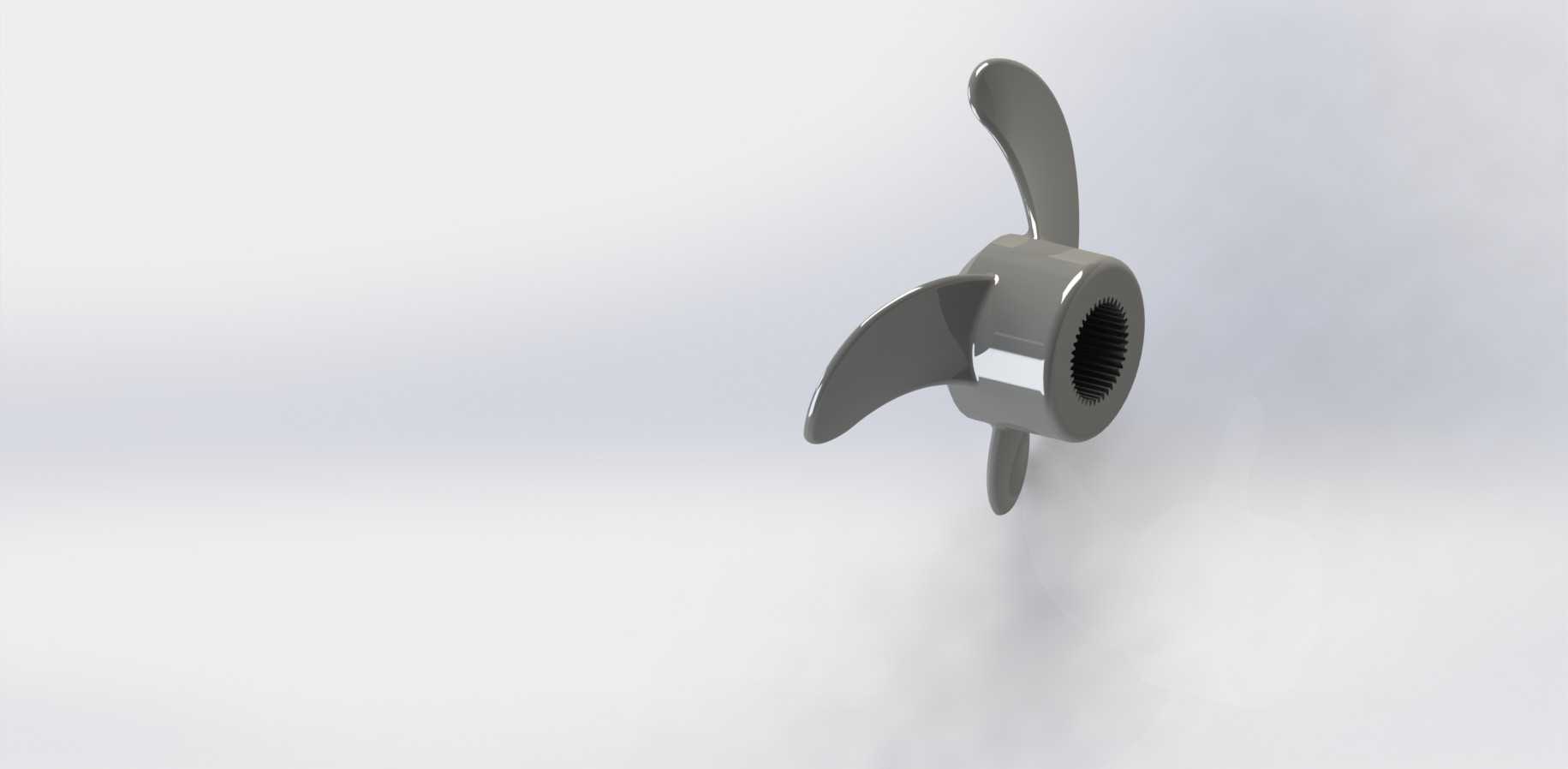

四叶螺旋桨式流体推进叶轮结构设计

　　在流体输送与动力推进类设备的结构选型中，这类带内花键轮毂的四叶螺旋推进叶轮，是中小功率工况下兼顾推进效率与结构可靠性的常用部件。不同于常规铸造一体成型的民用船用螺旋桨，该叶轮的轮毂采用内花键直连传动的结构设计，省去了额外的键连接装配环节，花键齿的啮合接触面积更大，传动过程中能承受更高的交变扭矩，尤其适合需要频繁正反转切换的工况，比如小型水下作业机器人的推进单元、搅拌罐内的流体循环推进组件，或是小型风动试验台的动力输出端，都能见到这类结构的应用。

　　从实际使用场景的适配性来看，该叶轮的桨叶采用等厚圆弧截面设计，叶根与轮毂衔接处做了平滑过渡的圆角处理，没有尖锐的应力集中棱角，在长期承受流体冲击载荷的过程中，能有效降低叶根位置的疲劳断裂风险。四片桨叶沿轮毂周向均匀分布，动平衡校正的基准更容易把控，装配完成后高速运转时的径向跳动量可以控制在很小的范围内，不会因为偏心载荷导致传动轴承过早磨损。桨叶的扭转角度经过流体仿真优化，在低转速工况下就能推动足够流量的流体，不会出现明显的流体脱流现象，运转过程中的流体噪声也比大扭转角的高速桨更低，适合对运行静谧性有一定要求的设备场景。

　　设计这类叶轮的时候，首先要明确安装边界的尺寸约束：轮毂中心的内花键规格需要匹配对应输出轴的花键参数，包括齿数、模数、压力角都要和传动轴完全契合，装配时的轴向定位依靠轮毂端面的轴肩完成，不需要额外设计轴向锁紧的复杂结构，装配工序更简单。轮毂的外径尺寸控制在合理范围内，不会因为轮毂过粗阻挡中心区域的流体过流，也不会因为轮毂壁厚不足导致花键齿的结构强度不够，常规工程塑料或不锈钢材质加工时，轮毂壁厚预留足够的加工余量，满足铣削花键时的装夹刚性要求。

　　桨叶的外形尺寸需要匹配安装腔体的内径，叶尖与腔体内壁的间隙控制在3到5毫米之间，间隙过大会导致流体回流降低推进效率，间隙过小则容易因为运转振动出现叶尖刮擦腔壁的问题。桨叶的厚度从叶根到叶尖逐渐减薄，叶尖位置的厚度控制在满足结构强度的最小值，降低桨叶自身的转动惯量，设备启动时的启动扭矩更小，驱动电机的功率选型可以更经济。不同于可调螺距的螺旋桨结构，该叶轮采用固定螺距的一体式设计，没有额外的桨叶角度调节机构，整体结构的故障率更低，日常维护只需要定期检查花键啮合面的磨损情况即可，不需要做复杂的间隙调整。

　　在实际装配过程中，该叶轮的轴向安装尺寸以轮毂端面为定位基准，装配到位后花键的有效啮合长度要达到轮毂总长度的80%以上，避免局部齿面受力过大出现齿面压溃的情况。如果应用在有腐蚀性流体的场景中，桨叶表面可以做钝化或喷塑处理，提升部件的抗腐蚀能力；如果应用在高速推进场景，加工完成后需要对每一片桨叶做动平衡去重处理，将不平衡量控制在允许的精度范围内，避免高速运转时产生过大的振动。这类叶轮的结构没有复杂的曲面异形结构，不管是采用五轴铣削加工还是3D打印快速成型，都能比较容易地达到设计尺寸精度，小批量试制的周期更短，也方便设计人员根据实际测试的流体参数快速调整桨叶的扭转角度和外形轮廓。

　　从功能特性来看，该叶轮既可以作为水下推进装置的动力输出部件，推动载体在水下行进，也可以安装在流体管道内作为轴流推动组件，提升管道内的流体输送效率，甚至可以在小型混合搅拌设备中作为搅拌桨使用，推动罐内的介质循环混合，适用场景覆盖了多个流体相关的设备领域。设计过程中没有冗余的结构特征，所有的曲面和实体结构都服务于流体推进和传动承载的核心功能，没有多余的装饰性设计，完全从工程实用的角度出发，兼顾了加工便利性、装配便捷性和使用可靠性，是中小功率流体推进场景下非常典型的成熟结构方案。
