两款结构差异型人力手推车三维结构

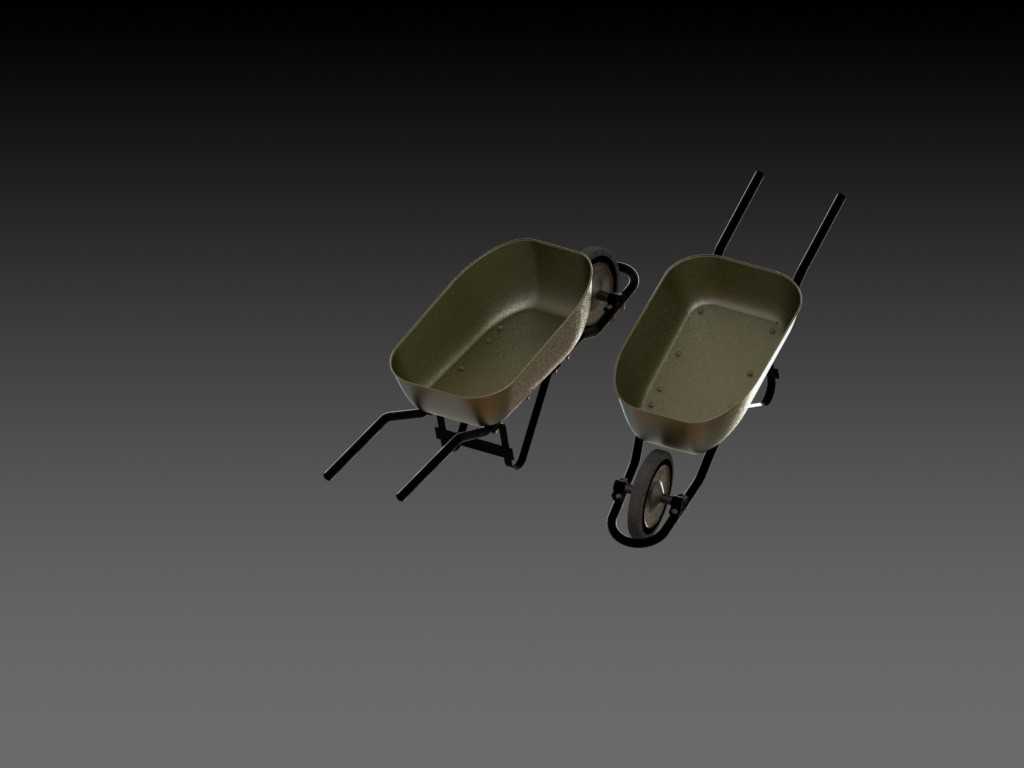

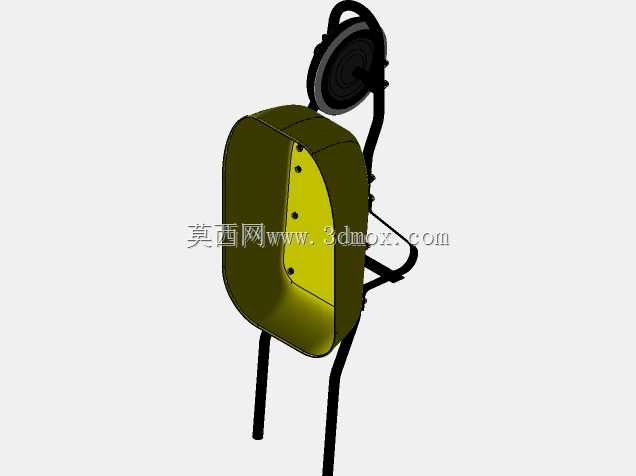

　　做这类人力手推车的结构设计，首先要锚定实际使用场景的受力边界，不能光照着外观拉曲面。先看两款结构的差异：左侧款采用深弧面料斗，斗体边缘做了卷边强化，支撑腿直接焊接在斗体底部的加强筋上，车把为一体式圆管弯折结构，轮组安装位置更靠近料斗重心投影线，这种布局在装载散料比如砂石、混凝土拌合物的时候，抬起车把的施力臂更长，操作人员施加的抬升力更小，适合短距离频繁转运散状物料，在建筑施工的楼面作业、农田里的肥料转运场景里，这种结构的通过性更好，因为轮组前置，遇到小沟坎的时候，轮组先接触障碍，抬把就能顺利通过，不会出现料斗底部刮蹭地面的问题。右侧款的料斗更偏浅平矩形，斗壁的倾斜角度更小，支撑腿采用了分体式弯折结构，轮组安装位置相对靠后，车把和斗体的连接位置增加了三角加强片，这种结构更适合装载成件的物料，比如袋装水泥、成箱的零配件，浅平的料斗在装卸成件物品的时候，不需要把物品抬得过高，能降低装卸的劳动强度，而且矩形斗的内壁没有多余的弧面，堆放成件物品的时候稳定性更好，不会出现散料款弧面导致的箱体滑动问题。

　　设计的时候首先要确认轮组的安装边界，两款车的轮径都控制在350mm到400mm之间，轮轴的安装高度要保证料斗满载放平的时候，斗体底部距离地面的间隙不小于80mm，避免在不平整路面行驶时刮底。车把的握持高度要适配多数操作人员的身高，一般握持位置距离地面的高度在900mm到1000mm之间，这个高度下操作人员自然站立握持车把，手臂不需要过度抬高或者下压，长时间推行的疲劳度更低。料斗的板材厚度选择上，散料款因为要承受砂石等硬质物料的冲击，斗体板材厚度一般选1.5mm到2mm的冷轧钢板，边缘卷边内部可以穿入直径6mm的圆钢做强化，避免装载重物时斗口变形；浅平款的斗体因为装载的是成件物品，冲击载荷更小，板材厚度可以选1.2mm到1.5mm，但是斗体底部要焊接横向的加强筋，避免长期承重出现底部凹陷。

　　支撑腿的设计也有讲究，两款车的支撑腿着地位置都在料斗重心的后方，当车辆放平的时候，支撑腿和轮组形成三点支撑，保证静置的时候不会前倾翻倒，支撑腿的底部一般会焊接一小块平钢板，增大和地面的接触面积，在松软的泥土地面放置的时候，不会出现支撑腿下陷的问题。车把的末端要套上橡胶或者塑料的把套，增加握持的摩擦力，同时在冬季使用的时候避免金属管直接冻手。轮组的选择上，这类人力手推车一般采用充气橡胶轮，充气轮胎的缓冲性能更好，在不平整路面推行的时候能减少震动传递到操作人员手臂，降低长期作业的关节损伤，轮轴采用实心钢轴，轴和轮架的连接位置要加装润滑衬套，减少推行时的转动阻力，日常使用的时候只需要定期加注润滑脂就能保证转动顺畅。

　　还要考虑使用过程中的维护便利性，两款结构的轮组都采用快拆式的轴固定结构，当轮胎出现破损需要更换的时候，不需要切割焊接，只需要拔出轴销就能拆下轮组更换，大幅降低维护的时间成本。斗体的焊接位置都做了打磨处理，避免出现尖锐的焊渣毛刺，防止装卸物料的时候划伤操作人员。散料款的斗体前边缘做了向下的小折边，当需要倾倒物料的时候，这个折边可以作为倾倒的支点，操作人员只需要下压车把，就能让斗体绕着这个折边翻转，轻松把内部的散料倒出，不需要把整车抬得过高。浅平款的斗体前边缘没有做折边，而是保持平直，这样在装卸成件物品的时候，物品可以顺着斗口边缘平滑推拉，不会被折边卡住。

　　从受力分析的角度看，满载状态下，整车的载荷有70%左右由轮组承担，剩余30%的载荷由操作人员握持车把的手承担，这个载荷分配比例是经过反复验证的，既不会让操作人员承受过大的重量，也能保证推行过程中车辆的方向可控，如果轮组位置过于靠前，会导致抬把需要的力过大，操作人员容易疲劳；如果轮组位置过于靠后，满载的时候车辆容易前倾翻料，存在安全隐患。两款结构的车把和斗体的连接位置都做了三角加强，因为这个位置是应力集中点，满载抬把的时候，连接位置承受的弯矩最大，如果没有加强结构，长期使用很容易出现焊接位置开裂的问题。

　　实际使用场景里，深弧面散料款更多出现在建筑施工现场，用来转运砂浆、砂石、碎砖块这类散状建筑垃圾或者建筑材料，在狭小的施工空间里，独轮结构的转向半径几乎为零，可以很灵活地在脚手架间隙、楼道拐角处通行，这是双轮或者四轮运输工具做不到的。浅平款更多用在仓库、农贸市场这类场所，用来转运成箱的货物、袋装的米面或者农资产品，浅平的料斗也可以临时作为工作台，用来临时整理分拣货物，实用性更强。两款结构都没有多余的复杂零件，整体结构简单可靠，制造成本低，即使出现结构损坏，现场的维修人员用普通的电焊工具就能完成修复，对维护条件的要求很低，这也是这类人力手推车能在各类场景长期广泛使用的核心原因。建模的时候要注意各个焊接位置的焊缝表达，不能把各个零件做成直接贴合的状态，要预留出焊缝的工艺间隙，同时轮组和轮架之间要保留转动的间隙，不能出现干涉，保证模型做运动仿真的时候，轮组可以顺畅转动，车把抬升倾倒的时候，各个部件之间不会出现碰撞。料斗的曲面过渡要顺滑，不能出现突兀的折角，否则实际冲压成型的时候会出现板材应力集中，容易开裂。支撑腿的弯折半径要符合圆管弯折的工艺要求，不能出现过小的弯折半径导致圆管弯瘪，影响结构强度。
