精密齿条式传感传动构件三维结构

　　在自动化检测、精密位移反馈类设备的传动链路里，这类带齿形结构的长条形构件，往往承担着直线位移与旋转运动转换、同时配合传感单元完成位置信号拾取的核心作用，不同于普通传动齿条仅做动力传递的设计，该构件在齿形加工精度、安装基准面的形位公差控制上，都要匹配传感检测的微米级精度要求，避免传动间隙带来的信号反馈偏差。从实际应用场景来看，这类构件常出现在半导体检测设备的样品台进给机构、高精度三坐标测量机的轴向传动单元、工业视觉检测线的工位平移模组里，这些场景下，传动过程的平稳性直接决定检测数据的可靠性，一旦齿形啮合存在卡顿、回程间隙超标，就会导致传感采集的位置数据失真，最终造成检测结果误判、工件定位偏差等问题。

　　设计这类构件时，首先要确定的是齿形的模数与压力角参数，要匹配配套啮合齿轮的参数，同时兼顾传动负载与检测分辨率的平衡——模数过小会导致齿根强度不足，长期往复运行容易出现齿面磨损，模数过大则会降低最小位移分辨率，无法满足传感单元的高精度检测需求。从结构上看，构件主体为长条形等截面结构，齿形沿长度方向均匀排布，两端设置的光轴段是安装定位基准，设计时需要严格控制光轴段与齿形基准面的同轴度、齿向的直线度公差，安装时两端通过轴承座或者导向支撑座固定，要预留足够的热胀冷缩伸缩余量，避免设备运行过程中温度变化导致构件弯曲变形，影响啮合精度。

　　齿形的加工细节上，每个齿的齿顶、齿根都做了微小的倒角处理，不是尖锐的直角结构，一方面是为了去除加工毛刺，避免装配过程中划伤操作人员或者配套零件，另一方面是为了降低啮合过程中的应力集中，减少长期往复运动下的齿面疲劳损伤。齿面的粗糙度要求控制在Ra0.8以内，降低啮合传动时的摩擦阻力，减少运行噪音，同时避免齿面粗糙带来的传动卡顿，保证传感单元采集的位移信号连续平滑。构件的整体长度要匹配设备的有效行程，两端光轴段的长度要满足支撑座的安装尺寸要求，光轴段上的扁位或者卡槽结构，是用来安装轴向限位件，防止传动过程中构件出现轴向窜动，导致传感信号出现零点漂移。

　　从安装边界来看，这类构件安装时需要保证齿面与配套齿轮的啮合侧隙在0.02-0.05mm之间，侧隙过大会导致回程误差，影响传感检测的重复定位精度，侧隙过小则会增大传动阻力，加剧齿面磨损，甚至出现卡滞现象。安装基准面的平面度要控制在0.01mm/100mm以内，两端支撑座的同轴度公差不能超过0.03mm，否则会导致齿面啮合受力不均，出现局部齿面过度磨损的情况。在实际选型适配时，还要考虑构件的材质与表面处理方式，常规工况下采用轴承钢材质做淬火处理，齿面硬度达到HRC58-62，保证足够的耐磨性，在有腐蚀环境的检测场景下，则会采用不锈钢材质做表面钝化处理，避免锈蚀影响传动精度与传感信号稳定性。

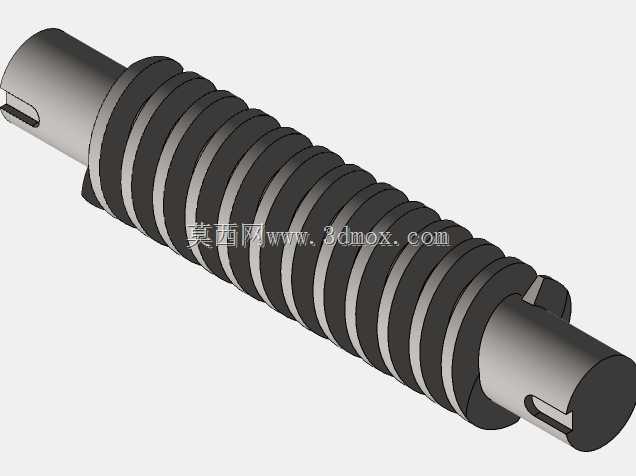

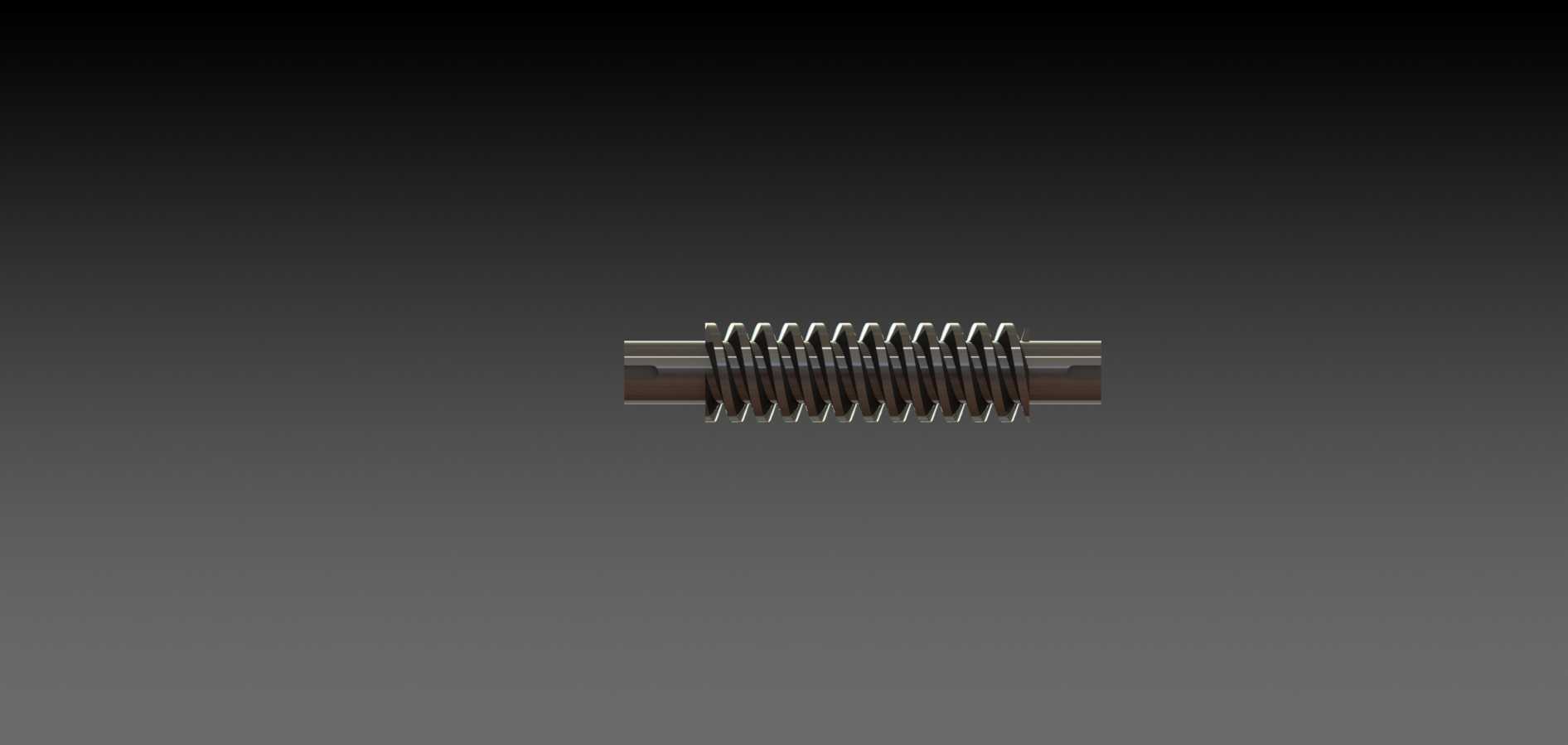

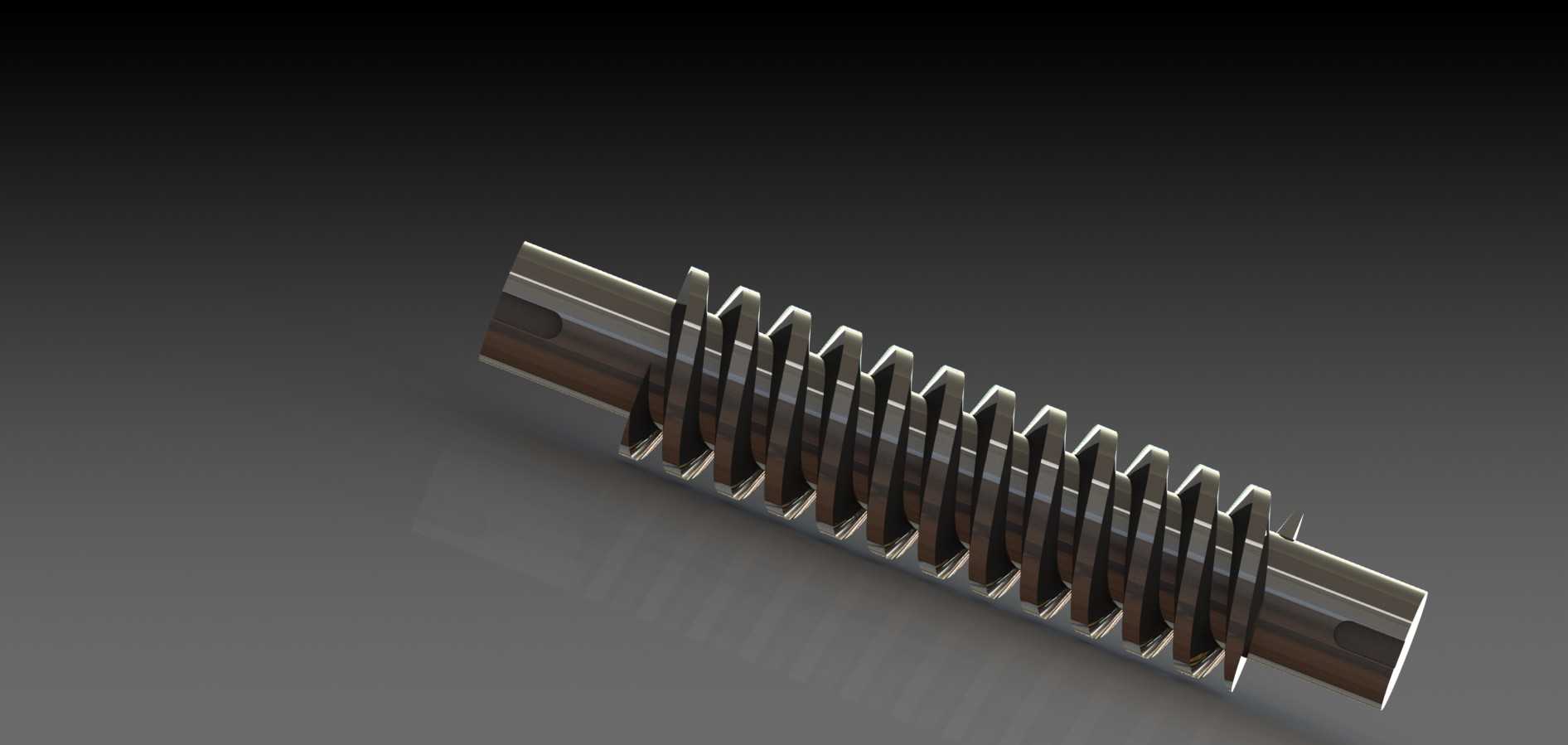

　　不同于普通动力传动齿条的设计逻辑，这类适配传感单元的传动构件，在建模过程中需要重点还原每个齿的齿廓曲线、两端安装段的定位特征，不能做简化处理，因为后续做有限元受力分析、装配干涉检查、运动仿真时，这些细节特征直接决定仿真结果的准确性。比如齿根的圆角大小会直接影响应力集中系数的计算结果，如果建模时忽略了圆角特征，仿真得出的齿根强度会比实际值偏高，容易导致实际使用过程中出现断齿故障；两端安装段的卡槽、扁位如果建模尺寸有偏差，装配时就会出现与限位件不匹配的问题，需要现场二次加工，影响设备装配效率。

　　在设备运行过程中，这类构件的传动平稳性还和润滑方式有关，设计时要在齿面上方预留润滑脂加注的空间，或者在配套的齿轮座上设置自动润滑通道，保证齿面始终有均匀的润滑脂覆盖，减少干摩擦带来的磨损。同时要考虑防尘设计，在构件的传动区域设置柔性防尘罩，避免车间环境里的粉尘、切屑落到齿面上，造成齿面磨粒磨损，缩短构件的使用寿命，也防止异物卡入齿隙导致传动卡顿，造成传感信号异常。对于需要高速往复运动的检测场景，还要对构件做动平衡校正，避免高速运行时出现振动，影响传感单元的检测精度，建模时就要保证构件的质量分布沿长度方向均匀，避免出现局部质量偏心的问题。
