交错轴啮合螺旋齿轮传动组件结构

　　这套螺旋齿轮传动组件主要面向小空间交错轴动力传递场景设计，常见于精密仪器仪表的进给机构、小型自动化设备的分动单元、精密传动模组的换向结构中，区别于常规直齿圆柱齿轮仅能平行轴传动的局限，这类螺旋齿形的啮合件可实现空间交错轴之间的回转动力传递，适配很多安装空间局促、输入输出轴存在空间夹角的紧凑设备布局。从实际使用场景来看，这类铜质螺旋齿轮副常被用在光学调焦机构、小型计量仪器的进给传动、精密送料机构的动力换向位置，因为铜质材质本身具备自润滑特性，在低速轻载的传动工况下，不需要额外添加复杂的润滑回路就能保持长期稳定的啮合状态，不会像钢制齿轮在无充分润滑时快速出现齿面磨损、咬合卡滞的问题。设计这类齿轮副的时候，首先要匹配交错轴的夹角参数，

　　常规应用中多为90度交错轴布局，齿向的螺旋角需要配对设计，保证两个齿轮的轮齿可以实现渐进式啮合，而非直齿轮的整齿突然进入啮合，这种渐进接触的特性可以大幅降低传动过程中的冲击与噪音，提升传动平稳性，这也是精密仪器传动场景优先选用这类结构的核心原因。从结构细节来看，组件包含一根带齿的贯通轴和一个空心啮合齿轮，贯通轴的轴段做了等直径设计，两端可直接穿入设备的安装孔位，依靠轴肩或者卡簧实现轴向定位，轴上的轮齿与轴身一体加工，保证了齿部与轴的同轴度，避免装配后出现齿圈跳动超差的问题；空心齿轮的内孔为光滑通孔，可直接套装在对应直径的固定轴或者输出轴上，内孔与齿部的同轴度公差控制在IT7级以内，保证啮合时间隙均匀，

　　不会出现单侧齿面受力过大的偏磨问题。安装边界方面，这套齿轮副的中心距需要严格按照配对齿的参数计算确定，轴向位置需要保证两个齿轮的齿宽中线完全对齐，避免出现齿面接触面积不足导致的局部应力过载，安装时两个轴的支撑座需要保证足够的刚度，避免传动过程中轴系变形导致啮合间隙变化，出现传动回差超标的问题。齿形设计上采用了渐开线螺旋齿面，啮合过程中轮齿的接触线为斜线，重合度比同参数直齿轮高出30%左右，单齿承受的载荷更小，同等模数下可以传递更大的扭矩，同时传动过程中的回差可以通过调整中心距或者轴向位置进行微量补偿，适配精密传动对回差控制的要求。实际选型应用时，需要根据设备的传动比要求匹配两个齿轮的齿数，螺旋角的选择需要兼顾轴向力的平衡，

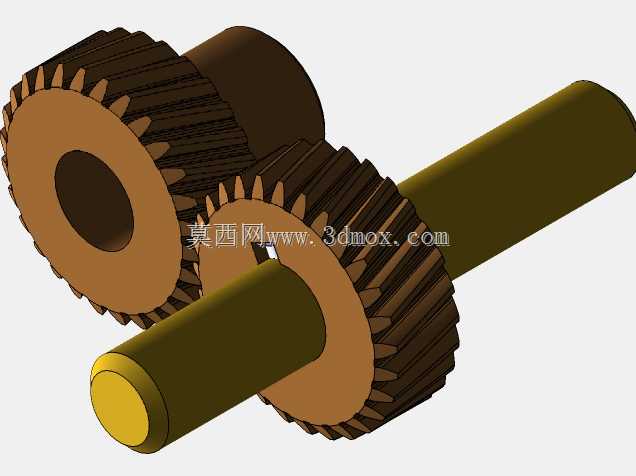

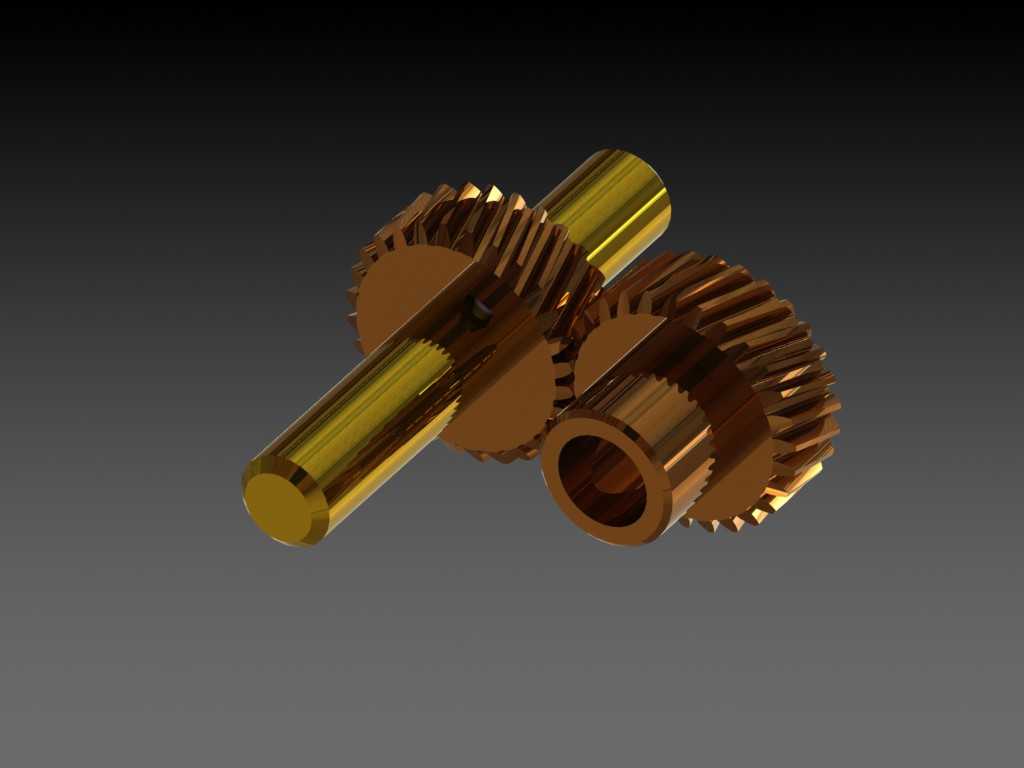

　　避免过大的轴向力对支撑轴承造成额外负载，铜材的选型通常选用锡青铜材质，这种材质的耐磨性和减摩性表现均衡，在低速、小扭矩、频繁正反转的工况下使用寿命远优于普通黄铜材质的加工件。这套结构的建模过程中，重点还原了齿面的螺旋升角、齿顶齿根的过渡圆角、轴身与齿部的衔接结构，以及空心齿轮内孔与齿部的位置关系，可直接用于小传动比交错轴传动机构的方案验证、装配干涉检查，也可作为精密仪器传动结构设计的参考样件，帮助设计人员快速评估安装空间、啮合位置、轴系布局的合理性，减少前期方案设计的重复建模工作量。需要注意的是，这类螺旋齿轮副在实际装配时需要涂抹少量润滑脂进一步降低齿面磨损，虽然铜质材质具备自润滑性，但在长期连续运转的工况下，适量的润滑可以将齿面温升控制在合理范围，避免热胀导致啮合间隙变小出现卡滞。另外，两个配对齿轮的螺旋方向为相反设计，保证啮合时齿面可以完全贴合，建模时也准确还原了这一细节，避免出现齿向错误导致的装配干涉问题。
