带急停按钮壁挂式电气控制箱体设计

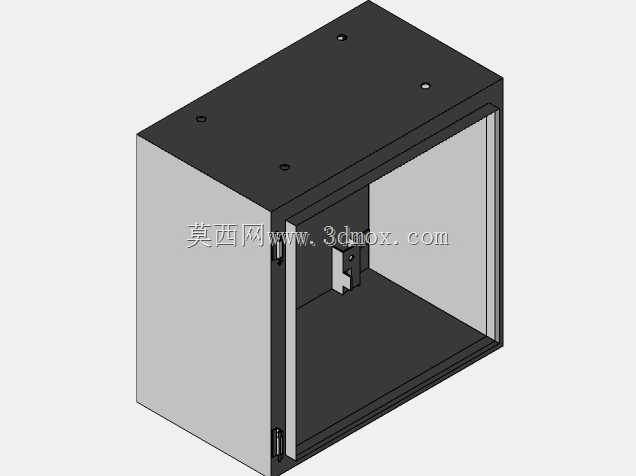

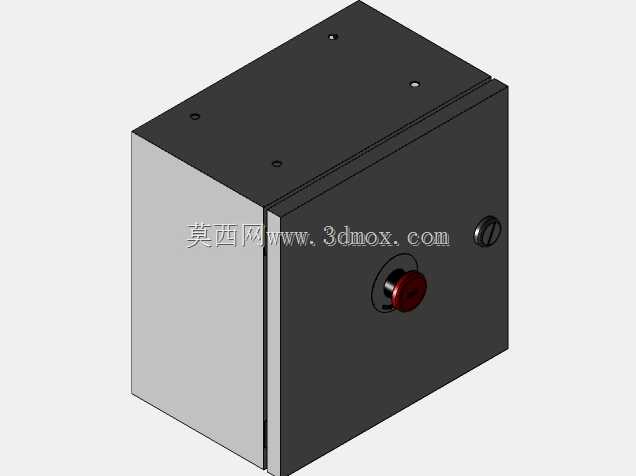

　　这款壁挂式电气控制箱体的设计，首先要匹配工业现场的实际安装需求，在做结构建模的时候，最先敲定的是安装边界：箱体背部预留四个挂装孔位，孔位间距适配常规墙面膨胀螺栓的排布尺寸，安装时不需要额外做转接支架，直接贴墙固定即可，箱体整体突出墙面的厚度控制在合理范围，不会占用过多通道空间，适合车间流水线旁、设备侧方立柱、配电间墙面这类安装场景。从实际用途来看，这个箱体主要用来承载小型控制回路的电气元件，内部预留的安装空间可以容纳小型继电器组、接线端子排、信号转换模块这类元件，正面外露的红色急停按钮是核心操作部件，旁边的一字锁具用来管控箱门开合，避免非运维人员随意触碰内部线路。在功能特性的考量上，箱体采用闭合式钣金折弯结构，接缝处做折边咬合处理，

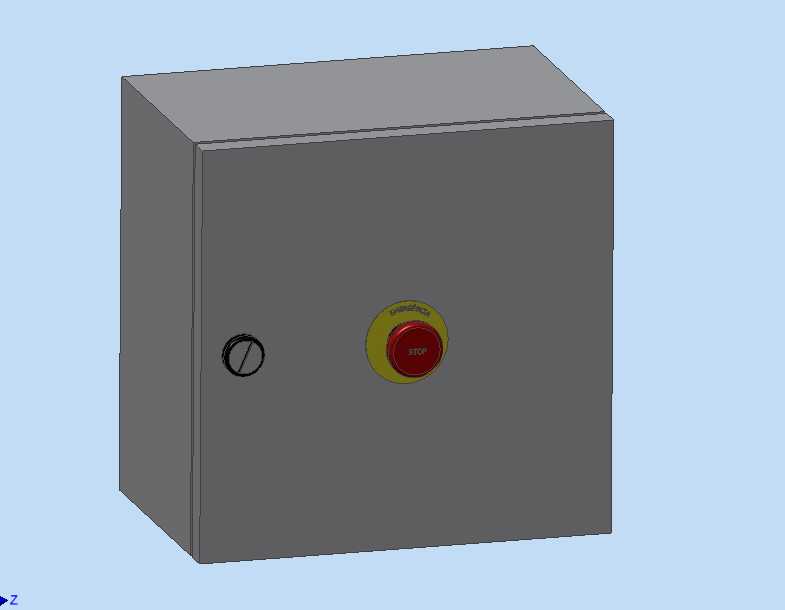

　　能够阻挡日常生产环境中的粉尘飘落进入箱内，适配普通室内工业场景的防护需求；急停按钮选用带黄色警示底座的款式，安装位置在箱门正面视觉中心区域，操作人员在紧急状态下不需要额外寻找，抬手就能触发，按钮的安装孔位按照标准工业按钮尺寸开孔，后期如果需要更换不同品牌的同规格急停元件，不需要重新扩孔或者补焊。设计思路上没有做多余的造型修饰，整体采用方正的直角钣金结构，一方面是钣金加工时折弯工序更简便，不需要做额外的冲压成型，加工成本更低，另一方面方正结构在排布内部元件时，空间利用率更高，不会因为异形曲面浪费内部安装空间；箱门和箱体主体的连接采用暗藏式合页，从外部看不到合页结构，既避免了外部磕碰损坏合页，也能让箱体整体外观更整洁，

　　锁具选用通用的一字转舌锁，运维人员用通用钥匙就能开启，不需要配备专用钥匙，降低现场钥匙管理的成本。外形尺寸方面，整体长宽高比例按照常规小型控制箱的通用比例设定，宽度方向预留足够的按钮安装空间，除了现有的急停按钮和锁具位置，如果后期需要增加启动、停止按钮或者指示灯，箱门正面还有富余的开孔空间，不需要更换整个箱体；深度方向的尺寸刚好容纳常规厚度的导轨和端子，不会因为深度过深造成材料浪费，也不会因为深度过浅导致元件安装后盖不上箱门。建模过程中对钣金折弯的内R角做了符合实际加工的设定，没有做理论上的直角折弯，避免加工时出现板材开裂的问题，箱门边缘做了一圈向内的折边，既提升了箱门的结构强度，减少薄钣金容易出现的变形问题，

　　也能在箱门关闭时和箱体侧边形成贴合的密封边，进一步提升防护效果。内部预留了DIN导轨的安装点位，导轨安装孔位做了长圆孔设计，安装时可以根据元件尺寸微调导轨位置，接线端子排可以顺着导轨灵活排布，进出线的敲落孔预设在箱体底部，避免从顶部或者侧面进线时液体顺着线缆流进箱内，敲落孔的尺寸适配常规的电缆防水接头，现场接线时只需要敲掉对应尺寸的敲落孔，拧上防水接头就能完成进线固定。从设备选型的角度来看，这种控制箱适合用在单机设备的就近控制场景，比如小型输送线的旁侧控制、单机辅机的紧急停机控制、测试工位的操作控制，不需要做大型的控制柜，用这种小型壁挂箱就能完成控制回路的承载，安装灵活，运维也方便。建模时对各个部件的装配间隙做了合理预留，箱门关闭后和箱体之间的缝隙均匀，不会出现一边宽一边窄的情况，锁具转动时不会和箱体边框发生干涉，急停按钮按下和复位时的行程空间也做了校核，不会因为箱门厚度问题导致按钮按不到位。
