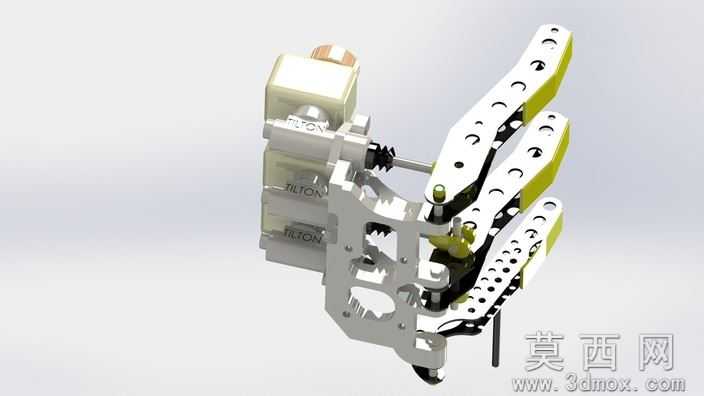

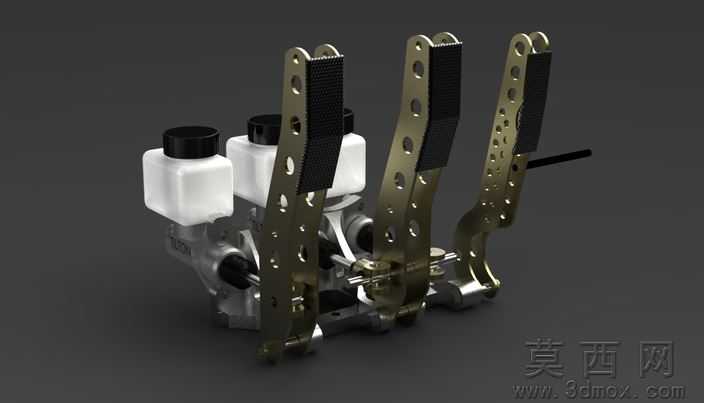

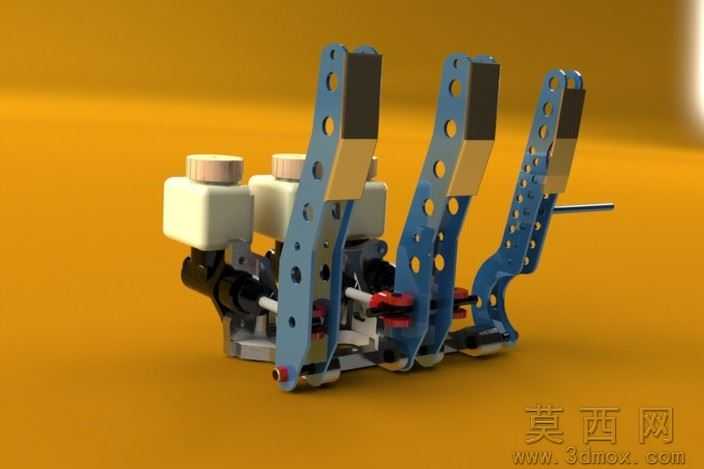

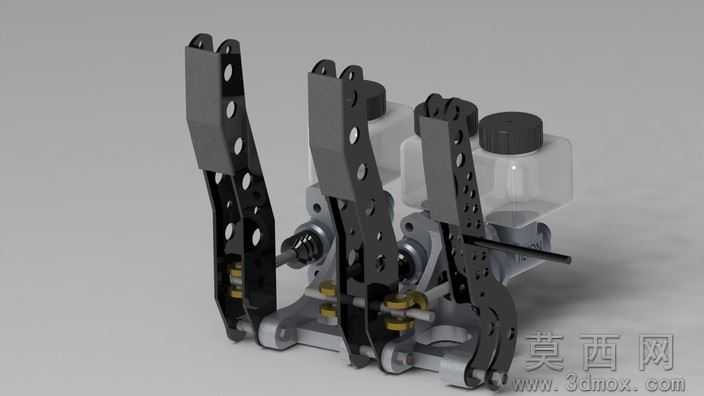

蒂尔顿赛车制动离合踏板总成三维设计

本模型为蒂尔顿赛车专用踏板总成，完整集成刹车、离合踏板与独立主缸储液结构，建模过程严格遵循赛车改装部件的真实尺寸规范，首先通过草图绘制完成踏板臂、安装基座、主缸固定座的轮廓绘制，对踏板臂的减重孔位、铰接安装孔进行精准参数约束，再通过拉伸、切除、倒角等基础特征完成单个零件的实体建模，针对铰接销轴、复位弹簧、储液壶等标准件与异形件，分别采用配置调用与曲面建模结合的方式完成构建，最后按照实车装配关系完成全零件的配合约束，添加同轴、重合、行程限位等配合关系确保踏板按压行程的运动仿真可正常运行。参数设计层面，踏板臂采用等比例还原的高强度镂空结构，孔位间距、主缸安装角度、踏板面初始高度均参照专业赛车踏板的竞技调校参数设定，预留了主缸推杆的调节余量，可适配不同脚感调校需求，储液壶容量、管路接口尺寸也完全匹配实车制动液、离合液的供给需求。渲染材质方面，踏板臂采用哑光黑色阳极氧化铝材质表现，金属基座添加磨砂铸铝质感，储液壶设置半透明磨砂塑料材质，铰接销轴、调节螺栓添加金属镀铬光泽，复位弹簧采用弹簧钢金属质感，整体渲染效果还原真实竞技部件的视觉质感。结构原理上，该总成采用立式踏板布局，刹车与离合踏板分别对应独立的液压主缸，踩下踏板时通过杠杆结构推动主缸活塞建立液压，独立储液壶分别为两个主缸提供油液储备，避免制动与离合系统的油液干涉，踏板臂的镂空设计在保证结构强度的前提下最大限度降低簧下重量，铰接位置采用耐磨衬套结构减少踩踏旷量。软件兼容层面，模型基于SolidWorks2009版本搭建完成，同时导出STL、AutoCAD可识别的通用格式，可兼容多数主流三维设计软件打开编辑，也可直接导入切片软件用于3D打印验证，或导入工程图模块生成生产加工图纸。研发教学应用层面，该模型可用于汽车改装专业的踏板结构原理教学，帮助学习者理解赛车液压操控系统的工作逻辑，也可作为大学生方程式赛车、业余改装赛车的踏板结构设计参考，还可用于机械装配课程的配合约束、运动仿真教学案例，帮助学习者掌握重载操控部件的建模与装配方法。
