菱形纹理全包式手机防护壳结构设计

　　日常消费电子配件的结构设计中，手机防护壳的落地性设计往往需要兼顾防护性能、握持手感与外观辨识度，这款带菱形立体纹理的全包式手机壳，在结构层面做了多维度的落地适配。从实际使用场景来看，这类防护壳主要面向日常手持使用的智能手机，覆盖通勤、桌面放置、轻度户外等多场景的防护需求，既需要抵消日常跌落时的边角冲击力，也要避免长期握持的打滑问题，同时还要兼顾无线充电、接口插拔的使用兼容性。

　　设计过程中首先确定了全包式的结构边界，壳体边缘高出手机屏幕与后置摄像头模组0.8-1.2mm，当手机正面朝下放置或者发生边角跌落时，凸起的边缘会先接触接触面，避免屏幕玻璃、摄像头镜片直接磕碰硬质平面。壳体的内圈做了0.3mm的微缩拔模斜度，既保证注塑成型后壳体能够顺利脱模，也能让壳体与手机中框之间形成适度的过盈配合，安装后不会出现松垮晃动的问题，同时不会因为过盈量过大导致装配时刮伤手机中框的漆面。

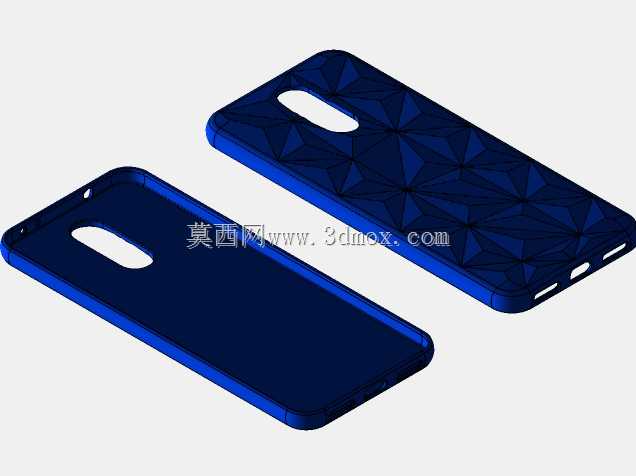

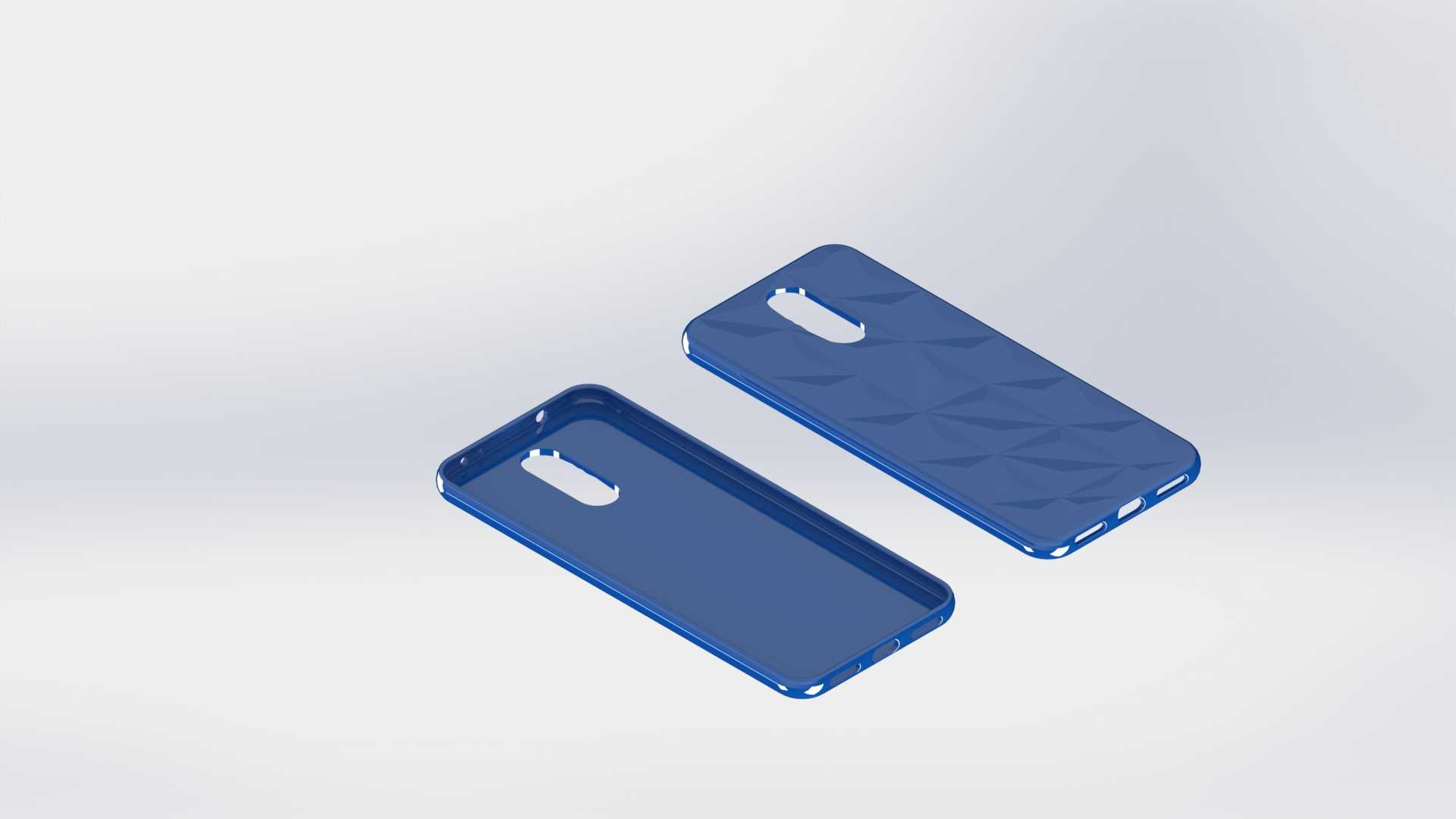

　　背面的菱形立体纹理并非单纯的装饰设计，每一处菱形凸起的高度控制在0.4mm，纹理之间的凹槽深度0.25mm，这种参数设置一方面能够增加手掌与壳体背面的接触摩擦力，单手操作手机时不容易出现滑落的情况，另一方面纹理的存在能够减少壳体背面与桌面的接触面积，放置时不容易被桌面的沙粒划伤表面，长期使用也不容易残留明显的指纹印。纹理的排布沿着壳体背面的曲面做连续阵列，在靠近摄像头开孔的位置做了纹理收边处理，避免纹理凸起影响摄像头区域的装配平整度。

　　侧边的按键位置做了一体式的按键凸包设计，凸包的厚度比壳体侧边基础厚度薄0.2mm，按压时能够保持清晰的反馈手感，不需要单独装配金属或者塑料按键，减少装配工序的同时也避免了按键脱落的风险。底部的充电接口、扬声器开孔位置做了精准的对位避让，开孔边缘做了R0.5mm的圆角处理，既不会割伤插拔充电线的手指，也能避免长期插拔线材导致的开孔边缘开裂。壳体四个边角的位置做了加厚的缓冲腔设计，内部预留了0.5mm的形变空间，当发生边角跌落冲击时，加厚的边角可以通过自身的弹性形变吸收大部分冲击力，降低传递到手机机身的冲击能量。

　　从安装边界来看，这款壳体适配的手机机身厚度在8.3mm以内，长度157mm、宽度75mm的尺寸区间，摄像头开孔的位置对应后置竖置单摄的布局，开孔尺寸比摄像头模组外圈大0.3mm，既不会遮挡摄像头的拍摄视野，也不会因为开孔过大导致灰尘从缝隙进入壳体积聚。壳体的整体壁厚控制在1.2mm，既保证了足够的结构强度，也不会因为壁厚过大导致整机握持手感过于厚重，边缘位置做了圆弧过渡处理，握持时不会硌手，长时间单手握持也不会有明显的压痕。

　　曲面部分的设计是这款壳体的建模难点，背面的大曲面需要和手机本身的背部弧度完全贴合，不能出现局部拱起或者间隙过大的问题，建模时通过曲面放样、曲率连续检查来保证曲面的顺滑度，菱形纹理沿着曲面做随形阵列，保证每一处纹理的凸起高度一致，不会出现局部纹理过深或者过浅的问题。材质适配层面，这种结构设计适配TPU、PC等常见的手机壳注塑材质，壁厚均匀性控制在±0.1mm以内，避免注塑成型时出现缩痕、缺胶等问题，量产时的良率能够控制在合理区间。
