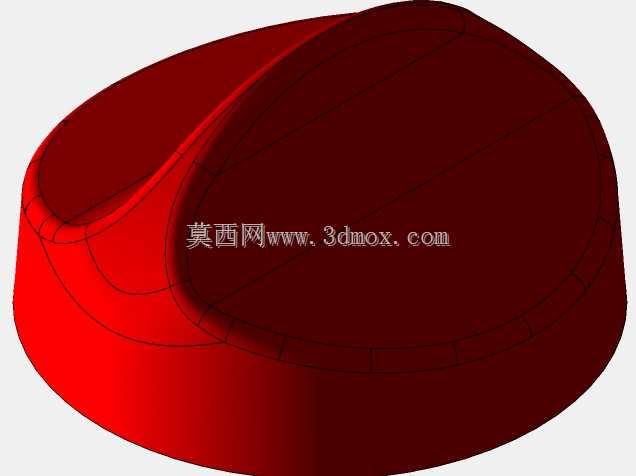

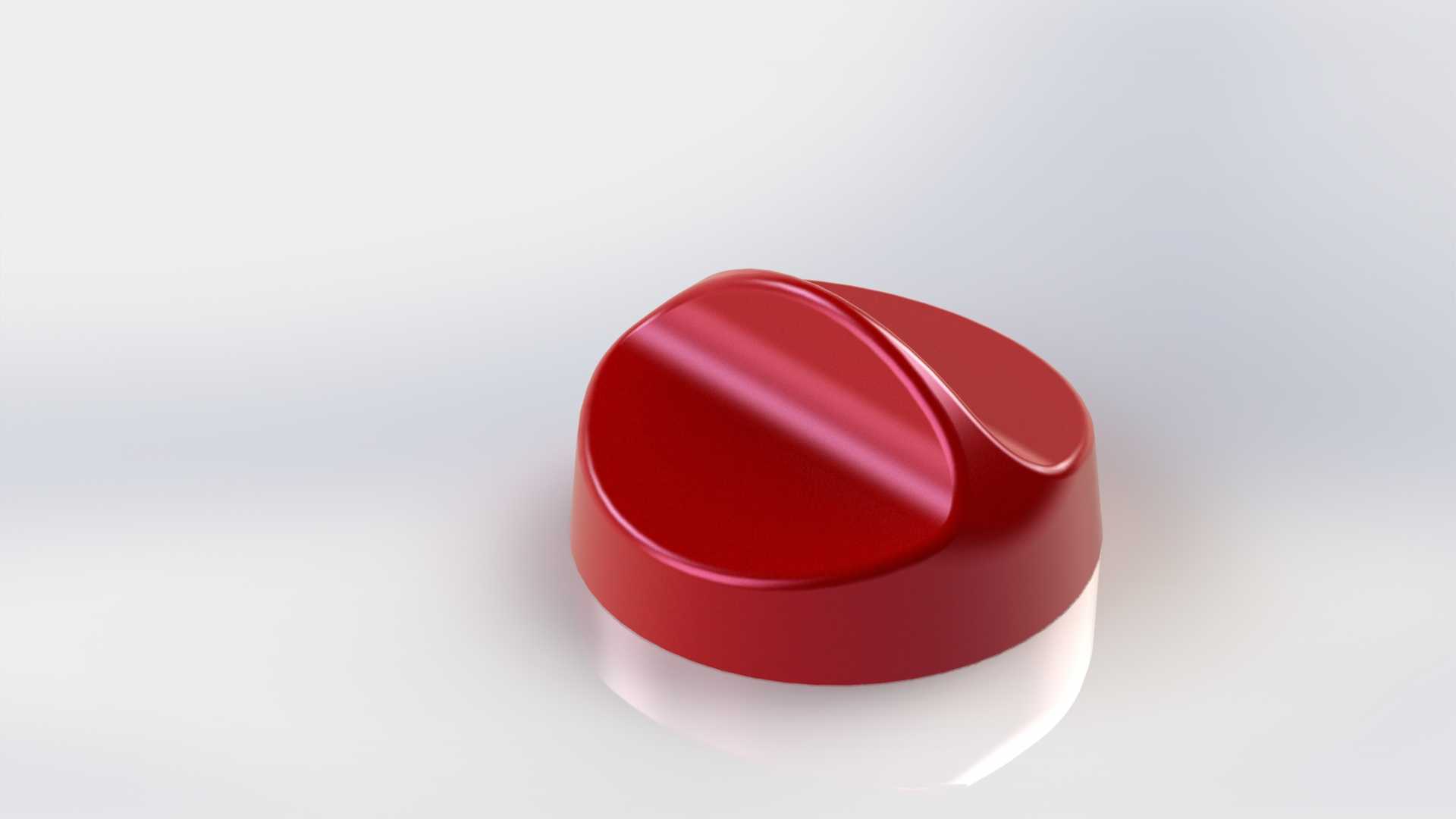

红色旋钮式操控调节部件结构设计

　　这款旋钮式操控调节部件，主要适配各类传感检测设备、小型工控终端的参数调节场景，在工业现场的传感校准工位、小型检测设备面板上都能见到这类部件的应用，日常操作中操作人员通过旋转该部件完成参数阈值调整、模式切换等操作，是人机交互环节里直接接触的操作终端部件。从实际使用场景来看，这类旋钮常布置在设备操作面板的易触碰区域，不需要额外工具即可徒手操作，旋转过程中带有清晰的档位阻尼反馈，能让操作人员无需目视确认就感知调节幅度，避免现场嘈杂环境或者视线被遮挡时的误操作。设计之初首先考虑的是操作手感与防滑需求，顶部的凸起棱边并非装饰结构，而是经过多轮手板验证的防滑结构，当操作人员佩戴薄款劳保手套操作时，该棱边能提供足够的摩擦力，

　　不会出现打滑拧不动的情况；整体外轮廓做了大圆角过渡处理，没有尖锐棱角，避免日常操作时剐蹭操作人员手部，同时圆润的曲面也不容易积攒灰尘，日常设备清洁时用抹布擦拭即可完成表面清理，不会在边角残留污渍。从安装边界来看，该部件底部为标准圆形安装座，适配面板上的标准圆形开孔，安装时从面板正面放入，背部通过锁紧螺母固定即可完成装配，不需要复杂的安装工装，普通装配工人徒手就能完成安装更换；整体突出面板的高度经过优化，既不会因为突出过高容易被现场误碰改变参数，也不会因为突出过矮导致操作时捏不住旋钮，适配大部分工业设备面板的安装空间要求。结构设计上，旋钮内部预留了与电位器、编码轴配合的D型孔，能直接适配常规规格的调节轴径，不需要额外做转接结构，

　　装配时直接将旋钮按压到轴上即可完成配合，D型孔的平面结构能保证旋转过程中不会出现跟转打滑的情况，扭矩传递稳定。表面处理采用亮面红色涂装，一方面红色在工业设备面板上辨识度较高，操作人员能快速定位到调节部件的位置，尤其是在多旋钮排布的面板上，差异化的颜色能减少误操作概率；另一方面亮面涂层的耐油污性能较好，工业现场常见的机油、切削液溅到表面后，不会轻易渗入涂层造成变色，擦拭后即可恢复外观整洁。在功能特性上，该旋钮支持360度连续旋转或者带档位的限位旋转，可根据不同的传感设备调节需求选择内部配合的轴件，不管是需要连续调节的灵敏度参数，还是需要档位切换的工作模式，该结构都能适配；旋钮的壁厚经过强度校核，

　　日常操作施加的正常拧动力不会造成壳体变形，即使操作人员用力稍大，也不会出现旋钮开裂、断裂的情况，满足工业场景下的耐用性要求。设计过程中还考虑了不同操作习惯的适配，顶部的凸起结构对称分布，不管是惯用左手还是右手的操作人员，都能顺畅施力旋转，没有操作方向的限制；底部与面板接触的位置预留了密封垫安装槽，加装密封垫后可以达到基础的防尘防水要求，适配有少量溅水、粉尘较多的工业现场环境，不需要额外做防护结构就能满足IP54左右的防护等级，降低设备整体的防护设计成本。从实际装配验证的角度来看，该旋钮的尺寸公差控制合理，与调节轴的配合间隙适中，既不会因为间隙过大出现晃动，也不会因为间隙过小导致装配困难，批量生产时的良品率较高，不需要额外的修配工序就能完成装配；整体重量较轻，不会给背部的电位器或者编码器带来额外的轴向负载，能延长内部调节元件的使用寿命，减少设备后期的维护更换频率。
