薄型挡板式传感安装结构件

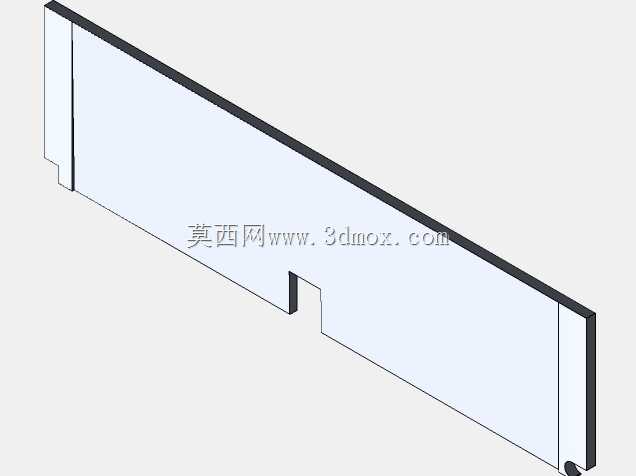

　　做设备传感布局的时候，经常会遇到光电、对射类传感器需要加装遮光、定位挡板的场景，尤其是在自动化产线的工位检测段，相邻工位的传感器如果没有物理隔挡，很容易出现光线串扰导致的误触发，之前做过的一条电子元件分拣线，就因为相邻两个对射光电的检测光程重叠，频繁出现工件计数错误，后来就是靠这类薄型挡板解决的串扰问题。这个结构件整体采用长条形薄型钣金设计，主体板面平整无多余凸起，厚度控制在较薄的区间，既不会占用过多安装空间，也能保证足够的结构刚度，不会因为设备运行的长期振动出现板面变形翘曲。结构两端做了适配安装的折边设计，折边的尺寸刚好匹配常用的铝型材安装槽位，不需要额外加装转接件就可以直接固定在型材框架上，

　　安装的时候只需要对准槽位滑入T型螺栓就能完成固定，拆装调整都很方便。板面一侧预留了一个缺口式定位卡槽，这个卡槽的位置是经过实际安装场景校准的，刚好可以卡在传感器的出线端或者安装座的凸台上，安装的时候不需要反复测量定位，把卡槽对准安装座的凸台卡入，就能保证挡板和传感器检测面的相对位置精度，避免因为安装偏移导致遮光范围不足，或者遮挡传感器的有效检测区域。从设计思路上来说，这类构件不需要做复杂的曲面或者加强结构，核心是保证板面的平面度和安装位的尺寸精度，因为它的核心作用是物理隔挡传感光路，同时作为传感器安装的辅助定位基准，如果板面翘曲，不仅会导致隔挡范围出现缝隙漏光，还可能在设备运行过程中剐蹭到经过的工件，尤其是在输送线的高速检测工位，

　　工件和挡板之间的间隙通常只有几毫米，板面的平面度公差必须控制在合理范围内，不然很容易出现卡料的问题。安装边界方面，这个构件的整体长度适配常规的多工位并排传感安装场景，两端折边的安装孔位间距符合常用的30系列、40系列铝型材的孔距标准，不管是装在型材的侧面还是端面，都能找到对应的固定位置，厚度方向的尺寸很小，装在两个相邻传感器之间的时候，不会额外增加工位之间的间距，不需要调整原有产线的工位布局就能直接加装。实际使用的时候，这类挡板除了遮光隔挡的作用，还能对传感器的线缆起到一定的梳理防护作用，线缆可以沿着挡板的侧边走线，用扎带固定在折边的位置，避免线缆垂落被输送线上的工件剐蹭扯断。在做三维建模的时候，

　　这类构件的建模重点是折边的折弯半径和卡槽的尺寸公差，折弯半径不能太大，不然折边处会出现凸起，影响和型材安装面的贴合度，卡槽的宽度要和传感器安装座的凸台尺寸做小间隙配合，间隙太大起不到定位作用，太小又会导致安装的时候卡不进去，需要现场修配，反而增加安装工作量。另外板面的边缘都做了微小的倒角处理，没有尖锐的毛刺边，安装调试的时候不会划伤操作人员的手，也不会剐蹭工件的表面，对于一些外观要求高的工件检测工位，这个细节很重要，之前有过因为挡板边缘没做倒角，刮花了工件表面涂层导致整批工件返工的情况，所以这类看似简单的结构件，细节尺寸的把控直接影响现场的使用效果。
