不锈钢手柄式对夹蝶阀三维结构设计

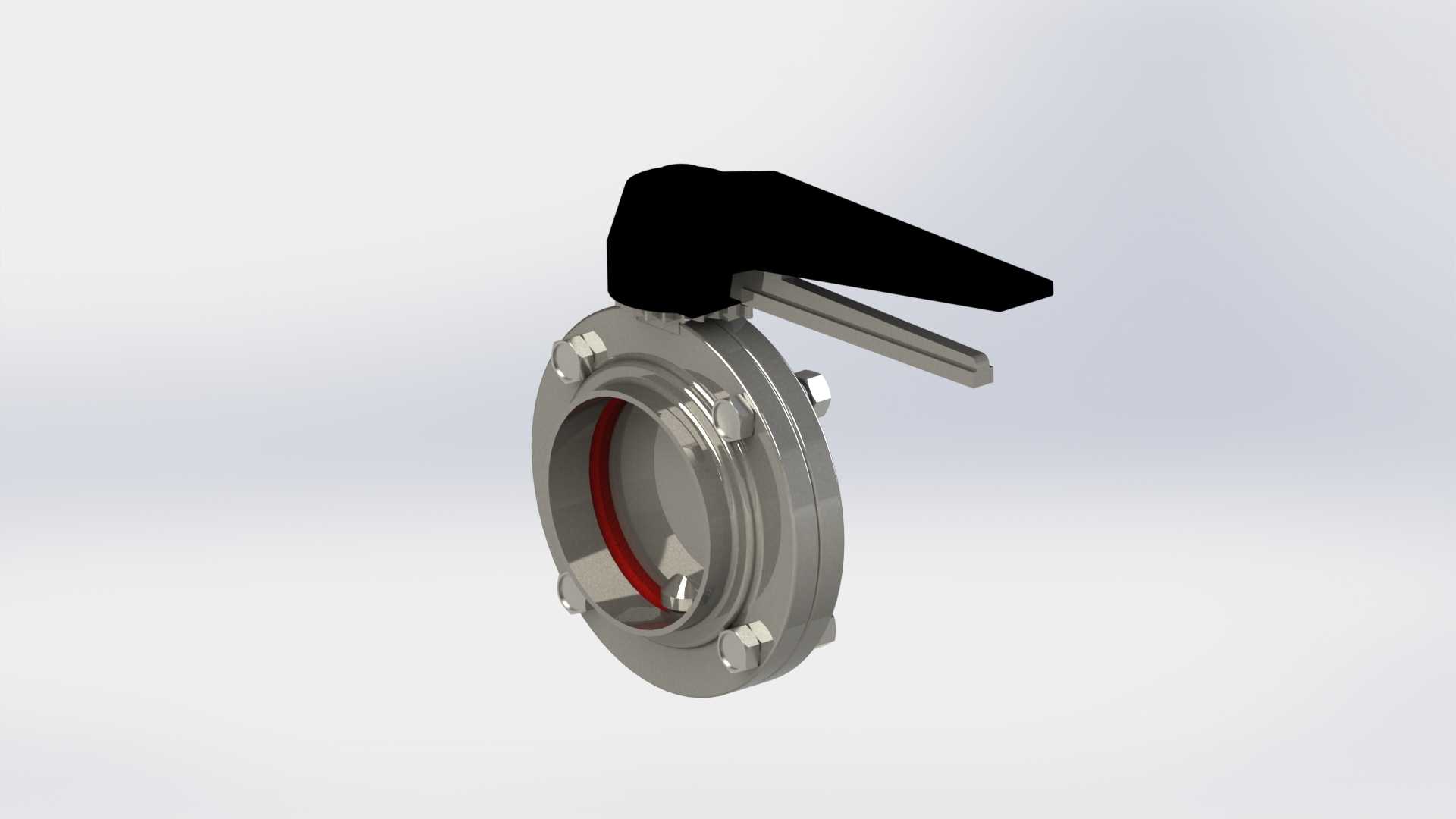

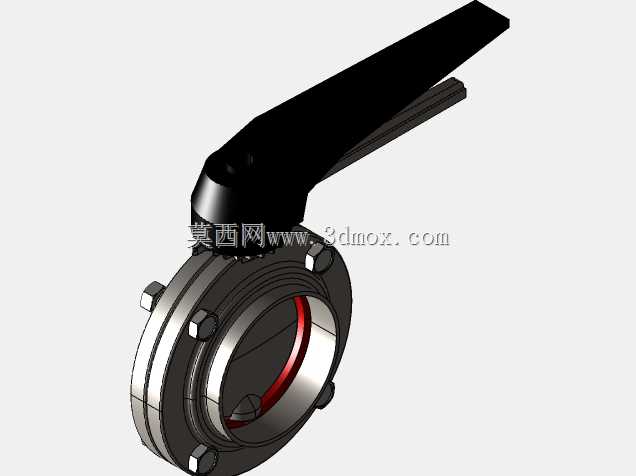

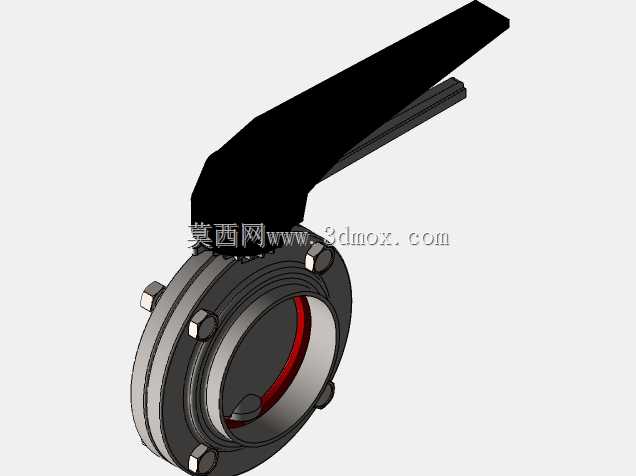

　　这款手动蝶阀的三维建模完全围绕食品饮料、生物医药这类对管路洁净度有硬性要求的工况展开，做结构设计的时候最先要卡的就是安装边界，毕竟这类卫生级管路大多采用快装或者对夹连接，阀体本身的轴向厚度不能超常规同通径蝶阀的安装尺寸，不然现场配管的时候会出现法兰间距不够、密封垫压合错位的问题。从实际使用场景来看，这类带扳动手柄的蝶阀大多用在车间制程管路的支路开关点位，不需要做精准流量调节，核心需求就是开关动作快、密封无残留、拆装清洗方便，所以建模的时候特意把阀体内腔做了圆弧过渡，没有直角积料区，阀板边缘的密封槽做了嵌入式设计，密封圈采用食品级橡胶材质，和介质接触的所有金属面都做了镜面抛光处理，避免物料残留滋生杂菌。

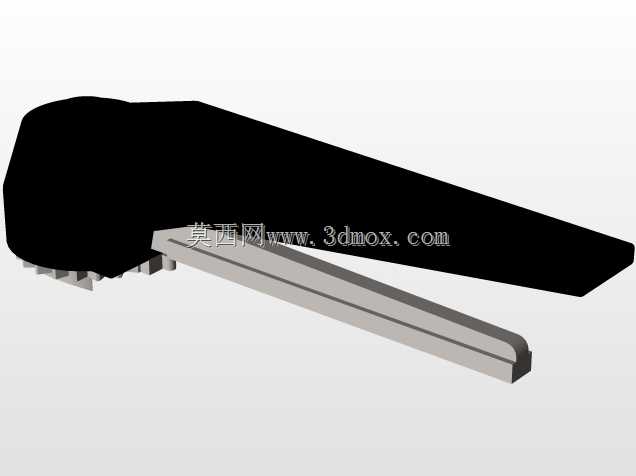

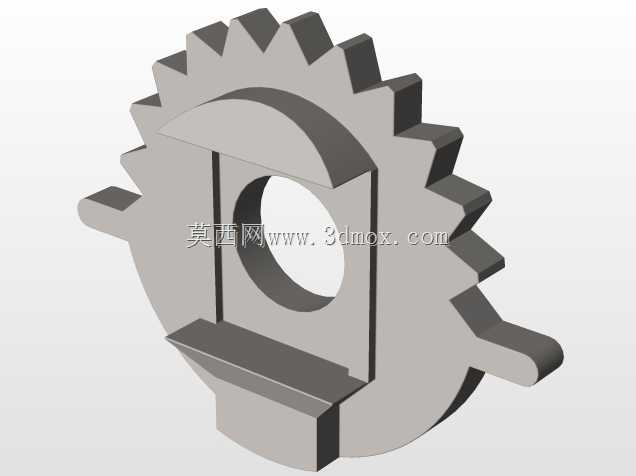

　　设计手柄结构的时候，没有采用常规的多档位齿盘结构，而是做了带弹性锁止的扳把，扳动角度刚好是90度，从全开到全关的行程对应手柄的两个极限位置，现场操作人员不需要看刻度，凭手感就能确认阀门的开关状态，锁止结构藏在手柄和阀杆的连接位置，不会外露积灰，也不会因为管路振动出现自行开关的问题。阀杆和阀体之间的密封采用了双层O型圈结构，没有采用传统的填料函设计，一方面是减少易损件数量，另一方面也是避免填料磨损产生的碎屑掉入管路污染介质，阀杆和阀板的连接采用了扁方加定位销的结构，保证扭矩传递可靠，不会因为长期开关出现阀板空转的问题。

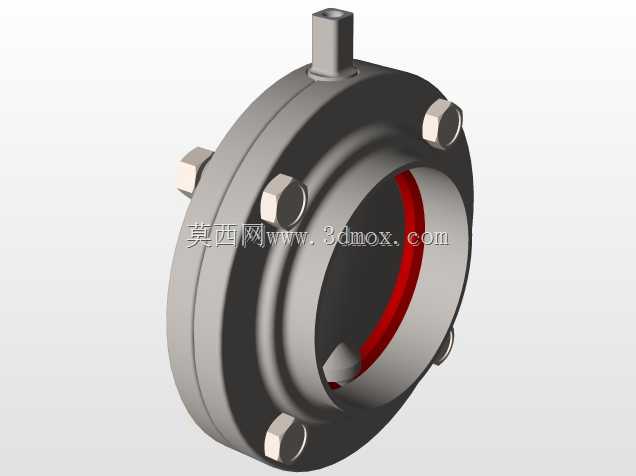

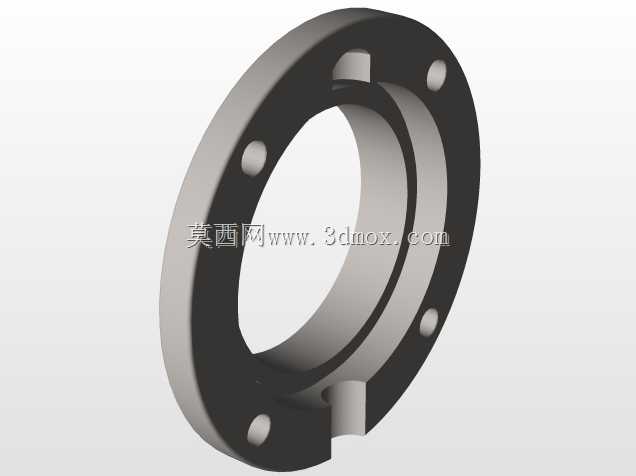

　　做外形尺寸匹配的时候，特意核对了常用卫生级管路的法兰连接标准，阀体两端的密封面凸台尺寸刚好和标准法兰的密封槽匹配，安装的时候不需要额外加调整垫片，只要把法兰螺栓均匀锁紧就能保证密封，螺栓孔的位置做了沉台设计，螺栓头不会突出阀体表面，方便车间做外部清洁，不会有卫生死角。阀板的回转半径做了严格校核，在全通径状态下阀板边缘和阀体内壁的间隙均匀，不会出现擦碰内壁的问题，同时在全关状态下阀板边缘的密封圈能均匀压在阀体的密封面上，密封比压刚好满足低压管路的密封要求，不会因为压合力过大导致密封圈过早老化，也不会因为压力不够出现渗漏。

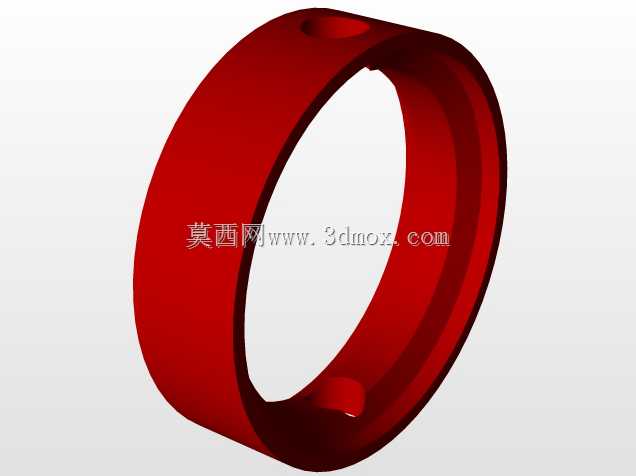

　　从建模的细节来看，所有的连接螺栓都做了实际建模，不是简化的装饰特征，每个螺栓的拧紧空间都做了干涉检查，现场安装的时候普通扳手就能操作，不需要用到特殊工具。手柄的握持部分做了符合人体工学的弧度，表面没有尖锐棱角，操作人员戴防护手套操作的时候也不会打滑。阀体上的连接耳座做了加厚处理，能承受管路安装时的不对中应力，不会因为强行拉配管路出现阀体变形的问题。另外考虑到这类阀门经常需要拆洗消毒，密封圈的安装槽做了圆角过渡，拆装密封圈的时候不会划伤密封面，也不会因为边角应力集中导致密封圈开裂。

　　在实际的管路布局里，这类蝶阀通常安装在罐体进出口、设备接驳点位、管路分支节点，用来做介质通断控制，相比球阀来说它的结构更短，占用的管路安装空间更小，流阻更低，对于粘度稍高的流体介质也能顺利通断，不会出现阀腔积料的问题。建模的时候特意把所有零件的配合公差都做了预留，比如阀杆和阀体的配合间隙、密封圈的压缩量、手柄锁止结构的活动间隙，都按照实际机加工的公差范围做了设定，导出的工程图可以直接用于零件加工，不需要再做尺寸调整。
