40方管配套不锈钢调节支撑脚结构

　　这款支撑调节件主要适配工业铝型材框架、方管焊接机架的水平调平需求，在自动化生产线机架、输送线支架、小型设备机座的安装场景中应用十分广泛。日常设备安装时，车间地面往往存在一定的平整度偏差，尤其是环氧地坪使用年限较长后会出现局部沉降、磨损不平的问题，这类可调支撑脚可以通过螺纹旋合长度的调整，抵消地面的高度差，让整台设备的安装基准面保持水平，避免设备运行时因为机架倾斜出现传动件偏磨、物料输送偏移、振动噪音过大等问题。

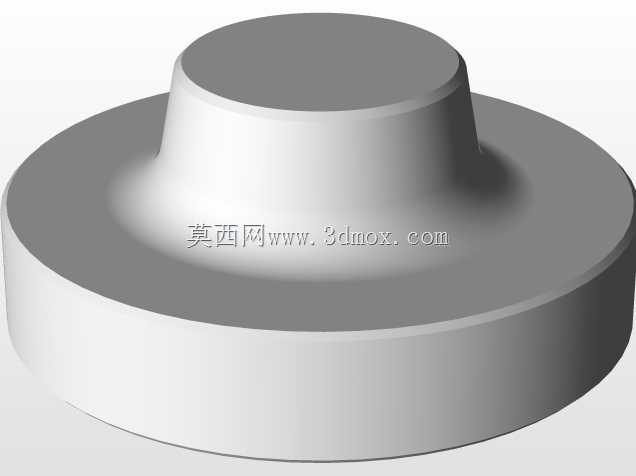

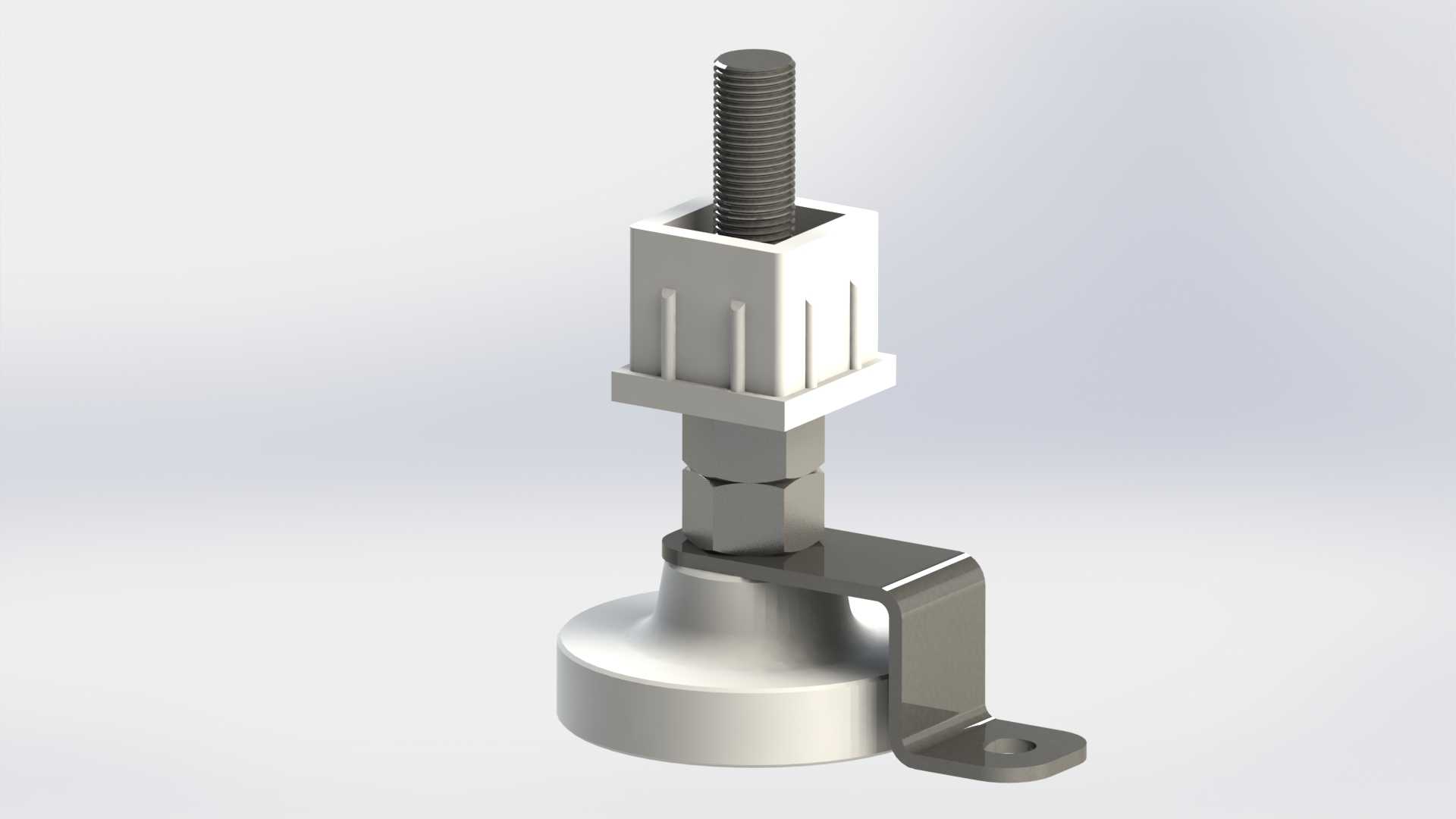

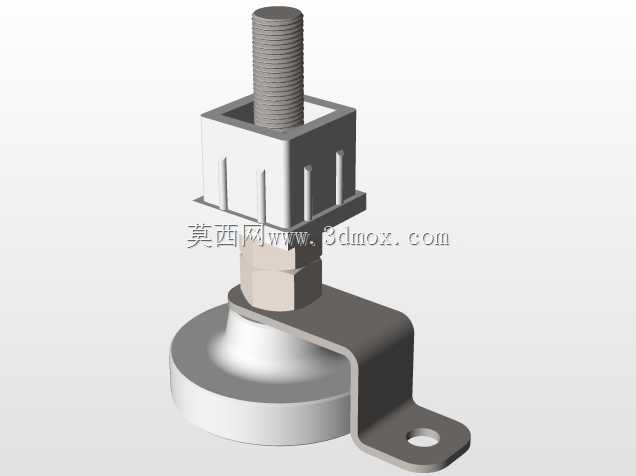

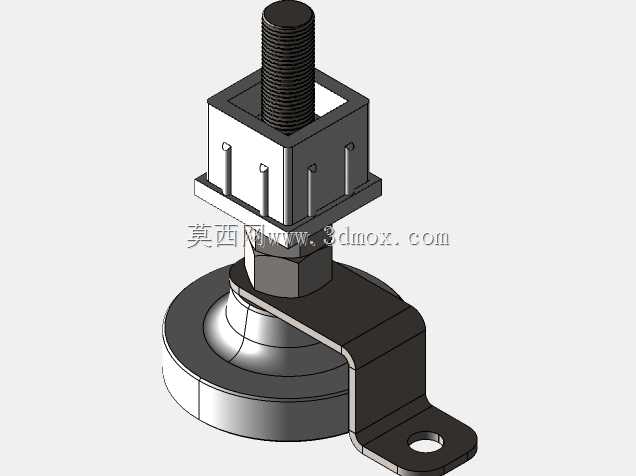

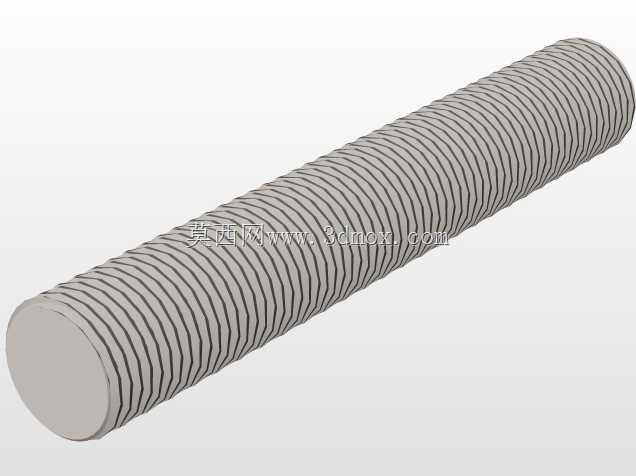

　　从结构设计来看，这款支撑件分为几个功能模块：底部是大直径的PP材质防滑底盘，接触地面时可以增大摩擦系数，同时避免金属底座直接刮伤车间地坪，PP材质本身具备一定的耐油、耐弱酸弱碱特性，适配多数机加工车间、装配车间的地面环境；中间的连接段采用M16规格的304不锈钢螺杆，螺杆长度预留了40mm的调节行程，足够应对常规的地面高度差调整需求，螺杆与底座之间采用活动铆接结构，允许底座存在小角度的自适应偏转，当地面存在微小坡度时，底盘可以完全贴合地面，不会出现单点接触导致的支撑不稳问题；上部的方管适配套是专门针对40×40规格的方管设计，套体内腔尺寸与40方管的外轮廓做了间隙配合，安装时直接将方管端部插入套体即可完成初步定位，不需要额外做复杂的端面加工，套体侧面预留的锁紧结构可以在调整完水平高度后，将套体与方管侧壁锁紧，避免设备运行过程中因为振动导致支撑脚移位、高度发生变化；附带的L型金属固定片可以将支撑脚上部与方管侧壁做二次加固，在设备需要频繁移动、或者存在较大侧向载荷的场景下，能有效提升支撑结构的连接刚性，避免支撑脚与方管连接处出现松脱。

　　安装边界方面，这款支撑件的底盘直径做了优化设计，在保证支撑稳定性的前提下不会占用过多的机架底部空间，单支支撑脚的额定静载荷可以满足中小型设备的承重需求，多支配套使用时可以根据设备的重心分布调整各个支撑点的高度，让整台设备的重量均匀分配到每个支撑脚上，避免单个支撑脚过载出现螺纹变形、底盘压裂的问题。设计过程中针对螺纹配合段做了防卡滞处理，304不锈钢螺杆的螺纹公差按照中等精度配合加工，即使在车间存在少量粉尘、切削液飞溅的环境下，长期使用后依然可以顺畅转动调节，不会出现螺纹锈死、无法调整高度的问题。上部的方管套体采用加强筋结构，在套体的外侧设置了竖向的加强筋，既可以提升套体的结构强度，避免方管插入时撑裂套壁，也可以在安装时作为受力点，方便用工具敲击套体让方管完全插到位。

　　在实际选型应用中，这类支撑脚常和40系列工业铝型材、40×40规格的碳钢方管搭配使用，多用于小型皮带输送机、工作台架、检测设备机架、物料周转架的底部支撑，相比传统的固定焊接地脚，这种可调式支撑脚不需要在安装现场做焊接作业，全部采用装配式连接，安装效率更高，后期设备移位、重新调整水平时也更加方便，不需要切割重新焊接地脚。设计时还考虑了卫生级场景的使用需求，304不锈钢的螺杆材质可以满足食品加工车间、医药包装车间的防腐蚀要求，PP底盘不会掉屑，日常清洁时可以直接冲洗支撑脚位置，不会出现积尘、生锈难以清理的问题。针对不同的安装载荷需求，同系列的支撑脚可以通过更换不同直径的底盘、不同规格的螺杆来适配，这款适配40方管的型号属于通用性较强的规格，在常规的中小型设备机架设计中可以直接选型调用，不需要重新设计支撑结构，能有效缩短结构设计的周期，减少非标件的加工成本。
