垂直式快速夹钳压紧机构三维结构

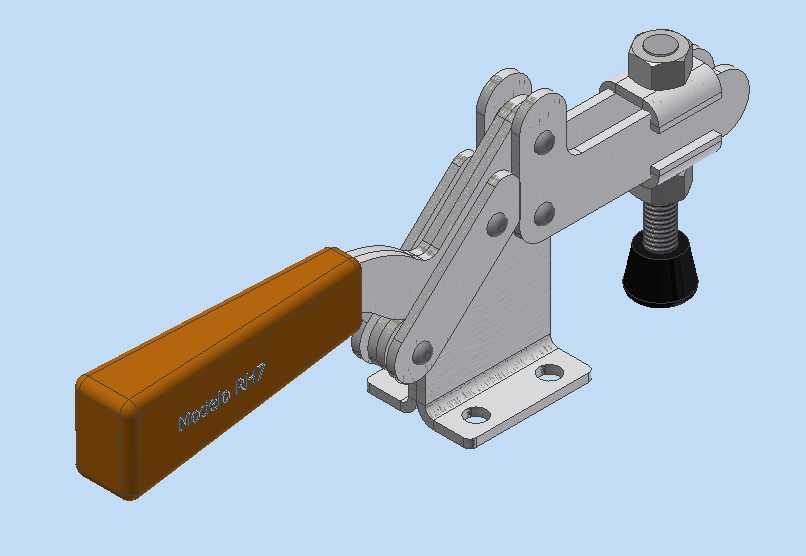

　　这款手动垂直式快速夹钳，是工装夹具领域应用极广的标准压紧元件，在焊接工装、装配治具、检具定位、木工加工、电子元件压合等场景中承担工件快速压紧固定的作用，相比传统螺栓压紧方式，单次夹紧与松脱的操作时间可缩短80%以上，能大幅提升批量作业的工位效率。从结构设计逻辑来看，该夹钳采用肘节死点锁紧原理，通过多组铰接连杆的力臂放大效应，操作人员仅需在手柄处施加较小的握力，即可在压头端输出数百牛的压紧力，当手柄扳动至垂直锁紧位置时，连杆机构越过力学死点，此时即便压头端受到工件的反向反弹力，机构也不会自行松脱，具备可靠的自锁特性，只有主动扳动手柄回程才能解除压紧状态，完全满足加工过程中防松脱的安全要求。压头组件采用可调式结构，

　　带橡胶防滑垫的压头通过螺杆与夹钳主体连接，可根据被压紧工件的实际厚度旋转调节压头伸出长度，适配不同高度差的工件装夹需求，压头端部的橡胶垫既能增大与工件表面的摩擦力避免压紧时工件移位，也能防止刚性压头直接接触工件表面造成压痕、划伤，对表面质量要求高的阳极氧化件、喷涂件、抛光件装夹十分友好。安装底座采用带两个沉头安装孔的法兰式结构，安装时可通过内六角螺栓将夹钳整体固定在工装基板、工作台面或者治具架上，沉头孔设计可让螺栓头部完全沉入底座平面，不会突出表面干涉工件放置或者手柄运动，安装边界需注意预留足够的手柄扳动空间，手柄从松开状态到锁紧状态的转动角度约为90度，侧向需预留至少与手柄长度匹配的操作空间，避免操作时手柄与周边工装结构发生碰撞。

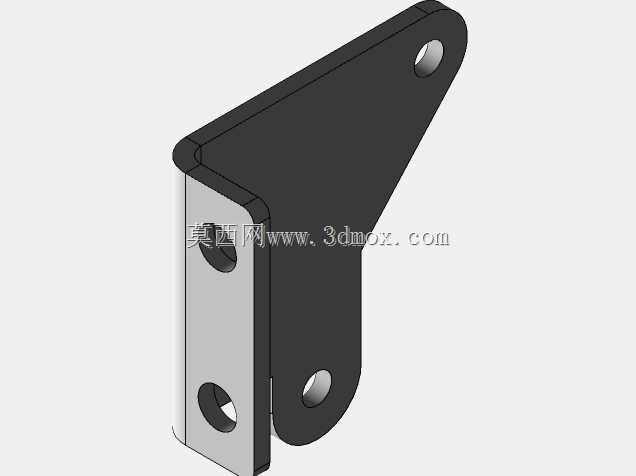

　　夹钳的所有铰接转动部位均采用销轴铆接结构，销轴与连杆孔之间的配合间隙控制在合理范围，既保证转动过程无卡滞，也不会因间隙过大导致压紧位置出现偏移，长期反复使用后铰接部位的磨损量极小，可维持稳定的压紧精度。手柄部分包覆有防滑绝缘握套，握套表面做了防滑纹理处理，操作人员扳动手柄时不易打滑，即便手上沾有少量切削液、油污也能稳定施力，握套的绝缘特性也可在涉及弱电检测的工装场景中避免静电传导损伤敏感电子元件。在实际选型应用中，这类夹钳常根据压头的最大行程、额定压紧力、底座安装尺寸分为不同规格，小规格型号可用于小型电子元件、塑胶件的轻压固定，大规格型号可用于钢结构焊接、厚板加工场景的大压力压紧，设计工装时可根据工件的被压紧力需求、

　　安装空间大小匹配合适的型号，同时要注意压头的压紧位置尽量设置在工件刚性较好的部位，避免压紧力导致薄壁工件产生变形。从三维建模的角度来看，该模型完整还原了夹钳的所有运动部件铰接关系，可直接用于工装装配的干涉检查、运动仿真验证，在设计整套工装时直接调用该模型，可快速完成夹钳的布局，省去从零开始建模的时间，同时能准确核对夹钳在锁紧、松开两个状态下的空间占位，避免工装加工完成后出现运动干涉、操作空间不足的问题。夹钳主体的金属结构件均采用冲压或锻造工艺成型，结构强度高，可承受长期反复的夹紧操作而不变形，表面做了镀镍或者发黑处理，具备一定的防锈能力，可在常规车间环境下长期使用，无需特殊的维护保养，仅需定期在铰接销轴处滴加少量润滑油即可维持顺畅的转动手感。
