电梯项目用快装式卡扣连接构件

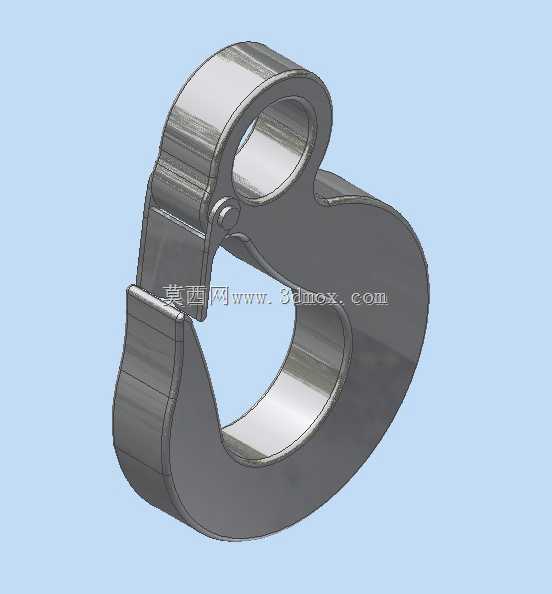

　　这款卡扣式连接件主要面向电梯加装、维保场景的管线与小型附件固定需求，在电梯井道布线、轿厢附件加装作业中，传统的抱箍、扎带固定方式存在安装效率低、后期调整拆卸麻烦的问题，该构件正是针对这类现场作业痛点做的结构优化。从实际使用场景来看，井道内作业空间狭窄，操作人员往往只能单手完成附件固定，这款卡扣的开合结构做了偏心自锁设计，扣合时不需要额外工具，单手按压铰接部位即可完成开合，扣合后依靠自身结构的弹性形变产生预紧力，不会因为电梯运行产生的持续振动出现松脱，适配15-30mm直径的圆管、线缆束的夹持固定，也可用于厚度3-8mm的薄板件侧边挂装。设计阶段首先考虑的是安装边界的适配性，构件整体最大外轮廓尺寸控制在60mm以内，

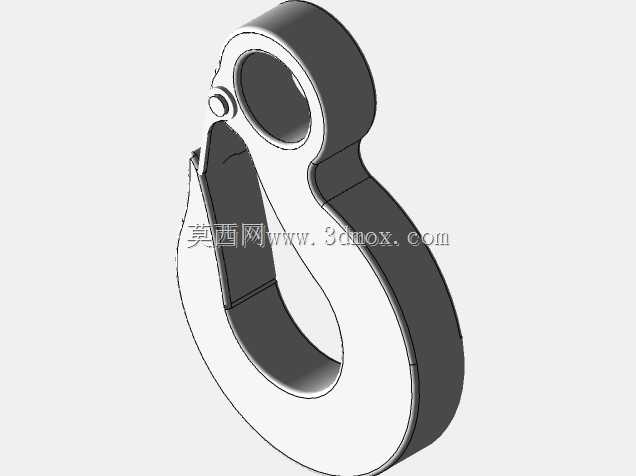

　　不会在狭窄井道内占用过多安装空间，铰接轴的位置做了偏移处理，当卡扣处于闭合状态时，铰接点的受力方向与卡扣开合方向呈12度夹角，这种偏心结构能让夹持力随着外部载荷的增大自动锁紧，避免受外力拉扯时意外脱开。构件的两个夹持弧面做了不等径设计，上方的小弧面用于挂靠固定基准件，比如井道内的预装导轨支架、穿线钢管，下方的大弧面用于固定需要加装的传感器线缆、照明管线或者小型传感器支架，两个弧面的内侧都做了0.3mm深度的滚花纹理，不需要额外加装橡胶垫就能增大接触面摩擦力，同时避免金属硬接触划伤被夹持件的表面防腐层。从结构强度角度考虑，整体采用65Mn弹簧钢冲压成型的工艺路线，壁厚控制在2.5mm，既保证足够的夹持弹力，

　　又不会因为刚度过大导致开合需要过大的按压力，铰接部位采用卷边铆接的工艺，轴与孔的配合间隙控制在0.1mm以内，既保证转动灵活，又不会出现旷量导致的夹持位置偏移。在实际选型适配时，需要注意安装基准件的外径不能超过上方小弧面的最大包容尺寸22mm，被夹持件的外径最大不超过38mm，安装时不需要在基准件上打孔焊接，直接扣合后就能实现可靠固定，对于电梯后期维保作业中需要临时加装传感器、布线的场景，能大幅降低作业时长，避免动火作业带来的安全隐患。构件的外侧轮廓做了全圆弧倒角处理，没有尖锐棱角，避免井道作业时剐蹭作业人员的衣物或者线缆表皮，开合按压的位置做了内凹的指位槽，单手操作时手指能自然贴合施力，即使戴防滑劳保手套也能顺利完成开合操作。

　　不同于常规的标准卡箍，这款构件的挂装结构与夹持结构做了一体化设计，不需要额外的螺栓、扎带等辅件，单个构件就能完成两个部件之间的连接固定，在批量安装作业时，能减少辅件清点、携带的工作量，也避免了辅件掉落井道带来的后续故障隐患。从长期使用的可靠性来看，结构本身没有易损件，弹簧钢材质经过发黑防锈处理，能适应井道内潮湿、多粉尘的工作环境，反复开合次数可达万次以上不会出现弹力衰减，后期需要调整管线位置或者拆卸附件时，只需要按压铰接位置就能打开卡扣，不会破坏原有基准件的表面状态，也不会留下拆卸痕迹，适配电梯项目中频繁调整、加装附件的作业需求。
