LXK-P145滚轮摆臂式行程限位装置

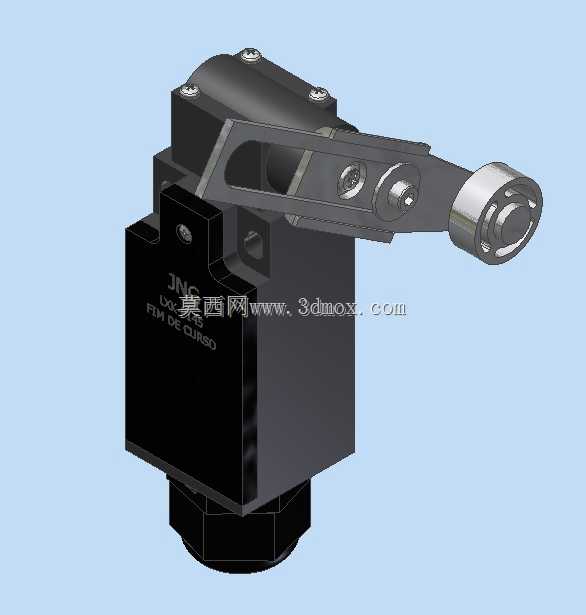

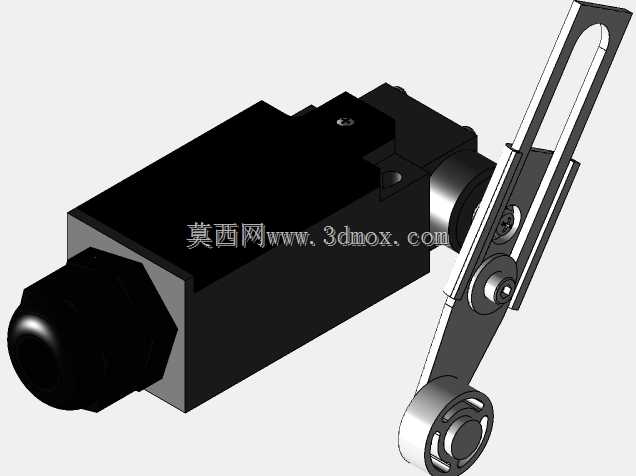

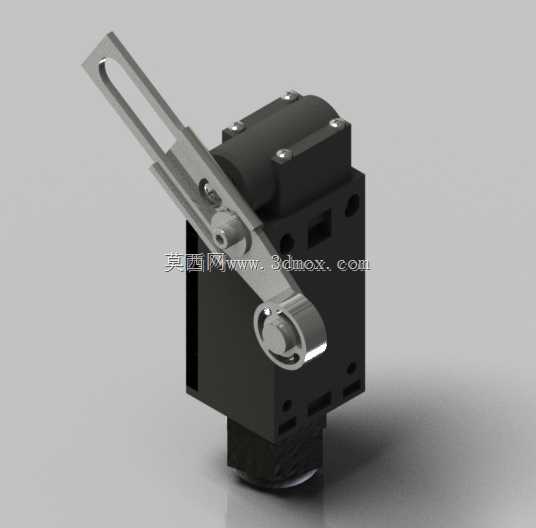

　　在自动化生产线、机床设备、起重输送装备的电气控制回路里，这类带滚轮摆臂的行程限位装置是位置信号采集的核心执行元件，日常工况中主要负责将机械部件的位移量转化为电信号，传递给PLC或继电器控制回路，实现设备的行程限位、到位检测、往复换向、安全联锁等功能，是设备安全运行不可或缺的基础工控元件。从结构设计来看，这款限位装置采用了模块化的分层布局，下部是带外螺纹的安装基座，适配标准的电气安装孔位，基座上方是方形的主体壳体，壳体内部容纳触点动作机构与接线端子，上部伸出的摆臂组件通过转轴与内部的动作机构联动，摆臂末端的金属滚轮采用耐磨轴承钢材质，能够在与运动部件接触时滚动摩擦，减少长期动作带来的磨损，提升元件的使用寿命。设计过程中，

　　摆臂的回转角度做了机械限位，避免超程动作损坏内部触点结构，壳体的拼接缝隙做了密封结构处理，能够适配车间内多粉尘、少量切削液飞溅的常规工业工况，防止异物进入壳体内部造成触点接触不良。安装边界上，下部的螺纹基座可以穿过设备的安装面板，通过配套的锁紧螺母从背面固定，不需要额外设计复杂的安装支架，接线端子位于壳体下部的接线腔，接线完成后可以通过下部的电缆接头引入控制线缆，线缆接头处的密封结构能够避免线缆拉扯造成的接线松脱。实际应用场景中，这类限位装置常被安装在机床工作台的行程两端，作为超程保护的最后一道触发元件，当工作台移动到极限位置时，台面上的撞块接触滚轮摆臂，摆臂偏转触发内部触点，切断设备的进给回路，避免工作台超程碰撞造成设备损坏；

　　在输送线的工位上，这类元件也被用来检测工装托盘的到位位置，当托盘移动到指定工位时，托盘侧边的挡边压下滚轮摆臂，触发信号传递给控制系统，启动后续的装配、检测或分拣工序；在起重设备的行走机构上，这类限位装置还可以作为行走限位，当起重机行走到轨道端部时，摆臂触碰轨道端部的挡铁，触发停止信号，避免起重机脱轨。从结构设计的细节来看，摆臂与转轴的连接采用了可调节的紧固结构，用户可以根据实际安装的撞块位置，调整摆臂的初始角度，适配不同的触发位置需求，不需要重新加工安装孔位，提升了元件的适配性。滚轮的安装采用了销轴加卡簧的固定方式，后期维护时如果滚轮出现磨损，可以快速拆卸更换，不需要更换整个限位装置，降低了设备的维护成本。

　　壳体的材质选用了高强度的工程塑料，兼顾绝缘性能与抗冲击性能，即使在设备运行中出现轻微的碰撞，也不会出现壳体碎裂的情况，同时工程塑料的绝缘性能能够避免壳体带电造成的安全隐患。内部的触点组件采用了速动结构，当摆臂偏转达到触发角度时，触点会快速完成通断动作，避免触点在临界位置出现拉弧现象，延长触点的电气寿命，同时速动结构也能够保证信号触发的一致性，不会因为动作速度慢出现信号延迟的问题。在选型适配时，需要注意摆臂的触发方向与撞块的移动方向匹配，滚轮的接触行程要预留足够的余量，避免撞块超程压坏摆臂结构，同时安装时要保证滚轮的滚动方向与撞块的移动方向平行，减少滚轮的侧向受力，避免滚轮轴出现弯曲变形。日常维护中，需要定期清理滚轮与摆臂缝隙内的积尘、切屑，避免异物卡滞摆臂造成触发失效，同时定期检查接线端子的紧固情况，避免设备运行中的振动造成接线松脱，影响信号的正常传输。
