水平式快速夹钳压紧工装结构设计

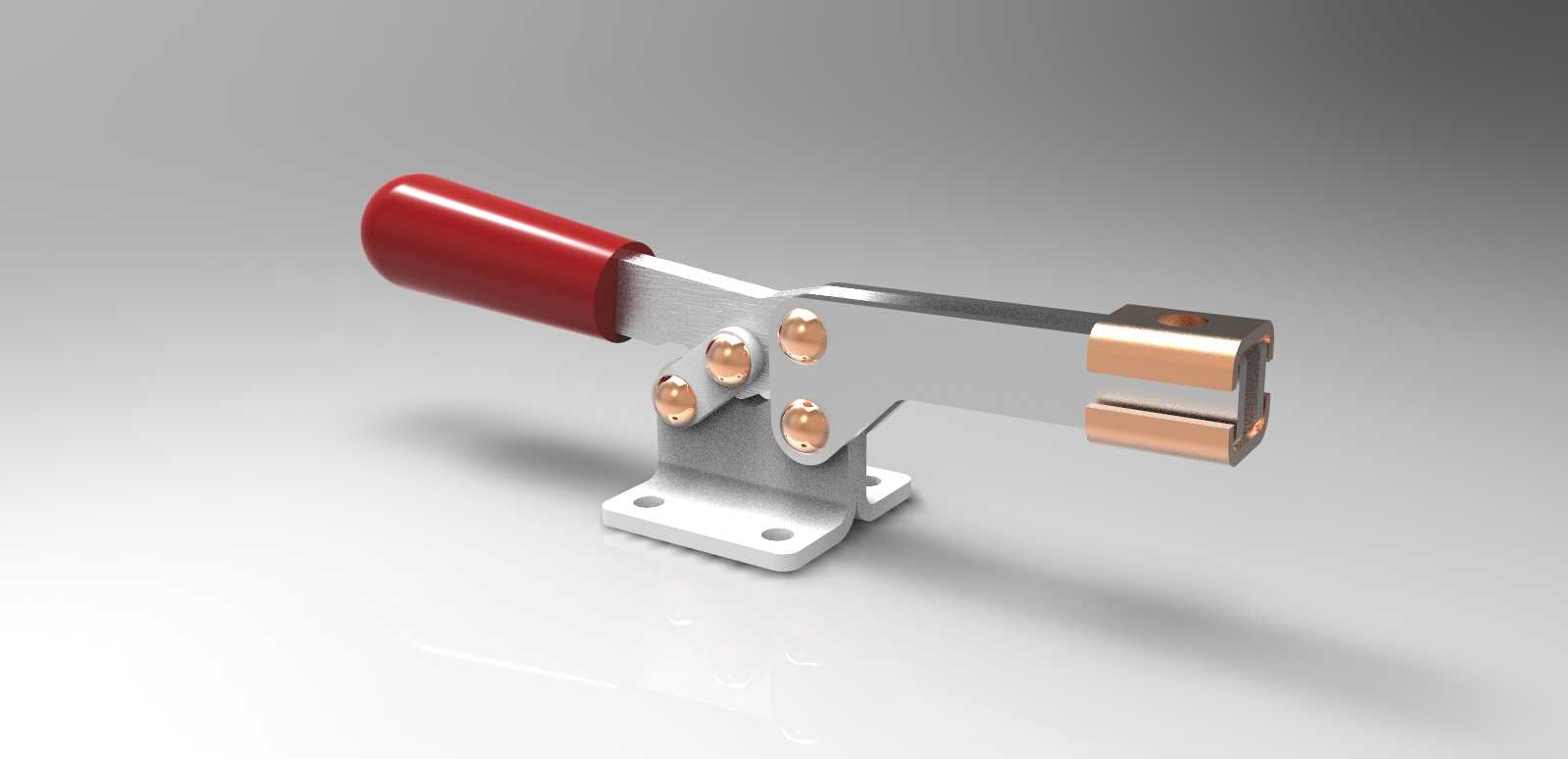

　　在工装夹具设计领域，手动快速压紧件的选型与结构适配，直接影响产线工位的装夹效率与操作便利性，这款水平式肘节快速夹钳，是目前小零件机加工、装配工位、检具定位场景中应用极广的压紧类标准件衍生结构。从实际应用场景来看，这类夹钳常被布置在工装台的定位基准旁，用于PCB板焊接工位的基板固定、小型注塑件飞边修剪时的工件压紧、钣金件攻丝工位的工件锁附，以及非标自动化设备的检修门快开压紧、治具板的快速换型固定，相比传统的螺栓压紧、凸轮压紧结构，它的操作行程更短，单次压紧与释放的动作仅需扳动一次手柄即可完成，操作人员无需借助额外工具，单手就能完成装夹动作，能大幅降低重复装夹的动作耗时。

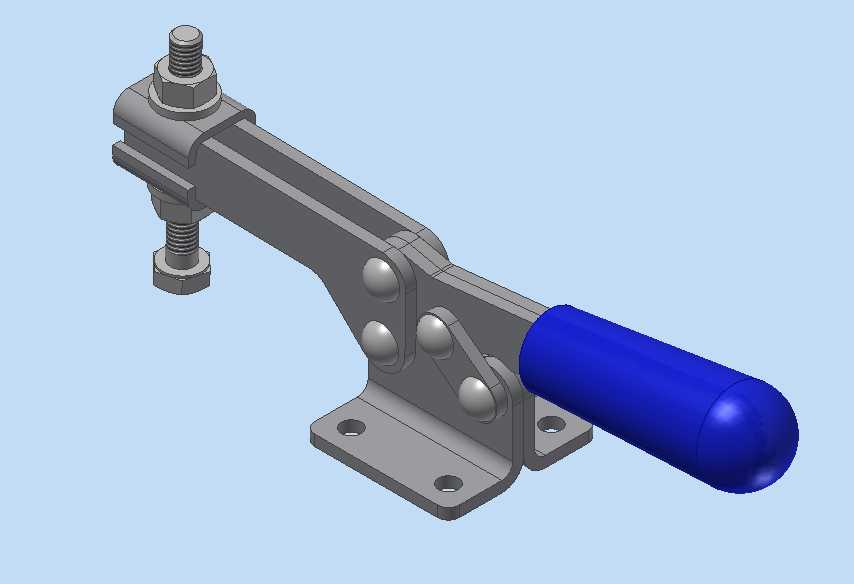

　　从功能特性来看，这款夹钳采用了肘节死点锁紧的机械原理，当手柄扳动到水平锁紧位置时，连杆机构会越过力学死点，此时即使压紧端受到工件向上的反作用力，机构也不会自行松脱，锁紧状态的保持完全依靠机械结构自锁，无需额外的锁止销或者弹簧辅助，可靠性远高于普通的弹簧压紧结构。压头端采用了可调式螺栓结构，螺栓端部带有聚氨酯防滑压头，既可以根据不同工件的压紧高度调整螺栓伸出长度，适配不同厚度的工件装夹需求，也能避免刚性压头直接接触工件表面造成压痕，对于表面质量要求较高的阳极氧化件、喷涂件、精密机加工件十分友好。底座采用了带安装孔的法兰式结构，四个沉头孔可以直接通过内六角螺栓固定在工装基板或者铝型材工作台上，安装时无需额外做避让沉台，直接在安装面打对应规格的螺纹孔即可完成固定，安装边界的容错率较高，即使安装孔位存在0.2mm以内的位置偏差，也不会影响夹钳的动作顺畅度。

　　从设计思路层面拆解，这款夹钳的结构做了多处贴合实际使用场景的优化：手柄部分采用了包覆式蓝色防滑握套，握套的曲面造型贴合人手握持的弧度，长时间反复操作也不会出现硌手的问题，即使手上沾有少量切削液或者油污，也能保证足够的握持摩擦力，避免操作时打滑。连杆铰接处全部采用了销轴铆接的结构，销轴与连杆孔之间预留了合理的配合间隙，既保证了机构动作的顺畅度，不会出现卡滞问题，也控制了铰接处的旷量，避免长期使用后压紧位置出现偏移。夹钳的主体结构采用了碳钢冲压成型工艺，相比铸件结构重量更轻，整体刚性也能满足常规工位100-200kgf的压紧力需求，表面做了镀锌钝化处理，在常规车间环境下具备基础的防锈能力，无需额外做表面防护处理即可长期使用。

　　在尺寸与安装边界方面，这款夹钳的整体长度在锁紧状态下约180mm，底座安装孔的中心距为42mm×22mm，适配M6的安装螺栓，压头的可调行程范围为0-25mm，手柄扳动的开启角度约105度，开启状态下压头的抬起高度约35mm，足够留出工件取放的操作空间，不会出现工件取放时与压头干涉的问题。在实际选型适配时，需要注意根据工件所需的压紧力选择对应规格的夹钳，避免压紧力不足导致工件加工时出现位移，同时要注意压头的压紧位置尽量布置在工件刚性较好的部位，避免薄壁工件被压变形。如果是用于焊接工位，还可以将压头的聚氨酯套更换为金属压头，避免焊接飞溅烫坏防滑套，延长夹钳的使用寿命。这类夹钳的结构标准化程度较高，在做三维工装设计时，可以直接将模型调入装配体，提前预留好操作空间与安装位置，减少非标结构的设计工作量，也能降低后续工装加工的零件成本，缩短工装的制造周期。
