不锈钢弹簧快挂登山扣结构设计

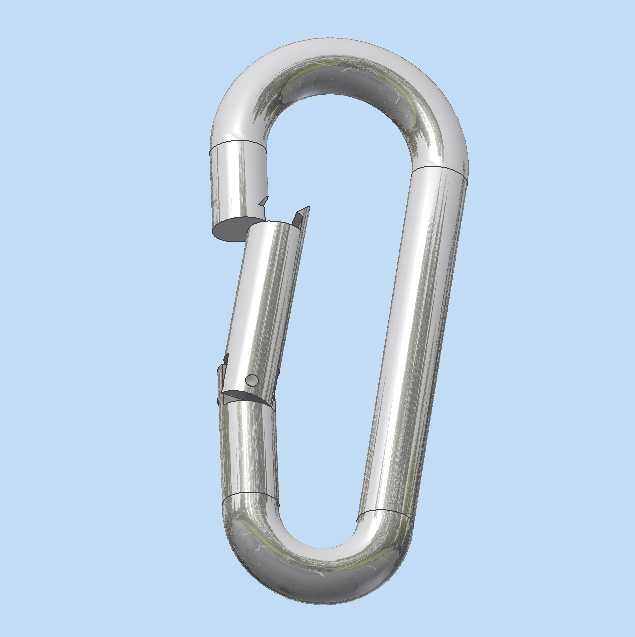

　　这款快挂扣的设计核心围绕快速连接与可靠锁止两大需求展开，主体采用弯管一体成型的D型轮廓，区别于传统冲压拼接的挂扣结构，弯管成型的主体能让载荷沿管壁均匀传递，避免拼接焊缝处的应力集中问题，在承受纵向拉力时，应力分布更贴合金属材料的抗拉特性，不会出现局部应力过载导致的变形断裂。从实际应用场景来看，这类挂扣覆盖户外装备挂载、工业设备临时吊点、工装夹具快换连接、仓储物流索具配套等多个领域，不同场景下的载荷要求差异较大，因此在结构设计时，锁舌部分采用了内置扭簧的自动复位结构，当挂扣受到侧向挤压力时，锁舌不会意外开启，只有主动按压锁舌尾部的解锁区域，才能实现挂点的接入与脱离。

　　设计过程中首先确定的是挂扣的开口尺寸，开口宽度需要满足常规挂点的接入需求，同时不能过大导致整体轮廓冗余，最终的开口边界控制在能顺利穿过直径12mm以内的挂环、织带环等连接件，挂扣整体的内空轮廓做了圆弧过渡处理，避免尖锐棱角对挂载的织带、绳索造成切割损伤，这一点在户外绳索挂载场景中尤为重要，尖锐的金属边缘会在绳索受拉时产生应力切割，大幅降低绳索的破断拉力。锁舌与主体的配合面采用了斜面搭接结构，锁舌闭合后与主体弯管的端面形成完整的封闭环，搭接面的重叠量经过反复校核，即使挂扣承受超过额定载荷的拉力，锁舌也不会从搭接处脱出，扭簧的安装位置隐藏在锁舌与主体铰接的空腔内，避免外界灰尘、水汽直接接触弹簧表面，降低弹簧锈蚀失效的概率，同时铰接轴采用过盈压装的方式与主体连接，不会出现轴销脱落导致锁舌分离的问题。

　　从安装边界来看，这款挂扣不需要额外的安装基座，本身作为独立的连接件使用，使用时只需要确保接入的挂点直径不超过开口尺寸，挂载的载荷方向沿挂扣的纵向中心线分布即可，避免侧向受载，因为D型挂扣的纵向承载能力是侧向承载能力的3倍以上，错误的受载方向会大幅降低挂扣的安全系数。主体表面做了镜面抛光处理，不仅是为了外观质感，更重要的是抛光后的表面能形成更致密的氧化层，提升在潮湿、高盐雾环境下的抗锈蚀能力，适合在户外、海事作业场景下长期使用。锁舌的解锁按压区域做了防滑纹理处理，即使佩戴劳保手套也能顺利按压解锁，不会出现打滑的情况，解锁行程控制在8mm左右，既不会因为行程过短导致误触解锁，也不会因为行程过长造成操作不便。

　　在结构校核阶段，重点验证了三个关键位置的强度：一是弯管主体的圆弧过渡段，这是纵向受载时应力最高的区域，通过调整弯管的壁厚与弯曲半径，让该区域的安全系数达到额定载荷的4倍以上；二是锁舌与主体的搭接位置，通过有限元分析模拟最大载荷下的变形量，确保变形量不会超过搭接面的重叠量，避免受载时锁舌脱出；三是铰接轴的抗剪强度，铰接轴采用与主体同材质的金属棒材加工，双剪切面的设计让抗剪能力远高于挂扣的整体破断拉力，确保失效不会先出现在铰接位置。不同于普通的冲压挂扣，这款弯管结构的挂扣内壁光滑无毛刺，不会对穿过的绳索、织带造成磨损，长期反复挂载使用也不会出现织带起毛、绳索断丝的问题。在实际选型使用时，需要根据挂载的载荷等级匹配对应规格的挂扣，严禁超载荷使用，同时使用前需要检查锁舌的复位是否顺畅，扭簧是否出现疲劳失效的情况，确保锁止功能可靠。
