发电机参数调控用控制器结构设计

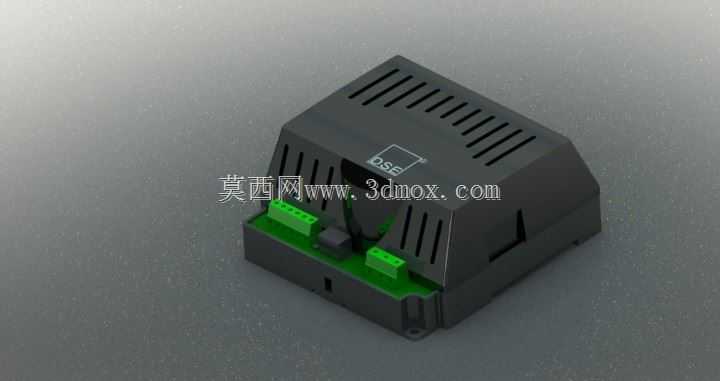

　　在分布式发电、备用电源机组的配套电控体系里，这类控制器是衔接机组运行状态与人工调控逻辑的核心交互部件，日常多部署在发电机机组侧的电控仓内，直接对接机组的电压采样、转速采集、励磁调节回路，承担运行参数实时调整、工况阈值限定的核心作用，区别于大型机组的集成式PLC柜，这类紧凑型控制器更适配中小功率柴油、燃气发电机的单机控制场景，不需要复杂的柜内布线空间，可直接卡装或螺接在机组旁的安装板上。从结构设计逻辑来看，整个壳体采用上下扣合的装配方式，上盖为带斜度的梯台造型，并非单纯的外观造型考量：斜向顶面一方面可以避免仓内凝露直接滴落在接线端子区域，另一方面顶面排布的多组长条散热格栅，顺着斜向的气流走向开设，当机组运行带动仓内空气流动时，

　　气流可顺着格栅缝隙进入壳体内部，带走内部电路板上功率器件的工作热量，格栅的开设宽度控制在1.8mm，既保证通风面积，又能阻挡仓内可能出现的金属碎屑、飞虫进入壳体内部造成电路短路。壳体下半部分为安装基座，基座两侧预留了带沉台的安装孔位，可适配M4规格的安装螺钉，安装孔的中心距按照常规电气配件的通用安装尺寸设定，能兼容市面上多数发电机电控仓的安装孔位布局，不需要额外重新打孔适配。基座正面外露的两组绿色接线端子为螺钉压接式结构，端子的引脚间距为5.08mm，属于工业电气接线的通用间距规格，可适配0.5-2.5平方毫米的多股铜芯导线，端子旁预留了对应的标识刻印区域，实际生产时可直接激光刻印接线定义，避免现场接线出现错接问题。

　　上盖顶面预留的品牌标识区域为下沉式平面，可粘贴铭牌或者直接丝印产品参数，不会因为日常擦拭、磕碰造成标识磨损。从安装边界来看，整个控制器的整体外轮廓尺寸控制在长85mm、宽70mm、总高55mm的范围内，属于紧凑型电控部件，安装时只需要预留出接线侧15mm的导线弯折空间，以及上盖侧10mm的散热通风空间即可，不需要占用过多的仓内安装位置，非常适合小功率机组电控仓空间紧凑的使用场景。内部的电路板安装位采用立柱定位结构，四个角的定位柱高度统一，电路板通过自攻螺钉固定在立柱上，与壳体内壁预留3mm的安全间隙，避免电路板与壳体接触造成绝缘问题，同时间隙也能形成内部的空气对流通道，让热量可以均匀从格栅散出。壳体的上下盖扣合处设计了错位止口结构，

　　装配后止口的重叠宽度为2mm，既可以提升壳体的整体结构强度，避免机组运行时的振动造成上下盖松脱，又能阻挡灰尘、溅水从扣合缝隙进入壳体内部，防护等级可以达到IP30，完全满足发电机仓内的使用环境要求。在实际选型适配时，这类控制器不需要额外的安装支架，直接通过基座的安装孔固定即可，接线时只需要按照端子标识将发电机的采样线、控制线对应压接，不需要复杂的接线工序，现场运维人员可快速完成拆装更换。壳体材质选用阻燃ABS工程塑料，可耐受120摄氏度的长期工作温度，即使内部功率器件出现短时过热，也不会出现壳体熔融、起火的问题，符合电气部件的阻燃安全要求。
