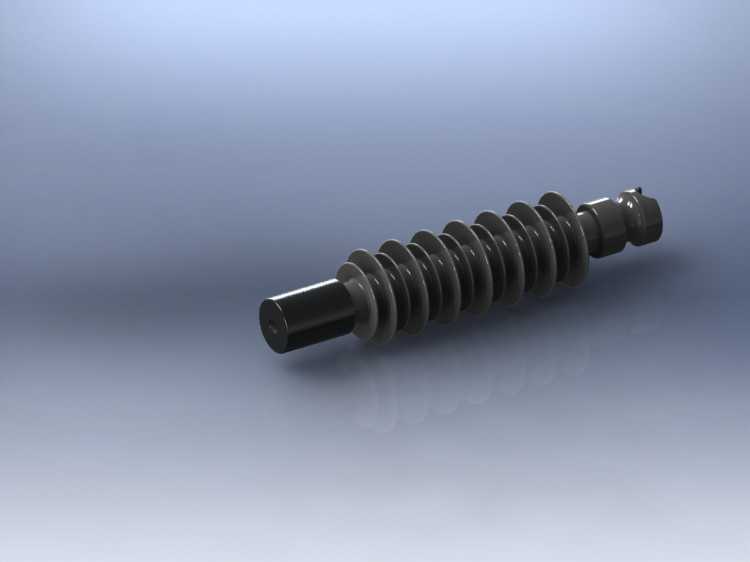

高压输电线路用柱状绝缘构件三维结构

　　在架空高压输电线路的布设场景中，这类柱状绝缘构件是衔接杆塔与导线的核心部件，既要承担固定导线的机械载荷，又要实现带电导线与接地杆塔之间的可靠电气绝缘，避免出现沿面闪络、击穿放电等故障。从结构设计逻辑来看，构件整体采用长柱式布局，一端为适配杆塔金具的连接端，另一端为导线固定端，中间段设置多道连续的伞裙结构，这一设计并非单纯的造型考量：伞裙的凸起结构能够拉长沿构件表面的爬电距离，在雨、雾、露等潮湿气象条件下，水流会顺着伞裙边缘滴落，不会在绝缘表面形成连续的导电水膜，大幅提升湿闪电压阈值，同时伞裙的错落排布也能减少表面积污，降低污闪故障的发生概率。

　　从安装边界维度考量，构件两端的连接结构采用标准化的金具适配尺寸，端部的圆柱连接段直径与常用的悬式、耐张金具卡槽尺寸匹配，安装时无需额外加工转接件，直接通过螺栓锁紧即可完成固定，整体长度适配10kV至35kV电压等级的输电线路绝缘距离要求，安装后构件与杆塔横担、导线之间的安全间隙满足电力施工规范要求，不会出现间隙不足引发放电的问题。构件的伞裙间距经过反复校核，既保证足够的爬电距离，又避免间距过小导致伞裙间积污难以被雨水自然冲刷，同时伞裙的外倾角度设置为12度至15度，既能快速排走表面积水，又能在大风环境下减少风阻载荷，降低构件长期受风力振动出现连接松动的概率。

　　在功能特性层面，构件主体采用绝缘性能优异的硬质材料制作，表面光滑无毛刺，避免局部电场集中引发电晕放电；两端的金属嵌件与绝缘主体之间采用压接加粘接的复合连接工艺，保证机械连接强度的同时，杜绝嵌件与绝缘材料之间出现缝隙，避免水汽渗入导致内部绝缘性能下降。实际线路运行中，这类构件需要长期承受导线的垂直载荷、水平风载荷以及温度变化带来的热胀冷缩应力，因此在结构设计时，绝缘主体的壁厚经过力学仿真校核，在满足绝缘厚度要求的前提下，保证足够的抗弯、抗冲击强度，即使在覆冰工况下，也能承受额外的冰重载荷不出现断裂。

　　建模过程中，需要重点还原伞裙的曲面过渡特征，每一道伞裙的根部都做了圆角过渡处理，避免应力集中，同时端部连接段的卡槽、螺栓孔位置严格按照电力金具标准尺寸绘制，保证模型导入装配环境时，能够直接与配套金具完成虚拟装配，验证安装干涉情况。对于结构设计从业者而言，这类模型可用于输电线路金具装配的干涉校验、杆塔受力仿真的载荷加载参考，也可作为电力设备选型时的结构参照，直观了解不同电压等级下绝缘构件的尺寸差异与结构特点。在三维建模时，伞裙的阵列间距需要严格对应爬电比距要求，不能随意调整间距，否则会导致模型对应的绝缘性能参数与实际产品不符，影响后续仿真计算的准确性；端部连接段的尺寸公差需要按照电力金具的配合公差设置，保证虚拟装配时的配合精度与实际安装状态一致。
