高压线路复合绝缘避雷器结构设计

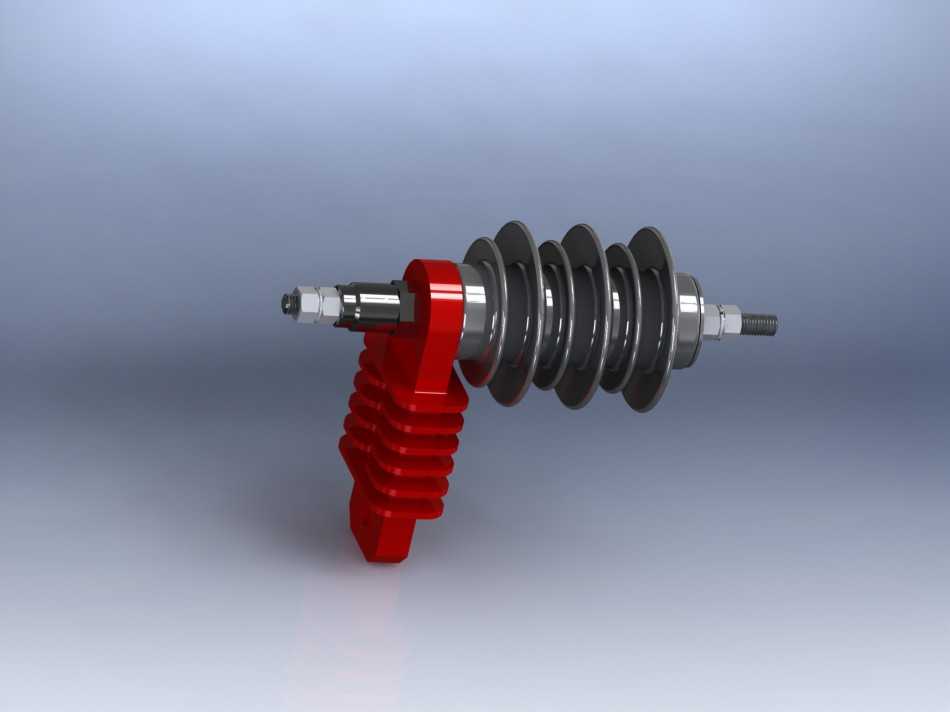

　　在10kV及以下电压等级的架空配电线路、户外箱变进线端、柱上开关配套防护场景中，这类带复合绝缘外套的氧化锌避雷器是限制雷电过电压、操作过电压的核心保护元件，日常运行中需要长期承受工频工作电压，在遭遇雷击或系统操作产生的瞬态过电压时快速导通泄放电流，将线路端的过电压幅值限制在设备绝缘耐受水平以内，避免后端的变压器、开关、计量装置等设备绝缘击穿损坏。从结构设计逻辑来看，这款模型还原的避雷器采用硅橡胶复合外套作为外绝缘主体，多段伞裙结构是外绝缘设计的核心，相邻伞裙的伸出长度、伞间距经过爬电距离核算，能够满足户外污秽环境下的绝缘要求，下雨时伞裙边缘的滴水结构可以阻断连续水膜，避免雨闪事故发生，相比传统瓷外套避雷器，硅橡胶材质的憎水性更强，

　　重量更轻，抗冲击碰撞性能更好，运输和安装过程中不易出现瓷件开裂的问题。模型中红色的抱箍安装支架是现场安装的核心受力部件，支架上的多层伞状凸起和主体绝缘外套的伞裙结构呼应，能够增加支架与主体结合面的爬电距离，避免安装位置出现沿面放电，抱箍的圆弧内径和避雷器主体的绝缘外套外径做了公差匹配，安装时通过螺栓抱紧即可固定，不需要额外打孔破坏绝缘层，支架底部的安装孔位适配标准的横担角钢尺寸，现场安装时直接通过U型抱箍或者螺栓固定在横担上即可，不需要定制加工安装支架。两端的金属接线端采用镀锌钢材质，一端通过螺栓连接线路侧的引流线，另一端连接接地引下线，金属端和内部氧化锌阀片的接触面做了平面度处理，保证接触电阻足够小，

　　避免大电流泄放时接触面过热烧蚀，金属端和绝缘外套的结合位置做了密封压装结构，填充密封胶阻止水汽进入内部，避免内部阀片受潮导致性能劣化。从安装边界来看，这类避雷器的轴向长度通常在300mm左右，最大伞裙直径不超过120mm，安装支架突出主体的垂直高度约80mm，安装时需要保证相邻两相避雷器之间的空气间隙不小于200mm，避免相间放电，接地端的引下线需要和接地网可靠连接，接地电阻满足配电线路防雷的规范要求。设计这类结构的时候，首先要核算内部氧化锌阀片的堆叠长度，保证工频耐压和残压参数满足对应电压等级的要求，阀片外部包裹环氧玻璃布筒作为内绝缘支撑，承受机械应力，外部的硅橡胶伞裙采用整体模压工艺成型，和环氧筒紧密粘接，

　　避免出现分层气隙导致局部放电。安装支架的位置需要考虑整体重心，保证安装后避雷器的重心落在抱箍的支撑范围内，避免长期运行后出现倾斜，支架的厚度需要满足抗风载要求，能够承受12级风力下的机械载荷不出现变形。另外，模型还原的端部接线端子采用螺栓压紧结构，相比传统的焊接端子，现场接线时更方便，不需要携带焊接设备，只需要扳手即可完成引流线的固定，端子上的防松垫圈结构可以避免线路长期振动导致的螺栓松动，保证接触可靠。在实际选型应用中，这类避雷器多用于城郊、山区等雷电活动频繁区域的配电线路，相比传统的保护间隙，它的伏秒特性更平缓，和变压器等设备的绝缘配合更好，不会出现截波导致的变压器匝间绝缘损坏，同时复合外套的防爆性能更好，即使内部阀片故障击穿，也不会像瓷外套避雷器那样出现瓷件爆炸飞溅的问题，对周边设备和运维人员的安全性更高。建模过程中需要重点还原伞裙的曲面过渡，保证伞裙边缘的厚度均匀，避免出现应力集中，同时金属端和绝缘件的配合面要做贴合处理，还原实际产品的装配关系，安装支架的折弯角度要和横担的安装角度匹配，保证安装后避雷器处于垂直状态，伞裙的倾斜角度要满足排水要求，避免伞裙表面积水积污。
