绝缘处理用fnish工艺配套设备结构

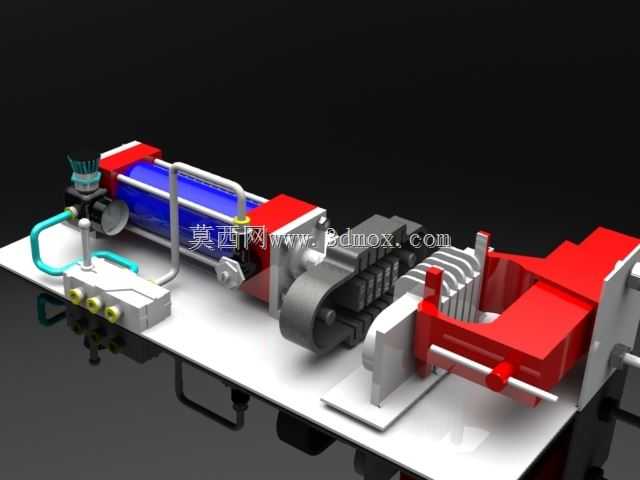

　　这套设备主要面向电子元器件、小型金属结构件的表面绝缘处理工序场景，在产线中承担绝缘介质输送、工件夹持定位、工艺动作执行的核心作用，可嵌入连续式表面处理生产线，也可作为单工位独立设备完成小批量工件的绝缘加工工序。从结构布局来看，设备采用卧式集成安装设计，所有功能组件均固定在统一的钢制安装底板上，底板预留了与生产线机架对接的安装孔位，安装边界可适配多数标准型材机架的安装间距，无需额外改制连接支架即可完成现场固定。设备左侧集成了绝缘介质输送与控制模块，包含介质存储腔体、流量调节组件、管路快接接口，其中管路采用耐腐硬质管材搭配柔性连接段，可抵消设备运行过程中产生的微幅振动，避免管路连接处出现渗漏问题；介质输送模块的输出端设置了多组快插接头，

　　可根据不同工艺需求更换不同口径的输出喷嘴，适配不同规格工件的绝缘介质涂布、浸润需求。中部核心区域设置了动力传输与行程执行组件，采用曲柄滑块搭配导向杆的传动结构，将旋转动力转换为水平方向的往复直线动作，动作行程可通过调整曲柄偏心距进行无级调节，适配不同长度尺寸工件的加工行程需求；传动组件外侧设置了可拆卸的安全防护壳体，既可以避免运行过程中杂物卷入传动副，也能减少车间内粉尘落在传动配合面上，延长部件维护周期。右侧为工件夹持与工艺处理工位，设置了可调式夹持夹具，夹具的夹持面做了绝缘衬层处理，避免加工过程中工件与金属夹具直接接触造成绝缘层破损，夹具的开合采用气动驱动方式，夹持力可通过配套的调压阀进行精准调节，

　　防止薄壁工件在夹持过程中出现变形问题。设备顶部设置了可视化的工艺管路布局，不同功能的管路采用差异化配色进行区分，方便运维人员快速识别管路走向，排查介质输送故障；整体结构的重心沿安装底板中轴线对称分布，运行过程中往复动作产生的惯性力可通过对称结构实现自平衡，降低设备运行时的振动幅度，无需额外加装重型减震地脚即可满足运行稳定性要求。在设计过程中，充分考虑了车间现场的运维便利性，所有易损件均采用标准通用规格，无需定制专用配件即可完成更换；各功能模块之间采用螺栓连接而非焊接固定，当某一模块出现故障时，可单独拆卸对应模块进行维修，无需拆解整台设备，大幅缩短停机维护时间。设备的外形尺寸经过紧凑化优化，在满足所有功能动作行程的前提下，

　　尽可能压缩横向与纵向占用空间，可适配车间内狭窄的工位安装场景，同时设备的进出介质接口、动力接口均设置在设备同侧，方便现场管线的排布连接，减少管线弯折带来的阻力损耗。针对绝缘处理工艺的特殊需求，设备所有与绝缘介质接触的部件均采用耐腐材质制作，可适配常规的绝缘漆、绝缘涂层介质的长期接触，不会出现材质腐蚀造成的介质污染问题；设备的动作节拍可根据前端产线的输送速度进行匹配调整，既可以满足高速连续生产的节拍要求，也可以切换为低速模式完成高精度要求工件的绝缘处理工序。
