自行车波浪边螺旋辐条通风盘式制动器

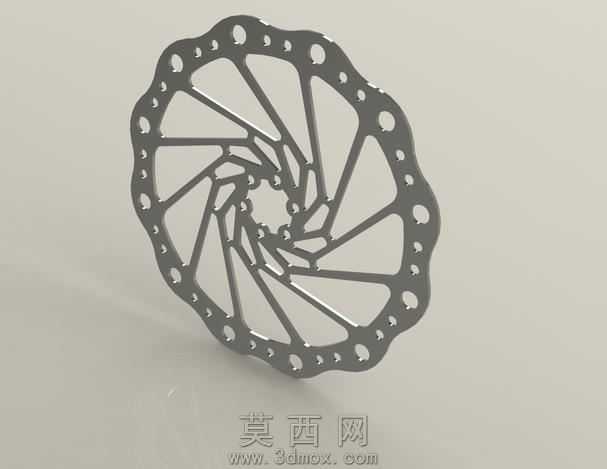

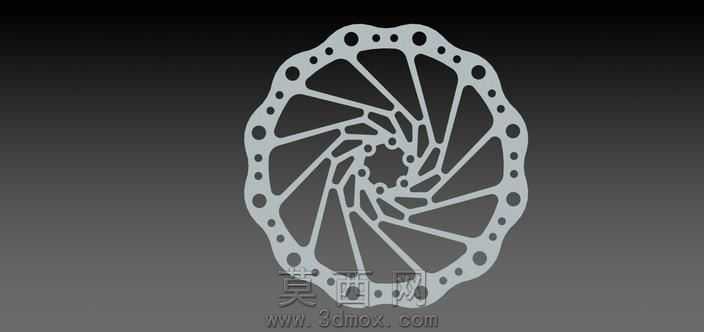

该作品为自行车专用盘式制动器的制动盘三维建模成果，建模阶段以实际自行车碟刹的安装尺寸为基准，先绘制中心安装定位孔的基准草图，确定六等分安装孔的位置度公差，保证与花鼓安装位的匹配精度。外轮廓采用波浪形花边设计，建模时通过样条曲线拟合波浪轮廓，每一处波浪弧度都经过曲率连续校验，避免加工时出现应力集中的尖角。辐条部分采用螺旋放射式结构，从中心安装座向外缘逐步发散，每根辐条的截面做了等强度变厚度处理，靠近中心的位置厚度更大以承受制动扭矩，靠近外缘的位置适当减薄以降低整体重量，辐条之间的镂空区域均匀排布，既保证制动过程中的散热通风效果，又能快速排走制动时产生的磨屑，避免磨屑卡在摩擦片与制动盘之间影响制动手感。制动盘外缘均匀排布圆形散热通孔，建模时通过圆周阵列命令完成孔位排布，每个孔的边缘都做了微小倒角处理，既可以减少应力集中，也能在制动时切割空气形成紊流提升散热效率。材质设定上，主体采用不锈钢材质，渲染时调整金属粗糙度参数模拟真实不锈钢制动盘的哑光金属质感，边缘散热孔处做轻微的磨损质感处理，还原实际使用中的摩擦痕迹。结构设计上充分考虑自行车制动的工况需求，螺旋辐条的排布方向与车轮前进方向匹配，制动时辐条可以更好地分散摩擦片施加的切向力，降低制动盘形变的概率，整体厚度控制在1.8mm，符合山地自行车碟刹的通用厚度标准，安装孔的孔距兼容主流六钉花鼓的安装规格，具备实际生产参考价值。渲染阶段采用柔和的侧光打光，突出制动盘的金属质感和结构层次感，背景选用浅灰色纯色背景，将视觉焦点集中在制动盘本身的结构设计上，通过光影变化清晰展现辐条的螺旋走向、波浪外缘的弧度以及散热孔的排布规律，完整呈现该制动盘兼顾轻量化、结构强度与散热性能的设计特点。
