手摇式烧烤鼓风机三维结构设计

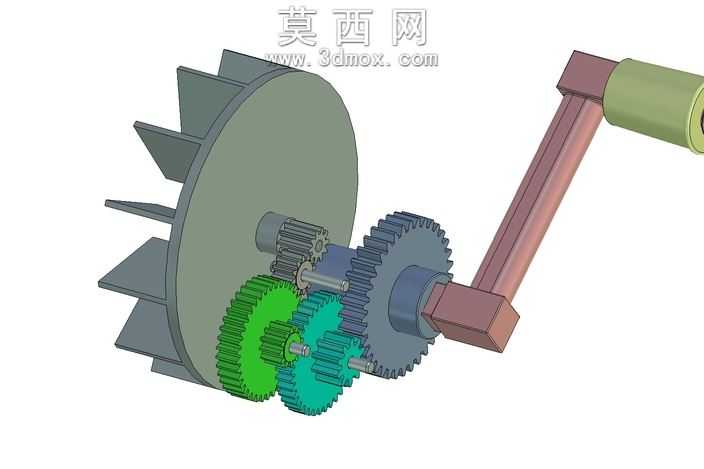

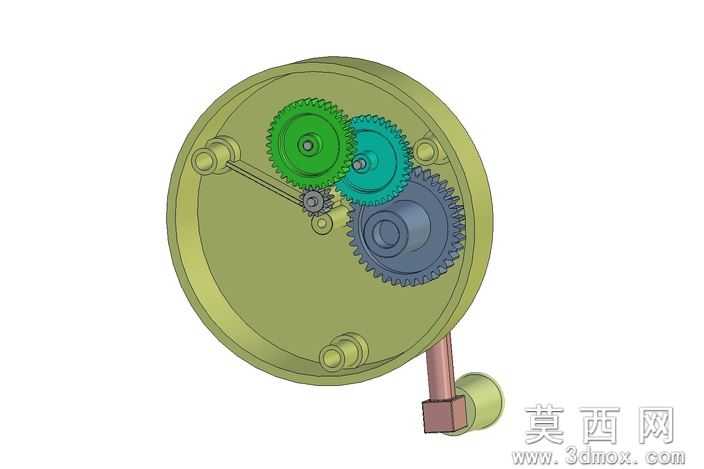

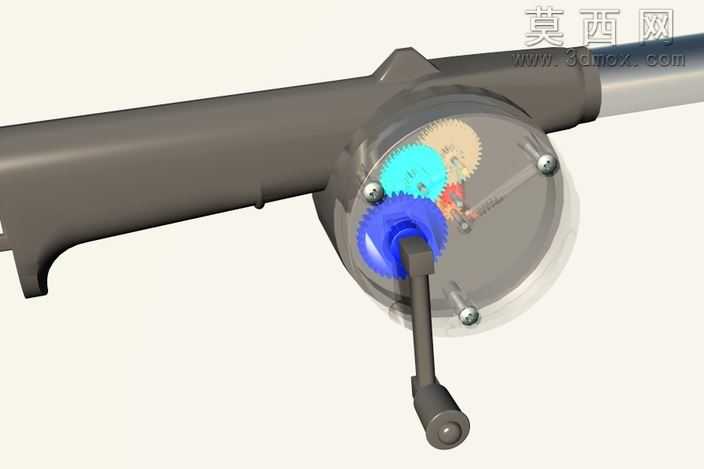

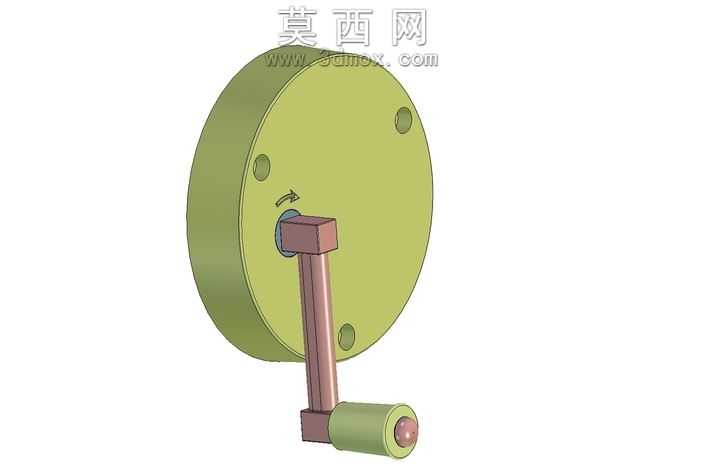

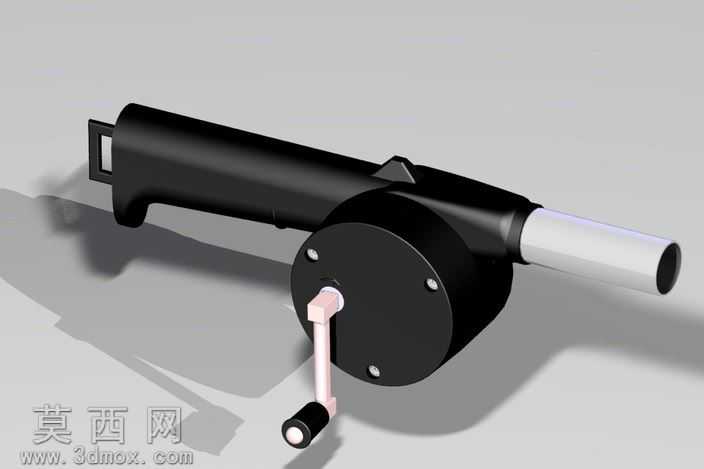

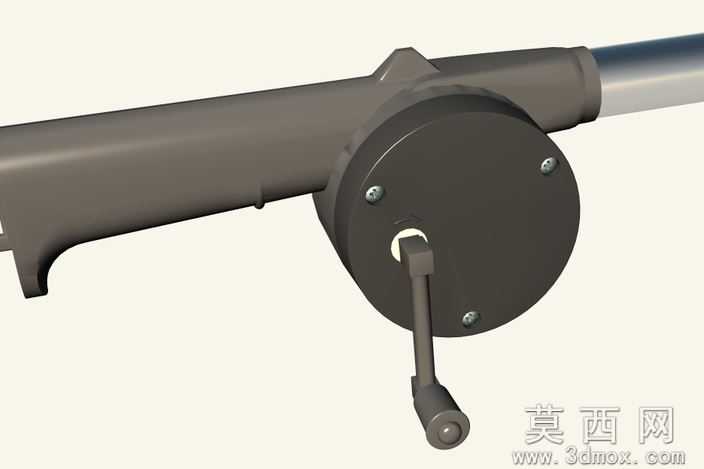

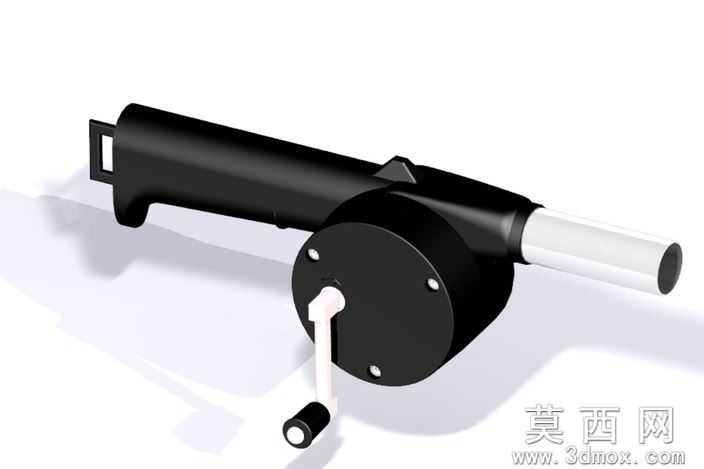

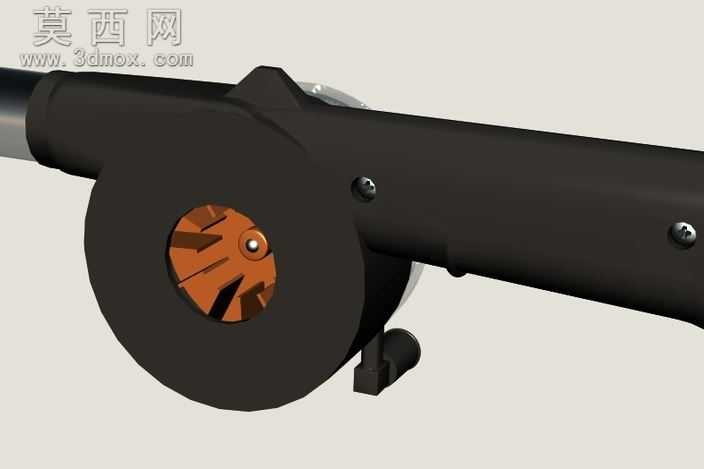

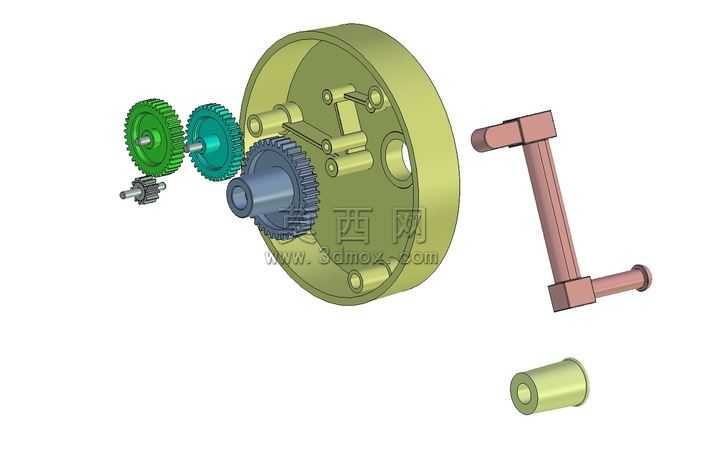

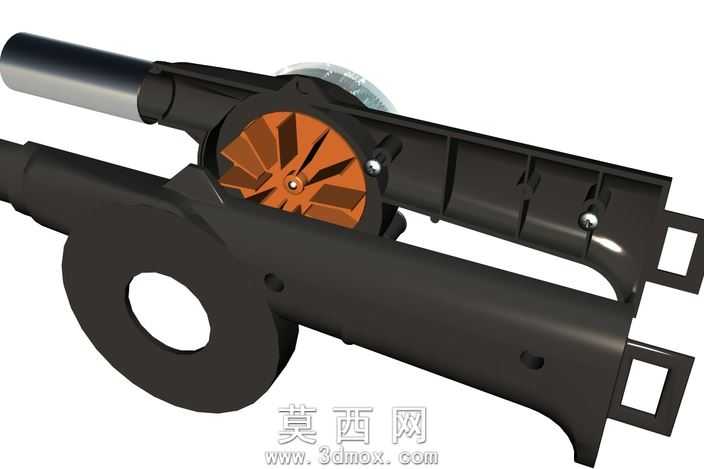

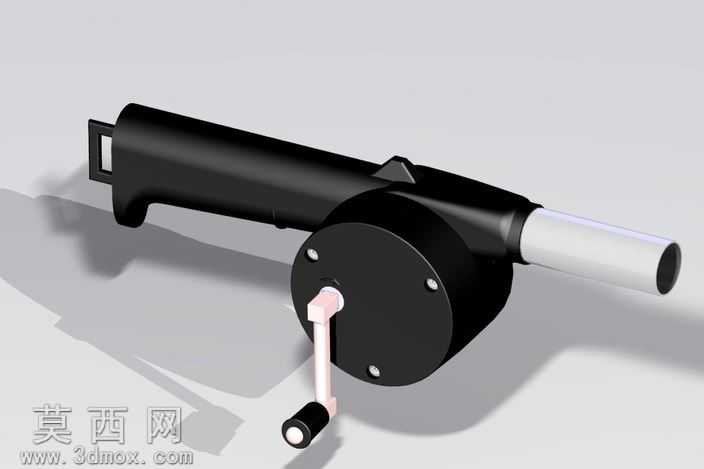

本作品为手摇式烧烤鼓风机的三维建模设计，整体采用手持式便携结构设计，建模过程中严格遵循人机工程学原理，对握持手柄的弧度、直径进行了精细化参数设定，确保用户长时间握持操作时的舒适度，手柄尾部预留挂孔结构，方便日常收纳悬挂。模型主体的风腔壳体采用回转体结构建模，通过旋转凸台特征生成基础轮廓，再对壳体边缘做圆角过渡处理，避免尖锐棱角带来的使用安全隐患，壳体表面通过阵列特征均匀布置固定螺丝孔位，还原实物的装配连接结构，保证上下壳体的拼接精度。摇柄组件采用曲柄摇杆传动结构建模，摇臂与转轴的连接位置做了限位结构设计，避免摇转过程中出现滑脱问题，摇柄末端的手持握头做了滚花纹理的材质模拟，提升手摇操作时的摩擦力，防止打滑。出风筒采用细长圆柱结构建模，与风腔主体的连接位置做了锥形过渡风道设计，能够有效聚拢气流，提升出风的集中性，保证送风时可以精准对准炭火位置。材质渲染阶段，手柄与风腔壳体采用哑光黑色工程塑料材质，调整材质的粗糙度参数模拟磨砂塑料的质感，还原普通民用工具的实用质感；出风筒采用浅灰色哑光金属材质，模拟镀锌铁皮的表面效果；摇柄组件采用亮面金属与黑色防滑塑料结合的材质搭配，区分不同部件的材质属性，提升模型的真实感。设计过程中充分考虑产品的使用场景，针对户外烧烤的使用需求，整体结构无复杂电子元件，纯机械传动的结构可靠性更强，能够适应户外复杂的使用环境，各部件的装配间隙经过反复校核，保证手摇传动过程中不会出现结构干涉，摇转手感顺畅无卡顿，风道内部做了平滑曲面处理，减少气流流动时的风阻，提升鼓风效率，模型完整还原了产品从外部壳体到内部传动连接的全部结构细节，可用于产品结构展示、3D打印验证以及相关教学演示使用。
