卧式承压罐体带安装支脚结构设计

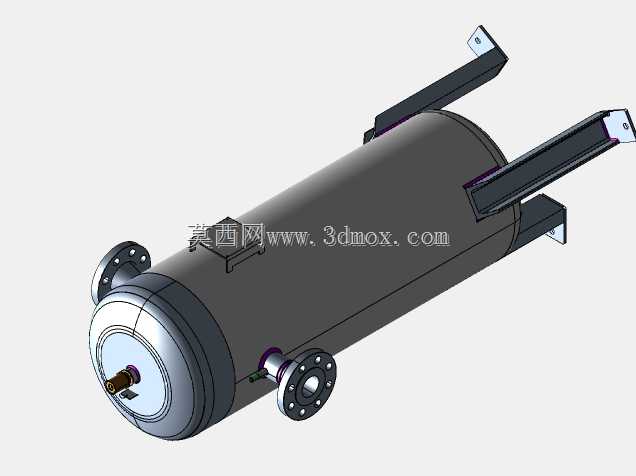

　　在化工流体输送、中小型工艺介质暂存、实验级反应配套的场景里，这类卧式承压罐体的结构合理性直接决定了现场安装效率与长期运行稳定性。不同于立式罐体的垂直受力逻辑，卧式布置的罐体需要将自身充液后的总重量均匀分散到支撑结构上，同时还要兼顾外接管路的对接公差、现场检修的操作空间预留。从结构细节来看，罐体主体采用等径圆筒搭配两端标准椭圆封头的构型，椭圆封头的曲面过渡能有效降低承压状态下的应力集中系数，相比平盖封头可以在同等壁厚下承受更高的内压，适合带压工况下的介质存储或缓冲需求。罐体端部伸出的轴类结构，是为配套内置功能组件预留的安装位，现场装配时可以通过该轴端连接驱动或检测部件，无需额外在封头上开大尺寸安装孔，减少了密封失效的风险点。

　　筒身分布的三个法兰接口，分别对应不同的工艺管路连接需求：端部封头处的小口径法兰可作为介质进出或排气排液口，筒身侧面的两个同口径法兰可对接旁路循环管路、检测仪表或者安全泄放装置，法兰的密封面采用突面结构，适配常规的非金属垫片密封，能满足多数中低压工况的密封要求。支撑结构采用三组向外延伸的型钢支脚，支脚与筒身的连接位置经过受力核算，避开了筒身的焊缝区域，支脚末端开有长圆形安装孔，现场安装时可以抵消基础施工带来的位置误差，降低预埋地脚螺栓的定位精度要求。支脚的悬挑长度经过优化，既保证了罐体底部与安装基础之间留有足够的操作间隙，方便后期做防腐处理或者底部排液操作，又不会因为悬挑过长导致支脚受力后产生过大变形。设计这类罐体结构时，

　　首先要根据额定工作压力确定筒身与封头的壁厚，再结合充液后的总重量核算支脚的截面尺寸与焊接强度，同时要考虑外接管路的受力对罐体接口的影响，避免管路重量直接作用在法兰接口上造成焊缝开裂。安装边界方面，罐体的轴向长度要匹配现场安装区域的预留空间，支脚的安装孔位间距需要和现场基础的预埋螺栓位置对应，筒身法兰的朝向要提前和管路布局对齐，减少现场安装时的管路弯折。不同于大型工业储罐的厚重设计，这类中小型罐体更注重安装灵活性与接口适配性，支脚的角度设计让罐体放置时具备足够的抗倾覆能力，即使在充液状态下受到一定的侧向推力也不会发生移位。筒身表面预留的小型凸台结构，是为了安装铭牌或者小型检测元件，不需要额外在筒身上焊接支架，减少了对罐体母材的损伤。

　　在实际选型应用中，这类罐体可以作为缓冲罐、小型气液分离罐或者工艺介质的中间存储罐使用，适配水处理、精细化工、实验装置配套等多个场景，结构上的标准化接口设计可以和多数常规工业管路直接对接，不需要额外制作过渡连接件。建模过程中需要特别注意封头与筒身的相贯线处理、支脚与筒身焊接位置的倒角过渡，避免应力集中点的出现，同时法兰接口的位置尺寸要严格遵循相关管路标准，保证后期装配时的互换性。
