差速器用锥齿轮传动结构设计

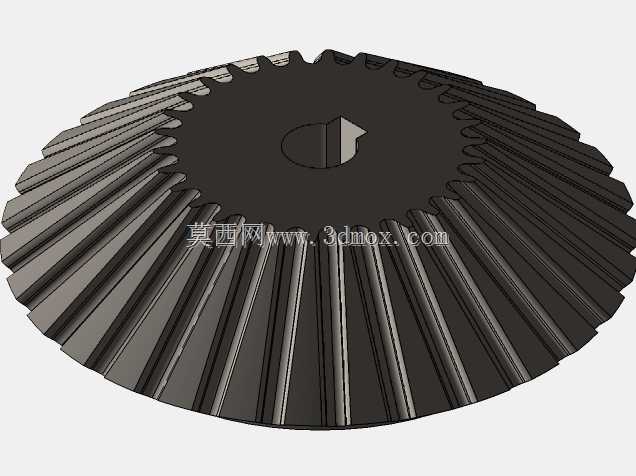

　　在车辆传动系统的差速机构设计中，这类锥齿轮是核心动力传递构件，主要承担左右驱动轮的转速差调节与扭矩分配功能，广泛应用于乘用车辆、商用车辆、非道路工程车辆的驱动桥总成中，也可适配部分需要正交轴传动的工业传动场景。从实际工况适配角度看，该锥齿轮的齿形采用渐开线锥齿设计，齿向沿节锥母线方向分布，能够保证正交轴传动过程中齿面接触应力均匀分布，避免偏载导致的齿面过早磨损，在车辆转弯、路面附着力不均的行驶状态下，可通过与配套行星锥齿轮的啮合滑动，实现两侧驱动轮以不同转速转动，同时持续传递动力，避免轮胎拖滑磨损，保障行驶稳定性。设计过程中首先确定了节锥角参数，匹配差速器壳体的安装内腔边界，齿顶圆直径适配差速器壳体内腔的径向安装空间，

　　中心的D型轴孔直接与差速器半轴配合，通过D型切面传递扭矩，相比普通平键连接减少了键槽带来的应力集中，提升了半轴与齿轮的连接可靠性，轴孔的轴向长度与差速器内半轴的支撑跨距匹配，保证齿轮安装后不会出现轴向窜动。齿部参数设计阶段，结合差速器工况下的低速大扭矩传递需求，选取了合适的模数与齿数以保证齿根弯曲强度，齿面预留了合理的啮合侧隙，能够容纳传动过程中热膨胀带来的尺寸变化，同时适配润滑油脂的存留，降低齿面啮合磨损。齿轮背面的辐板采用等厚度设计，在保证整体结构刚度的前提下尽可能降低转动惯量，减少差速器动作过程中的转动阻力，辐板与齿圈的过渡位置采用圆角过渡，避免应力集中导致的辐板开裂，适配车辆行驶过程中频繁变载、冲击载荷的工况。

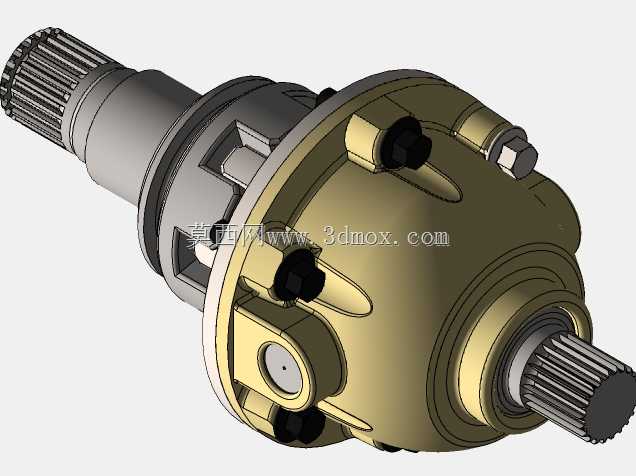

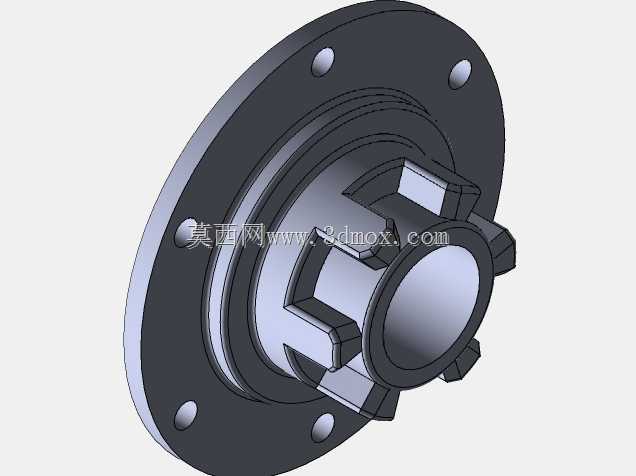

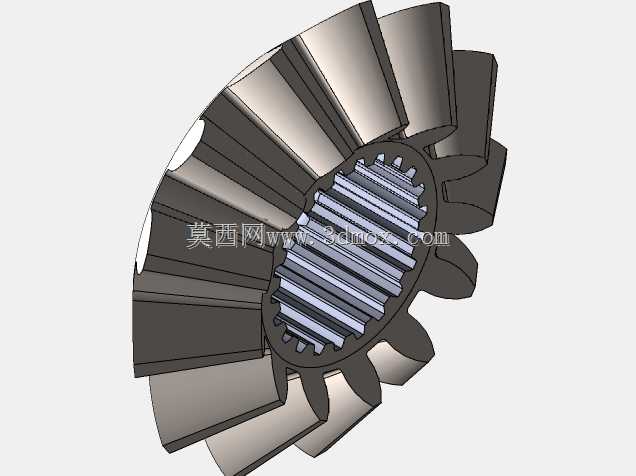

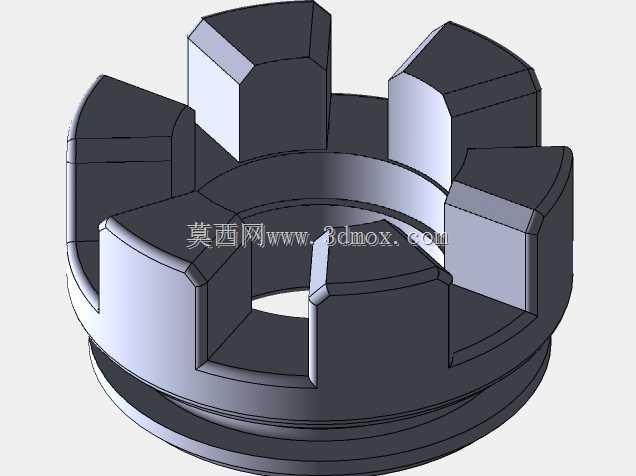

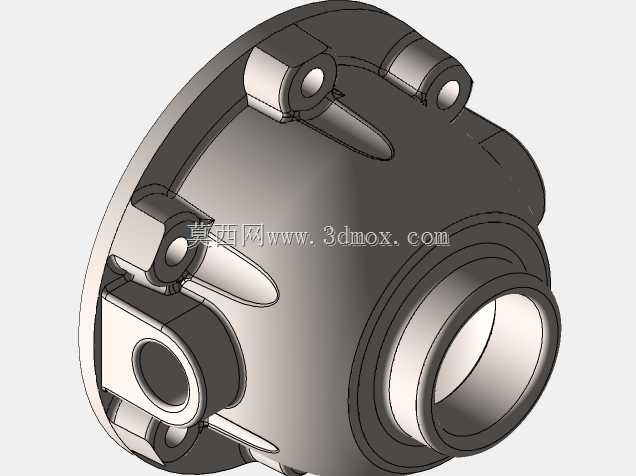

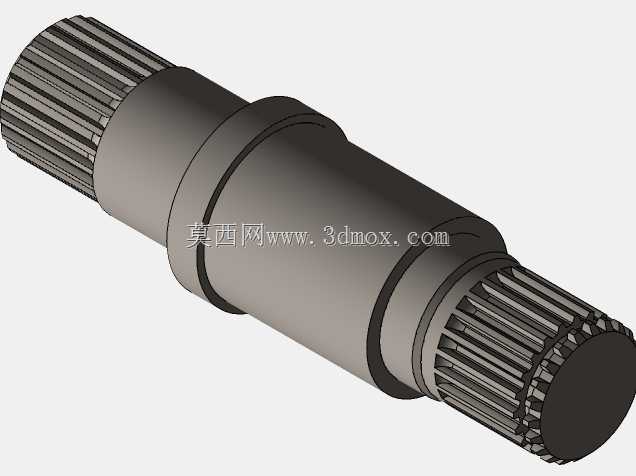

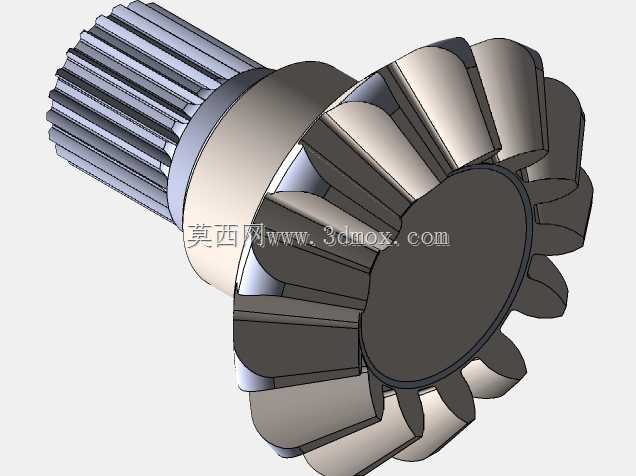

　　从安装边界来看，该锥齿轮的背锥面与差速器壳体内的支撑端面贴合，轴向定位依靠轴肩与壳体挡圈实现，径向定位通过中心轴孔与半轴的配合公差保证，啮合间隙可通过差速器两侧的调整垫片进行微调，装配过程中无需额外加工定位结构，适配现有主流差速器壳体的安装尺寸，可直接替换同参数的原厂锥齿轮部件。实际应用中，该锥齿轮与差速器内的行星齿轮、半轴齿轮形成完整的差速传动副，当车辆直线行驶时，两侧驱动轮阻力相同，行星齿轮仅随差速器壳体公转不发生自转，动力均匀传递至两侧半轴；当车辆转弯或行驶在不平路面时，两侧驱动轮行驶距离不同，行星齿轮在公转的同时发生自转，吸收两侧半轴的转速差，保证动力持续输出的同时允许车轮以不同转速转动，避免传动系统出现内应力。

　　建模过程中严格遵循锥齿轮的啮合原理，齿形通过参数化生成保证齿面精度，所有过渡圆角、安装孔位的尺寸均按照实际加工公差要求设定，可直接用于工程样件的加工生产，也可作为传动系统教学、差速器原理演示的三维参考模型，帮助结构设计人员理解差速齿轮的啮合逻辑与安装配合关系，在进行驱动桥设计时可直接调用该模型进行装配干涉检查、传动运动仿真，验证差速动作的合理性，缩短产品开发周期。
