两款规格阶梯式传动车轴结构设计

项目分类:通用机械零部件 发布时间:2022-03-03 ID:569332
  • 两款规格阶梯式传动车轴结构设计
  • 两款规格阶梯式传动车轴结构设计

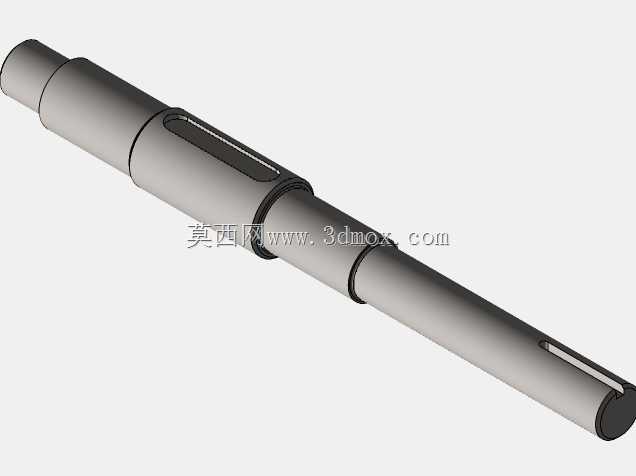

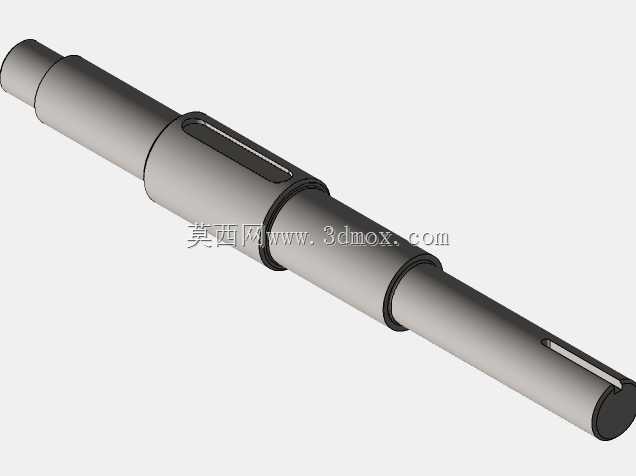

  在常规的传动系统布局里,车轴作为核心的扭矩传递与载荷承载部件,其结构合理性直接决定整套传动机构的运行稳定性与服役寿命,本次呈现的两款不同规格车轴,分别适配不同载荷等级、不同安装空间的传动场景,覆盖中小功率输送设备、轻型工程机械行走机构、常规工业传动单元的配套需求。从实际应用场景来看,475mm总长规格的车轴更适配安装空间紧凑、径向载荷偏小的传动单元,比如轻型带式输送机的从动辊配套轴、小型农用机具的轮边支撑轴,这类场景下轴件不需要承担过大的冲击载荷,更多是传递稳定的旋转扭矩、支撑回转部件的径向重量;而496mm总长规格的车轴,轴身各段轴径的阶梯差设计更偏向重载场景,可适配中型工程机械的行走轮轴、工业减速机的输出传动轴,能承受一定的轴向窜动载荷与交变冲击载荷,满足长时间连续运转的强度要求。

  从功能特性来看,两款车轴均采用阶梯轴结构设计,不同直径的轴段分别承担不同的功能:轴端的细直径段用于安装轴承、密封件,与轴承内圈过盈配合实现轴件的回转支撑,轴肩位置作为轴承安装的定位基准,严格控制轴肩的过渡圆角半径,避免应力集中导致的轴件疲劳断裂;轴身开设的键槽结构,用于安装平键实现轴与轮毂、传动轮、联轴器的周向固定,确保扭矩传递过程中不会出现相对打滑,键槽的位置选择避开轴件应力集中的轴肩过渡区域,同时保证键槽的对称度公差符合传动配合要求,减少运转过程中的动不平衡量。

  设计思路上,两款车轴均遵循等强度设计原则,根据轴件各段承受的弯矩、扭矩大小匹配对应的轴径尺寸,在满足强度、刚度要求的前提下尽可能减少轴件的整体重量,降低材料成本与转动惯量。轴身的表面粗糙度根据配合需求做差异化设计:与轴承、轮毂配合的轴段表面粗糙度控制在Ra1.6范围内,保证配合面的接触精度;非配合的轴段表面粗糙度控制在Ra6.3即可,减少不必要的机加工工序。轴端均设计有倒角结构,方便装配过程中轴承、密封件、传动轮的顺利导入,避免装配时刮伤配合零件的内孔表面;轴上的退刀槽、砂轮越程槽结构严格符合机加工工艺要求,确保车削、磨削加工时能完整加工各配合面,不会出现加工残留的凸台影响装配精度。

  从安装边界来看,475mm总长规格的车轴最大轴径为50mm,各阶梯轴段的长度尺寸严格匹配对应安装位的轴承宽度、轮毂宽度、密封件安装空间,安装时需保证两端轴承座的同轴度公差在0.02mm范围内,避免轴件受附加弯矩导致运转过程中出现弯曲变形、轴承过早损坏的问题;496mm总长规格的车轴最大轴径为60mm,键槽的宽度、深度尺寸适配标准平键规格,安装时平键与键槽的配合采用过渡配合,既保证装配便利性,又能避免运转过程中平键出现窜动。两款车轴的轴肩定位高度均符合轴承安装的定位要求,不会出现定位高度不足导致轴承轴向窜动、或是定位高度过高导致轴承拆卸困难的问题。在实际选型应用中,可根据传动系统传递的额定扭矩、支撑点跨距、承受的径向与轴向载荷大小,匹配对应规格的车轴,装配前需对各配合面进行清洁,涂抹适量润滑脂减少装配阻力,装配后需手动盘车检查轴件回转是否顺畅,有无卡滞、偏摆的问题,确保投入使用后能稳定传递动力、支撑回转部件。
