传感器安装固定铰接支座结构设计

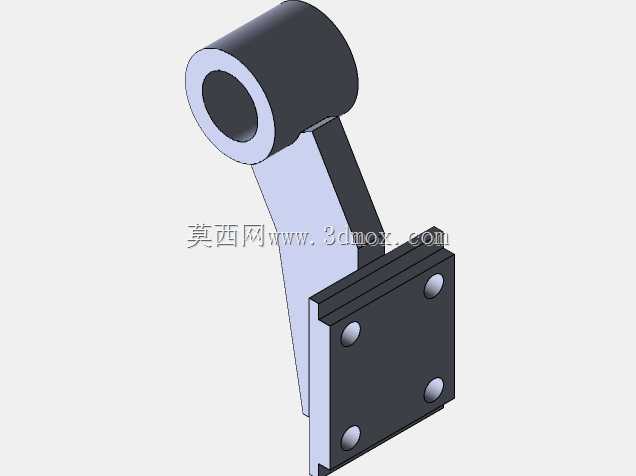

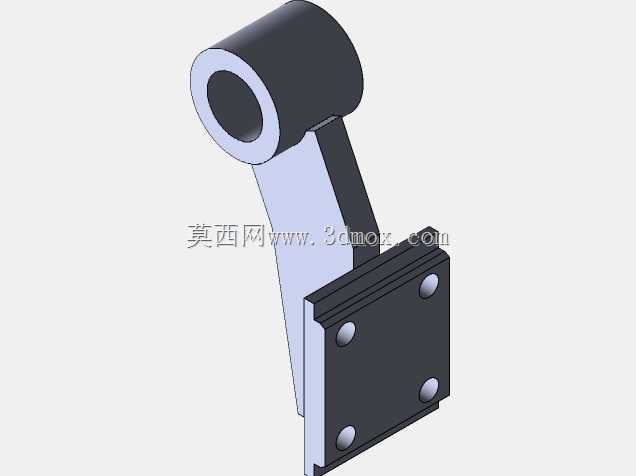

　　在工业传感检测场景中，传感器的安装固定精度直接决定了检测数据的可靠性，尤其是在存在小幅振动、角度偏移补偿需求的设备工位上，刚性固定的支座往往会因为设备运行的微幅形变导致传感器检测面偏移，甚至出现应力集中损坏传感器壳体的情况，这款铰接式安装支座就是针对这类工况设计的专用固定结构。从结构组成来看，上部的筒状铰接端是整个支座的活动核心，内孔为光面通孔设计，可配套对应直径的铰接销轴穿装，实现支座绕销轴轴线的小角度摆动，这个摆动自由度的设计并非冗余，在输送线物料到位检测、设备动部件位移监测这类场景中，设备启停、负载变化带来的安装基面微幅形变，会通过这个铰接自由度被释放，不会将装配应力传递到传感器本体上，

　　避免长期应力作用下传感器内部敏感元件出现零点漂移的问题。下部的安装基板为方形平板结构，四个角位置设置了沉头安装孔，孔位的排布间距按照常规工业传感器安装的通用孔距设计，沉孔结构可以让紧固螺栓的头部完全沉入基板平面内，不会出现螺栓头突出干涉传感器安装的情况，基板与上部铰接筒之间通过变截面的支撑臂连接，支撑臂采用了斜向过渡的截面设计，并非等厚直臂结构，这种设计一方面可以在保证支撑刚度的前提下减少材料用量，降低支座整体重量，另一方面斜向的力传导路径可以更好地分散上部铰接端传递来的径向载荷，避免支撑臂与基板连接位置出现应力集中断裂的问题。从安装边界来看，上部铰接筒的外径、内孔直径尺寸适配常规工业铰接销轴的规格系列，

　　安装时铰接端的两侧需要预留足够的摆动间隙，避免支座摆动时与周边设备构件发生剐蹭干涉，下部方形基板的安装平面要求平面度公差控制在合理范围内，否则紧固螺栓锁紧后会导致基板变形，连带支撑臂出现偏斜，影响铰接端的转动灵活性。在实际选型应用时，需要先确认所配传感器的安装孔位是否与基板孔位匹配，同时核算铰接端需要承受的径向载荷，确保支座的承载能力满足工位负载要求，避免长期重载下支撑臂出现塑性变形。建模过程中，铰接筒的内孔与外圆采用了同轴度公差约束，保证销轴穿装后转动顺畅无卡滞，支撑臂与铰接筒、基板的连接位置均做了圆角过渡处理，消除机加工过程中的应力集中隐患，四个安装沉孔的深度按照对应规格螺栓的头部尺寸设计，既保证螺栓头完全沉入，

　　又不会因为沉孔过深削弱基板的结构强度。这类铰接支座除了用于传感器安装外，也可用于小型气动元件、管线支架的浮动固定场景，只要工况需要小角度摆动补偿、低应力安装的需求，都可以通过调整孔位尺寸适配对应的安装需求，结构本身的通用性较强，没有针对特定型号传感器做专属的异形结构设计，方便后续根据实际工位需求做参数化调整。
