带孔弧形拼接式传感安装基座结构

　　在工业传感检测场景里，这类弧形拼接基座的应用覆盖了不少需要环形贴合安装的工况，最常见的就是旋转轴系的径向参数检测，比如大型回转支承的磨损监测、传动轴的振动与温度复合传感布设，还有管道外壁的环向应力传感阵列固定，都需要这类能贴合曲面安装面的基座来承载传感元件。很多现场安装的时候，整环式的基座很难穿过已经装配完成的轴段或者管道，尤其是设备后期技改加装传感单元的场景，根本没有空间把整环套进去，这种分体拼接的结构就刚好解决了这个痛点，两个半弧段可以分别从安装位两侧扣合，再通过拼接止口定位锁紧，不需要拆解原有设备的轴系结构，大幅降低技改加装的施工难度。

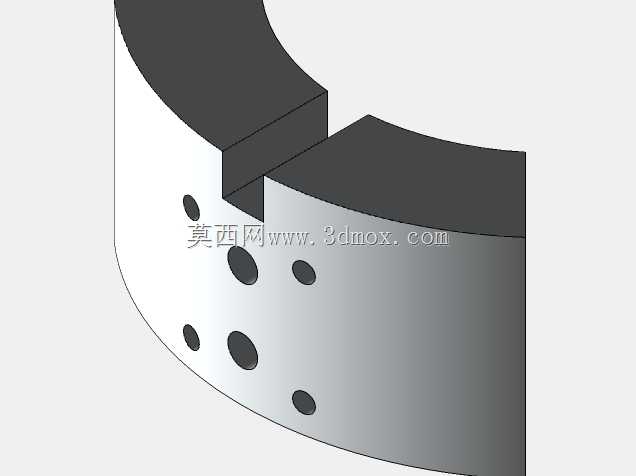

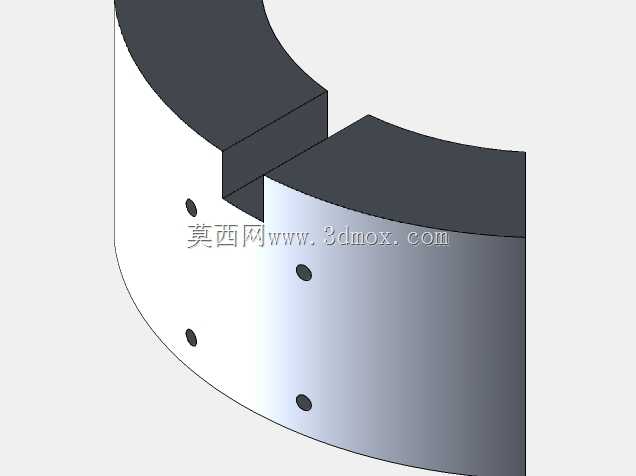

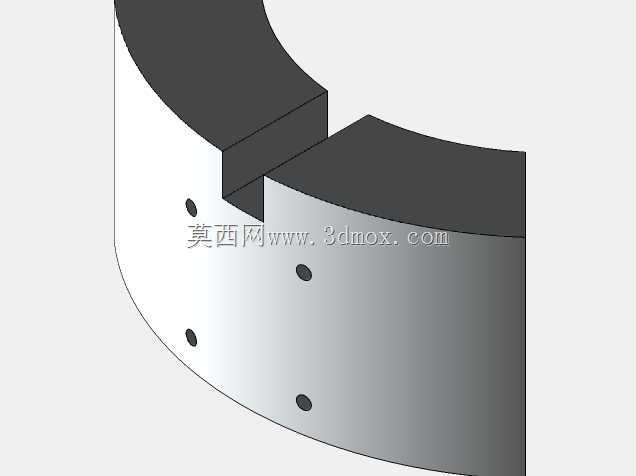

　　从结构功能上看，基座本体采用弧形曲面设计，内弧面可以和被测圆柱面完全贴合，保证安装后不会出现局部悬空，避免传感单元因为安装间隙出现检测数据漂移。基座上分布的多个通孔，一方面是用来穿设固定螺栓，把基座牢牢压合在安装面上，另一方面部分孔位是用来内嵌安装传感探头，不同孔径的孔位可以适配不同外径的传感元件，比如常见的压电式振动探头、铂电阻温度探头、应变式应力传感片都能找到对应的安装位，不需要额外在现场打孔攻丝，所有安装位在基座加工阶段就已经完成精度控制，孔位的同轴度、端面垂直度都能满足传感元件的安装要求，避免现场二次加工破坏原有设备的结构强度。

　　设计这类基座的时候，首先要确定的是内弧面的曲率半径，这个参数完全匹配被测安装面的外径，曲率偏差控制在0.02mm以内，保证贴合面的接触面积达到90%以上，减少振动传递过程中的能量损耗，让振动类传感单元能采集到更真实的轴系振动信号。拼接位置采用的是阶梯止口结构，而不是简单的平面对接，这样两个半弧拼接的时候能自动径向定位，不会出现拼接处的台阶错位，保证拼接后整环的圆度符合要求，止口的配合间隙控制在0.01mm到0.03mm之间，既方便现场拼装，又不会因为间隙过大导致安装后出现松动。基座的厚度设计也有讲究，太薄的话刚性不足，设备运行时的共振会干扰传感检测数据，太厚的话会增加额外的安装空间，还会让传感探头离被测面距离过远，影响检测灵敏度，通常厚度会根据被测轴径的大小做匹配，轴径在200mm到500mm区间的工况，基座厚度一般设置在15mm到25mm之间，既能保证足够的结构刚性，又能控制传感探头的安装深度。

　　安装边界方面，这类拼接基座的轴向宽度需要根据布设的传感单元数量来确定，单排布设传感元件的时候，宽度只要满足探头安装的螺纹深度要求即可，一般比探头的螺纹啮合长度多3mm到5mm，留出足够的锁紧余量；如果是多排错位布设传感阵列，轴向宽度就要根据孔位的排距来计算，相邻两排孔的中心距要大于孔径的1.5倍，避免孔位之间的壁厚过薄导致结构强度下降。基座的外弧面做了平整化处理，方便后续安装走线槽或者接线盒，传感元件的线缆可以沿着外弧面的预留走线槽排布，避免设备运行过程中线缆被周边旋转部件剐蹭。拼接处的锁紧结构采用内六角螺栓，螺栓头完全沉在基座的沉孔内，不会突出基座表面，防止旋转过程中螺栓头勾挂周边的管线或者防护结构。

　　实际使用过程中，这类基座的材质通常根据工况环境选择，普通工业常温环境下采用45号钢做表面发黑处理即可，成本低刚性好；如果是在腐蚀环境下使用，比如化工管道的监测场景，就会采用304不锈钢材质，避免长期使用出现锈蚀导致传感单元松动；如果是有轻量化要求的场景，比如航空航天领域的旋转部件监测，也可以采用高强度铝合金做硬质阳极氧化处理，在保证刚性的前提下降低整体重量，减少旋转过程中的附加动平衡量。基座上的安装孔位都做了倒角处理，一方面是去除加工毛刺，避免安装的时候划伤操作人员或者线缆外皮，另一方面也方便传感探头和固定螺栓的导入，提升现场安装效率。
