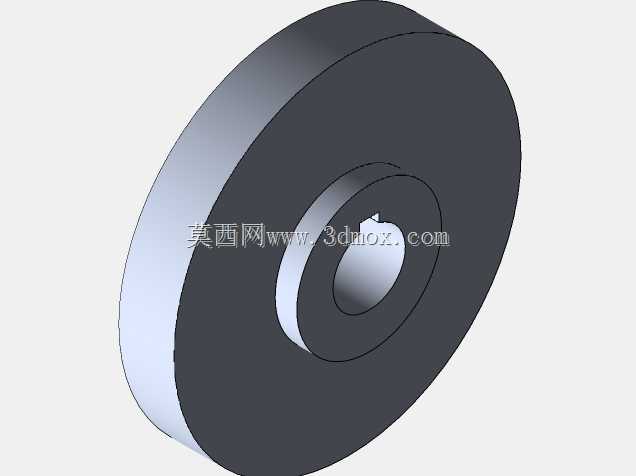

在工业自动化检测、精密传动反馈、医疗设备运动监测这类需要精准捕捉转动位移、转速参数的场景里,这类轮式结构的传感配套部件是整套检测链路里直接和被测运动副接触的核心载体。不同于非接触式光电传感的安装间隙要求,这类接触式轮盘结构需要直接压合在被测转动轴或者运动履带上,靠自身随动转动把线速度、角位移参数传递给后端的感应元件,所以结构设计上首先要保证转动惯量足够小,避免给被测运动部件带来额外的负载阻力,影响原有设备的运动精度。从结构形态来看,整体采用大直径薄轮缘加中心阶梯安装孔的布局,轮缘外圆做了高光洁度处理,目的是增大和被测接触面的静摩擦力,避免随动过程中出现打滑丢转的问题,毕竟一旦出现相对滑动,后端采集到的转速、位移数据就会出现偏差,
直接影响整套设备的控制精度。中心的安装孔做了带键槽的阶梯结构,小直径段是和传感芯轴配合的定位面,配合公差选的是过渡配合,既保证装配后不会出现径向窜动,又不会因为过盈量太大导致装配时压伤芯轴表面,键槽的设计是用来传递扭矩的,避免轮盘和芯轴之间出现相对转动,保证转动过程中轮盘的角位移和芯轴完全同步。轮缘和中心轮毂之间做了等厚度的辐板连接,辐板厚度经过反复校核,在保证整体结构刚性、不会因为侧向压力出现轮缘偏摆的前提下,尽可能做薄来降低整体重量,减小转动惯量,毕竟在高速随动的场景下,过大的转动惯量会导致轮盘在被测件加减速过程中出现跟转滞后,带来检测误差。安装边界上,这类轮盘的轴向总厚度控制得比较窄,适配大部分紧凑型传感安装座的空间要求,不需要额外预留太大的轴向安装空间,中心孔的定位基准和轮缘外圆的同轴度公差要求控制在0.02mm以内,避免转动过程中出现轮缘径向跳动,导致接触压力波动影响摩擦力稳定性,甚至出现轮盘和安装座剐蹭的问题。实际应用里,这类轮盘结构常配套在医疗设备的输注泵传动检测、自动化生产线的输送带速度监测、精密机床的进给轴位移反馈场景中,不同场景下对轮缘的表面材质会有不同要求,比如接触洁净类医疗部件的时候会选用低析出的非金属包覆层,接触工业油污环境的时候会选用耐油耐磨的金属材质,但核心的基体结构都是这种薄轮缘加阶梯中心孔的布局。设计过程中还要考虑动平衡问题,因为这类轮盘的工作转速最高可以到每分钟几千转,要是动平衡不好,高速转动时会产生振动,
不仅会带来检测信号的噪声干扰,长期运行还会磨损后端传感芯轴的轴承,缩短传感器整体使用寿命,所以结构设计时所有的加工特征都是绕中心轴线完全对称的,没有偏心的凸台或者缺口,减少后续动平衡校正的工作量。另外轮盘的两个端面都做了倒角处理,不仅是为了装配时方便导入安装座,也避免锐边割伤安装人员的手部,同时去除加工过程中产生的毛刺,防止毛刺脱落进入传感内部造成卡滞。在和传感芯轴装配的时候,阶梯孔的台阶面是轴向定位基准,这个端面和中心孔轴线的垂直度公差也有严格要求,不然锁紧之后轮盘会出现倾斜,导致轮缘和被测接触面不能完全贴合,出现局部接触压力过大、局部打滑的问题。很多刚入行的结构设计人员在做这类随动轮盘的时候,容易一味追求结构强度把辐板做的过厚,
导致整体重量超标,实际装到设备上之后,被测的小功率传动机构根本带不动轮盘,或者加减速的时候跟随性很差,测出来的数据完全没法用,还有的会忽略同轴度要求,加工出来的轮盘转起来晃量很大,用不了几天就把芯轴磨坏了,这些都是实际工程应用里踩过很多次的坑。这类结构看起来简单,就是一个带孔的圆盘,但每一个尺寸公差、形位公差、结构细节都是围绕着“随动精准、运行稳定、负载微小”这几个核心要求来设计的,没有多余的结构特征,每一处设计都对应着实际使用中的具体需求,比如轮缘的宽度是根据接触压力计算出来的,太窄的话接触应力太大容易磨损被测件表面,太宽的话又会增大接触阻力,还会增加整体重量;中心孔的直径是和标准传感芯轴匹配的,不需要额外做转接套,减少装配环节的累积误差。
