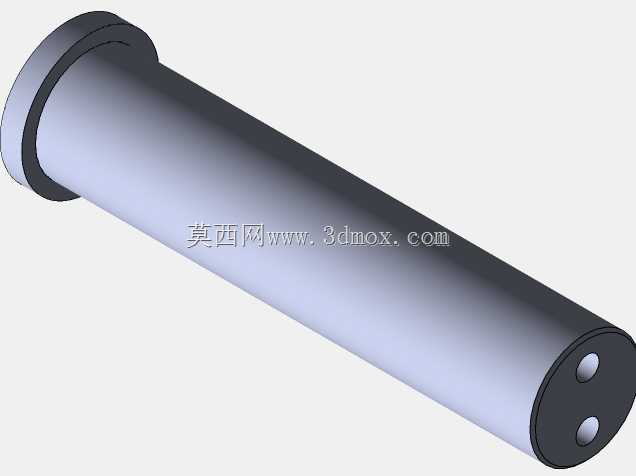

带法兰端双孔出线圆柱型传感元件结构

项目分类:传感器 发布时间:2022-03-03 ID:569427
  • 带法兰端双孔出线圆柱型传感元件结构

  在自动化产线的位置检测、流体管路的参数监测、小型机电设备的状态反馈场景里,这类带法兰端的圆柱型传感元件是很常见的安装适配结构,很多做设备改造或者新机型结构设计的工程师,在选型和建模阶段都会优先参考这类成熟的壳体结构,避免自己从零开始设计安装配合尺寸出现公差匹配问题。从实际安装场景来看,这类结构的传感元件大多用在设备机架的侧壁安装、管路旁的近距离检测工位,法兰端的设计就是为了在安装时直接贴靠安装面,不需要额外加装固定挡圈,只要在安装面板上开出和圆柱主体外径匹配的通孔,把传感主体穿过去之后,法兰端面自然就形成了轴向定位,安装的时候只需要在法兰对应的安装孔位拧上两颗固定螺丝就能完成轴向和周向的固定,比那种全螺纹圆柱的传感器安装效率高很多,尤其是在需要频繁拆装维护的工位,这种法兰定位的结构不会因为反复拧动螺纹造成安装孔滑牙,长期使用的可靠性更好。

  从结构设计的思路来看,这个圆柱主体的长度是根据实际检测量程来定的,内部要容纳感应芯片、信号处理电路板还有接线端子,所以圆柱内腔的直径要比内部元器件的最大外径留出0.8到1.2毫米的装配间隙,方便灌封密封胶的时候胶体能够均匀填充,同时也能给元器件的热胀冷缩留出余量,避免高低温环境下壳体挤压内部元件造成性能漂移。末端的两个小孔是出线孔,设计成两个独立孔而不是一个大的出线孔,主要是为了区分电源线和信号线的走线路径,减少强电对弱电信号的干扰,同时双孔结构在做线缆密封的时候,可以分别对每根线缆做格兰头密封或者灌封处理,比单孔出线的密封可靠性高,在有粉尘、喷淋水汽的工业现场,这种出线结构的防护等级更容易做到IP65以上,不需要额外增加防护护套。

  从安装边界尺寸来说,法兰端的外径要比圆柱主体大4到6毫米,这个尺寸差刚好能覆盖安装面板上的通孔间隙,同时不会因为法兰直径过大占用过多的安装面空间,法兰的厚度一般控制在3到5毫米,既要保证安装螺丝拧紧的时候法兰不会发生形变,又要尽量减少整体的轴向安装尺寸,适配安装空间比较紧凑的工位。圆柱主体的外圆粗糙度要控制在Ra1.6以下,因为安装的时候要穿过面板上的安装孔,如果外圆粗糙度过高,穿装的时候很容易刮伤安装孔的漆面或者镀层,时间长了容易在接触位置产生锈蚀,影响安装精度。末端的两个出线孔的中心距要和内部接线端子的引脚间距匹配,孔的边缘要做倒圆角处理,避免穿线的时候尖锐的孔边割破线缆的绝缘层,造成短路隐患。

  在实际使用的时候,这种结构的传感元件前端的感应面一般是在圆柱远离法兰的那一端?不对,不对,看这个模型的双孔是在远离法兰的端面,哦,不对,法兰端是安装固定端,双孔端是尾端出线,感应端应该是在法兰侧?不对,不对,仔细看结构,法兰是带凸缘的一端,圆柱主体延伸出去,尾端是两个小孔,那感应面应该是在圆柱最外端?不对,不对,安装的时候法兰贴在设备面板外侧,圆柱主体伸到设备内部,那感应端就在圆柱伸入设备的那一端?哦不对,尾端的双孔是在圆柱的末端,也就是伸入设备内部的那端?不对,不对,出线一般是在设备外侧,哦,我搞反了,应该是法兰端在设备内部?不,不对,法兰的作用是限位,比如你要把传感器装在设备外壳上,从外侧往里面装的话,法兰在外侧,圆柱穿进设备内部,那出线应该在外侧也就是法兰端?但这个模型的双孔在圆柱的另一端,哦,那就是从设备内部往外侧装,法兰在设备内部贴住内壁,圆柱穿过设备壁伸到外侧,尾端的双孔在外侧用来出线接信号线缆,这样的话设备内部的走线就不用穿过设备壁,内部的感应元件直接在法兰侧检测设备内部的参数,线缆从外侧的尾端孔接出去,这样的安装方式更适合设备内部有运动部件,不能在内部走明线的场景,避免线缆被运动部件剐蹭。

  对,这种安装逻辑下,法兰在设备内部,安装的时候从内部把圆柱穿过设备壁的安装孔,法兰靠在内壁上,从外侧用卡簧或者螺母锁紧?不对,不对,这个模型的法兰是一体的,没有外螺纹,哦,那应该是在法兰上开两个沉头螺丝孔,从设备内部把螺丝穿过法兰拧到设备内壁的安装柱上,这样整个传感器就固定在设备内壁,圆柱部分穿过设备壁伸到外部接线,这样设备内部看不到线缆,所有接线都在设备外侧的电气柜里,既美观又能保护线缆。这种设计思路在很多紧凑型的工业设备上很常见,尤其是设备内部空间狭小,没有多余空间布置走线槽的场合,把接线端放到设备外侧,能大幅减少内部布线的工作量,也降低了线缆被内部运动机构磨损的风险。

  另外,这个圆柱壳体的壁厚设计也很有讲究,不能太厚也不能太薄,太厚的话会增加整体重量,而且会影响内部感应元件的信号穿透性,比如如果是电感式或者电容式的传感器,壳体壁厚过大会降低检测灵敏度;太薄的话,壳体的结构强度不够,在安装拧紧螺丝或者受到外力碰撞的时候容易发生形变,挤压内部的电路板造成损坏。一般这类铝合金材质的传感壳体,壁厚控制在1.5到2毫米之间是比较合理的,既能保证足够的结构强度,又不会对信号传输造成明显的衰减,同时整体重量也比较轻,不会因为长期震动造成安装螺丝松动。末端的两个出线孔的直径要比线缆外径大0.3到0.5毫米,穿线之后用密封胶填充间隙,既能固定线缆,防止拉扯线缆的时候把内部接线扯断,又能起到密封作用,阻挡水汽、粉尘从出线孔进入壳体内部,影响内部电路的可靠性。

  在做三维建模的时候,这个结构的重点是要保证法兰端面和圆柱主体的垂直度,因为安装的时候法兰端面是贴靠在安装基准面上的,如果垂直度不好,圆柱主体装上去之后会和安装面产生倾斜,导致感应端的检测角度出现偏差,影响检测精度。另外法兰上的安装孔位置度也要控制好,要和设备上的安装柱位置精准匹配,不然安装的时候螺丝对不上孔,强行拧螺丝会造成法兰变形,甚至损坏壳体。圆柱主体的外圆要做同轴度约束,保证整个圆柱的圆度,不然穿安装孔的时候会出现卡滞,装不到位。末端的两个出线孔要和圆柱端面垂直,孔的深度不要钻通到内部的元器件安装腔,只要钻到接线端子的位置就可以,避免钻深了破坏内部的安装结构。
