JIS标准M2规格十字槽盘头尖尾螺钉

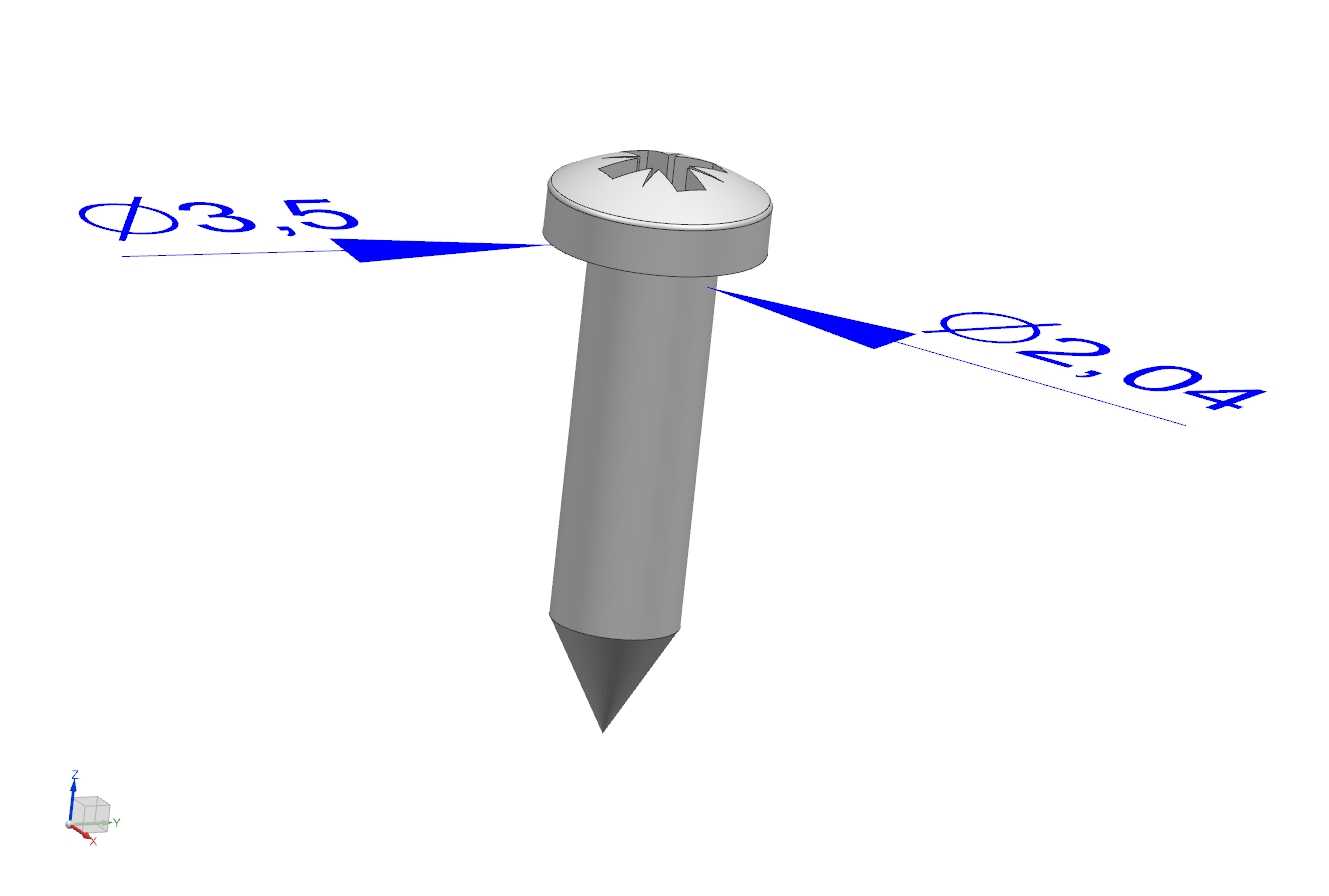

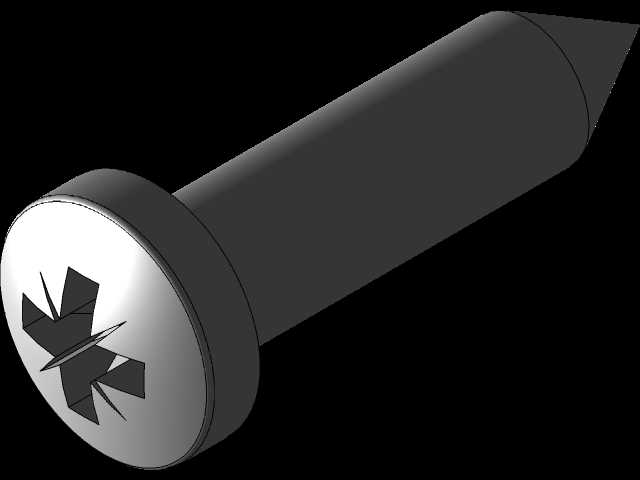

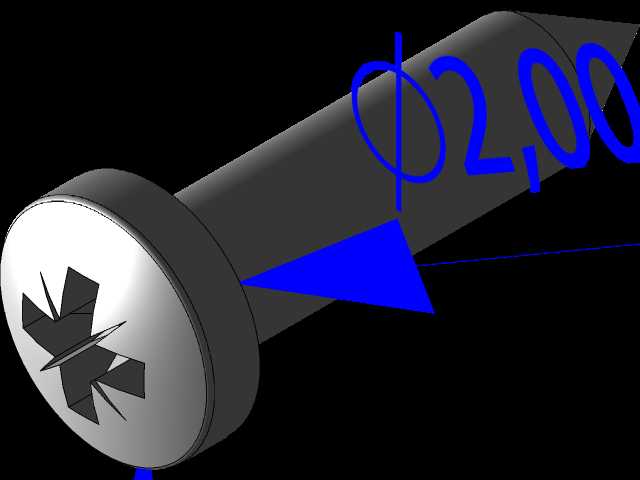

　　在精密电子装配、小型仪器仪表装调、传感器模组固定这类对紧固件占用空间、锁紧可靠性有严苛要求的场景里，小规格盘头十字螺钉的选用往往直接影响整机装配的良率与长期使用稳定性。这款遵循JIS B1111标准的M2规格螺钉，盘头直径控制在3.5mm，螺杆公称直径2mm，基础款螺杆有效长度为8mm，设计时特意保留了参数化调整的逻辑，仅需沿螺杆轴向调整尖端锥面的位置，就能快速衍生出长度覆盖3mm到40mm区间的全系列同标准螺钉，无需重新绘制盘头、槽型、杆身的基础特征，能大幅缩短同系列紧固件的建模周期，也方便设计人员在选型阶段快速匹配不同的安装板厚需求。

　　从实际使用场景来看，这类小规格螺钉常被用在PCB板与塑料壳体的连接、小型传感器外壳的封装、精密光学组件的侧顶固定等工位，盘头的设计能在锁紧时提供足够的承压面，避免螺钉头压穿较薄的塑胶件或者PCB基材，十字槽的槽型适配市面上通用的PH00号十字批头，无论是手工装配还是自动化锁螺丝机作业都能兼容，尖尾的设计在拧入预制孔或者自攻适配的塑胶底孔时，能快速找准孔位中心，减少拧入初期的歪斜概率，降低锁附滑牙、孔位崩边的不良率。

　　建模过程中，盘头与螺杆的过渡圆角做了符合标准的R角处理，避免应力集中在头杆结合位置，在承受规定的锁紧扭矩时不会出现头杆断裂的问题；十字槽的深度、槽型角度严格遵循JIS标准的公差要求，保证批头插入后有足够的啮合深度，不会因为槽深过浅导致拧花槽口，也不会因为槽深过深削弱盘头的结构强度。螺杆部分的光杆段直径公差控制在标准规定的h6级别，适配预制的光孔或者螺纹底孔时不会出现卡滞，尖端的锥角角度符合自攻拧入的力学要求，在拧入ABS、PC这类常用工程塑料时，能顺畅挤压出适配的螺纹牙，不需要提前攻丝，减少装配工序。

　　安装边界方面，设计沉头孔或者避让空间时，盘头对应的沉孔直径需要预留至少3.7mm的空间，沉孔深度要大于盘头厚度，保证螺钉锁紧后盘头表面不高出安装面，避免干涉周边其他组件；螺杆穿过的底孔直径建议控制在2.1-2.2mm，既能保证螺杆顺畅穿过，又不会因为间隙过大导致连接松动；如果是用于自攻锁附塑胶件，底孔直径建议根据塑胶材质硬度调整在1.6-1.8mm区间，保证螺纹啮合有足够的抱紧力，同时不会因为底孔过小导致拧入时塑胶件开裂。

　　在设备维护场景中，这类标准件的互换性极强，只要是符合JIS B1111标准的同规格螺钉都能直接替换，不需要重新加工安装孔位，降低售后维护的备件成本。建模时所有特征都做了全约束，没有冗余的建模历史，特征树逻辑清晰，调整长度参数时不会出现特征报错，衍生其他长度规格时只需要修改对应尺寸参数就能直接生成，不需要反复修复几何错误，对于需要频繁调用标准紧固件的结构设计人员来说，能有效减少重复建模的工作量，把更多精力放在核心功能结构的设计优化上。

　　从受力角度分析，盘头的承压面在锁紧时的压力分布均匀，不会像沉头螺钉那样因为锥面配合产生径向分力导致薄件变形，尤其适合固定厚度在1mm以下的薄壁塑胶件或者金属冲压件，锁紧后连接面的贴合度更好，不会出现局部翘起的问题。十字槽的槽口位置做了微小的倒角引导，批头对准槽口时能自然滑入槽内，即使是自动化装配的视觉定位存在微小偏差，也能顺利啮合，减少锁附过程的停机概率。螺杆表面的建模没有添加额外的纹理特征，保留了标准件光滑杆身的形态，后续如果需要做表面处理的渲染或者仿真分析，能直接赋予对应的材质属性，不需要再清理多余的几何面。
