23HS2442型两相混合式步进电机结构设计

　　在数控雕刻机、小型CNC加工平台、3D打印运动轴、自动化点胶设备这类对开环定位精度有稳定要求的轻载传动场景里，23HS系列步进电机一直是选型清单里的高频选项，这次拆解建模的23HS2442机型，属于该系列里机身长度偏长、输出扭矩储备充足的规格，适配需要中等负载连续往复运行的工位。从实际装机的边界条件来看，这款电机的安装法兰遵循NEMA23标准的安装孔位布局，安装孔中心距、止口直径、输出轴径与键槽尺寸都完全匹配行业通用的安装规范，不需要额外做转接法兰就能直接固定在标准57规格的电机座上，输出轴端的配合公差选用过渡配合等级，既可以通过联轴器连接滚珠丝杠、同步带轮这类传动件，也能直接装夹小型夹头用于低转速直接驱动的场景，机身侧面的出线端做了径向出线的结构设计，不会占用电机轴向的安装空间，在设备内部布线时可以顺着电机安装座的侧边走线，避免和运动的滑台、拖链产生干涉。从功能特性上看，这款混合式步进电机依靠定子绕组的脉冲励磁驱动转子做步距角细分运动，在配套常规细分驱动器的情况下，可以实现0.9度甚至更小的单步运行角度，低速运行时的扭矩波动控制在合理区间，不会出现明显的低频共振问题，适合做开环控制的运动执行元件，不需要额外加装编码器就能满足大部分轻载定位场景的精度要求，相比同规格的伺服电机，整体的安装成本、控制复杂度都更低，对于预算有限、定位精度要求在0.1mm级别的自动化设备来说，是性价比很高的动力选择。做三维建模的时候，

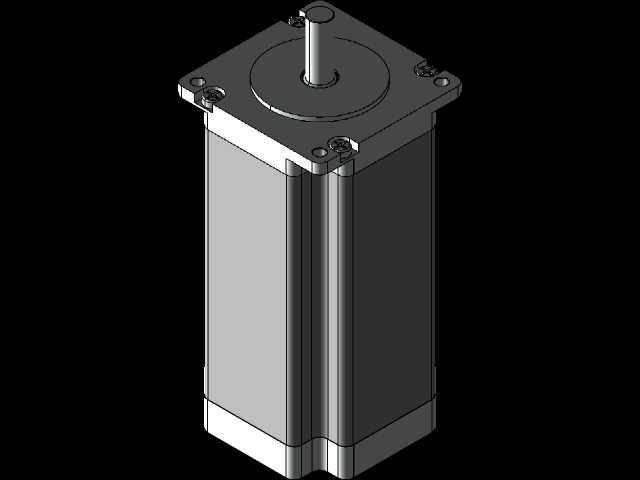

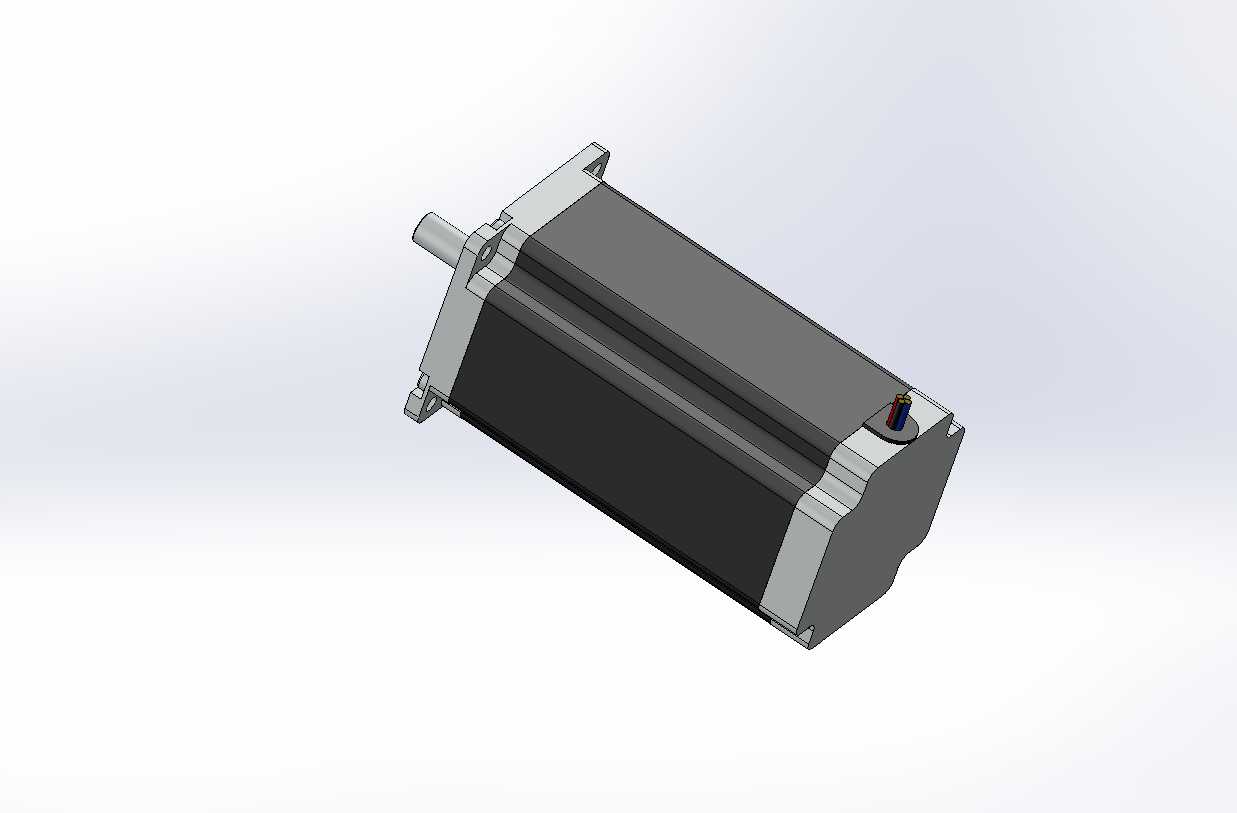

　　首先是从实际装机的安装需求倒推结构的还原精度，法兰端的安装孔位、止口的配合尺寸、输出轴的伸出长度这些和装配直接相关的尺寸，都严格按照实物的实测尺寸做1:1还原，甚至连机身外壳的散热筋结构、端盖的固定螺丝沉孔位置都做了对应建模，方便结构工程师在做设备整体布局的时候，直接导入模型做干涉检查，不需要再额外简化电机模型来核对安装空间。机身的主体结构分为前端盖、定子组件外壳、后端盖、输出轴、转子组件几个部分，建模的时候把各个部件的装配关系都做了拆分还原，不仅能用于整体设备的布局装配，也可以用于做电机的拆装教学、结构原理演示使用。在实际选型应用的时候，需要注意这款电机的径向负载承受能力，输出轴端的悬臂负载不能超过规格允许的上限，

　　如果是用同步带传动的场景，要合理调整同步带的张紧力，避免径向力过大导致轴承过早磨损，同时电机运行时的温升需要匹配设备的散热条件，在封闭的设备舱内安装时，要预留足够的空气流通空间，避免长时间连续运行时温度过高导致绕组绝缘老化加速。另外这款电机的出线方向是固定的径向侧出，在做安装布局的时候要提前预留好线缆的弯曲半径，不能让线缆在电机运行时受到拉扯，和拖链连接的位置要做应力释放处理，避免线缆根部断裂。从结构设计的细节来看，电机的前后端盖都采用了压铸铝合金的材质，既保证了轴承安装位的结构强度，也能通过端盖把绕组运行产生的热量传导到外壳上散出，输出轴的轴承选用了深沟球轴承，能同时承受径向和少量的轴向负载，满足大部分直线传动、

　　旋转传动场景的受力要求，转子的磁钢排布做了均匀的对称设计，保证运行时的动平衡符合要求，在额定转速范围内运行不会出现明显的振动。很多工程师在做小型自动化设备设计的时候，经常会忽略电机模型的细节还原，导致实际装配的时候出现安装孔位对不上、线缆和周边结构干涉、电机长度超出安装空间这类问题，这个1:1还原的三维模型，把所有和装配相关的细节都做了准确还原，不管是做设备的整体布局仿真、安装工装的设计，还是做传动系统的受力校核，都可以直接导入使用，不需要再反复核对实物尺寸调整模型参数，能大幅减少结构设计阶段的反复修改工作量。在CNC雕刻机的应用场景里，这款电机通常用来驱动X、Y轴的丝杠传动，配合细分驱动器可以实现平稳的低速进给，加工木质、塑料这类软质材料的时候，扭矩储备足够带动主轴安装板做快速移动和切削进给，不会出现丢步的问题；在3D打印设备里，这款电机可以用于大尺寸成型平台的运动轴驱动，长机身带来的大扭矩可以带动更重的运动平台做精准定位，保证打印过程中的层厚精度；在自动化送料、点胶这类工位上，这款电机可以带动转盘、送料辊做间歇式的分度运动，步距精度足够满足工位定位的要求，不需要额外加减速箱就能直接驱动负载，简化整体的传动结构。
