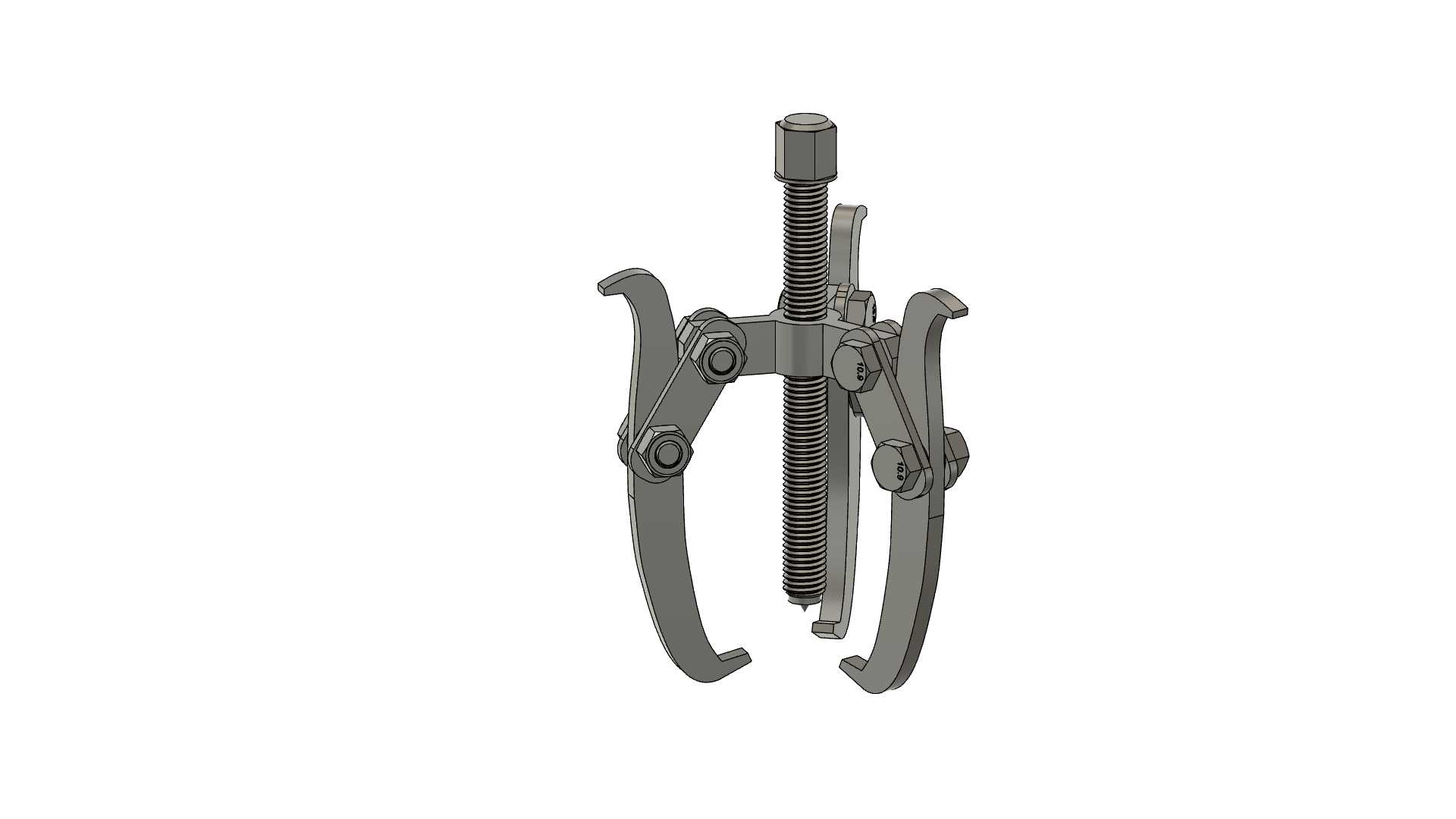

三爪式齿轮轴承拆卸拉拔工具结构

项目分类:通用五金配件 发布时间:2022-03-03 ID:570663
  • 三爪式齿轮轴承拆卸拉拔工具结构
  • 三爪式齿轮轴承拆卸拉拔工具结构
  • 三爪式齿轮轴承拆卸拉拔工具结构

  在设备运维、机械装配维修的现场场景里,过盈配合装在轴端的齿轮、滚动轴承、皮带轮这类零件,靠敲击、撬别很容易损伤零件配合面甚至轴体本身,这类三爪拉拔结构就是专门针对这类拆卸需求设计的手动工装。从实际使用场景来看,不管是小型电机端盖轴承的拆卸、减速机输入轴齿轮的拔出,还是农机、机加工设备上轴装传动件的拆解,这类拉拔工具都能适配,相比两爪结构,三爪的受力点均匀分布在被拆零件的外圈端面,不会因为单侧受力导致零件偏斜卡滞,也能避免拉拔过程中零件崩飞的安全隐患。

  整个结构的核心受力件是中部的传动螺杆,螺杆顶端做了六角头结构,可以适配普通扳手、套筒施加扭矩,螺杆底端做了球面顶头设计,顶在轴端中心孔位置的时候,球面结构可以自动找正中心,避免螺杆转动的时候跟轴端发生干摩擦,也能保证拉拔力始终沿着轴的轴向方向,不会产生侧向分力掰弯爪臂。三个拉爪通过铰接结构跟中部的滑套连接,每个爪臂上都开了长槽调节孔,用六角螺栓跟滑套上的铰接座固定,松开螺栓的时候爪臂可以沿着长槽滑动,调整爪钩的伸出长度,以此适配不同直径的被拆卸零件,从实际调节范围来看,小到内径十几毫米的小型轴承,大到外径两百毫米左右的传动齿轮,都能通过调整爪臂位置实现卡装。爪臂的钩头做了加厚处理,钩接面是直角结构,能牢牢勾住被拆零件的背面台阶,拉拔过程中不会滑脱,每个铰接位置的螺栓都配了防松螺母,施加较大拉拔力的时候不会因为震动导致连接松动。

  从设计思路上看,这个结构完全遵循了手动维修工装的实用性原则,没有多余的复杂结构,所有零件都是常规机加工可以实现的结构:螺杆采用梯形螺纹传动,相比普通三角螺纹,梯形螺纹的牙根强度更高,传动更平稳,能承受更大的轴向拉力,长期使用也不容易出现滑牙问题;三个爪臂采用对称均布设计,相邻爪臂之间的夹角为120度,受力计算的时候每个爪臂承受三分之一的总拉拔力,材料选用45号钢调质处理就能满足强度要求,不需要使用昂贵的合金材料,加工成本低,后期维护也方便,哪个爪臂出现磨损变形,单独更换对应的零件就行,不需要整体报废。

  关于安装边界和尺寸适配,使用的时候需要注意几个核心尺寸限制:首先是被拆零件的外径不能超过爪臂完全张开后的最大卡装直径,否则爪钩无法勾住零件背面;其次是被拆零件在轴上的安装位置,距离轴端的深度不能超过爪臂的有效拉拔行程,也就是螺杆从初始顶接位置到最大伸出长度的距离,要是零件安装位置过深,爪臂长度不够就无法实现卡接;另外轴端的中心孔要跟螺杆顶头匹配,要是轴端没有打中心孔,需要在顶头位置加一块平垫,避免螺杆转动的时候刮伤轴端端面。实际操作的时候,要先把三个爪臂调整到相同的伸出长度,保证三个钩头跟被拆零件的接触位置在同一个垂直于轴线的平面上,然后慢慢转动螺杆施加预紧力,检查三个爪的卡接是否牢固,确认没有偏斜之后再逐步加力,把零件从轴上平稳拉出,整个过程不需要敲击,不会损伤零件的配合面,也不会对轴的精度造成影响,是机修工位、装配车间必备的通用维修工装。

  从结构细节来看,每个爪臂跟滑套的连接位置都做了让位缺口,爪臂转动调整角度的时候不会跟滑套发生干涉,螺杆跟中部的螺母座是配合传动,螺母座跟滑套是一体结构,保证传动的时候受力直接,没有多余的传动间隙。相比液压式拉拔工具,这种纯机械结构的拉拔器不需要外接动力源,不管是车间现场还是外出维修都能随身携带,不会出现液压漏油、密封件失效的问题,日常维护只需要定期在螺纹位置涂抹润滑脂,保证螺纹传动顺畅就行,使用寿命能达到十几年甚至更久,对于维修频次不是特别高的场景,实用性远高于复杂的动力拉拔设备。
