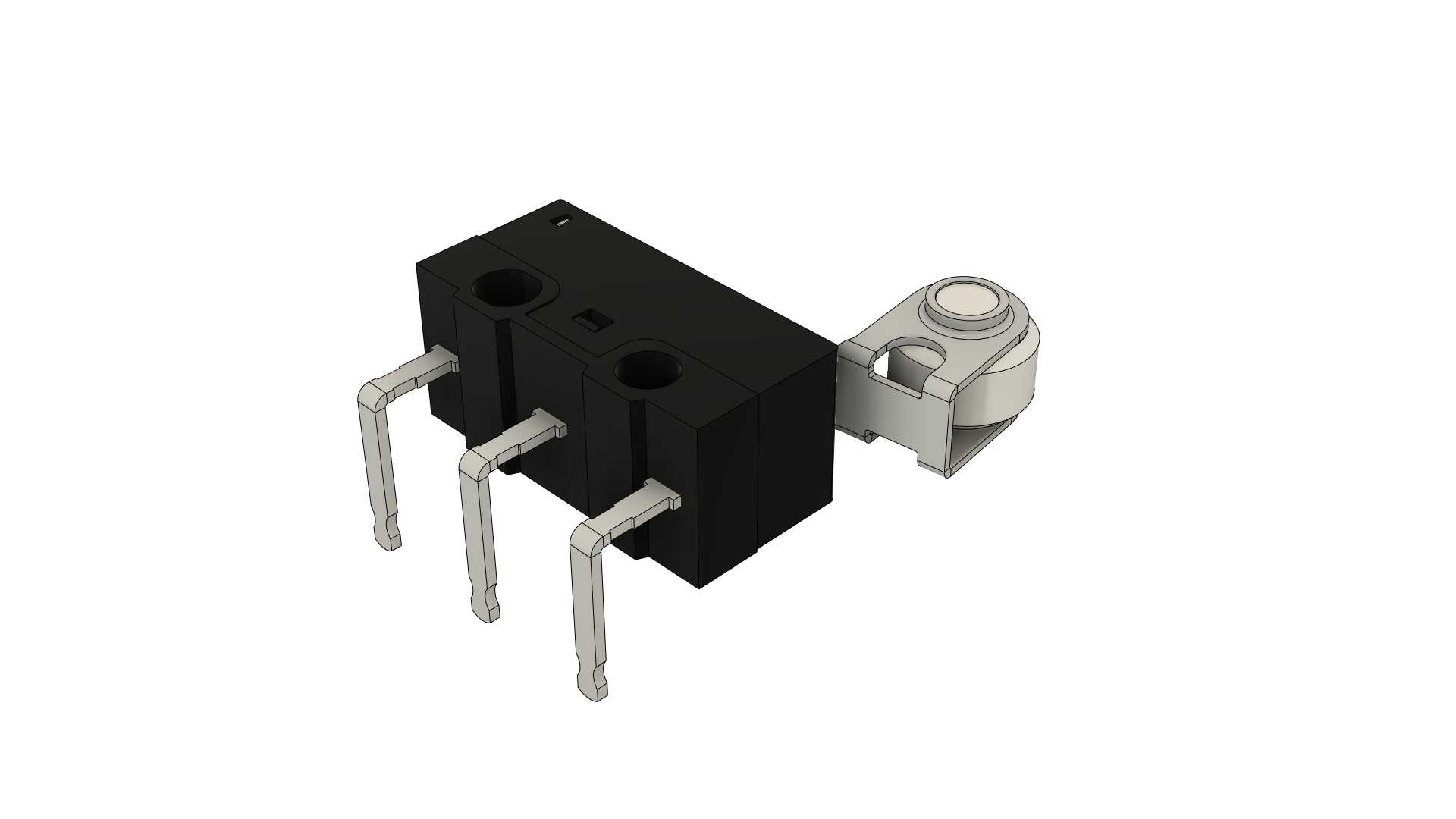

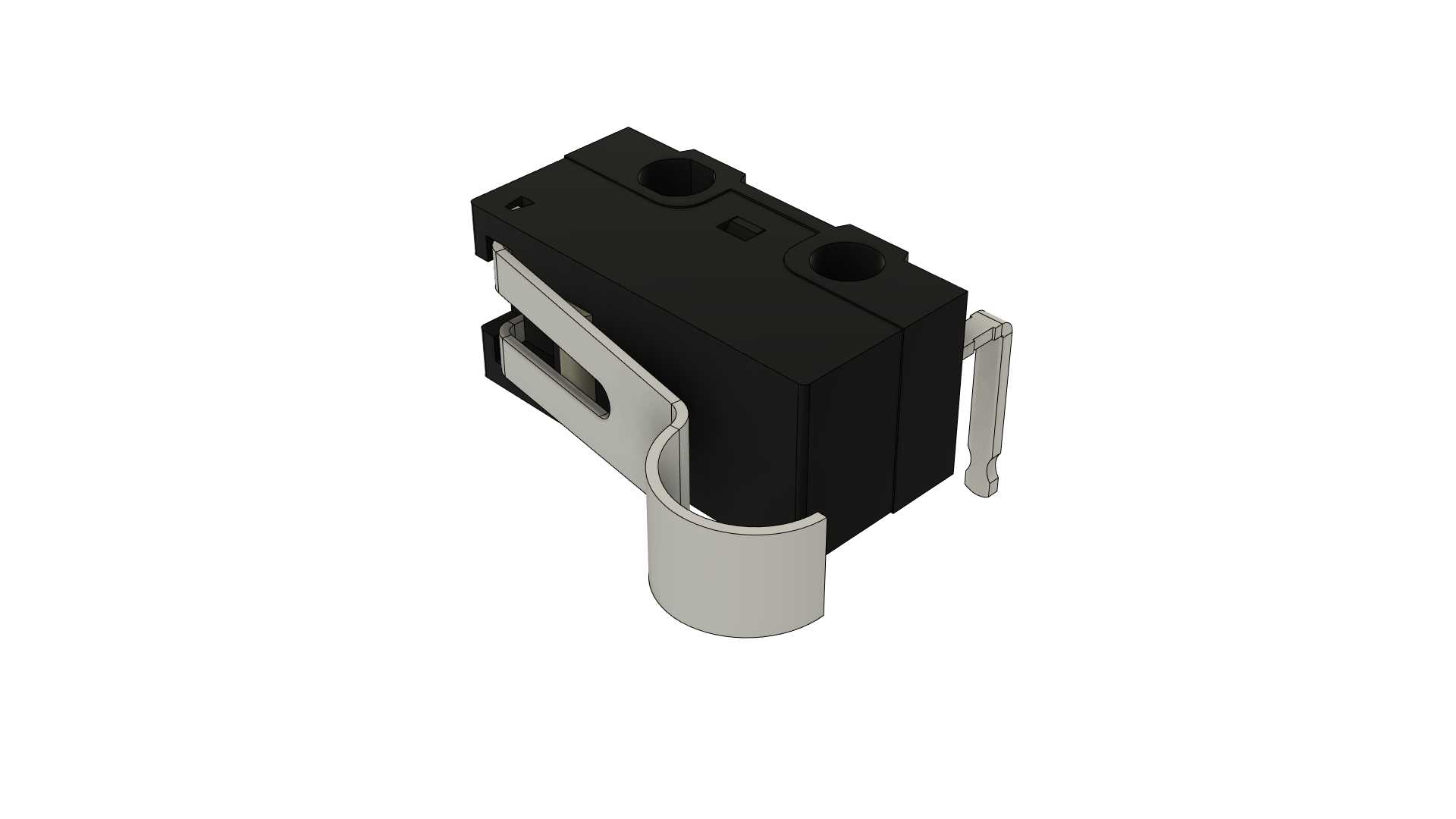

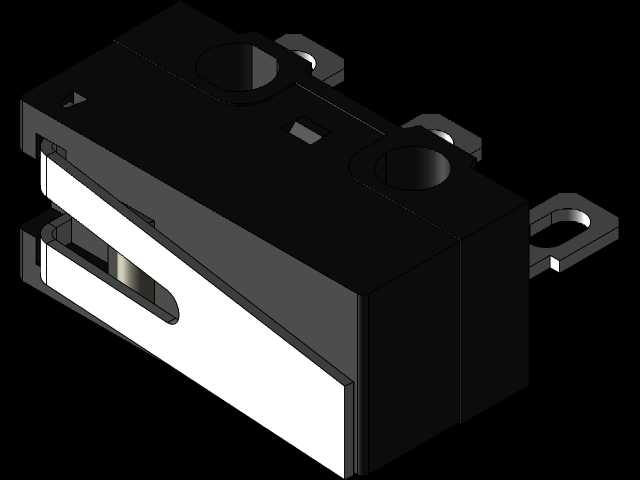

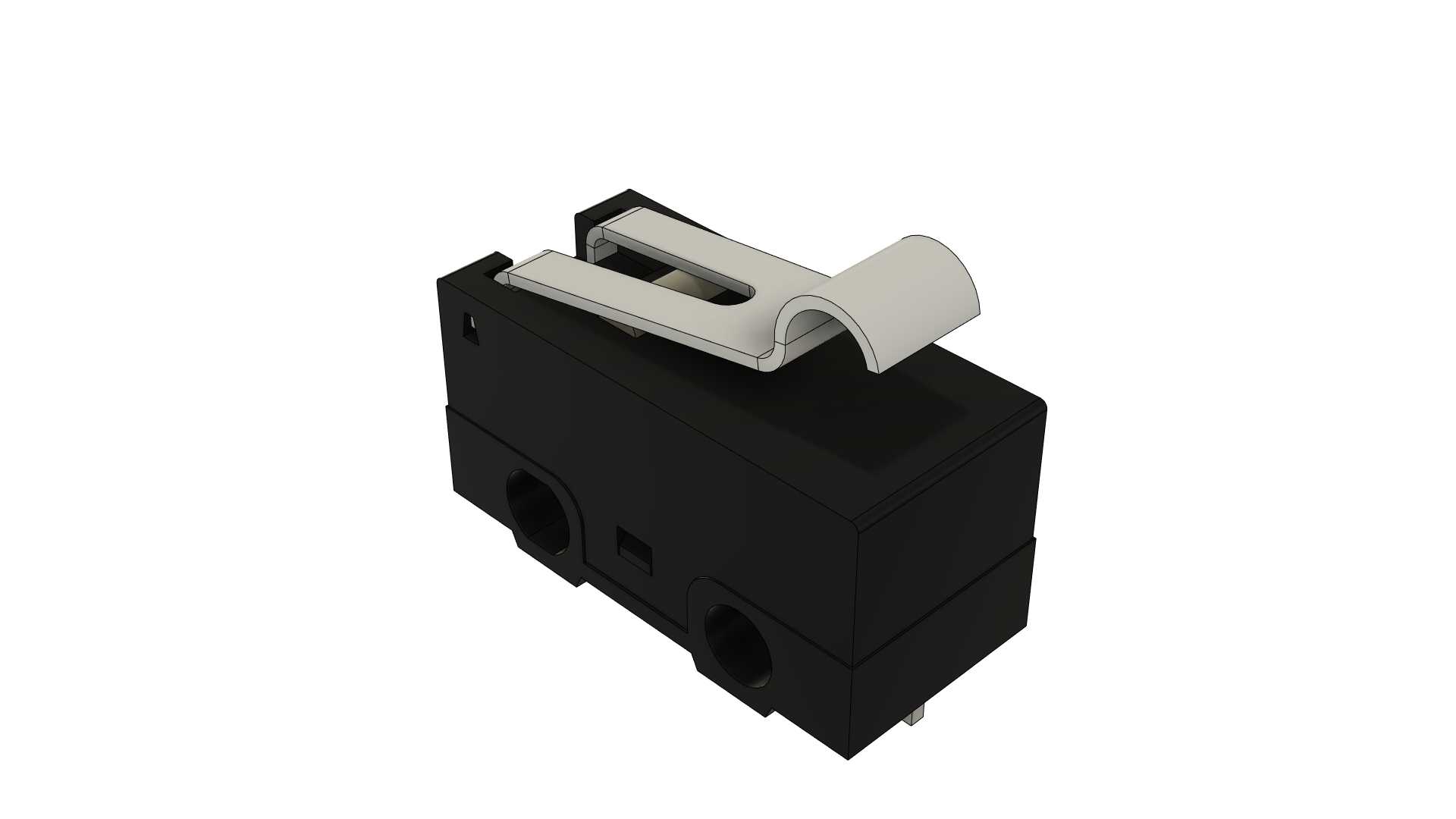

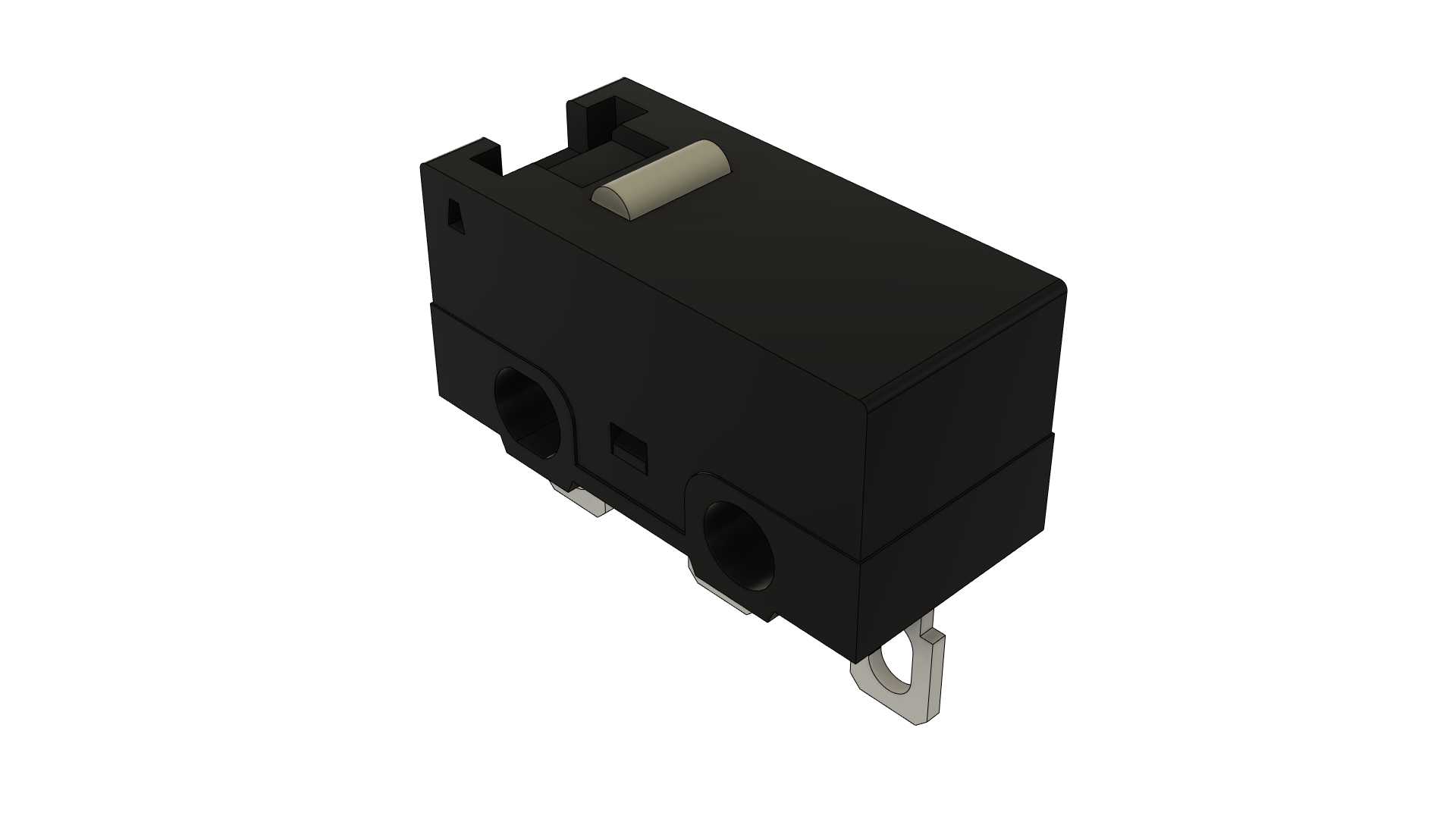

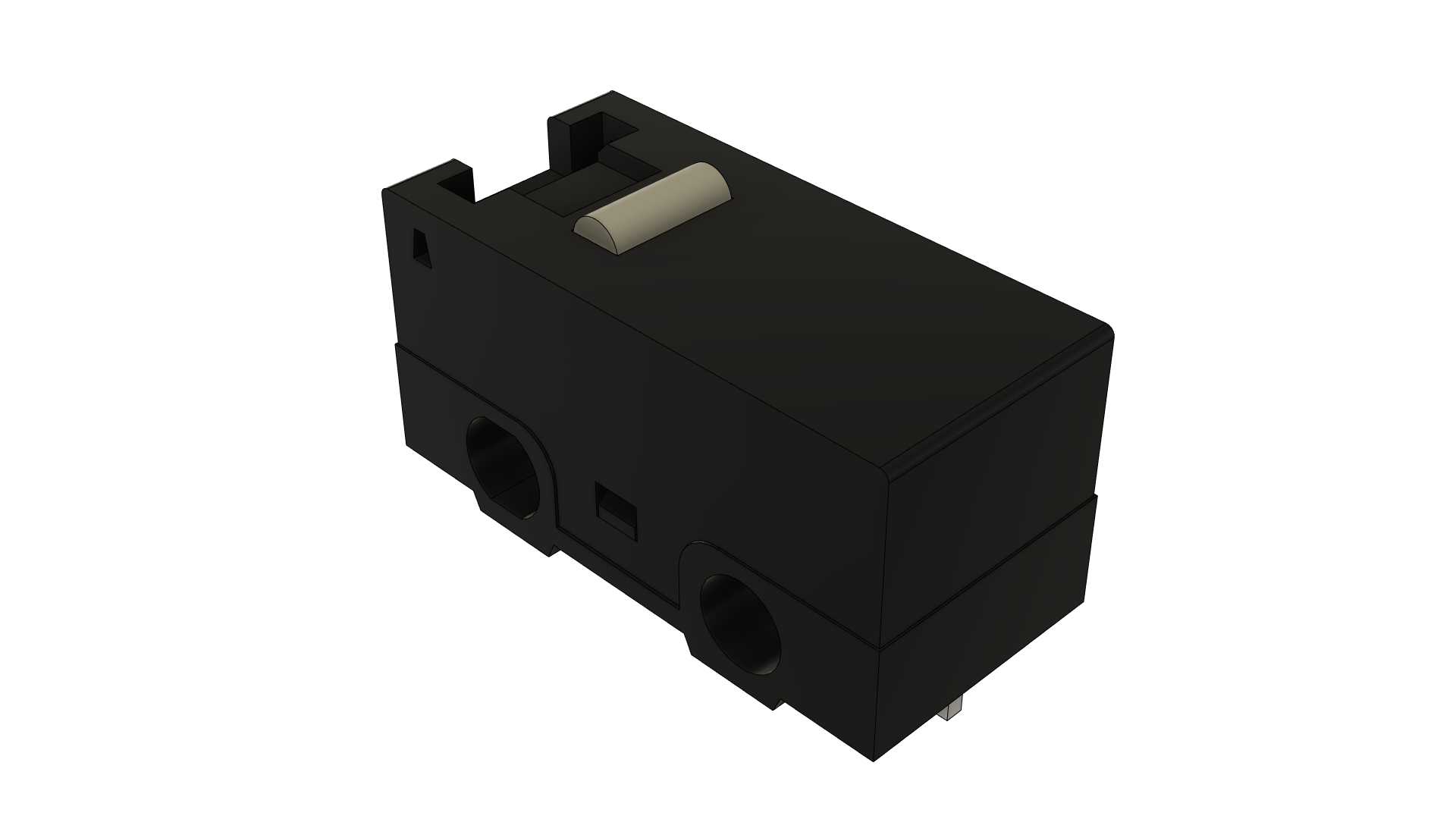

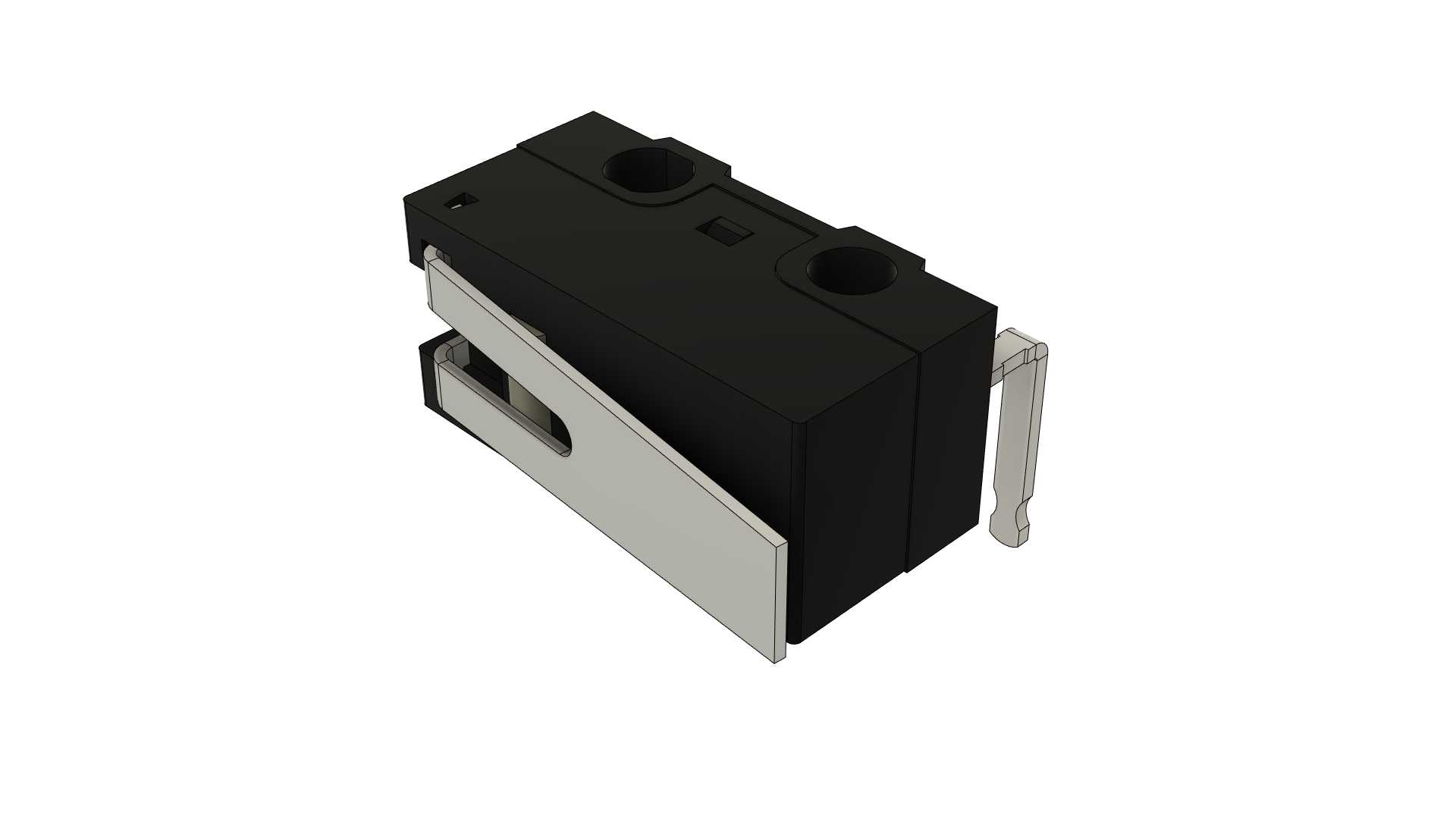

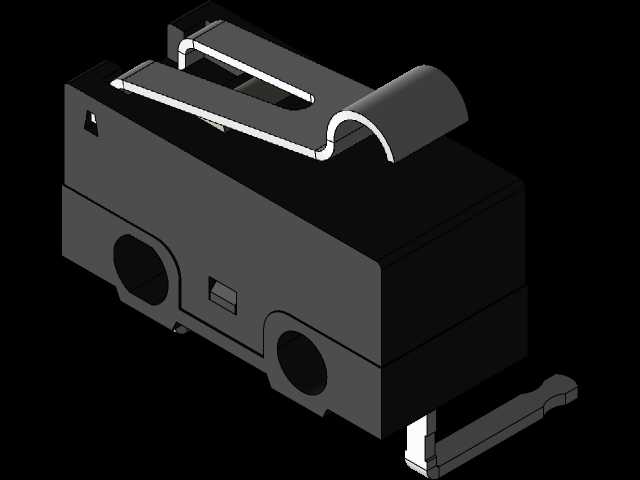

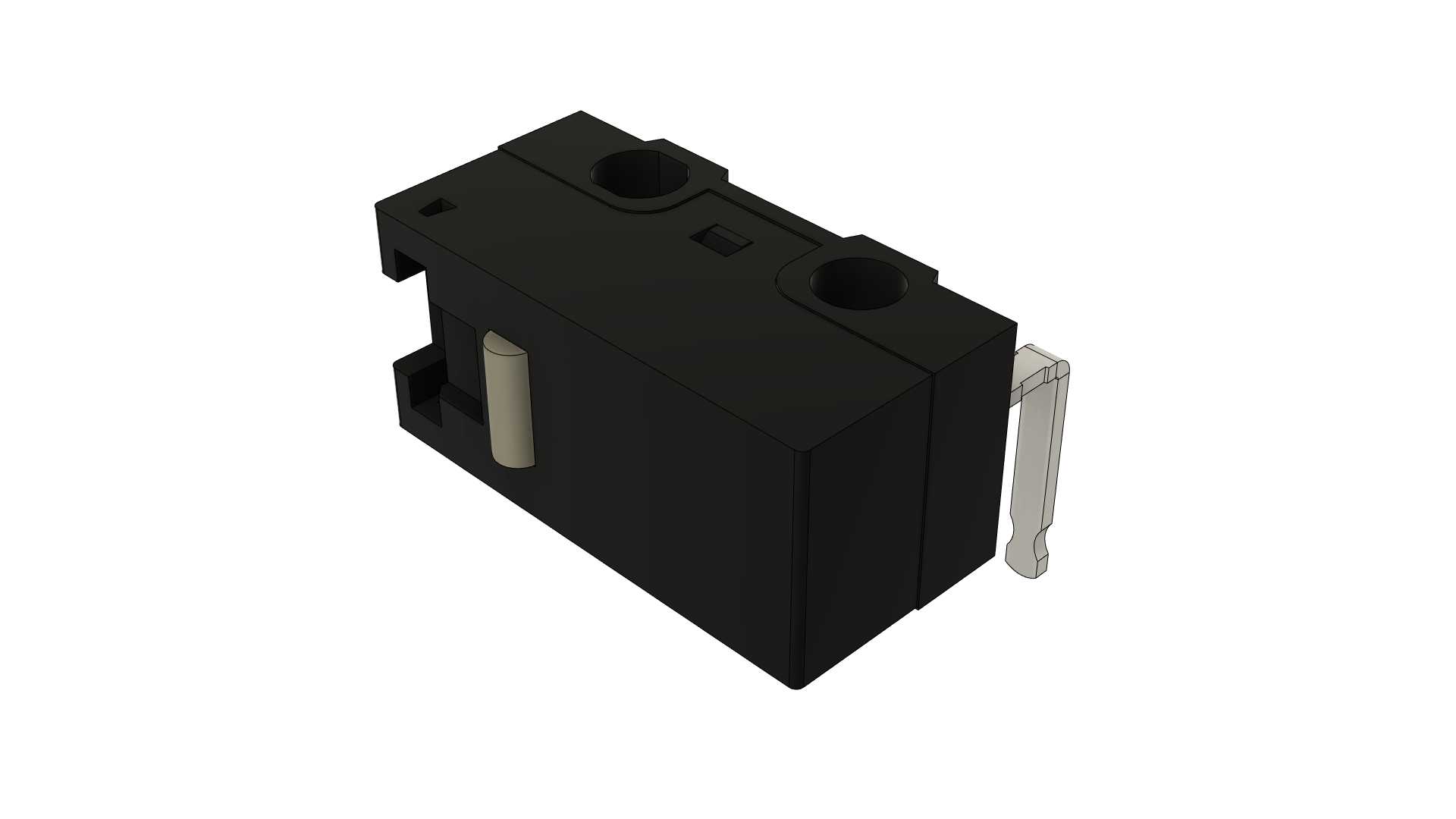

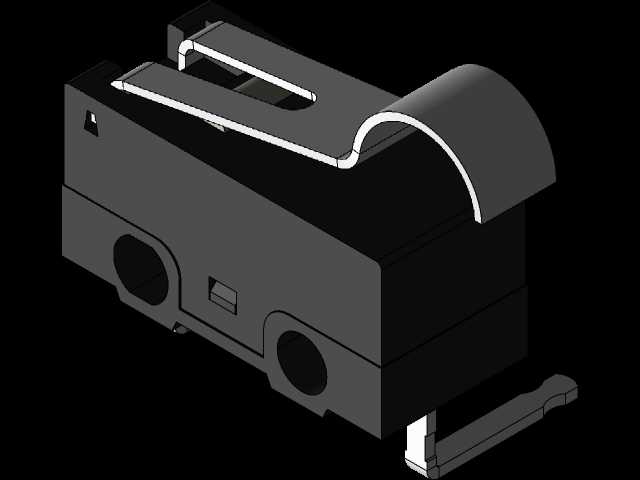

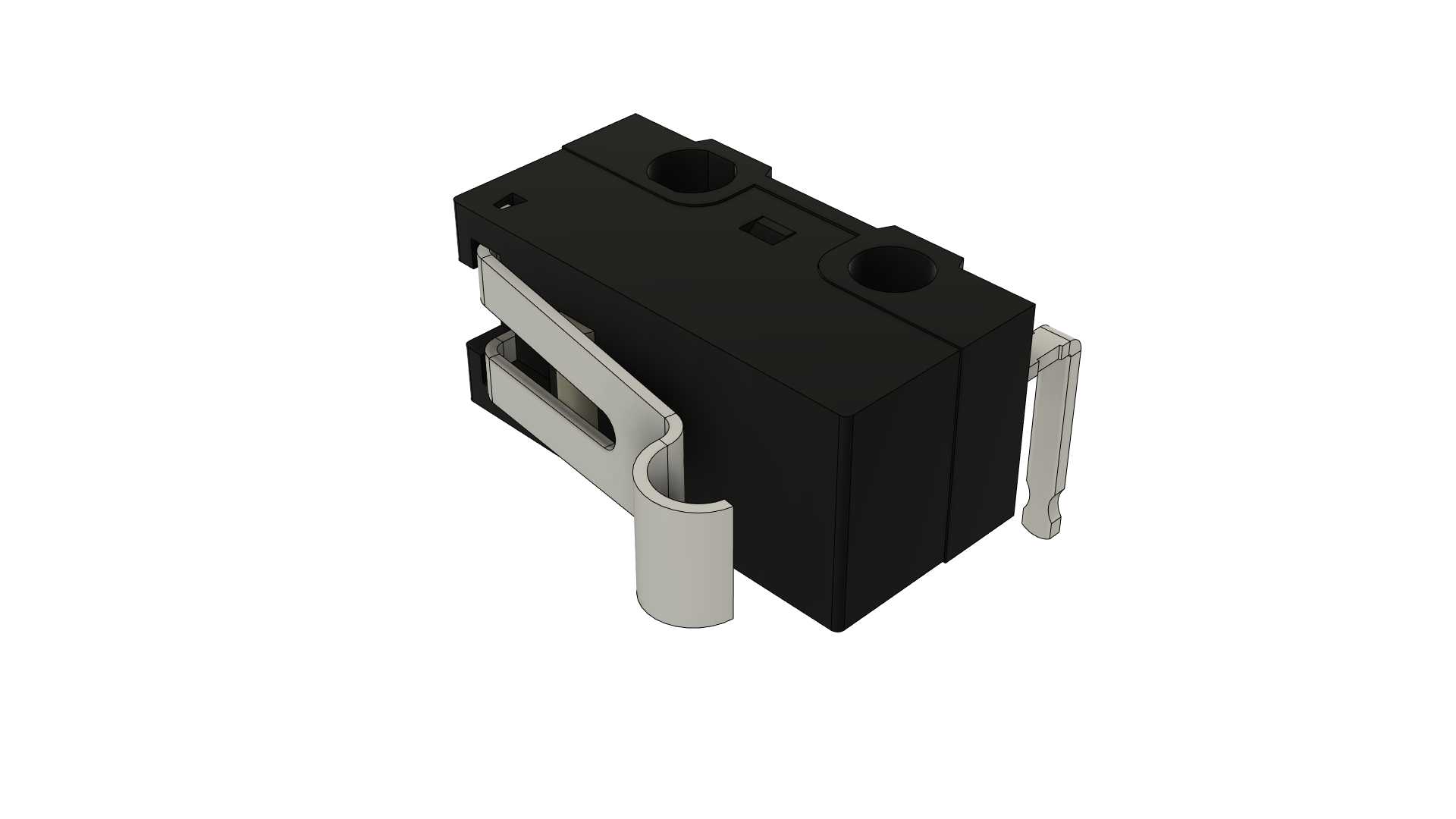

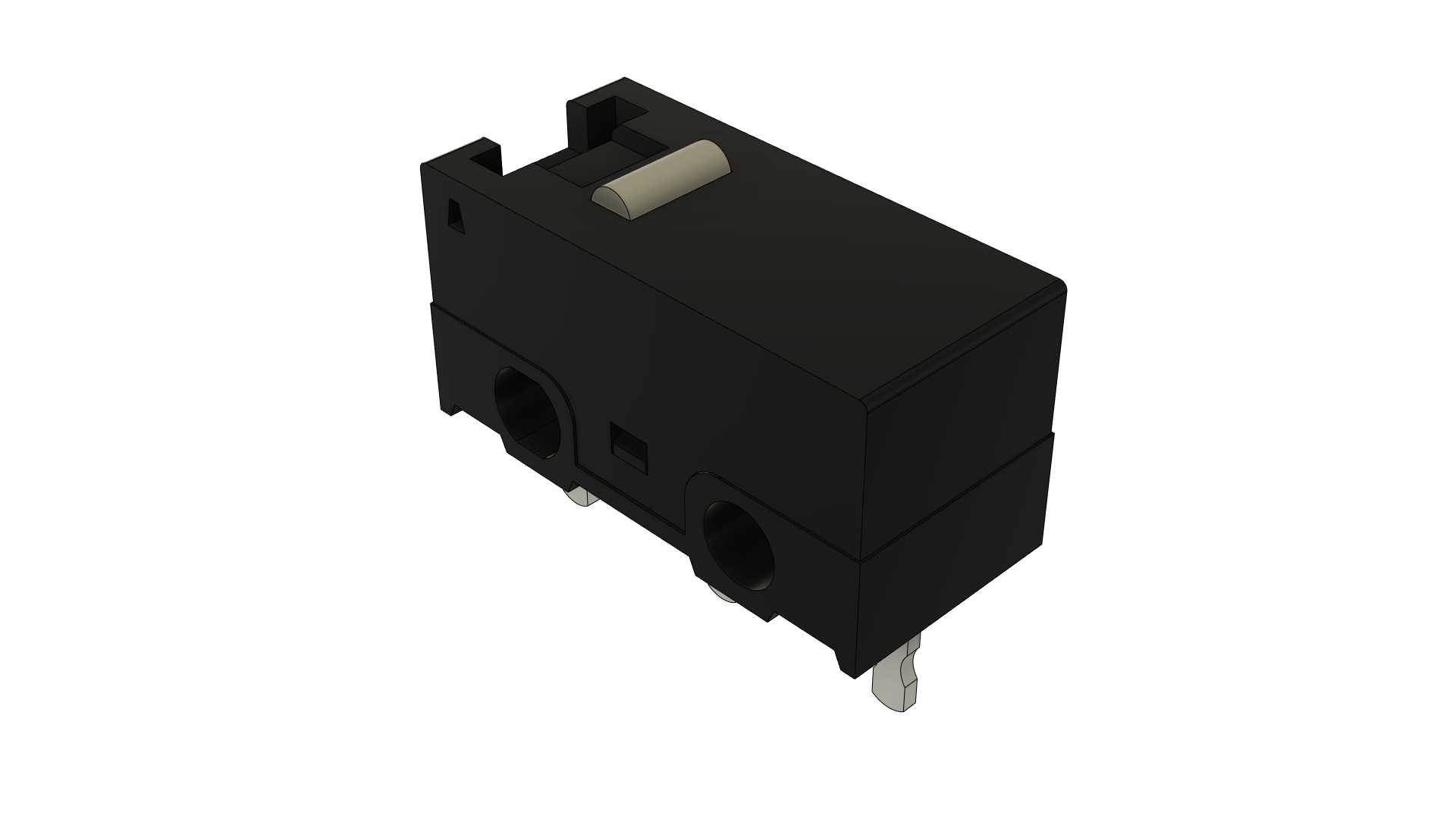

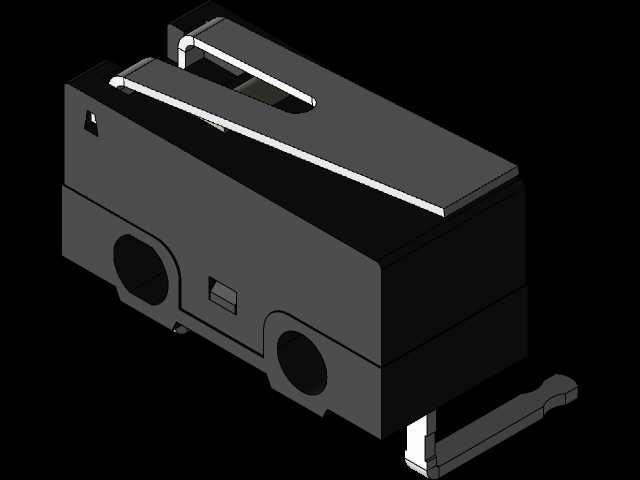

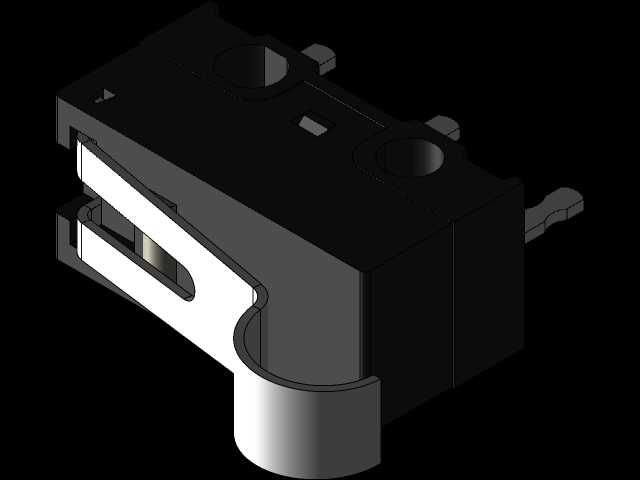

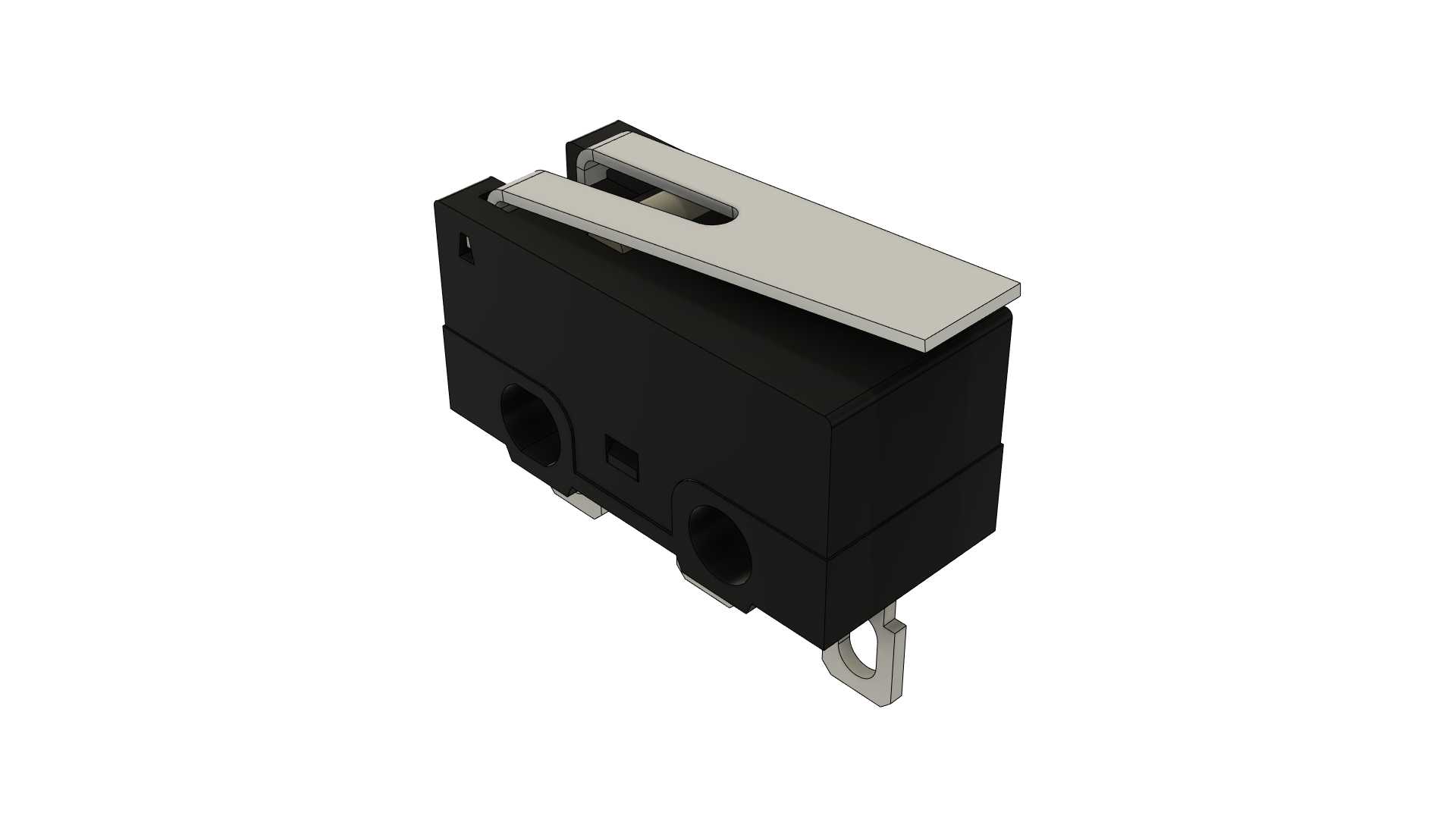

带滚轮摆杆式微动限位开关结构

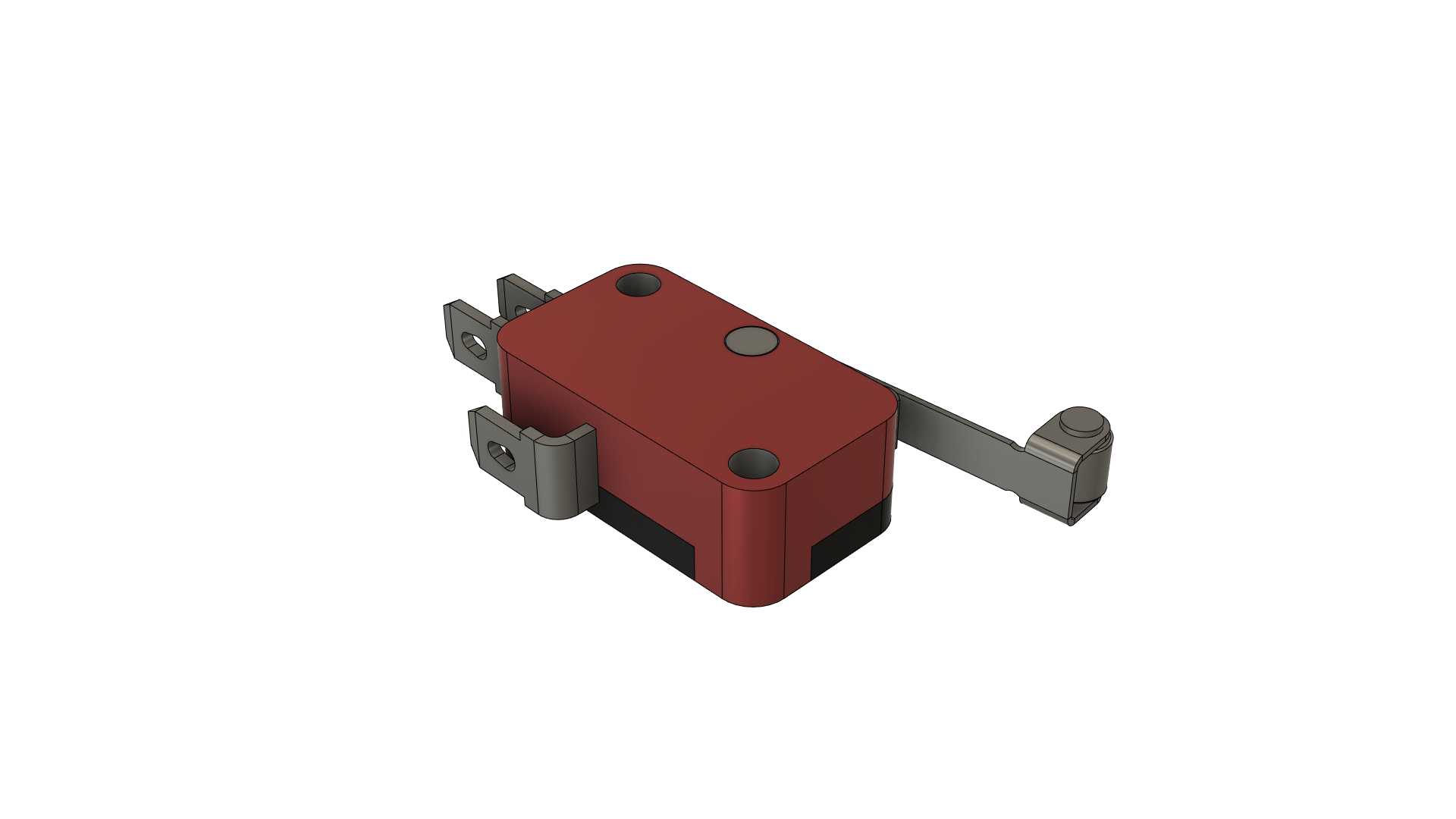

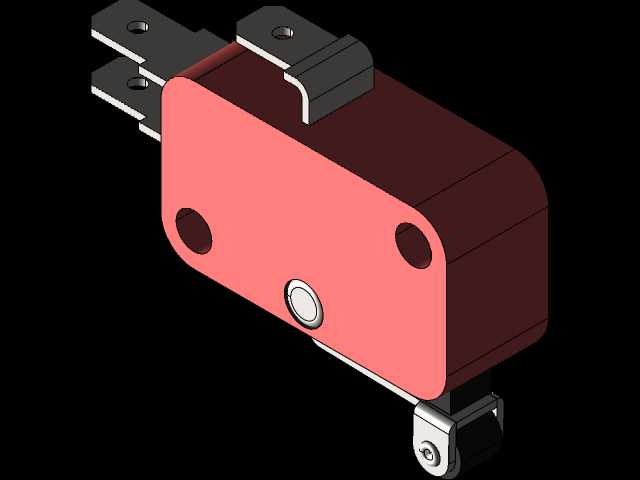

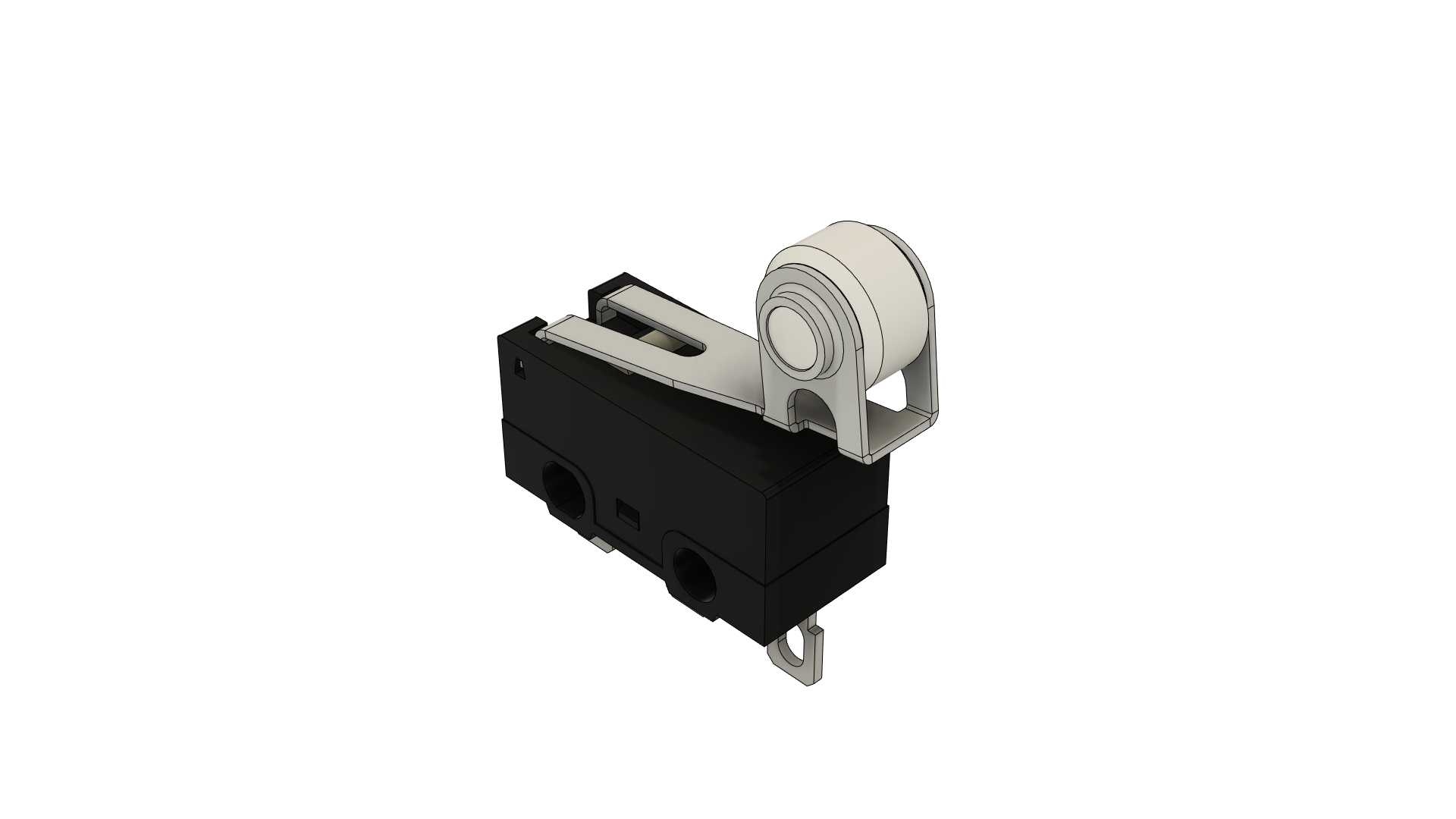

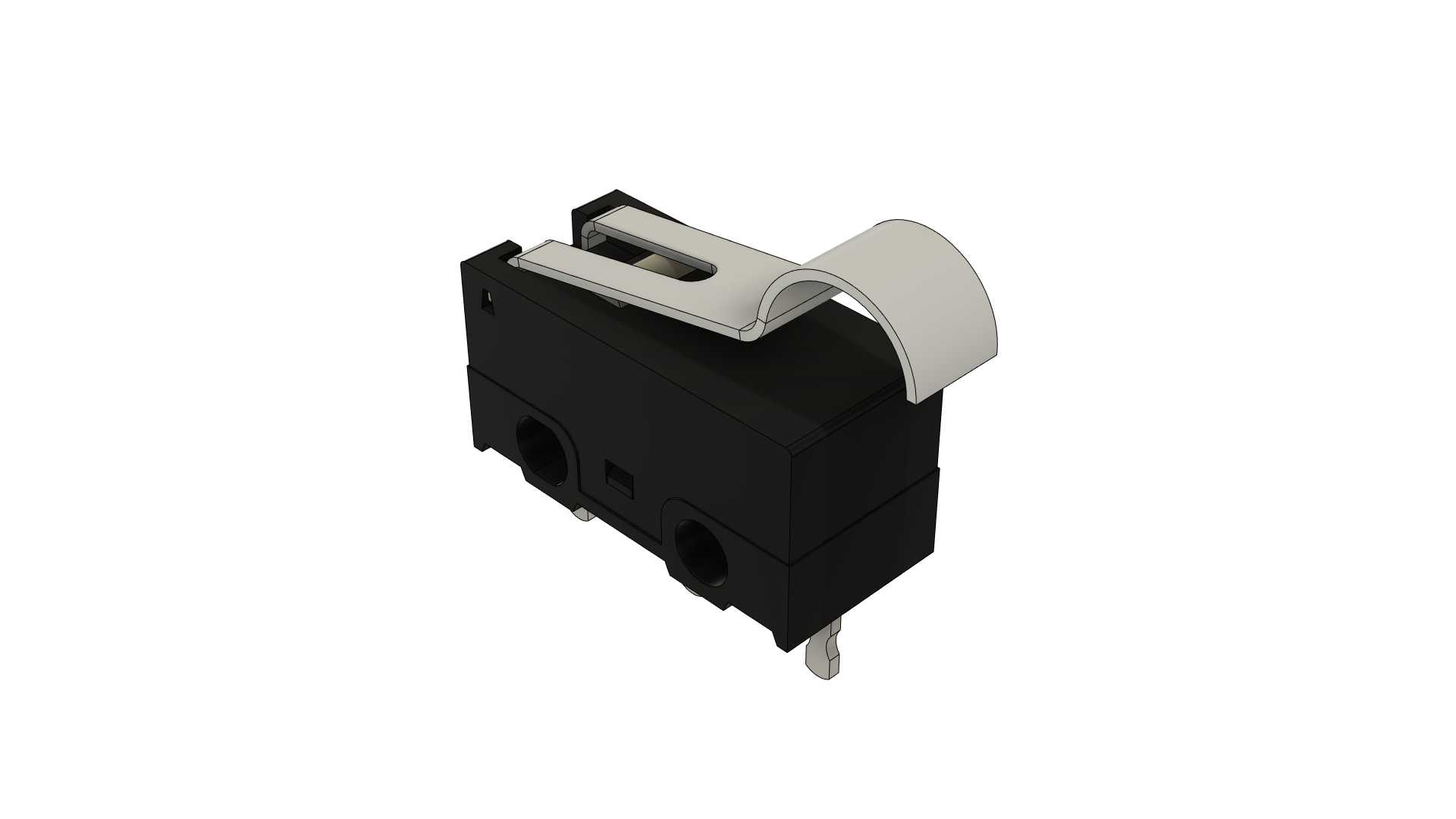

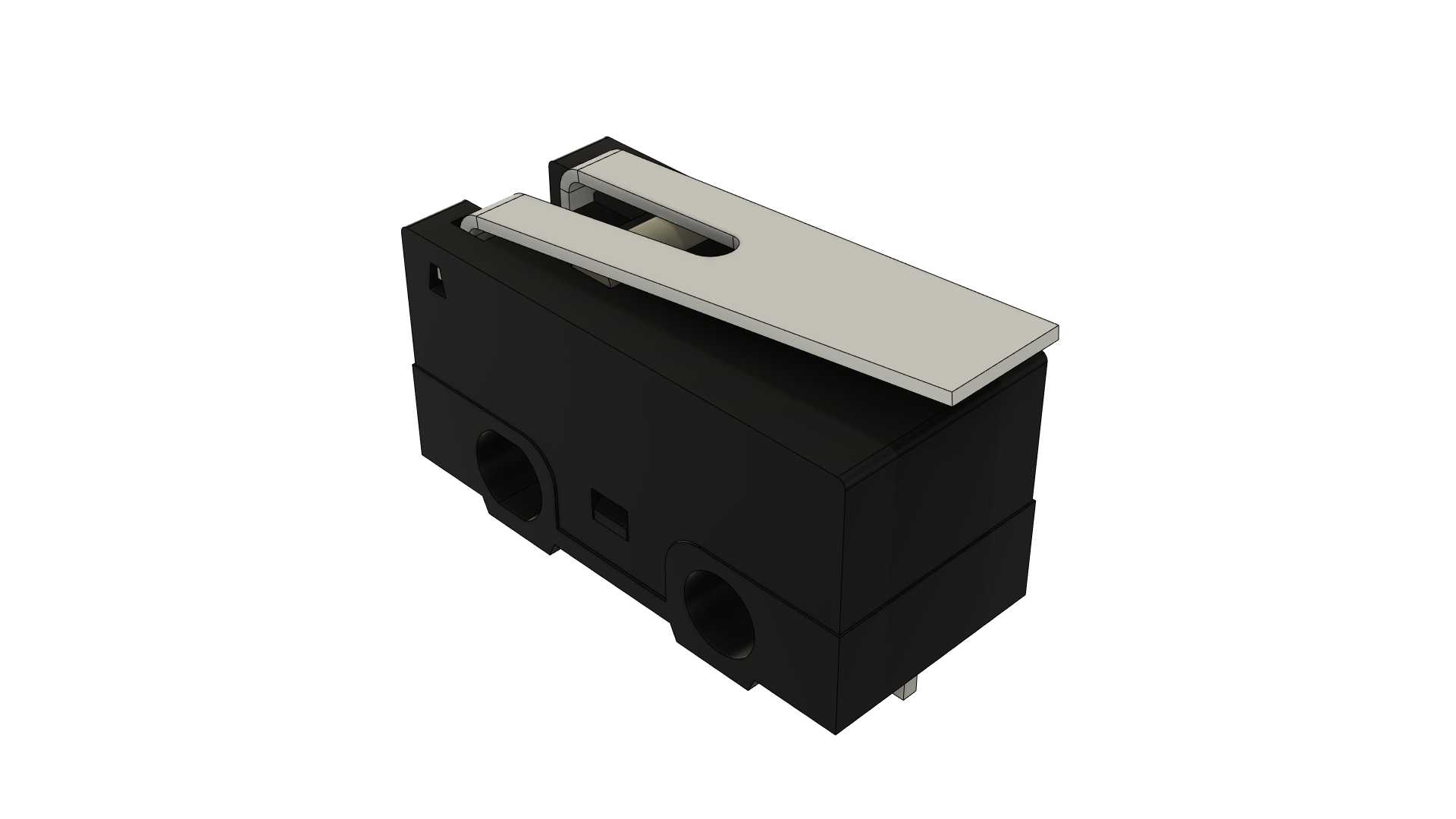

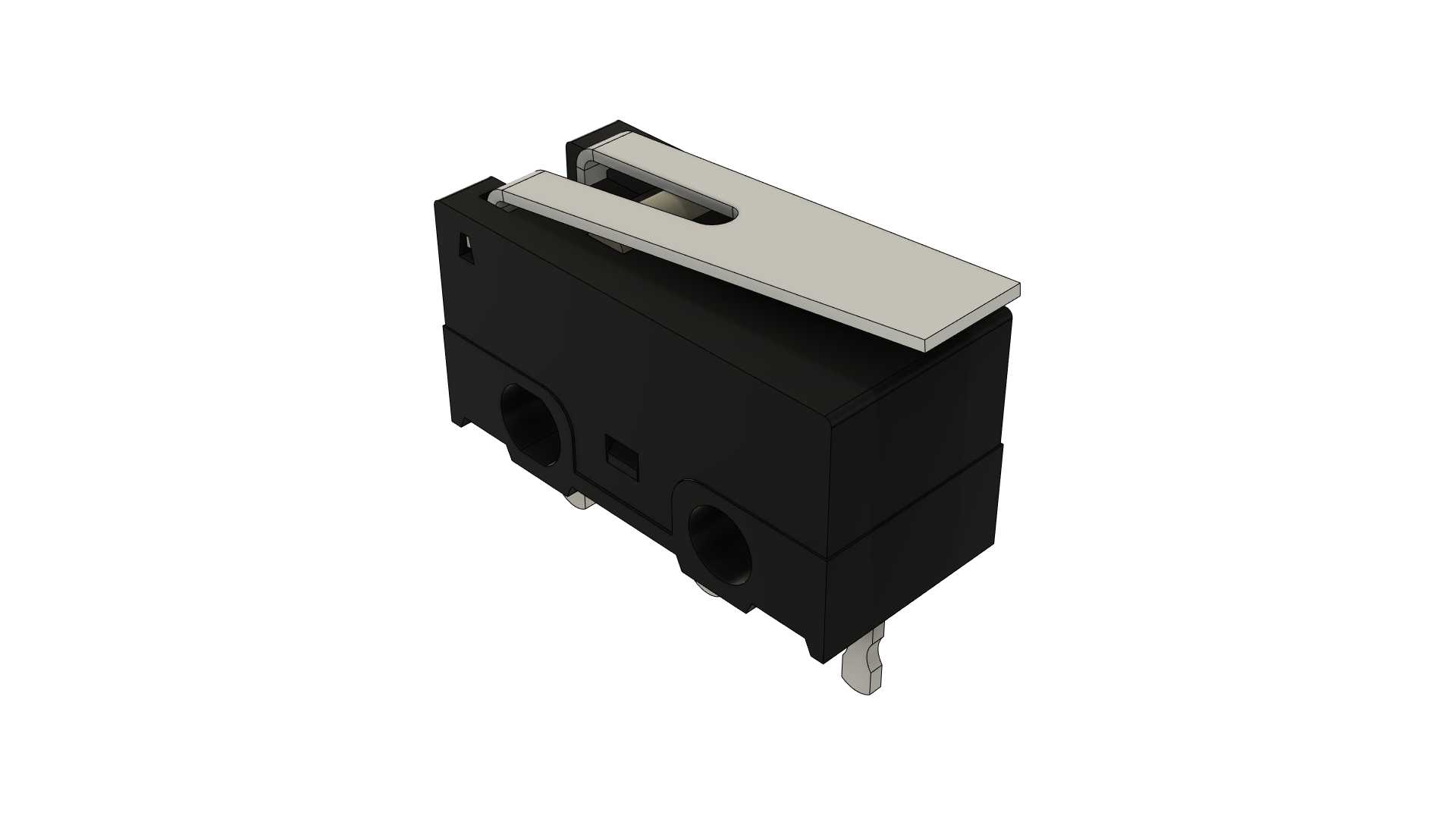

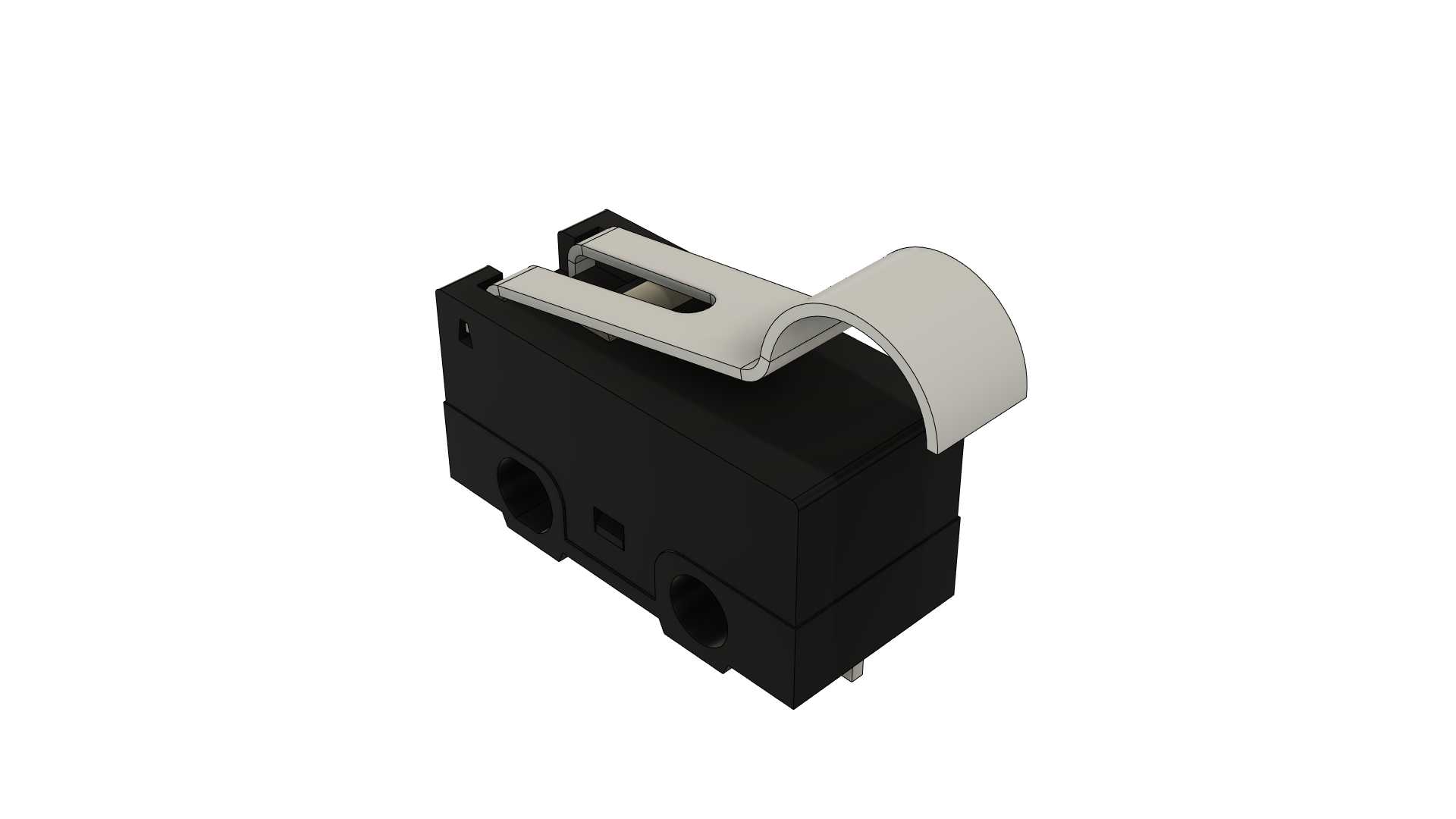

　　这款带滚轮摆杆的微动开关，是工业控制回路里极为常见的小体积位置检测元件，日常在各类自动化产线、小型机电设备、家电控制模块里都能见到它的身影，别看它体积不大，在位置信号触发、行程限位保护的环节里，往往承担着最基础也最关键的信号通断作用。从实际应用场景来看，这类开关常被安装在设备运动部件的行程端点位置，比如小型输送线的工件到位检测位、电动推杆的伸缩极限位置、家电门体的闭合检测位、工控设备的安全门联锁位置，依靠运动部件触碰摆杆端部的滚轮，触发内部触点快速通断，完成位置信号的上传或者回路的通断控制，相比无滚轮的直动式微动开关，带滚轮的摆杆结构能大幅降低触碰过程中的滑动摩擦，既减少运动部件和开关本身的磨损，也能让触发动作更顺滑，

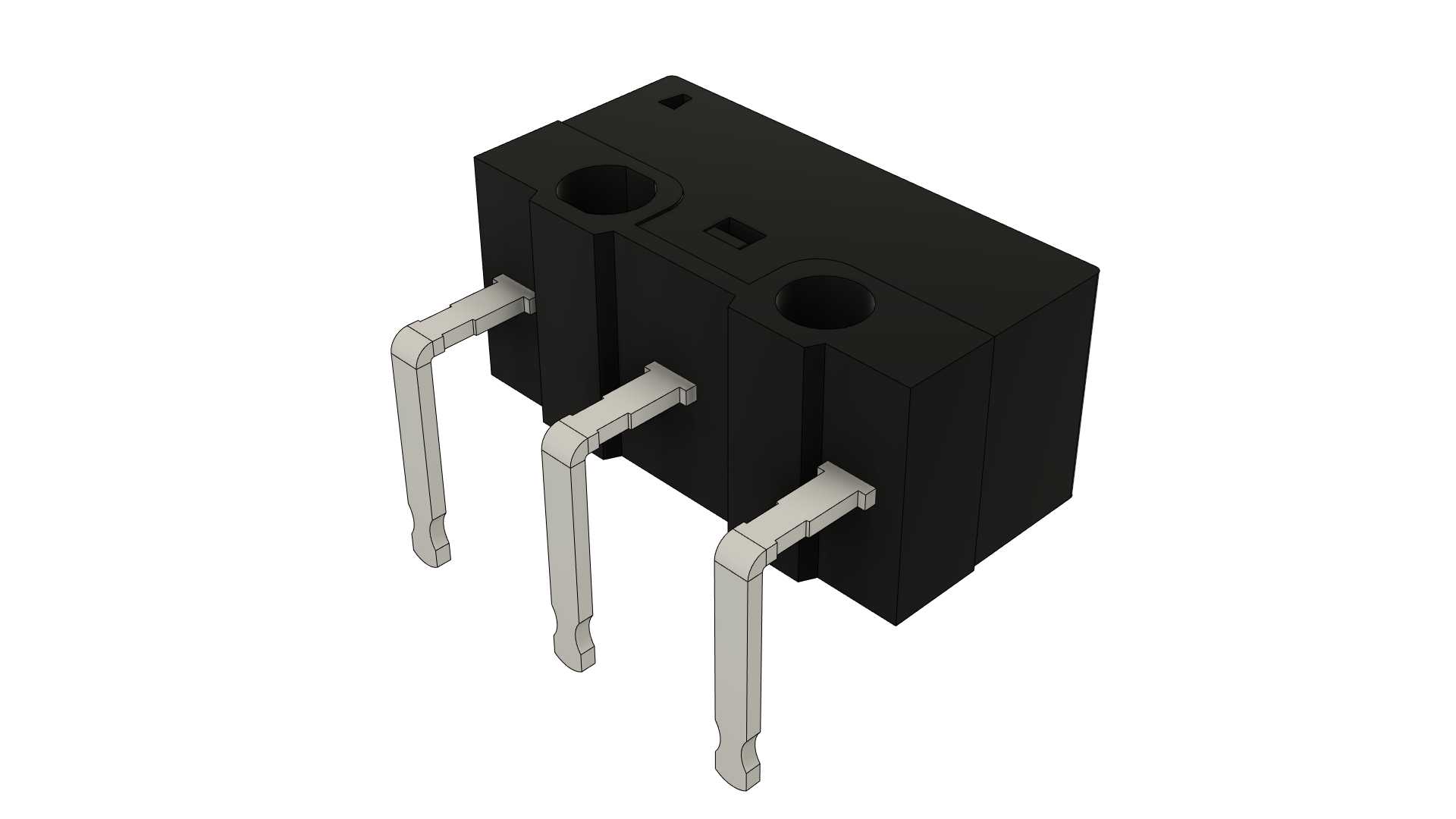

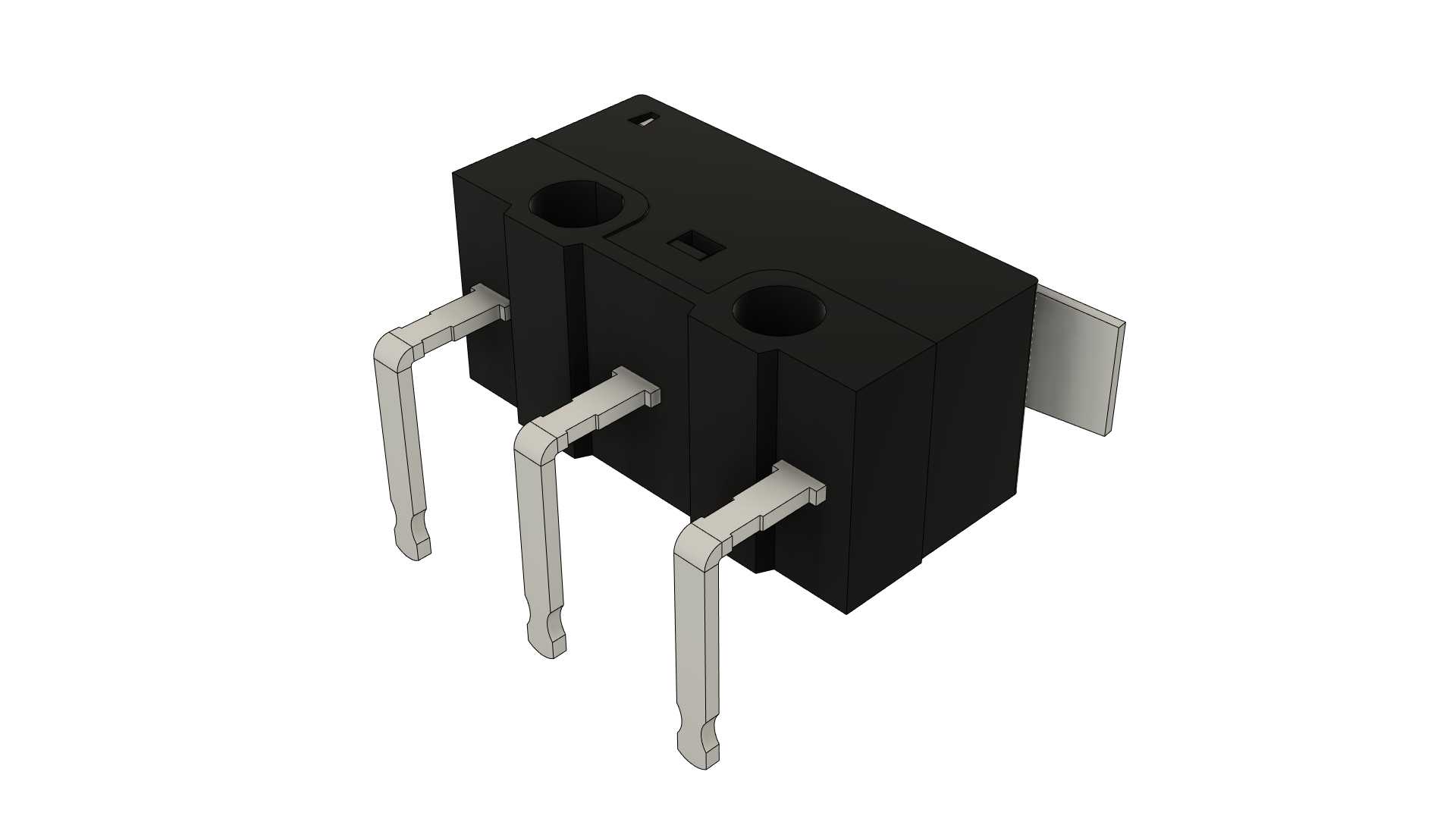

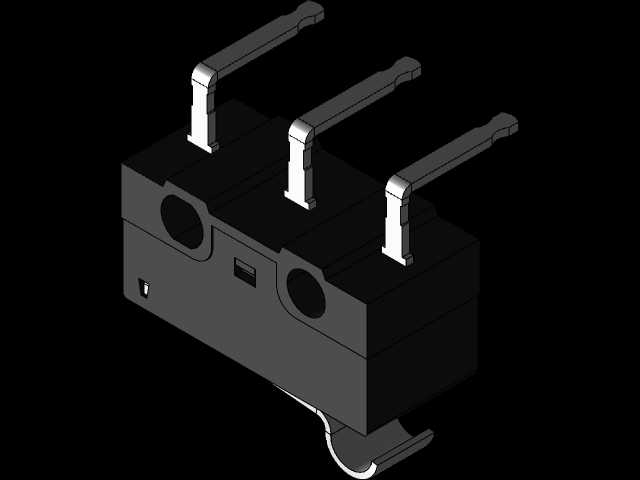

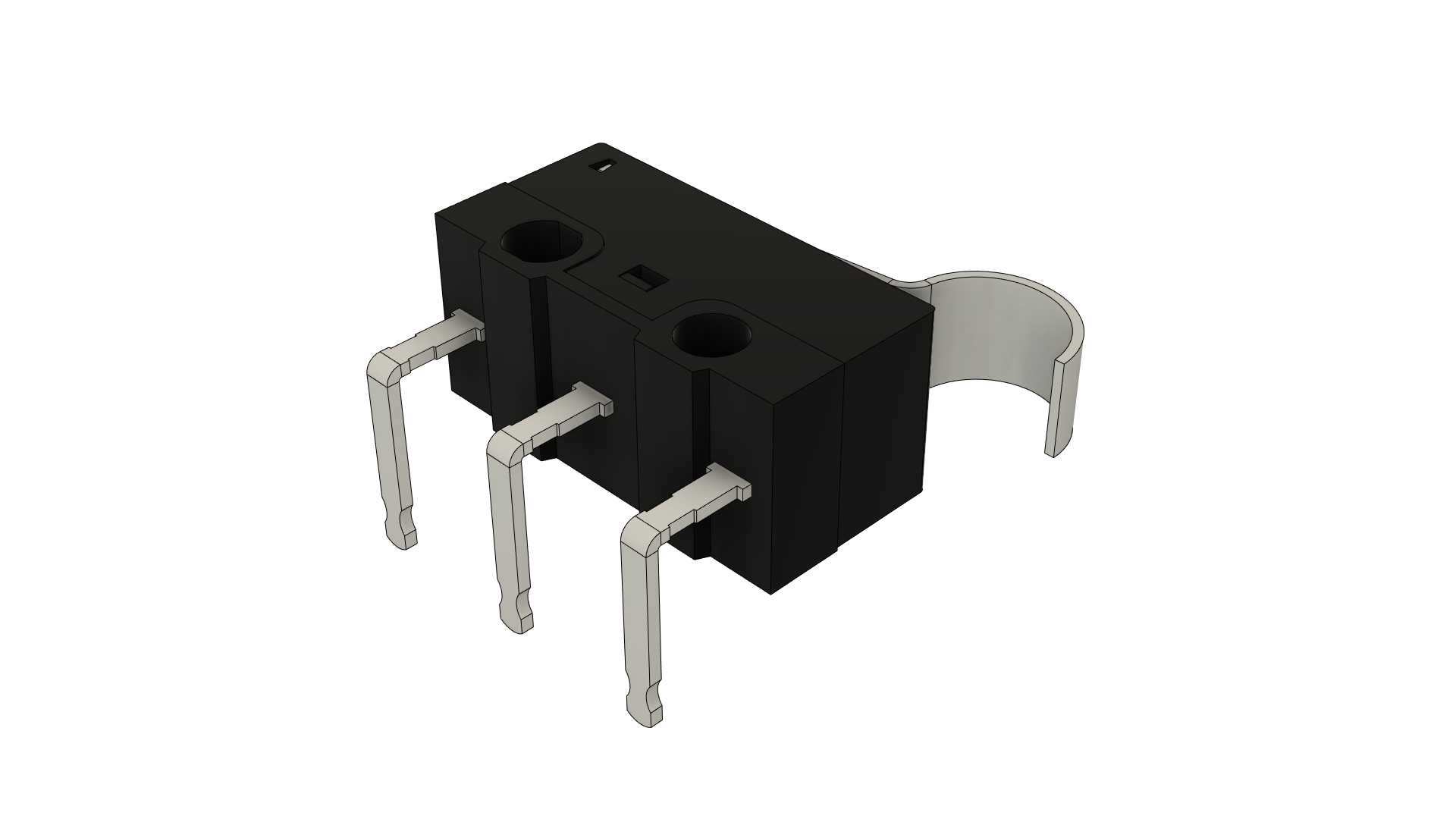

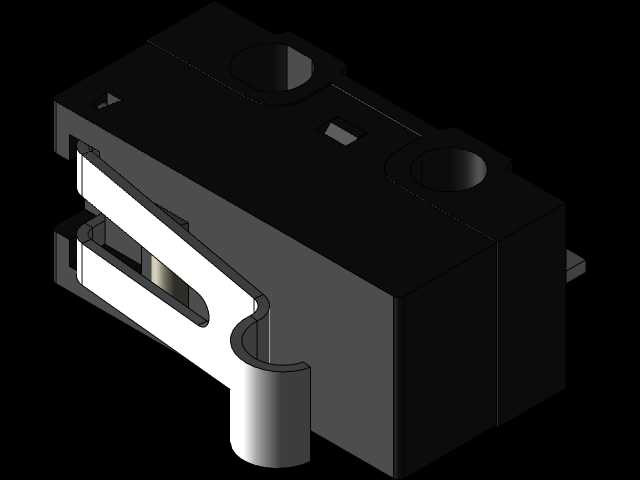

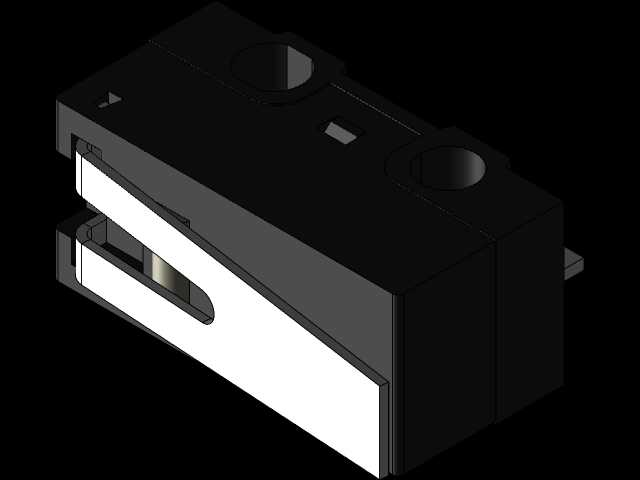

　　不会出现卡滞导致的信号误判。从功能特性上来说，这类微动开关的核心优势就是触发行程极短、触点动作速度快，哪怕摆杆只产生极小角度的偏转，内部的瞬动机构就能快速完成触点切换，不会因为外部施压速度慢导致触点在半接触状态下拉弧烧蚀，能有效延长触点的电气使用寿命。开关本体采用绝缘性优异的热固性材料作为外壳基座，两个安装孔位对称布置在壳体上部，能适配M3或者M4规格的紧固螺钉，安装时可以直接固定在设备的安装板平面上，不需要额外设计复杂的固定结构，壳体侧面预留的接线端子采用插片式结构，能直接适配标准的冷压接线端子，接线作业效率高，也能保证长期震动环境下的连接可靠性。从设计思路层面拆解这款开关的结构，首先是壳体的尺寸控制，整体壳体做了圆角过渡处理，

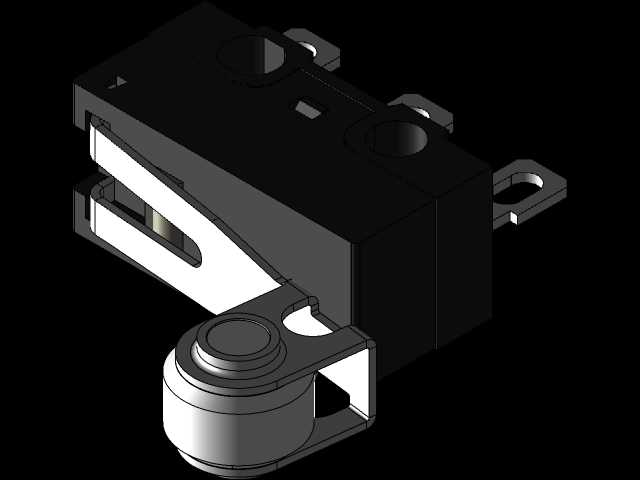

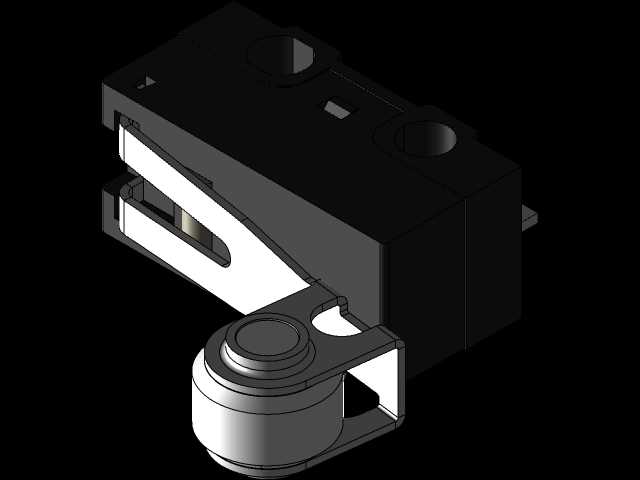

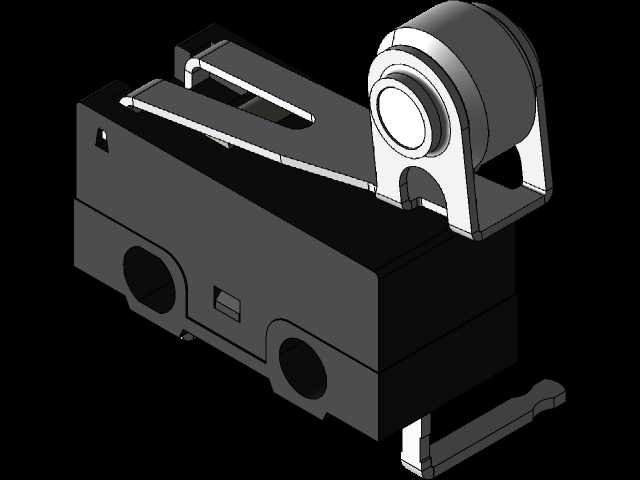

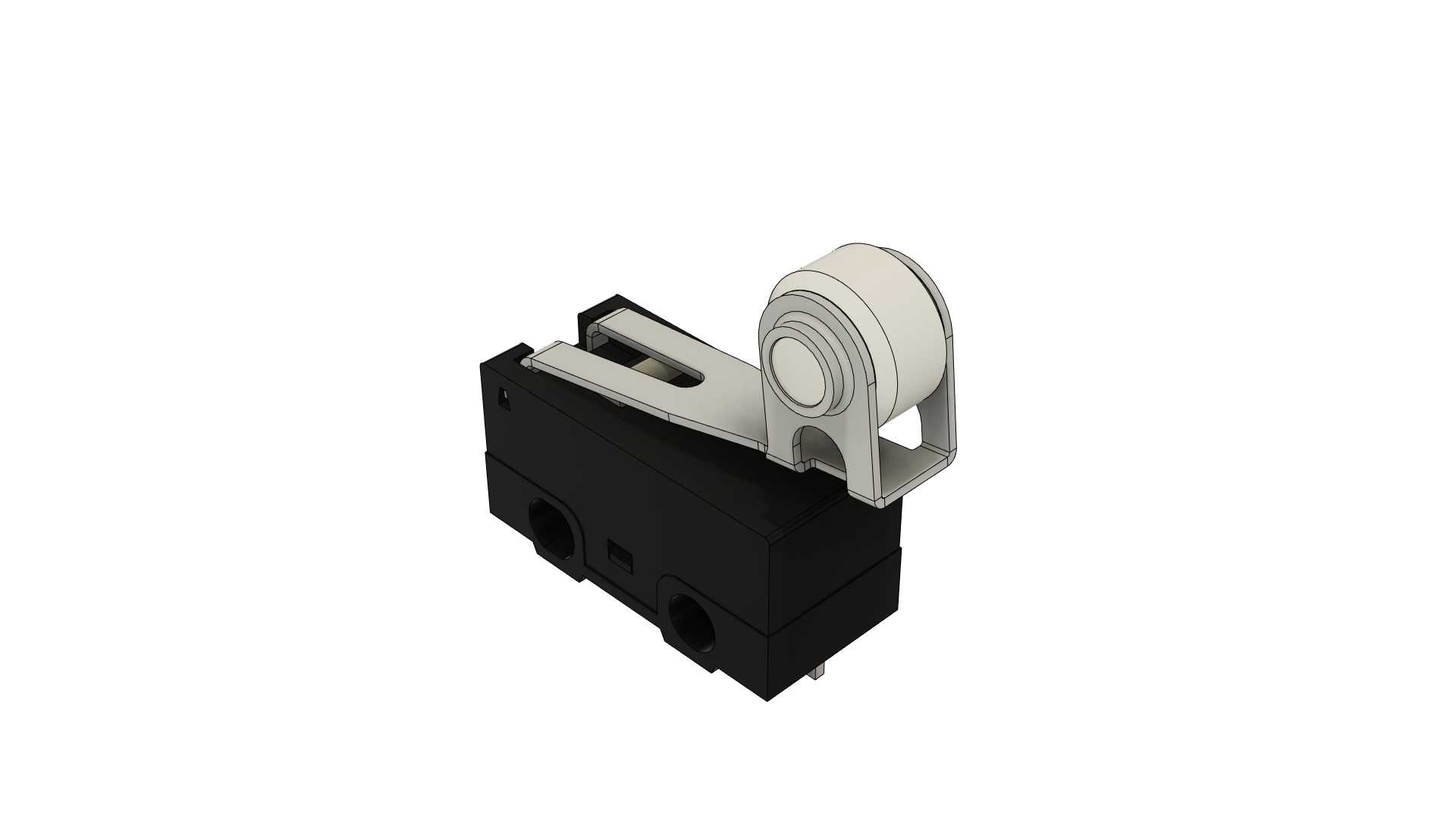

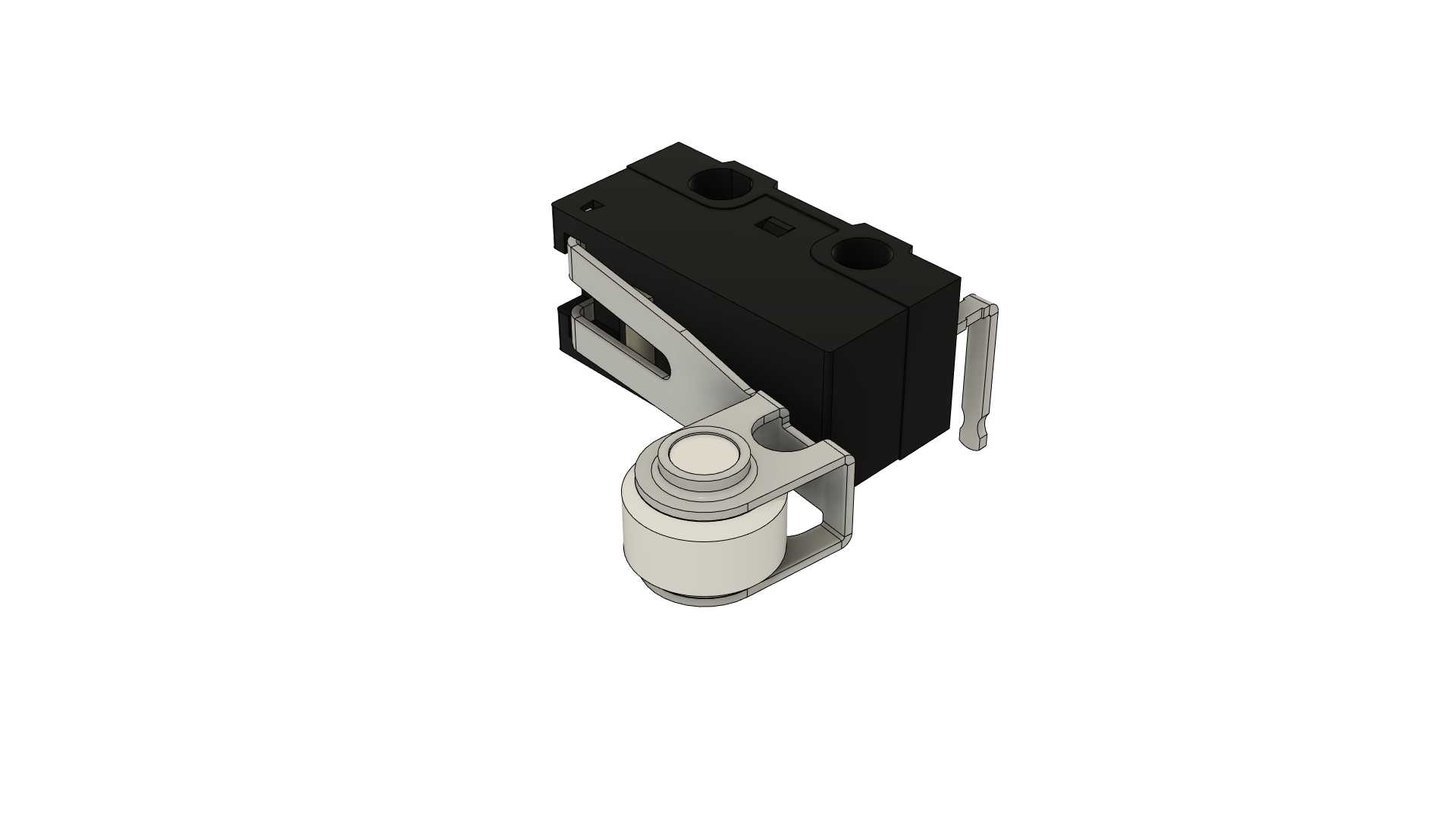

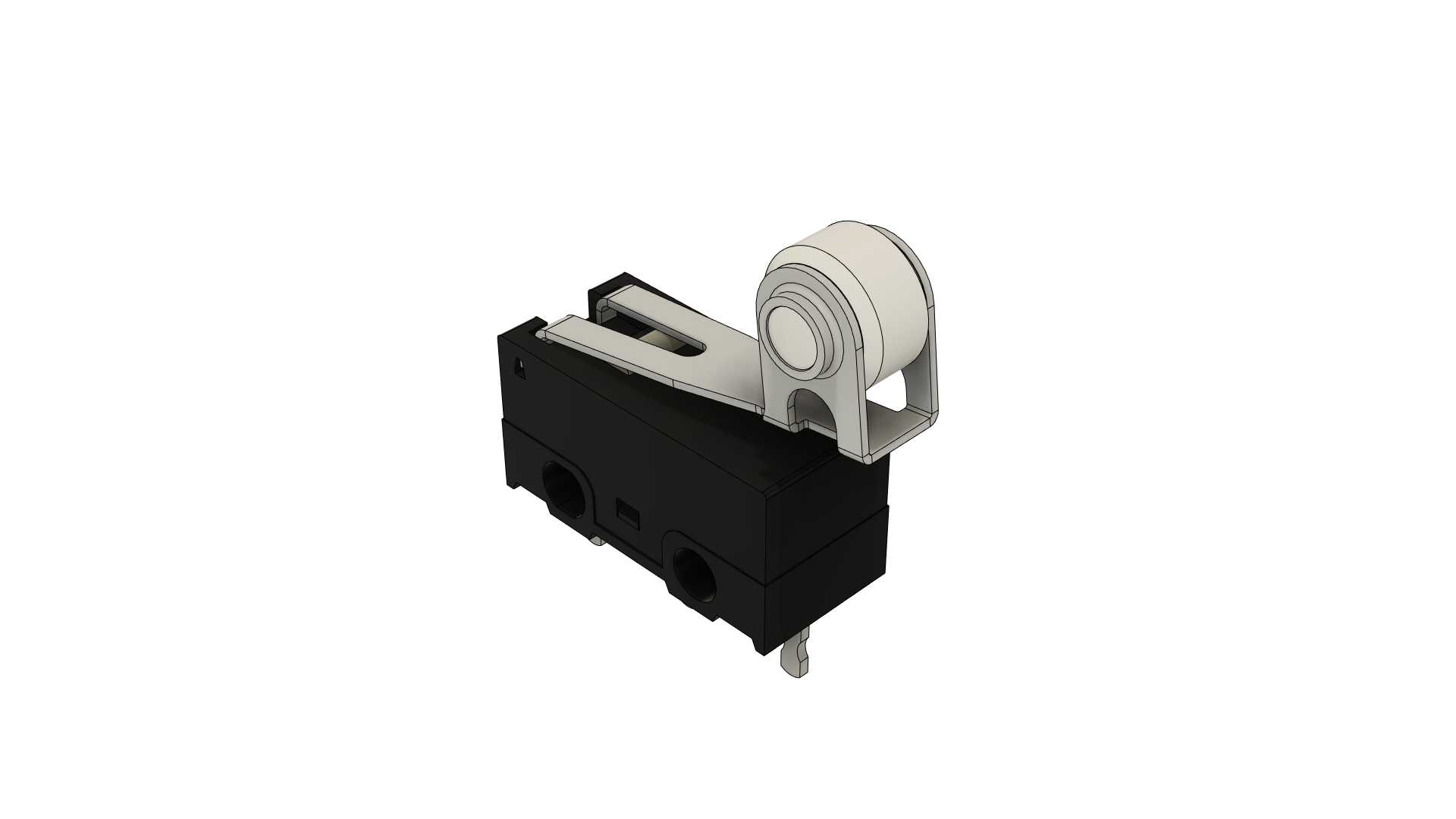

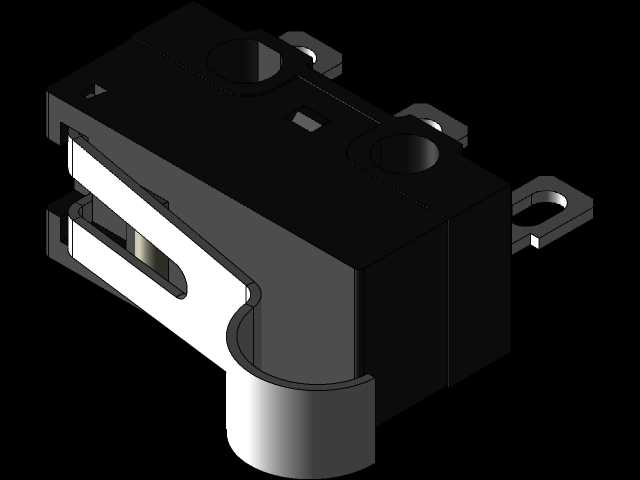

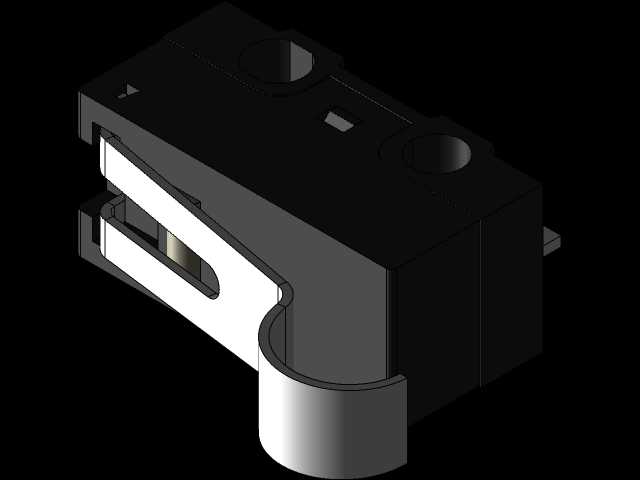

　　没有尖锐的棱角，既避免安装过程中划伤操作人员，也能减少壳体在注塑成型过程中的应力集中问题，摆杆部分采用金属冲压件作为支撑骨架，端部的滚轮采用耐磨的工程塑料材质，滚轮内部嵌套了小直径的金属转轴，滚轮转动时的阻尼极小，当运动部件从侧面滑过滚轮时，滚轮会随接触力自由转动，不会和运动部件产生硬摩擦。安装边界方面，这款开关的本体宽度控制在20mm左右，整体高度不含摆杆的话约16mm，摆杆自然下垂状态下，滚轮最低点比壳体底面低8mm左右，设计安装位的时候需要预留出至少12mm的摆杆活动空间，避免摆杆动作时和周边结构产生干涉，两个安装孔的中心距为18mm，安装板上对应的开孔位置需要保证平面度，避免安装时壳体受紧固力产生形变，

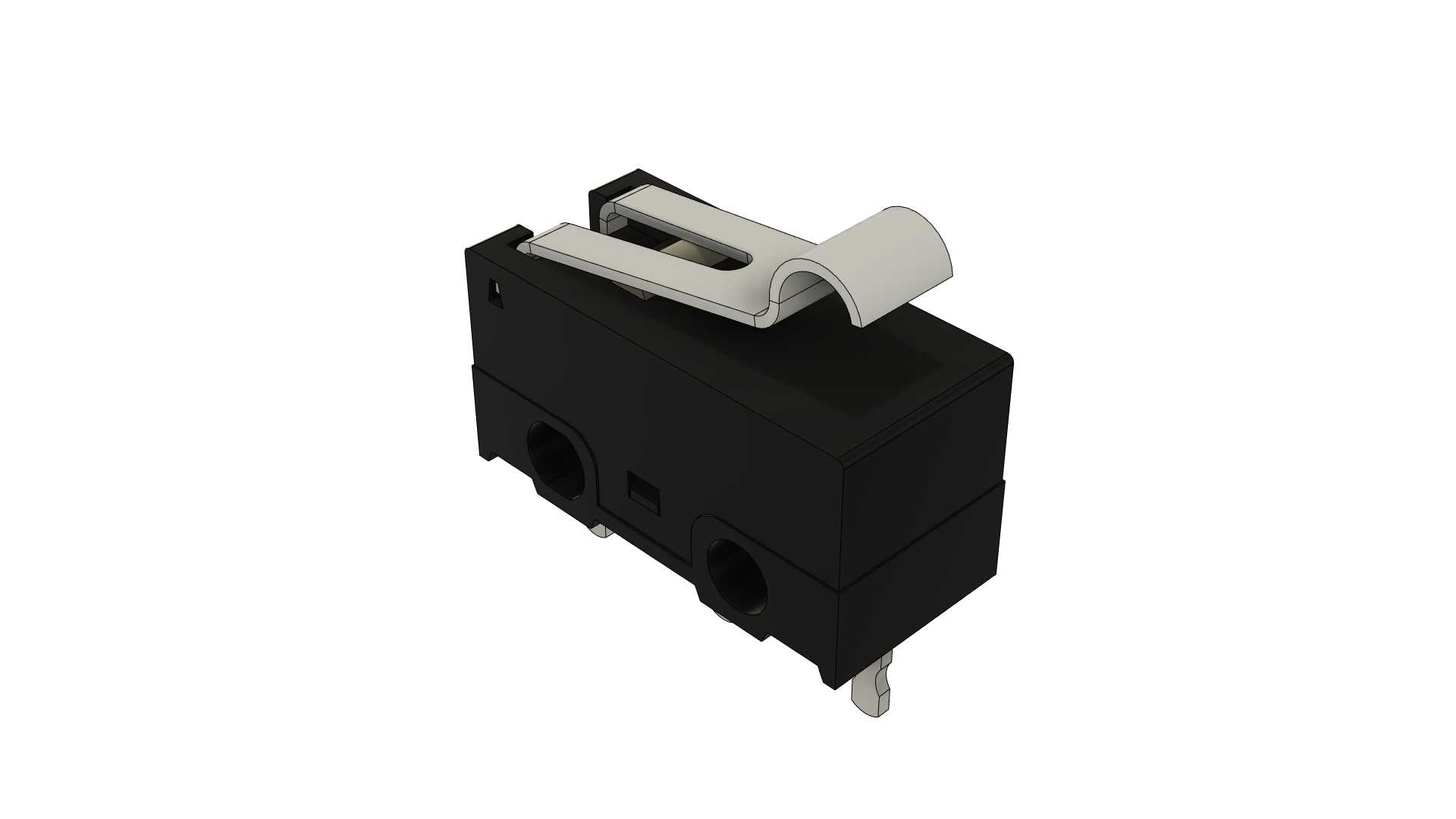

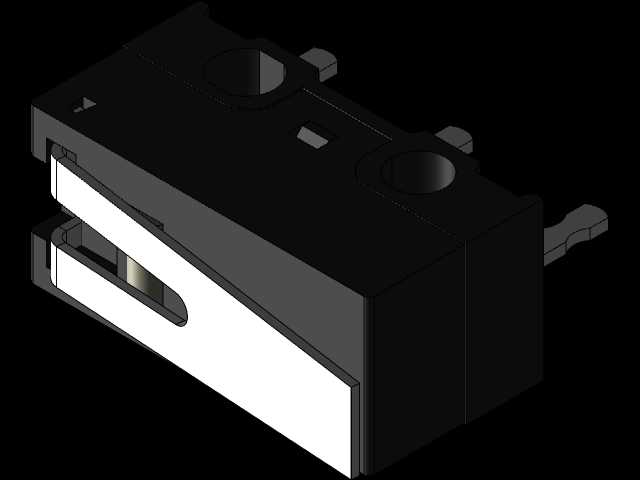

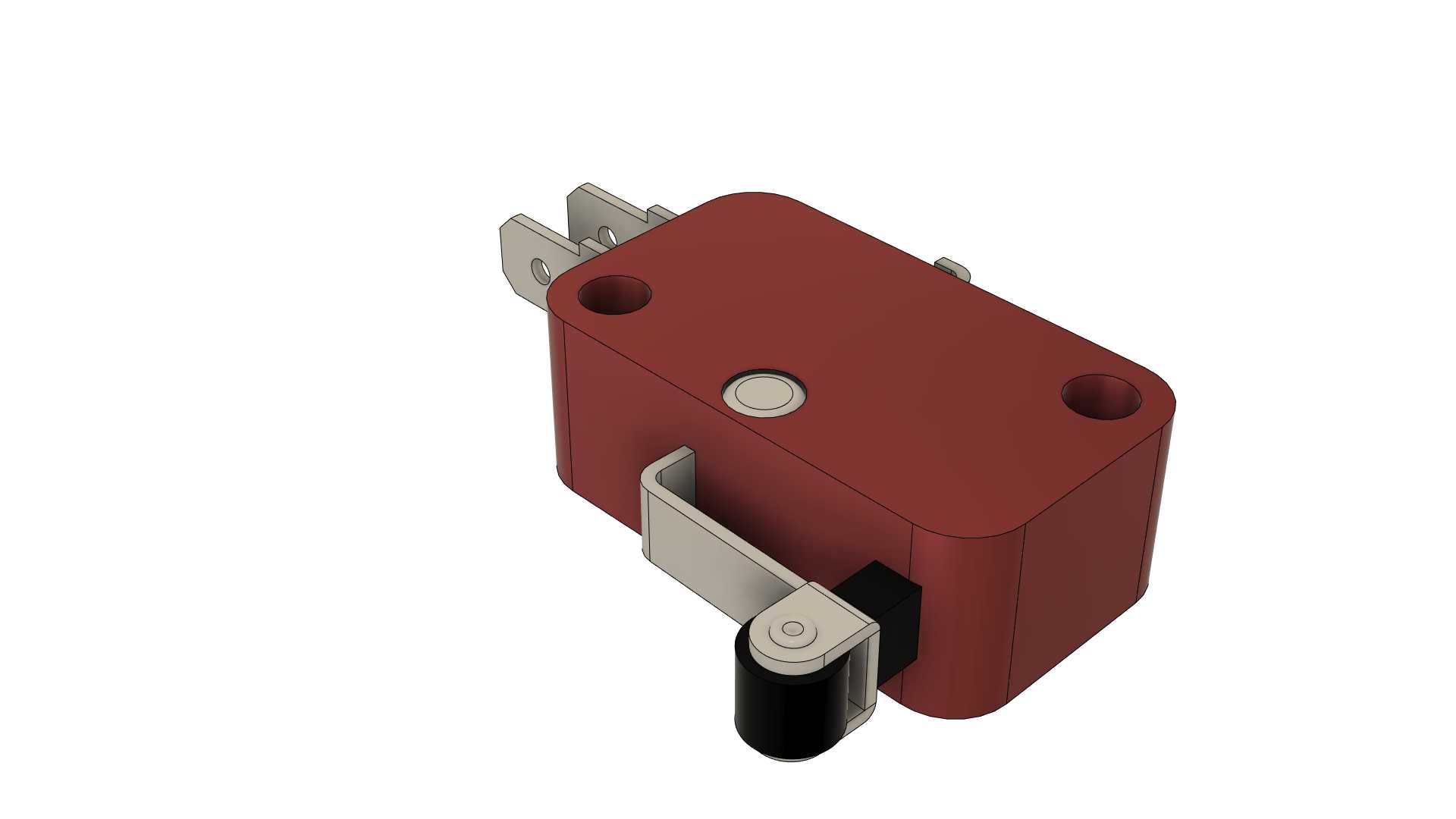

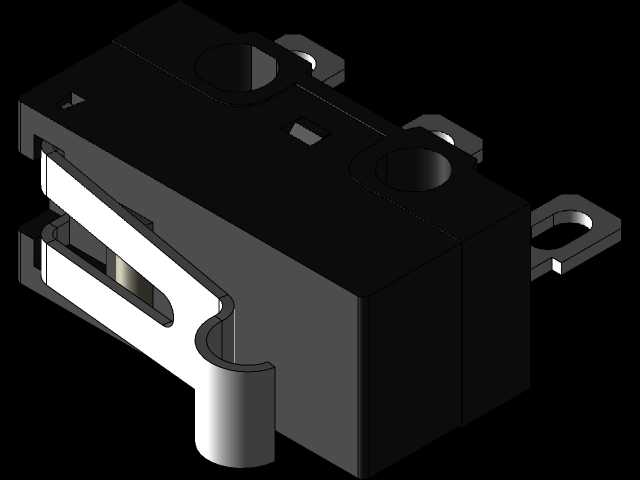

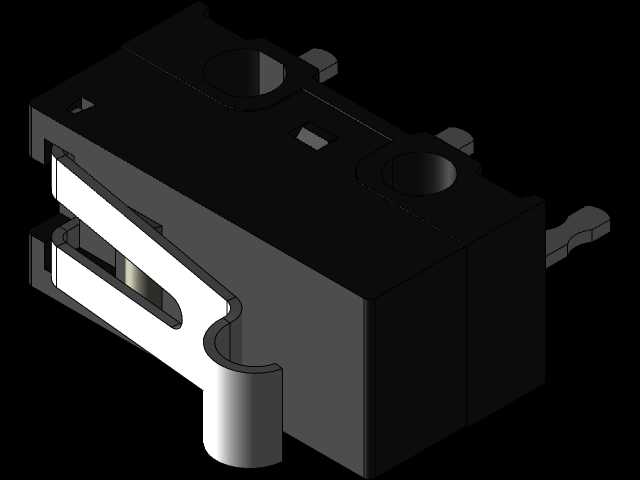

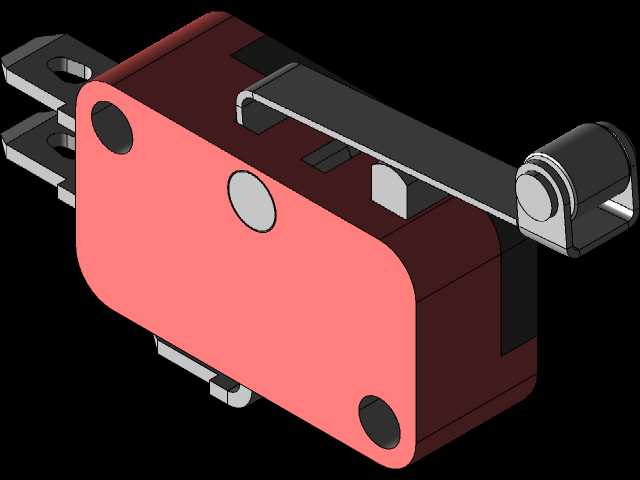

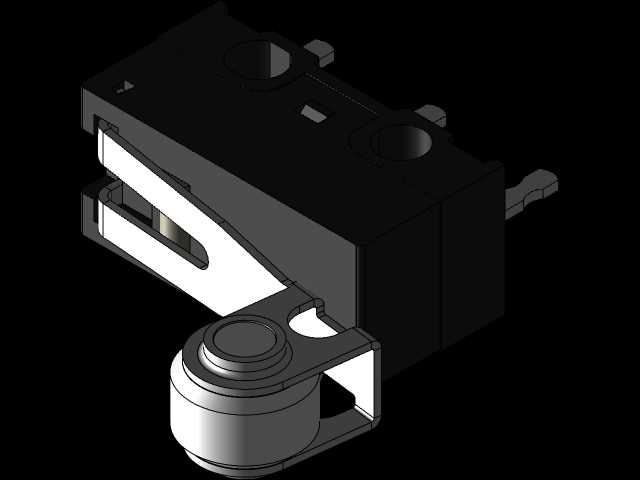

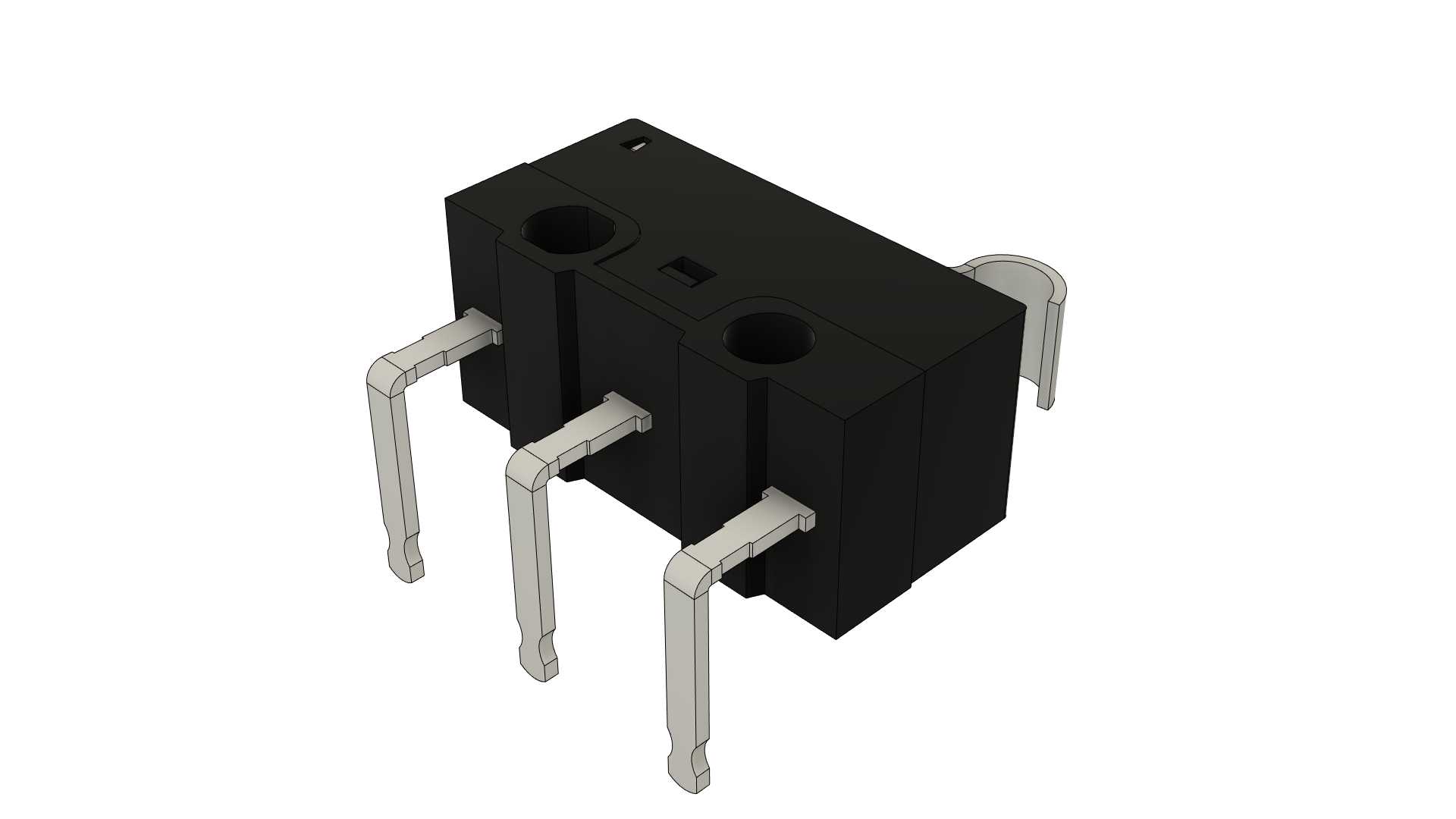

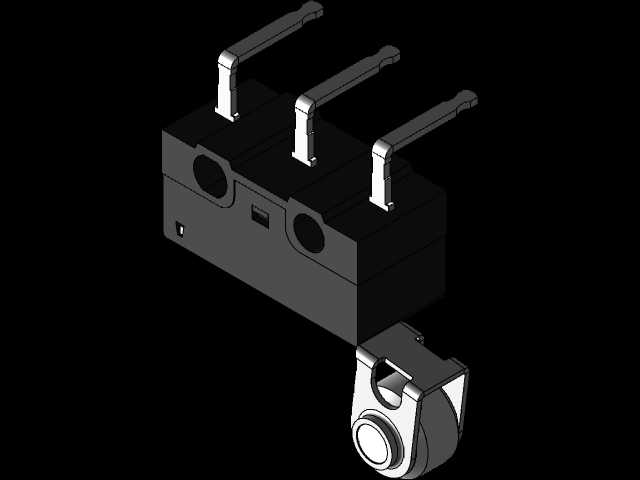

　　挤压内部的瞬动机构导致触发压力异常。实际选型使用的时候，需要注意这款开关的触发方向是垂直于摆杆转轴的径向方向，侧向受力或者斜向受力很容易导致摆杆变形甚至断裂，安装时要尽量让运动部件的触碰方向和摆杆的摆动平面保持平行，滚轮的接触点尽量落在滚轮宽度的中心位置，避免偏载导致滚轮偏磨。另外开关内部的触点通常为一开一闭配置，能同时满足到位信号触发和极限位置断电保护的双重需求，在低压控制回路里不需要额外搭配中间继电器就能直接驱动小型继电器或者指示灯，简化控制回路的布线结构。很多刚接触结构设计的工程师容易忽略这类小元件的安装空间预留，往往在设备装配阶段才发现开关摆杆和周边结构干涉，或者触发行程不够导致信号无法正常触发，在三维建模阶段就需要把开关的完整动作行程做干涉检查，不仅要考虑静态装配的空间，还要模拟摆杆从初始位置到完全触发位置的整个摆动过程，确认整个行程范围内都没有和周边的线束、结构件产生碰撞。这款模型完整还原了开关的外部细节，包括壳体上的工艺凹点、接线端子的插片厚度、滚轮的倒角细节，在做设备整体装配的时候，可以直接调用这个模型进行布局，不需要再单独测绘建模，能有效缩短结构设计阶段的元件建模时间，也能保证安装位设计的准确性，避免后期加工装配时出现尺寸不匹配的问题。
