双位16段数码显示器件结构设计

　　在工业数显面板、小型测控终端、嵌入式设备人机交互界面的设计环节中，段码显示器件的选型与安装适配，是结构工程师需要反复核对安装边界、显示视窗匹配度的核心零部件之一，本次呈现的双位16段显示结构，完全围绕实际设备装配需求完成建模还原，覆盖了从段码排布、外壳限位到安装定位的全细节设计。不同于常规7段数码管仅能完成0-9数字与少量字母显示的局限，16段显示通过将字符显示区域拆分为16个独立可控的发光段，可实现完整大小写英文字母、常用特殊符号以及数字的全组合显示，在需要输出设备状态代码、参数缩写标识、多字符提示信息的工业场景中，无需占用过多面板空间即可完成更丰富的信息传递，比如小型温控器的状态码提示、便携检测仪器的测量单位切换、

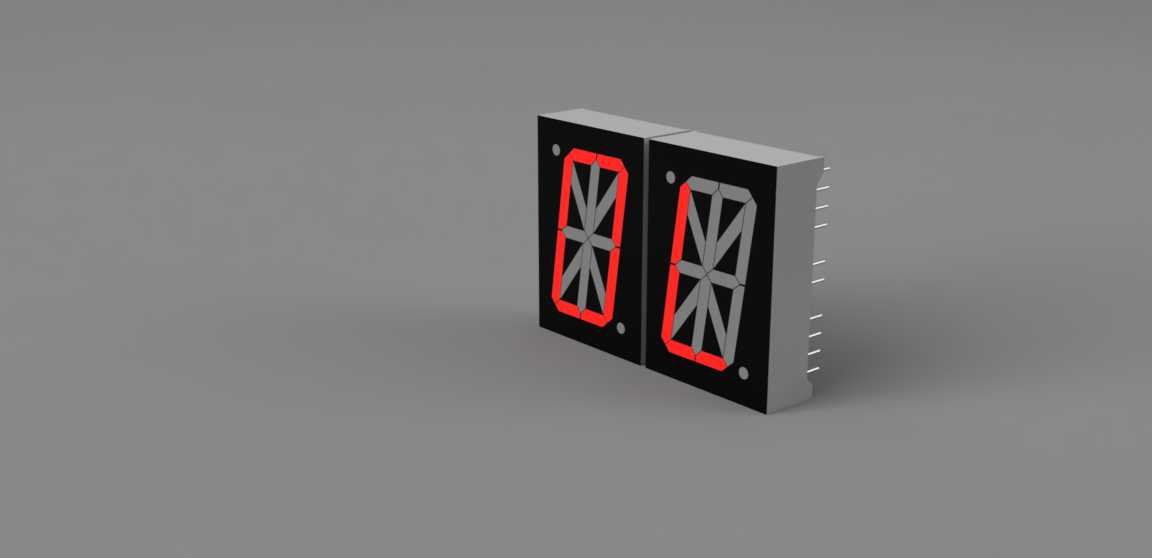

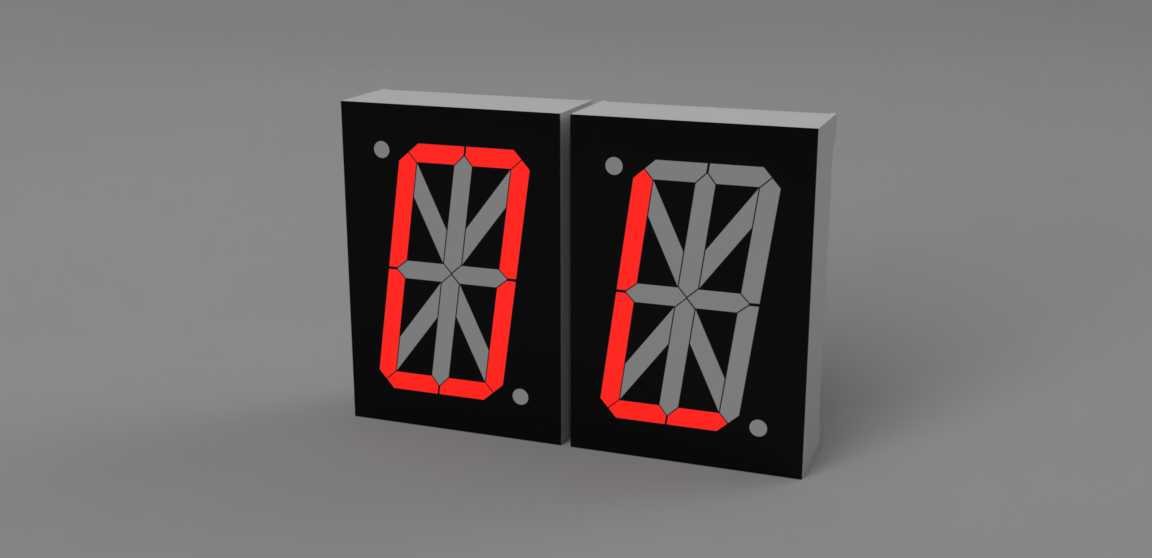

　　工控面板的故障代码显示场景中，这类16段显示器件比点阵显示模块的成本更低、驱动逻辑更简单，同时比7段管的信息承载能力更强，是中小体量数显设备的常用选型方案。从设计思路来看，该双位显示结构采用两位独立显示单元并排拼接的布局，单个显示单元的段码排布严格遵循通用16段显示的段位定义，每一段的发光区域宽度、段间间隙都按照行业通用的视认角度要求设置，保证在常规操作视距下，字符显示无断连、无视觉混淆，黑色哑光外壳的设计一方面可以遮挡内部PCB与发光段的非显示区域，提升显示对比度，另一方面外壳边缘设置的定位小圆点，可在装配时与面板安装孔的定位柱配合，避免安装过程中显示模块偏移、旋转，保证显示视窗与面板开口的完全对齐。外形尺寸方面，

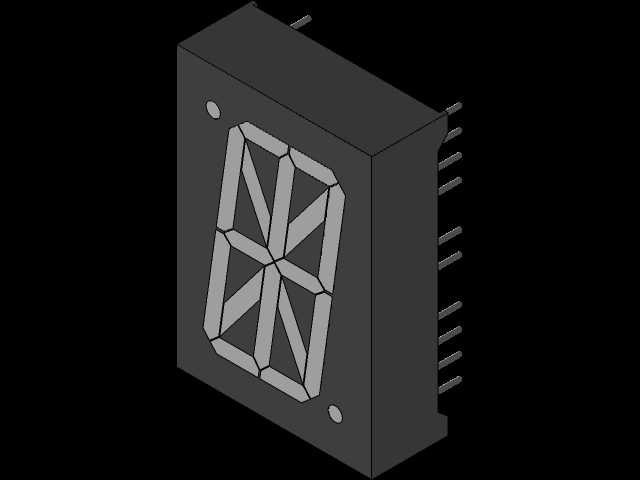

　　单个显示单元的长宽高参数完全适配常规面板安装的预留空间，整体拼接后的双位模块厚度控制在合理范围，不会占用设备内部过多的纵深空间，外壳侧边的拼接限位结构，可保证两位显示单元的段码行高完全一致，不会出现高低错位导致的字符显示不齐问题，安装时可直接通过外壳边缘的卡扣或者背部的插针完成固定，无需额外设计复杂的压装结构。从实际使用的适配性来看，该结构的显示面做了微下沉设计，可在表面覆盖透明防护片时，避免防护片与发光段直接接触产生光影干涉，同时外壳的边角做了小圆弧过渡，在嵌入面板安装时不会刮伤面板的喷涂层或者丝印标识，背部的引脚排布预留了足够的焊盘空间，方便硬件工程师在绘制PCB时完成走线布局，不会出现引脚间距过小导致的焊接连锡问题。

　　在设备装配的公差适配层面，该结构的外壳尺寸公差按照通用电子元器件的安装公差要求设置，与面板开口的配合间隙控制在合理范围，既不会因为间隙过大导致面板安装后出现松动晃动，也不会因为间隙过小导致装配时出现压装困难、外壳开裂的问题，段码的发光区域边缘与外壳内圈的遮挡边预留了足够的余量，避免因为装配偏移导致某一段发光区域被外壳遮挡，出现字符缺段的显示异常。不同于定制化的显示模组，这类通用规格的16段双位显示结构可适配多类不同的数显设备，从工业现场的小型计数装置、便携检测仪表，到民用设备的状态显示面板，都可以直接套用该结构完成面板布局设计，建模过程中还原的所有结构细节，都可以直接作为结构设计时的安装参考，无需额外测绘实物即可完成面板开孔、内部安装位的结构设计，大幅缩短设备开发阶段的零部件选型与结构适配周期。
