垂直循环式小型汽车立体停车装置

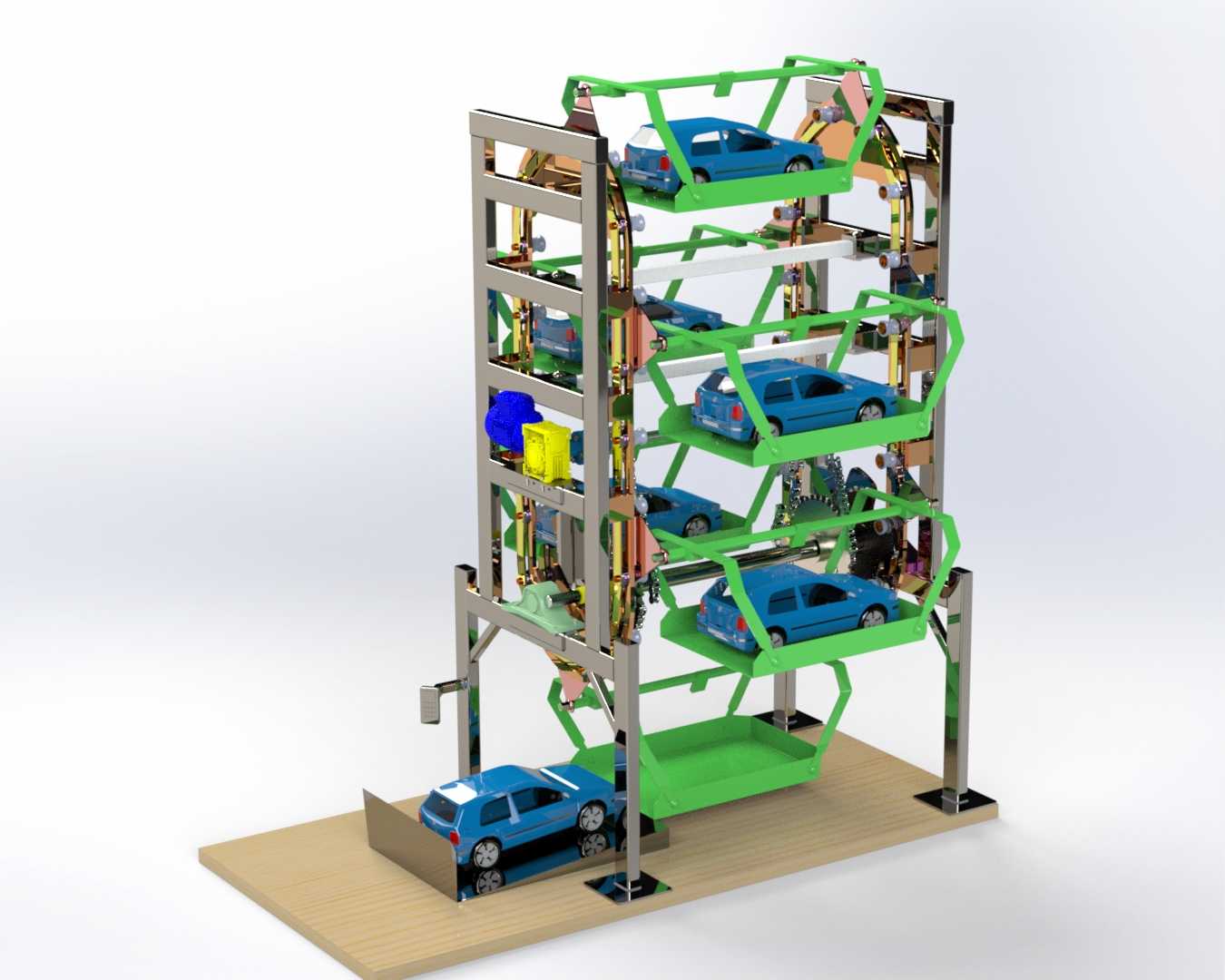

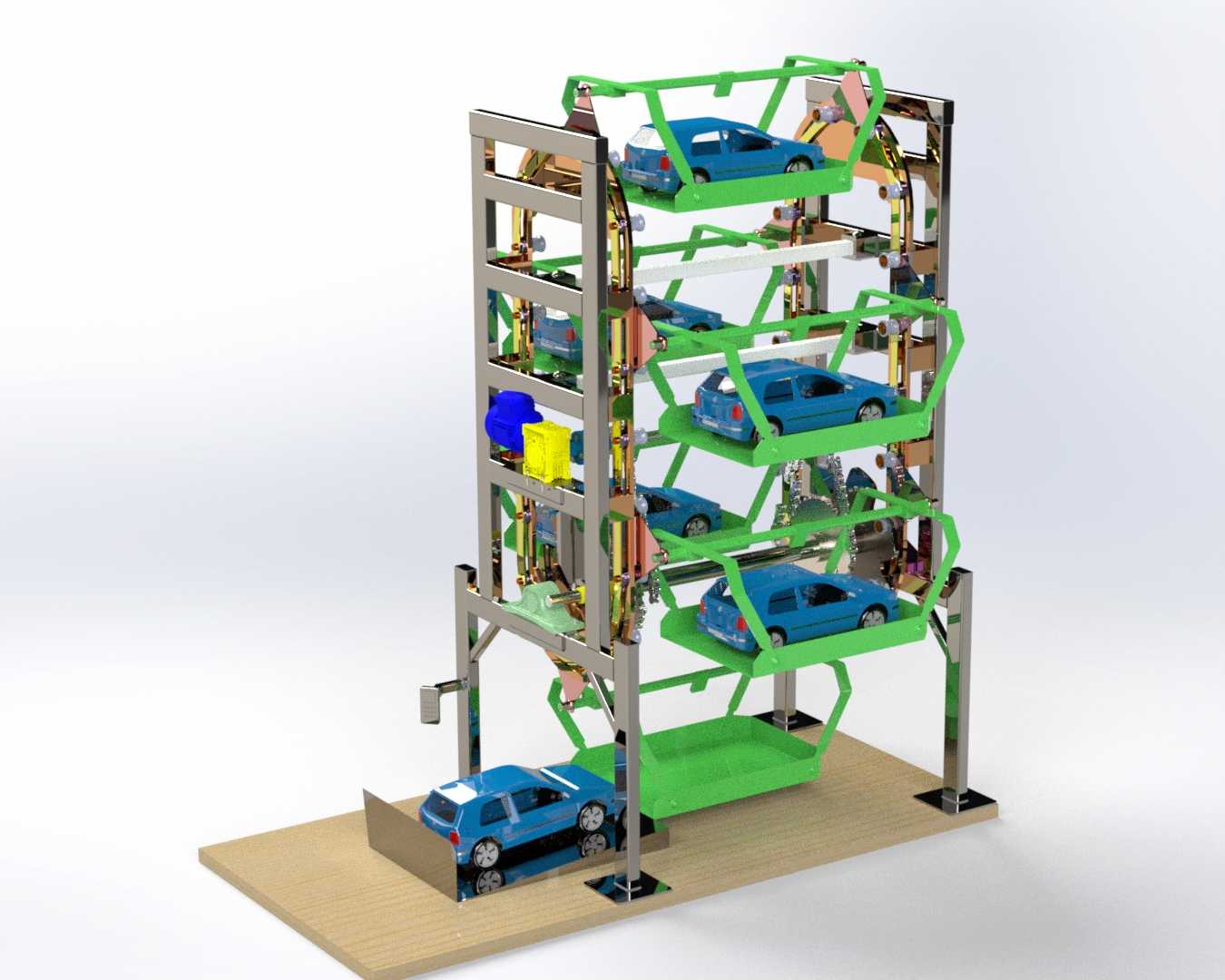

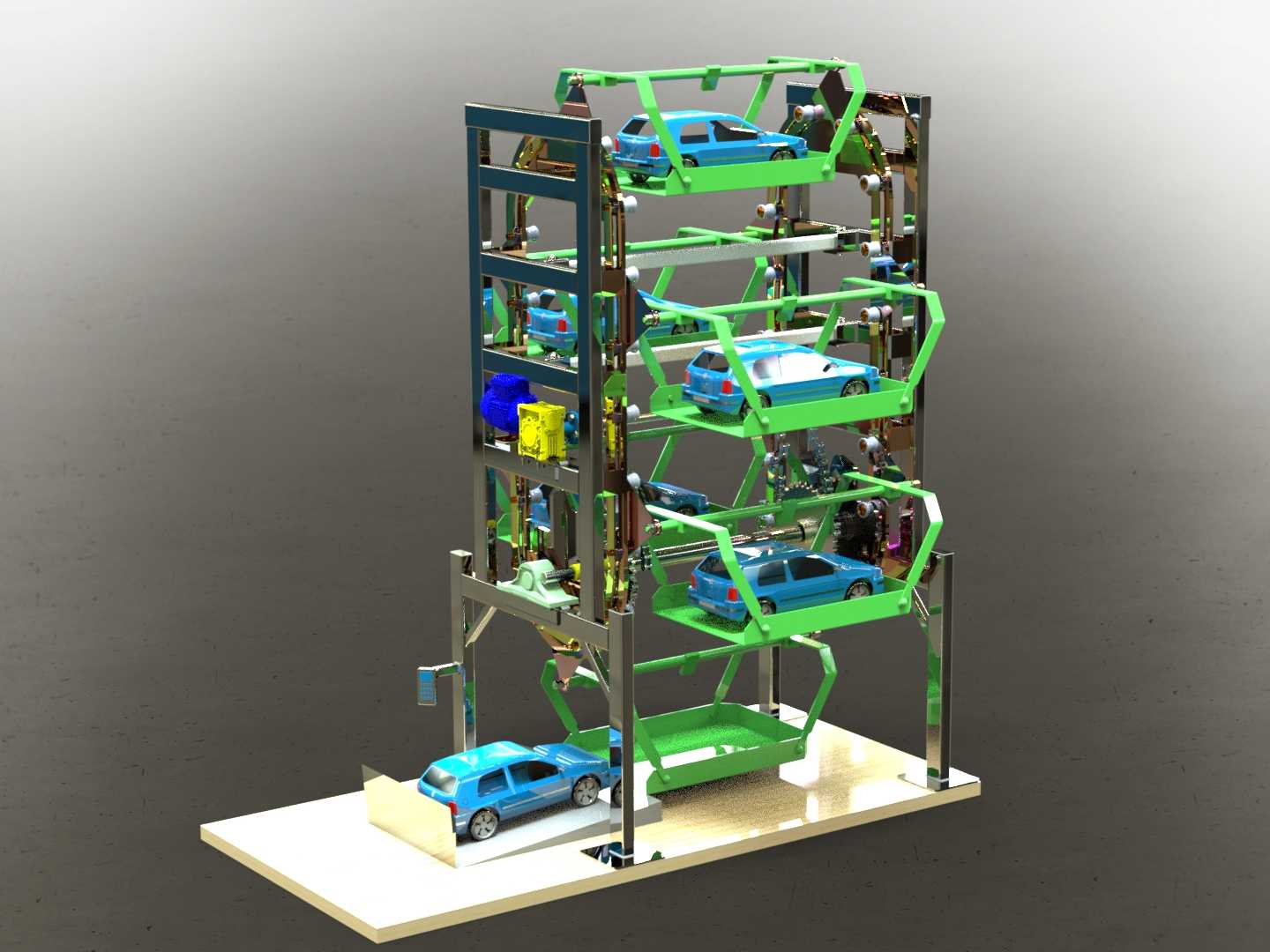

　　这套垂直循环式立体停车结构，主要面向城市核心区老旧小区、商圈边角地块、写字楼配套停车区这类土地资源紧张的场景，解决平面停车泊位缺口大、土地利用率低的实际痛点，相比传统平面停车场，同等占地条件下可将停车容量提升5至8倍，不需要额外设置宽阔的行车通道，仅需预留单台车辆的出入口周转空间即可完成全部存取动作。整套设备的核心运动逻辑是通过顶部驱动单元带动闭合链条做循环回转，固定在链条牵引构件上的载车板会随链条沿预设轨迹做垂直方向的循环移动，用户存取车辆时，只需将车辆停放到出入口位置的载车板上，控制系统即可驱动链条运转，将目标载车板平稳输送到出入口层，全程不需要用户驾车在坡道或多层车库内绕行，也减少了车库内人车混行的安全隐患。从结构设计层面看，

　　整套装置的主承载框架采用型钢焊接拼装结构，底部通过地脚螺栓与混凝土地面做刚性固定，框架立柱的排布充分考虑了载车板循环运动的安全间隙，左右两侧的立柱间距刚好匹配小型乘用车的车身宽度，同时预留了足够的安全冗余，避免车辆随载车板运动过程中与框架构件发生剐蹭。载车板采用波纹钢板加边框加强的结构设计，表面做防滑处理，边缘设置有限位挡块，能够引导驾驶员将车辆停放到载车板中心位置，避免车辆停放偏移导致运转过程中出现重心偏移；每个载车板与链条牵引座之间采用铰接连接结构，能够保证载车板在随链条做循环回转的全过程中始终保持水平状态，不会随链条的转向发生倾斜，保障车辆停放的稳定性。驱动单元布置在框架顶部位置，搭配减速机构将动力传递给主动链轮，

　　链条的张紧装置设置在框架底部，可根据链条的磨损情况实时调整张紧度，避免链条长时间运转出现松脱、跳齿的问题；整套设备的运动速度经过匹配设计，载车板的运转速度控制在合理区间，既能够保证存取车的效率，也能避免启停过程中产生过大的惯性冲击，提升设备运行的平稳性。安装边界方面，整套设备的占地宽度仅需两个标准停车位的宽度，深度仅需匹配小型乘用车的车长加少量安全余量，整体高度可根据实际场地的泊位需求灵活调整，常见的8车位配置整体高度控制在10米以内，不需要对场地做大规模的土方改造，仅需对地面做硬化处理满足承载要求即可完成安装，适配多数老旧小区的边角空地、建筑退线空间等零散地块的安装条件。在实际使用场景中，这类设备不需要配备专职的车库管理人员，

　　用户可通过操作面板触发存取车指令，设备自动完成载车板的调度，相比传统的升降横移类立体车库，这类垂直循环结构的运动构件更少，后期维护的点位也相对集中，日常仅需定期检查链条润滑情况、铰接点磨损情况、驱动单元运行状态即可保障稳定运行。设计过程中充分考虑了小型乘用车的尺寸边界，载车板的有效承载尺寸完全覆盖常规小型燃油车、新能源乘用车的长宽高参数，载重量满足家用小型车的整备质量承载要求，同时在框架的对应位置设置了安全检测构件，可检测载车板上的车辆是否停放到位、是否有人员或异物误入设备运行区间，一旦触发异常信号即可立即停止设备运转，避免安全事故发生。整套结构的受力传递路径清晰，车辆及载车板的载荷通过牵引构件传递到链条，再通过链轮传递到主框架，最终通过底部的固定地脚传递到地面基础，各受力节点都做了加强处理，能够承受长期循环运转带来的交变载荷，减少结构疲劳失效的风险。
