GP500圆锥破碎设备整机结构

　　这套圆锥破碎设备主要面向矿山、骨料加工、建材和选矿生产线中的中细碎环节，用于处理硬度较高的矿石、岩石和回收块料。现场布置时，设备通常安装在破碎车间的混凝土基础或钢结构平台上，上部承接给料皮带或溜槽送入的物料，下部将破碎后的产品排入集料皮带。整机采用立式集中布置，破碎腔、定锥衬板、动锥总成、偏心套、传动部、润滑与液压接口沿主机轴线和侧向传动方向组织，外部轮廓需要同时满足检修空间、衬板更换空间、给料对中以及排料通畅等要求。

　　从破碎流程看，物料由顶部进料口进入后，在定锥与动锥之间形成的环形破碎腔内受到连续挤压、弯曲和冲击作用。动锥随偏心机构做旋摆运动，腔壁间隙周期性靠近和远离，使大块物料在闭合侧被压实破碎，在张开侧依靠重力向下移动并排出。该类设备的处理能力与闭边排料口、偏心行程、物料特性、给料粒度和腔型匹配关系密切。设计中不能只追求最大进料尺寸，还要关注腔型沿高度方向的啮角变化，避免物料在腔上部打滑、堵塞或出现过粉碎。

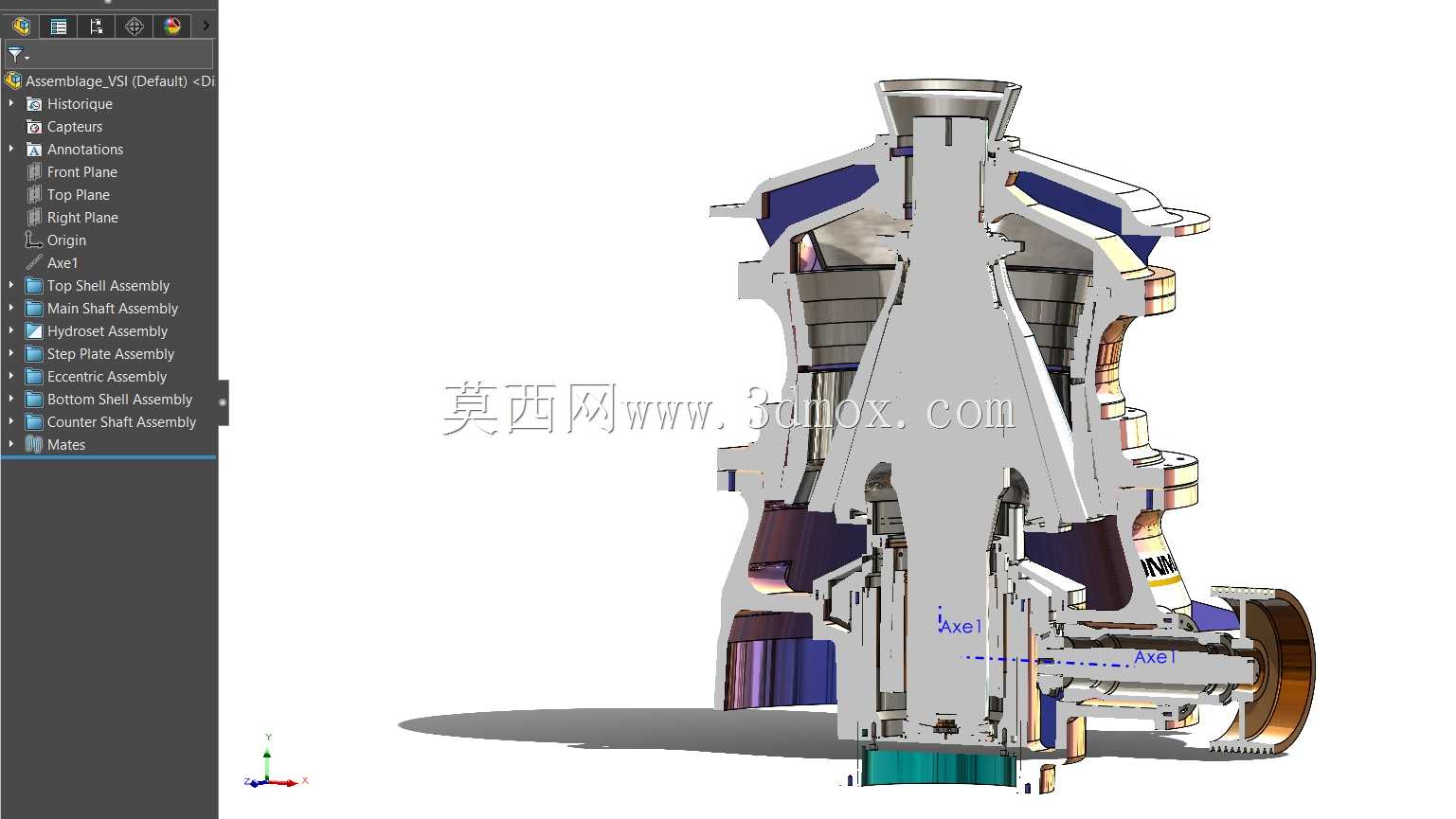

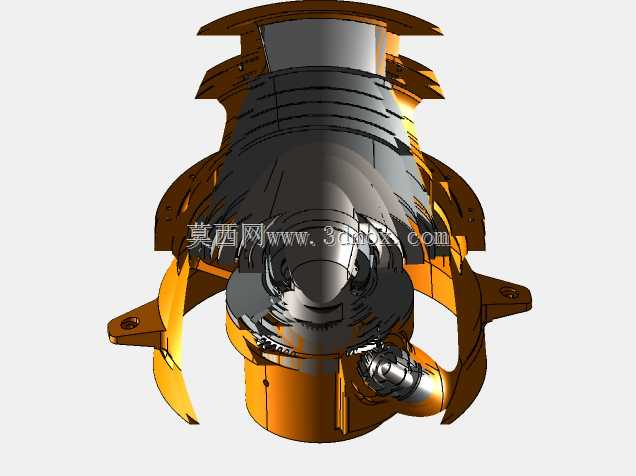

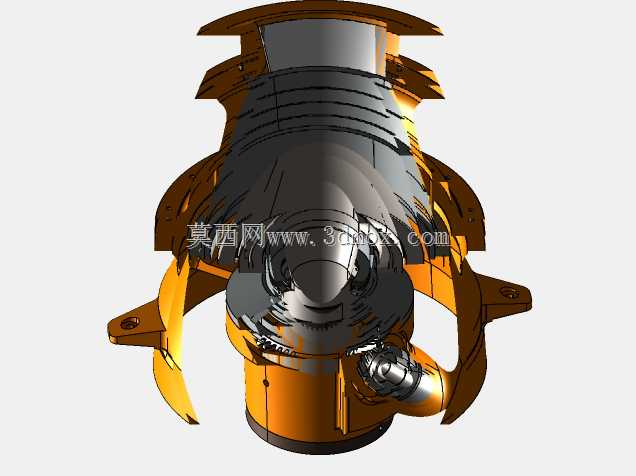

　　模型对主机内部层级表达较完整，能够看到上部机架、定锥衬板、动锥躯体、主轴、偏心套、下部机架、水平传动轴、伞齿轮副以及周边调整和锁紧结构的相对位置。上部进料区域呈喇叭形扩口，便于来料对准破碎腔中心；中部壳体承担破碎力传递，壁厚和加强筋需要围绕高交变载荷布置；下部机座既容纳偏心和传动部件，也作为安装定位和排料导向的基础。侧向传动部通过联轴器、水平轴和齿轮副将动力传递至偏心组件，轴线位置、轴承支承跨距和检修拆卸方向在三维布局中都需要提前校核。

　　动锥与偏心机构是整机工作的核心。主轴承受较大的轴向和径向复合载荷，偏心套旋转时带动动锥做旋摆，偏心量直接影响破碎冲程和产品粒度。偏心量过小，物料压缩不足，处理能力下降；偏心量过大，则可能引起载荷峰值、基础振动和衬板磨损加剧。实际选型时，腔型、偏心行程和排料口需要联动调整，粗碎工况偏重通过能力和大进料容忍度，细碎工况则偏重粒形、产品粒度均匀性和闭路筛分循环负荷。

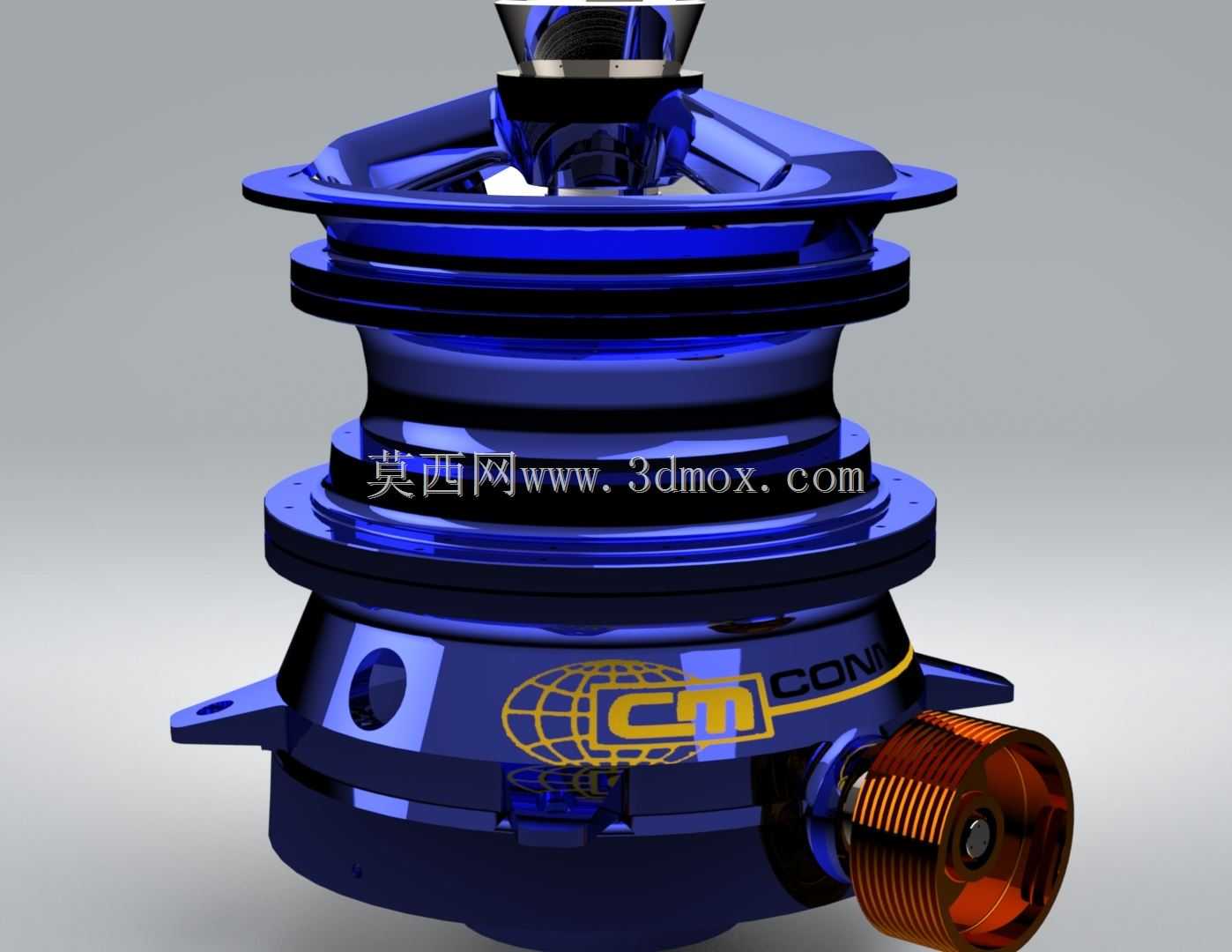

　　外形与安装边界方面，设备上部需要保留给料箱、分料盘和吊装检修空间，侧面传动区要留出电机、联轴器、护罩和皮带或联轴装置的拆装距离，下部排料区不能与皮带机导料槽、收尘罩和基础预埋件发生干涉。主机周围应设置维修平台、吊装通道和衬板搬运路径，因为定锥衬板、动锥衬板以及调整环属于高频磨损件，更换时需要较大的垂直起吊空间。基础设计除考虑静载荷外，还应关注破碎硬物时产生的冲击载荷和传动部动平衡影响，地脚螺栓位置、机架底面接触面积和隔振措施需要与整机重量及现场工况匹配。

　　结构建模时，机架内腔、衬板壁厚、护板位置和排料通道应保持连续，避免出现物料滞留死角。润滑管路和液压接口虽然在外观上不占主要体积，却直接决定设备可维护性，管路走向应远离高磨损区和高温传动区，并在三维装配中预留扳手空间。密封部位同样关键，粉尘一旦进入偏心套或齿轮副，会迅速放大磨损，因此防尘圈、密封筒、回油通道和正压防尘结构需要与机架接口协同设计。

　　对于设备选型和方案评审而言，该三维结构可用于核对破碎腔形态、传动方向、检修拆装顺序、基础接口以及周边输送设备的空间关系。工程应用中，还需要结合物料抗压强度、含水率、含泥量、给料级配和目标产品粒形，对腔型、排料口、偏心转速和电机功率进行匹配，而不是孤立地查看单机外形。整机结构表达清晰，适合作为矿山破碎生产线布置、破碎主机结构学习和详细设计参考的数字化样机。
