脚踏式无接触自动洗手装置结构设计

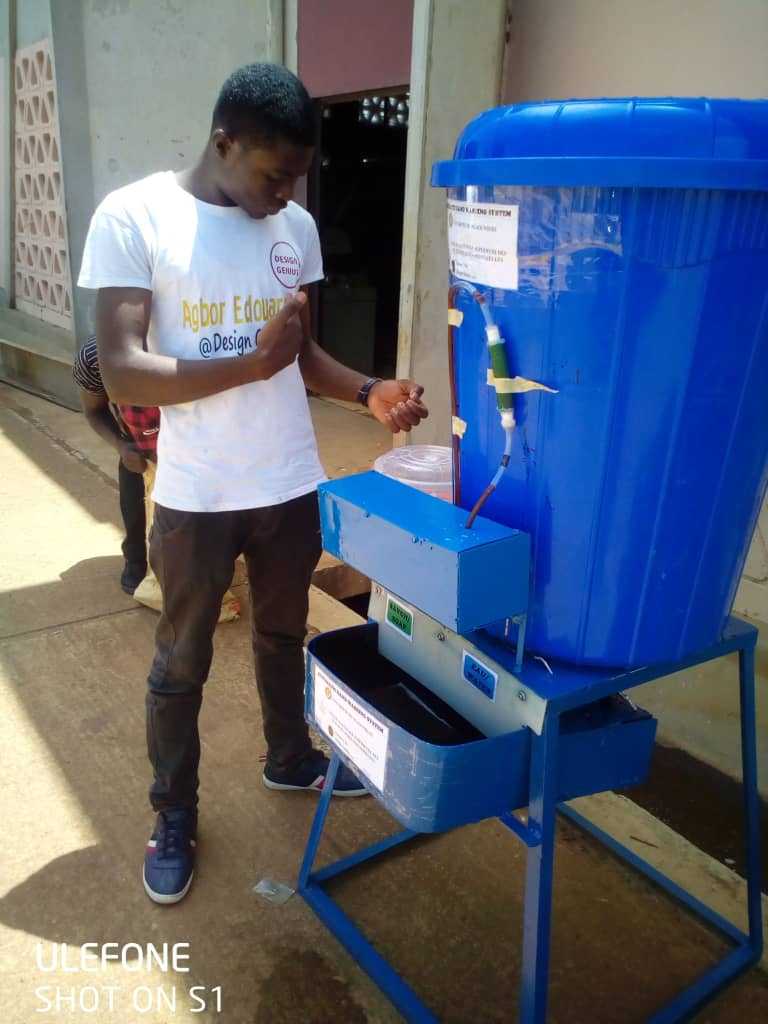

　　这套无接触洗手装置的设计初衷，是针对户外公共区域、临时防疫点位、乡村公共卫生场景下，缺乏稳定供电、无法部署常规感应式洗手设备的痛点开发的。整套装置以大容量蓝色储水桶作为储水单元，搭配金属焊接支架形成落地式结构，不需要额外固定安装，可直接放置在平整硬化地面使用，适配砂石地面、水泥地坪、临时活动板房外侧等多种布设场景，在停水停电的应急场景下也能快速投入使用。

　　从功能逻辑上看，整套装置完全依靠机械结构实现出水控制，不需要外接电源、不需要布设供水管网，使用者只需要踩踏下方的脚踏控制结构，就能通过内置的连杆传动机构打开出水阀，水流从桶身侧方的出水嘴流出，全程手部不需要接触任何装置部件，从根源上避免了接触式水龙头带来的交叉污染风险，非常适合医疗点出入口、集市临时卫生点、学校户外洗手区这类人员流动大、卫生要求高的场景使用。储水桶采用大容量滚塑成型结构，单次储水可满足数十人次的洗手需求，桶身预留的加注口可以快速补充水源，不需要复杂的管路连接。

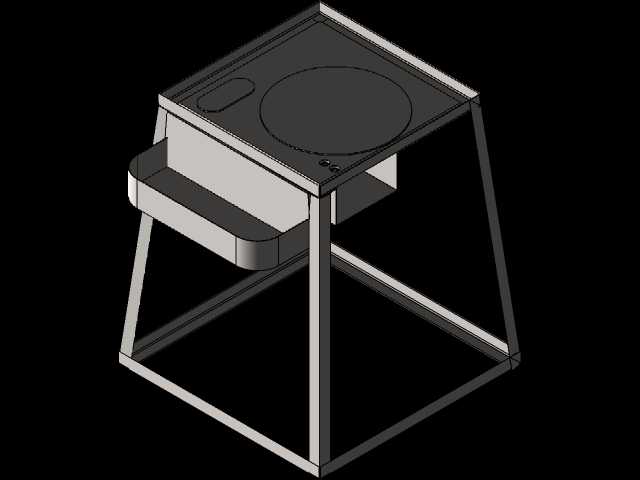

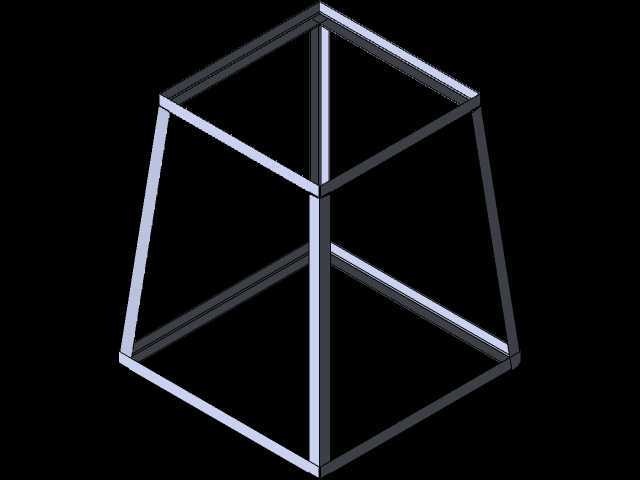

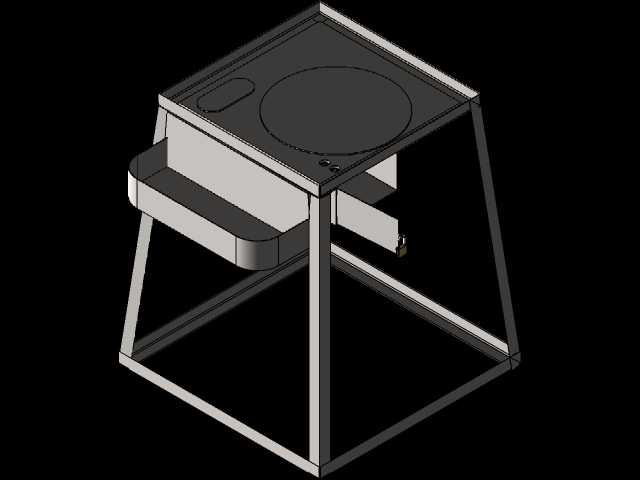

　　结构设计层面，支架采用标准方管焊接成型，底部做了外扩式支撑脚设计，增大与地面的接触面积，即使在略有不平的地面上也能保持稳定，不会因为使用者踩踏脚踏结构出现侧翻。储水桶与支架之间采用抱箍加螺栓的固定方式，既可以保证储水桶安装稳固，也能在需要转运、清洁的时候快速拆卸。出水控制的连杆机构做了外露式的防护设计，避免户外使用时灰尘、杂物卡滞传动部件，出水嘴的高度经过人体工程学校核，适配不同身高的使用者，站立时手部自然伸出即可接到水流，不需要刻意弯腰或者抬高手臂。下方设置的开放式置物台，可以临时放置肥皂、洗手液等清洁用品，抽拉式的接水盘可以收集洗手产生的废水，避免废水直接流淌到地面造成湿滑，接水盘满溢后可以直接抽出倾倒，维护操作十分简便。

　　安装边界方面，整套装置的占地尺寸控制在一平方米以内，不需要预埋固定件，放置后即可使用，整体重量控制在单人可搬运的范围内，适合临时点位的快速布设与转移。传动结构的运动行程做了限位设计，避免过度踩踏造成结构损坏，出水流量通过阀体内部的限流结构控制，在保证洗手水流充足的前提下尽可能节约水资源，适合供水不便的区域使用。桶身侧面预留的标识张贴区域，可以根据使用场景张贴卫生提示、操作指引等内容，适配不同场景的使用需求。整套结构没有复杂的电子元器件，所有零部件都采用常规通用件加工制作，后期维护更换配件的成本极低，即使在非工业区域也能完成维修保养，适合大范围推广部署。在结构建模过程中，对传动连杆的运动行程做了运动仿真校核，确保踩踏行程与阀体开度匹配，不会出现踩踏空程或者阀体无法完全开闭的情况，支架的承重能力也经过受力仿真验证，满水状态下支架的形变控制在允许范围内，长期使用不会出现结构变形、焊缝开裂的问题。
