立式自动升降承载台结构设计方案

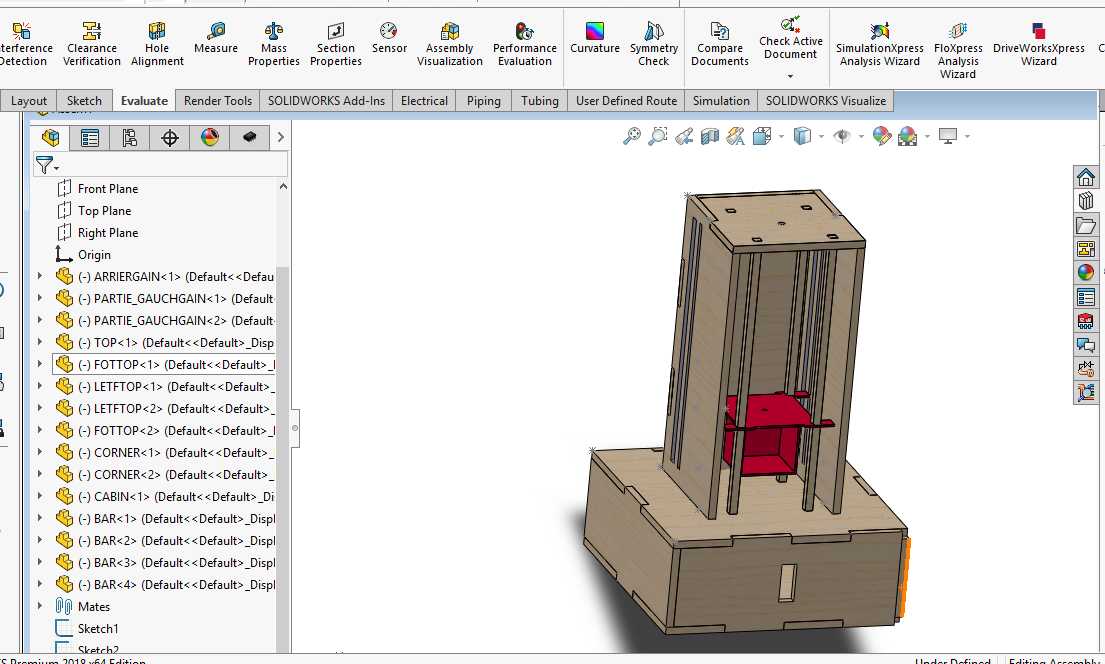

　　在印刷、激光加工这类需要精准调整工位高度的生产场景里，立式自动升降结构是工位适配的核心部件，这套结构的设计完全围绕小载荷精密工位的高度调节需求展开，没有冗余的功能堆砌，所有结构件都服务于稳定升降、精准对位的核心目标。从实际使用场景来看，这类升降结构多配套在小型激光打标工位、丝网印刷对位工位上，用来承载待加工工件，通过垂直方向的位移调整，让工件表面刚好处于加工头的焦距范围内，或是匹配印刷网版的下压高度，避免因工位高度差导致的加工虚位、印刷偏移问题。整套结构采用框架式承载设计，底部为一体式箱型基座，基座内部预留了驱动组件的安装空间，既可以容纳丝杆传动副、驱动电机这类核心传动部件，也能通过自身的箱型结构抵消升降过程中产生的倾覆力矩，

　　不需要额外加装地面固定件就能保证运行稳定性，基座侧面预留的长条形槽口是驱动组件的维护窗口，日常检修传动部件时不需要拆解整个基座，只需要通过槽口就能完成润滑、紧固件复紧这类常规维护操作。中部的升降导向采用四根对称布置的立式型材作为导向支撑，型材之间通过角件拼接固定，不需要复杂的焊接工艺，装配时只需要通过定位靠块就能保证四根型材的垂直度，导向面配合滑动衬套与中部的承载平台连接，承载平台为平板式结构，台面预留了多组安装孔位，可以根据实际加工需求固定工装夹具、工件定位治具，平台的升降行程完全覆盖常规小工件加工的高度调整范围，从最低位到最高位的位移过程中，四根导向型材的对称布局能将平台的水平偏移量控制在极小范围内，不会出现平台卡滞、

　　倾斜的问题。顶部的框架结构既是升降行程的上限位安装基准，也可以用来安装辅助定位组件，比如工位检测传感器、对位标识块，当承载平台上升到预设工作高度时，顶部的限位件会触发位置信号，让驱动组件停止运行，保证每次升降的工位高度一致性。设计过程中优先考虑了装配的便捷性，所有结构件都采用平板切割后拼接的方式成型，不需要定制复杂的异形铸件，加工时只需要通过激光切割完成板材下料，再通过紧固件拼接就能完成整体装配，加工门槛低，后期如果需要调整升降行程，只需要更换对应长度的立式导向型材，不需要重新设计整套基座与承载平台结构。从安装边界来看，整套结构的底部基座占地面积小，不需要占用过大的工位空间，适合放置在标准工作台面上配套使用，

　　整体高度适配常规人工操作的工位高度，不需要额外搭建操作平台，操作人员在工位旁就能完成工件上下料、高度调整的操作。传动部分的设计隐藏在框架结构内部，外部没有裸露的传动部件，既可以避免加工过程中产生的碎屑、粉尘落入传动副造成磨损，也能防止操作人员误触运动部件带来的安全隐患。承载平台的载荷设计匹配小型加工工位的工件重量，日常使用中承载小型印刷治具、激光加工工件完全不会出现结构变形，平台运行过程中依靠导向型材的支撑，即使承受偏载也能保持水平状态，不会因为工件放置位置偏移导致升降卡滞。在实际适配不同加工设备时，只需要调整顶部框架的安装孔位，就能对接不同类型的加工头支架，不需要对升降主体结构做大规模修改，结构的通用性较强，既可以单独作为升降工位使用，也可以集成到小型自动化生产线中作为高度调节单元使用。
