异形多孔安装限位连接垫板结构设计

　　在流体控制、气动回路以及小型精密传动组件的装配环节，这类异形多孔垫板往往承担着衔接两侧功能部件、限定组件相对位移、保障装配同轴度的核心作用，很多刚接触结构设计的工程师容易忽略这类垫板的细节设计，觉得只是一块带孔的板件，实际在量产装配和长期运行场景里，垫板的轮廓精度、孔位公差、厚度一致性直接决定了整套组件的运行稳定性。

　　从实际使用场景来看，这类垫板常被用在电磁阀组安装、小型传感器支架固定、气动执行元件的安装基面位置，区别于标准矩形垫板，它的异形轮廓是为了适配安装空间的局促边界——很多设备的阀岛安装位周边会排布气管接头、走线槽、邻近的其他功能元件，标准矩形垫板要么会和周边零件产生干涉，要么需要额外加大安装空间，挤占设备内部的有效布局区域，这种随安装边界修型的轮廓，能在保证自身结构强度的前提下，最大化贴合周边零件的避让空间，不需要额外调整其他元件的布局位置。

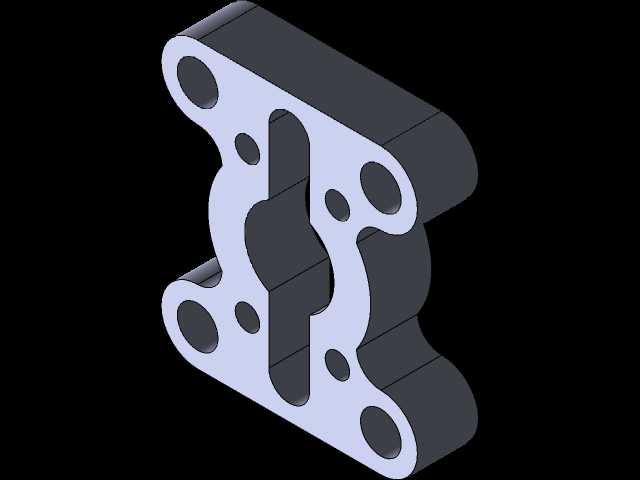

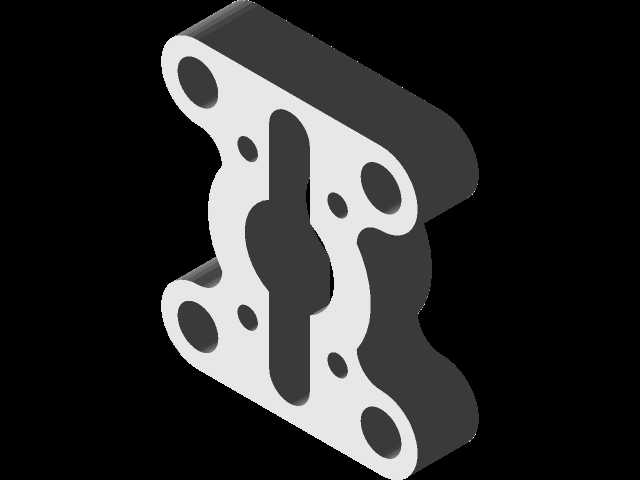

　　设计这类零件的时候，首先要明确的是安装孔的功能区分：板面上四个角位的大直径通孔是贯穿螺栓的安装过孔，用来穿装固定螺栓将垫板锁紧在两侧的安装基面之间，这几个孔的位置度公差需要控制在0.05mm以内，否则装配时会出现螺栓无法顺利穿入、强行锁紧后垫板产生内应力的问题，长期受振动影响容易出现垫板变形甚至螺栓断裂的情况。分布在大孔周边的小直径孔，一部分是定位销的配合孔，用来和两侧零件的定位销匹配，保障垫板安装时的位置精度，避免垫板在长期受侧向力的情况下出现偏移；另一部分小孔是工艺减重孔，在不影响垫板整体抗弯强度的前提下去除部分材料，降低零件自重，同时也能减少加工时的材料去除量，缩短铣削加工的时长。

　　板面中间的异形通槽是整个零件设计的核心功能结构，这个槽位是为了给两侧组件的活动部件预留运动空间，比如阀组内部的阀芯推杆、传感器的触发拨片、或者是传动组件的联动杆件，都需要从这个通槽位置穿过，槽的轮廓需要和活动部件的运动轨迹保持至少1mm的安全间隙，既不能间隙过大导致两侧部件的衔接出现位置偏差，也不能间隙过小导致活动部件运动时和垫板产生摩擦卡滞。设计这个槽的轮廓时，不能直接照搬活动部件的外轮廓偏移，还要考虑零件加工时的刀具半径补偿，内侧的圆弧过渡要匹配立铣刀的最小加工半径，避免出现无法加工的锐角内角，减少后续钳工修配的工作量。

　　从安装边界来看，这类垫板的厚度一般根据两侧部件的间距确定，通常在5mm到12mm之间，厚度选择需要兼顾两个维度：一是锁紧后的抗弯强度，当四个角位的螺栓按标准扭矩锁紧时，垫板中间位置不能出现超过0.02mm的翘曲变形，否则会导致两侧安装基面出现缝隙，影响密封性能或者定位精度；二是活动部件的行程空间，中间通槽的深度就是垫板的自身厚度，要保证活动部件在全行程运动时，不会和槽的上下端面产生剐蹭。垫板的外侧轮廓全部做了R角过渡，一方面是为了去除加工后的锐边毛刺，避免装配时划伤操作人员或者损坏周边的气管、线缆，另一方面也是为了降低应力集中，在设备受振动冲击时，轮廓拐角位置不会因为应力集中产生裂纹。

　　实际建模过程中，这类零件非常考验草图绘制的基本功，所有轮廓都需要在单个草图里完成全约束，不能出现欠约束的线条，否则后续修改尺寸时很容易出现轮廓错位的问题。绘制草图时要先确定安装孔的中心位置，以四个主安装孔的中心作为尺寸基准，再向外推导垫板的外轮廓，向内推导中间通槽和小孔的位置，所有的圆弧连接都要做相切约束，避免出现轮廓不光顺的情况。建模完成后还要做干涉检查，模拟垫板装入装配体后的状态，确认和周边所有零件都不存在干涉，同时要核算垫板的最小壁厚位置，也就是相邻孔位之间、孔位和外轮廓之间的壁厚，不能小于垫板厚度的0.8倍，避免锁紧时出现局部开裂的问题。

　　很多新手在设计这类垫板时，容易直接把外轮廓做成简单的矩形，或者孔位排布没有考虑加工工艺性，比如孔位距离边缘太近导致装夹时零件变形，或者小孔距离主安装孔太近导致局部强度不足，这些细节问题在样机测试阶段可能不会立刻暴露，但在批量生产、设备长期运行的过程中，很容易引发装配效率低、零件故障率高的问题。这类看似简单的板类零件，恰恰是最能体现结构工程师设计严谨性的载体，每一个轮廓、每一个孔位、每一处倒角都有其对应的功能考量，没有多余的设计结构。
