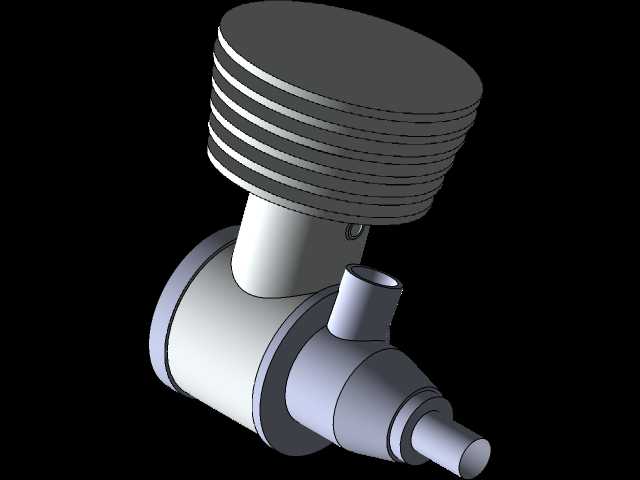

活塞式气动动力缸结构三维数模

　　该结构属于小型往复式气动动力执行元件，常应用在小型自动化工装的短行程往复驱动场景，比如轻工装配线的工件压紧工位、小型检测设备的探头进给机构、教学演示类气动实验台的动力输出单元，也可作为微型气动工具的核心动力单元使用，依靠压缩空气的压力差推动活塞做直线往复运动，将气体压力能转化为机械直线运动的动能输出。从结构设计来看，整体采用L型布局的缸体结构，上部为活塞往复运动的缸筒段，外侧设计有多道环形散热鳍片，在高频往复运动工况下可以增大缸体与空气的接触面积，及时带走活塞环与缸壁摩擦产生的热量，避免缸筒内壁温度过高导致润滑脂失效、密封件老化加速的问题。活塞头部设计有多道环槽，用于安装活塞密封环与导向环，密封环可以阻断活塞上下腔的压缩空气串流，

　　保证上下腔的压力差稳定，导向环则可以避免活塞往复运动时出现偏磨，降低活塞与缸壁的硬接触磨损，延长元件的使用寿命。侧部倾斜布置的接口为压缩空气进气口，接口采用标准圆柱管螺纹结构，可以直接对接常规气动管路的快插接头，安装时不需要额外加工转接结构，降低现场装配的工作量。下部的阶梯轴结构为动力输出端，设计有不同直径的轴段，可以适配不同规格的连接接头、负载安装座，既可以直接连接压头、推块等执行端头，也可以通过转接法兰连接直线导轨滑块，保证输出运动的直线度，避免侧向力直接作用在活塞上导致密封件偏磨。从安装边界来看，缸体下部的环形凸台为安装定位基准，安装时可以将该凸台嵌入安装板的定位孔内，再通过周向布置的螺栓完成缸体固定，定位精度可以控制在0.

　　1mm以内，满足大部分工装设备的安装精度要求。设计过程中，缸筒内壁的粗糙度要求控制在Ra0.8以下，降低活塞环运动时的摩擦阻力，同时保证密封件的贴合度，减少压缩空气的泄漏量；活塞的行程与缸筒长度做了匹配设计，活塞运动到上止点时，活塞顶部与缸盖之间预留有0.5-1mm的余隙，避免活塞运动到极限位置时与缸盖发生刚性碰撞，同时余隙内留存的少量压缩空气可以起到缓冲作用，降低活塞换向时的冲击噪音。侧置的进气口位置经过优化，避开了活塞运动的干涉区域，压缩空气进入缸体后可以均匀作用在活塞端面，不会出现偏载导致的活塞卡滞问题。在实际选型应用时，需要根据负载的推力需求匹配对应的供气压力，该结构的活塞直径可以根据推力需求做参数化调整，

　　建模时所有配合尺寸都采用参数化关联，修改活塞直径、行程参数时，缸筒长度、散热鳍片尺寸、输出轴直径都可以同步更新，不需要重新绘制整体结构，能够大幅缩短同系列不同规格元件的设计周期。输出轴的端部可以根据使用需求加装磁环，配合缸体外部安装的磁性开关，实现活塞运动位置的信号反馈，接入设备的PLC控制系统完成自动化动作逻辑控制，不需要额外加装外置位移传感器，简化设备的检测结构。
