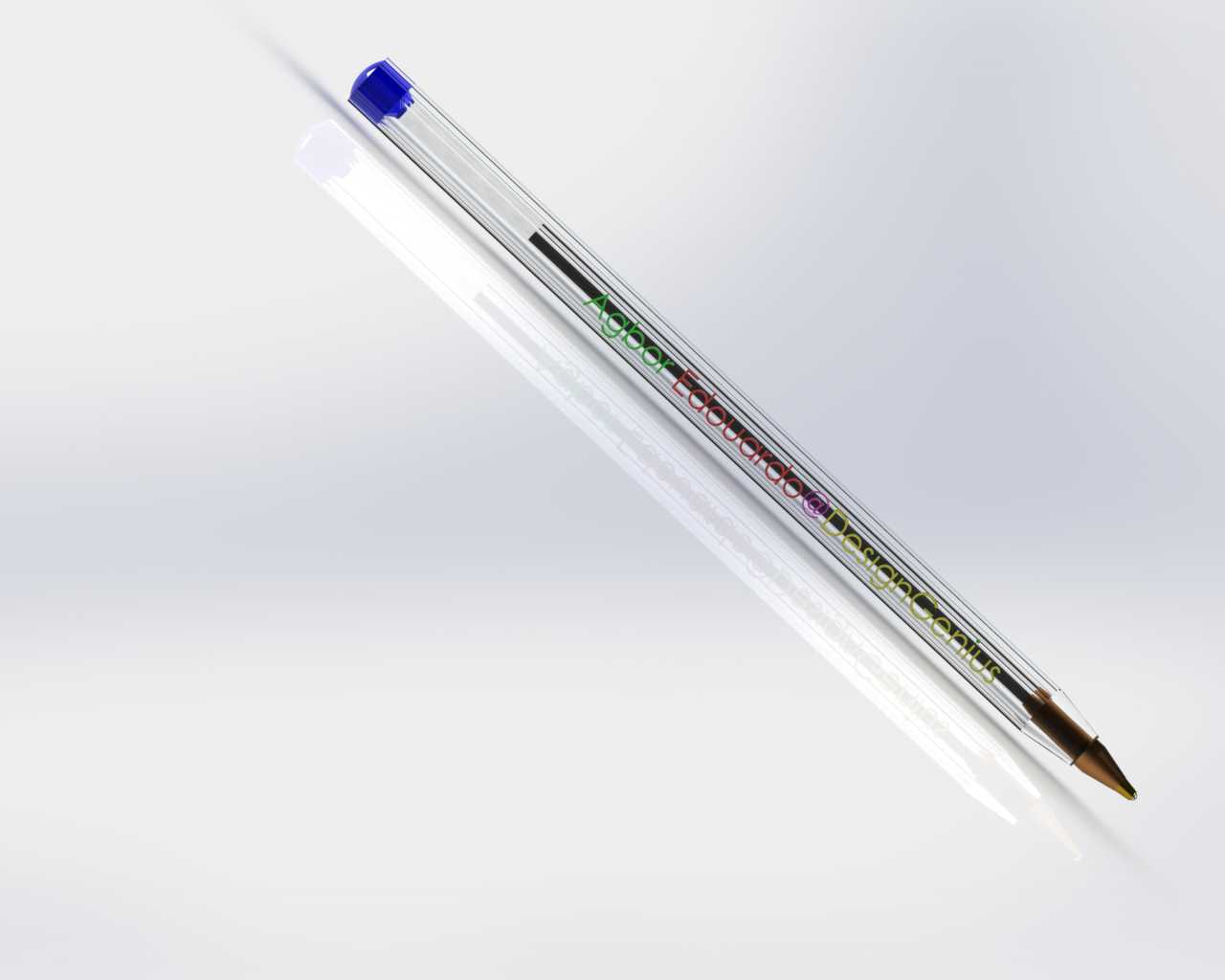

透明笔杆蓝色按动式圆珠笔结构设计

　　日常办公与学习场景中，圆珠笔是普及率最高的书写工具之一，这款透明笔杆的蓝色圆珠笔结构设计，完全贴合量产文具的实际生产与使用需求，从结构合理性到使用手感都做了完整的工程化考量。做这类文具结构设计的时候，最先要锚定的是日常握持的人机尺寸边界，整笔长度控制在140mm到150mm区间，笔杆外径控制在8mm到9mm，这个尺寸范围刚好适配绝大多数成年人的握持围度，长时间书写不会因为笔杆过细硌手，也不会因为过粗导致握持发力疲劳，笔身的重心设置在距离笔尖35mm到40mm的位置，书写时笔尖的稳定性更好，不会出现头重脚轻的晃动感。

　　从结构拆分来看，这款笔采用的是经典的按动出芯结构，顶部的蓝色按动帽是用户直接操作的交互部件，按动行程设置为4mm，按压力度控制在15N到20N之间，这个力度区间既不会因为按动太硬导致操作费力，也不会因为力度过轻出现误触收回笔尖的问题。透明笔杆采用AS透明塑料材质设计，壁厚均匀控制在1mm，既保证了足够的结构强度，日常跌落1.2米高度不会出现笔杆开裂的问题，也能让内部的笔芯、弹簧、按动卡位结构完全可视化，一方面在生产装配环节可以快速排查内部组件是否装配到位，减少不良品流出，另一方面用户使用时也能直观看到笔芯的剩余墨量，不用反复拧开笔杆查看。

　　内部的笔芯适配通用的标准按动圆珠笔芯，笔芯的安装腔做了0.2mm的间隙配合设计，更换笔芯的时候不需要额外施力就能顺利装入，同时笔杆内部设置了两条轴向的定位筋，刚好卡住笔芯的外壁，避免书写过程中笔芯出现径向晃动，导致出墨断墨或者线条歪扭的问题。笔尖位置的金属笔头采用黄铜镀镍材质，和笔杆前端的配合采用过盈0.05mm的压装设计，装配后不会出现笔头松动脱落的问题，笔头的内孔和笔芯笔尖的同轴度控制在0.1mm以内，保证书写时滚珠和纸面的接触角度始终处于合理范围，不会出现刮纸、出墨不畅的问题。

　　笔夹部分和笔杆顶部的按动基座做了一体化设计，笔夹的夹持厚度适配0.5mm到5mm的板材，不管是夹在笔记本封皮、工装口袋还是文件袋上，都能有足够的夹持力，不会轻易脱落，笔夹的外侧做了R1.5的圆角处理，夹取衣物的时候不会勾刮面料。内部的复位弹簧采用0.3mm线径的不锈钢弹簧，自由长度设置为20mm，压缩到工作长度时的弹力刚好可以稳定顶住笔芯，同时在按动收回的时候能顺畅把笔尖带回笔杆内部，不会出现卡顿。

　　在设计过程中，所有的配合面都做了脱模斜度处理，笔杆外表面的脱模斜度为0.5度，内部结构的脱模斜度为1度，完全适配注塑量产的模具要求，不需要后续做二次加工就能直接出合格的注塑件。笔身所有的外露边缘都做了R0.3以上的圆角处理，没有尖锐的棱角，日常使用过程中不会划伤手部。考虑到不同使用场景的需求，这款笔的结构可以兼容中性笔芯、圆珠笔芯等多种同规格的通用替芯，不需要修改笔身结构就能切换不同的书写类型，拓展了产品的适用范围。

　　从装配逻辑来看，整笔的装配顺序完全适配自动化文具装配线的生产流程，先从笔杆前端装入笔芯和复位弹簧，再压装前端的金属笔头，之后从笔杆后端装入按动卡位组件和顶部按动帽，最后卡入笔夹结构，整个装配过程不需要复杂的工装夹具，单条装配线的日产能可以达到十万支级别，有效控制量产的装配成本。另外透明笔杆的设计也预留了后续做外观定制的空间，可以在笔杆内部夹装印刷纸圈，印制企业logo或者宣传内容，不需要修改模具就能满足定制化的订单需求，适配办公集采、文创定制等不同的应用场景。
