木工用中型划线规结构三维设计

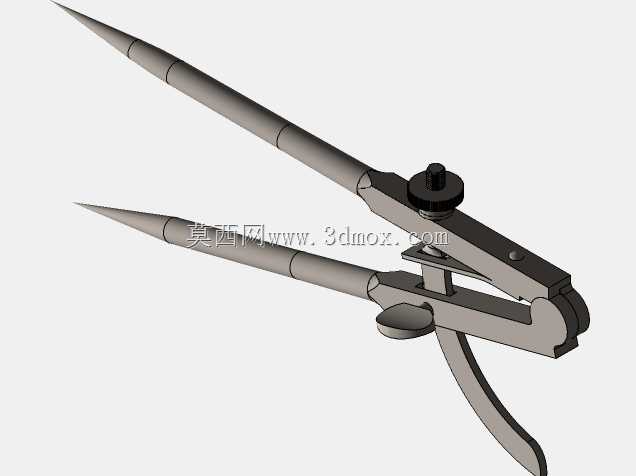

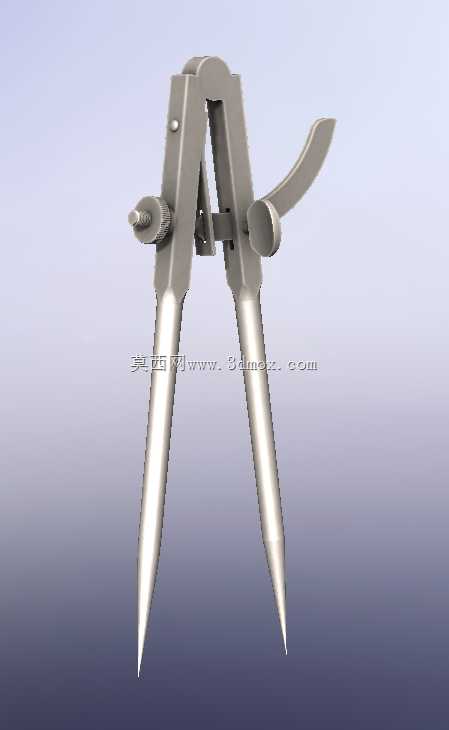

　　这款中型划线规是面向木工作业场景开发的手动划线作业工具，核心作用是在木质工件表面完成等距划线、圆弧绘制、分段量取等操作，是木工下料、榫卯加工、轮廓放样环节不可或缺的基础量具类工具。从实际作业需求出发，这款工具的结构设计完全贴合一线木工的操作习惯，整体采用铰接式双支脚结构，两个支脚顶端通过销轴铰接，可绕铰接轴自由开合调整张角，支脚末端采用淬硬处理的尖锥结构，锥尖角度控制在30度左右，既保证划线时能在木材表面留下清晰的定位痕迹，又能避免锥尖过脆在施力时发生崩断。在铰接位置配套设置了锁紧调节结构，侧面的翼形锁紧扳手可以在支脚张角调整到位后快速锁止，避免划线过程中支脚移位导致尺寸偏差，靠近铰接端的微调旋钮可以实现张角的微量调节，满足小尺寸分段、高精度划线的作业需求，不用反复大幅度开合支脚就能完成0.1mm级的尺寸微调，适配精细木作的加工要求。

　　从外形尺寸来看，这款中型划线规的整体闭合长度控制在150mm左右，最大张角状态下两个锥尖的跨距可达200mm，能够覆盖绝大多数木工日常作业的划线范围，不管是板材下料时的平行线绘制，还是弧形构件的轮廓放样，都能通过调整张角直接完成作业，不需要频繁更换不同规格的划线工具。支脚的截面采用带圆弧过渡的扁钢形态，握持位置做了哑光防滑处理，作业时手指捏持支脚不会打滑，施力时能稳定控制锥尖的下压深度，避免在软质木材表面压出过深的凹痕影响后续加工。铰接轴的配合间隙控制在0.02mm以内，既保证支脚转动顺畅无卡滞，又不会出现旷量导致划线尺寸漂移，长期使用后铰接位置的磨损也能通过侧面的锁紧结构补偿，不会因为磨损导致工具报废。

　　在实际应用场景中，这款工具除了常规的木材划线作业，也可以适配软金属、塑料板材的划线定位需求，锥尖的硬度经过调质处理，在铝合金、亚克力等材质表面划线时不会出现过快磨损的情况。设计过程中特意规避了传统划线规容易出现的锁紧失效、锥尖易钝、张角调节不便等问题，翼形扳手的操作力设置在15N左右，操作人员不需要借助额外工具就能徒手完成锁紧和松开操作，单手握持就能完成张角调整、锁紧、划线的全流程作业，在高空作业、狭小空间作业等无法双手操作的场景下也能顺利使用。支脚的表面做了防锈处理，在木工车间多木屑、高湿度的环境下长期存放也不会出现锈蚀卡滞的问题，日常维护只需要定期在铰接轴位置滴入少量润滑油就能保证转动顺畅，不需要复杂的保养流程。

　　从安装边界和使用适配性来看，这款工具不需要额外配套安装基座，属于手持便携式手动工具，存放时只需要将支脚闭合，锥尖位置可以配套简易的防护套，避免锥尖磕碰受损或者划伤操作人员，整体重量控制在120g左右，长时间握持作业也不会出现手部疲劳的问题。在结构建模过程中，所有铰接部件的配合公差都按照手动工具的行业标准设置，锁紧机构的凸轮曲面经过反复优化，锁紧时的行程控制在15度转动范围内，扳动扳手到锁止位置就能提供足够的锁紧力，不会因为划线时的轻微受力就出现张角变化。两个支脚的锥尖在闭合状态下能完全对齐，没有错位偏差，保证量取尺寸时的基准精度，不管是用来量取两点之间的距离，还是用来等分线段、绘制圆弧，都能保证尺寸的一致性，减少后续加工的修配余量，提升木工作业的加工效率和成品精度。
