伯尼结构双缸蒸汽机组装三维设计

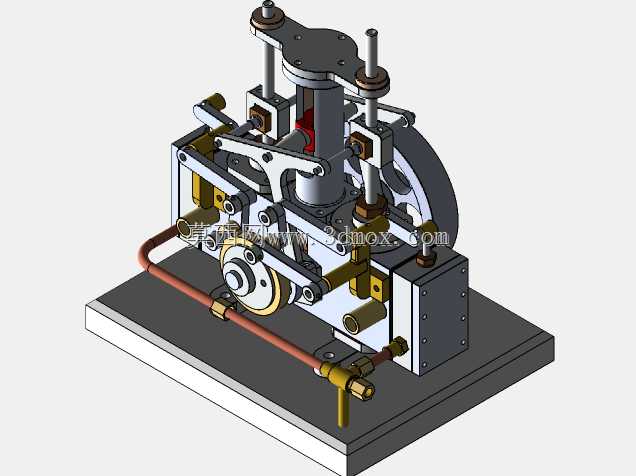

　　这套双缸蒸汽机的三维装配设计，完全遵循伯尼经典结构逻辑完成全组件配合，在小型动力演示、复古动力装置复刻、教学实训场景中都有明确的应用指向。从实际用途来看，这类双缸往复式蒸汽动力装置，既可以作为小型蒸汽动力演示台的核心动力单元，用于热力学、机械传动相关的实训教学，帮助从业者直观理解曲柄连杆配气、蒸汽能量转换的完整过程，也可作为复古动力爱好者复刻小型蒸汽动力设备的结构参考，部分同结构小型机型还可适配微型船舶、小型动态展示装置的动力输出需求。

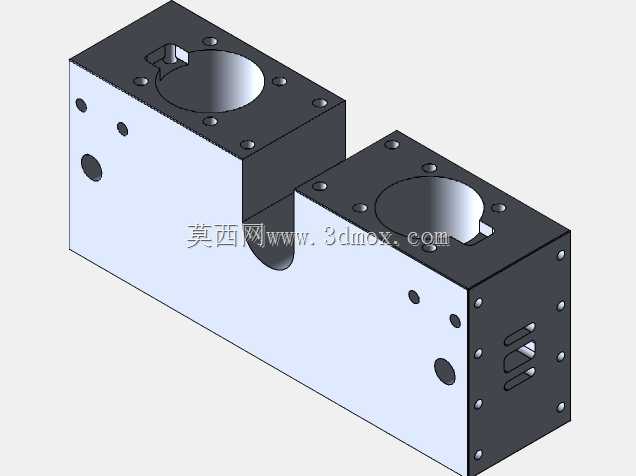

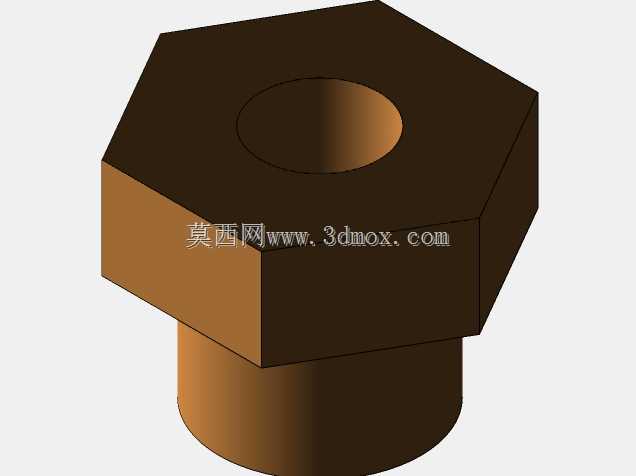

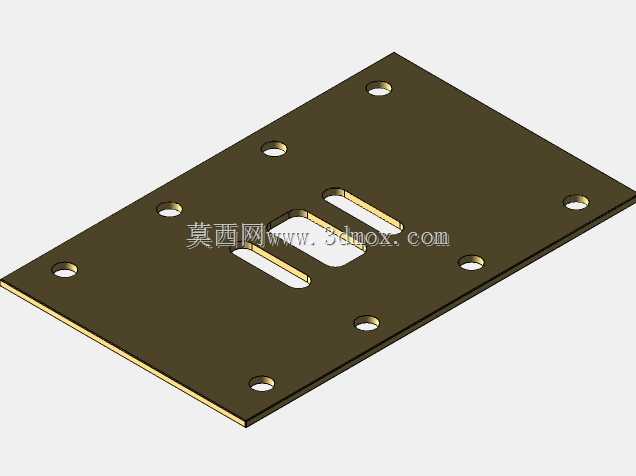

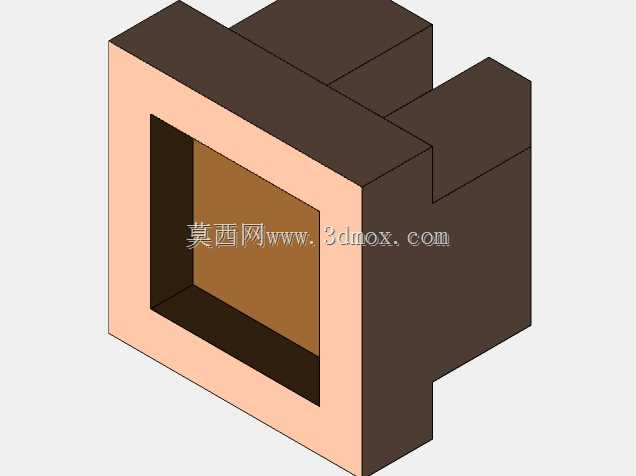

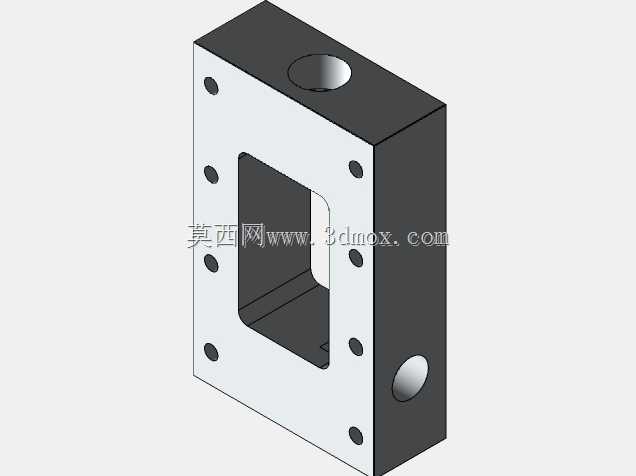

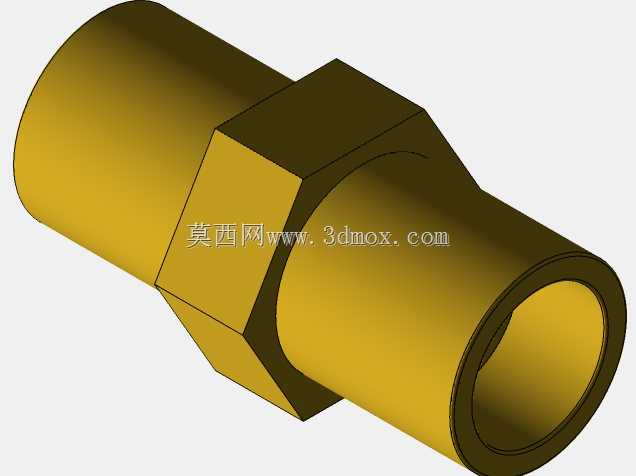

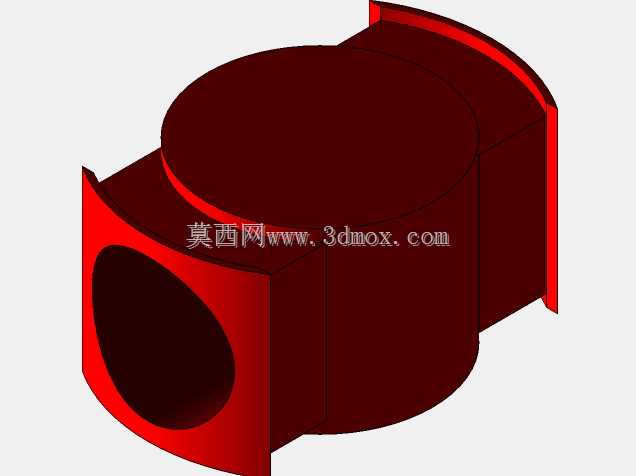

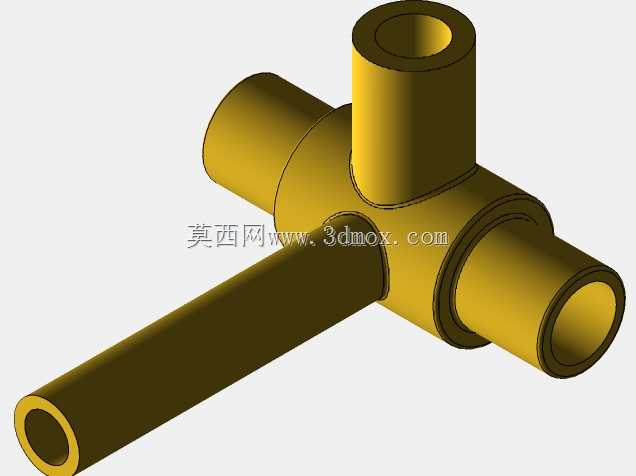

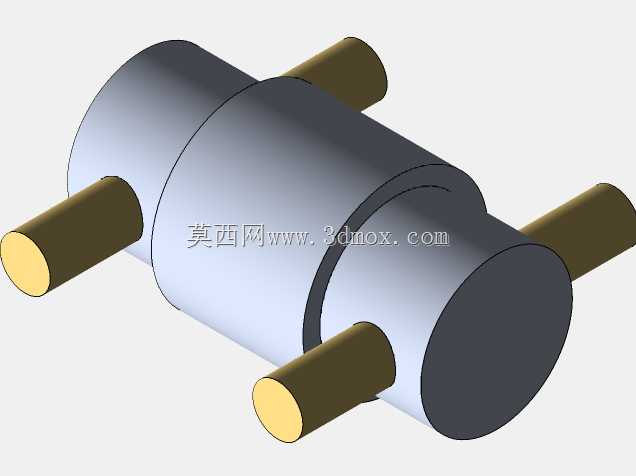

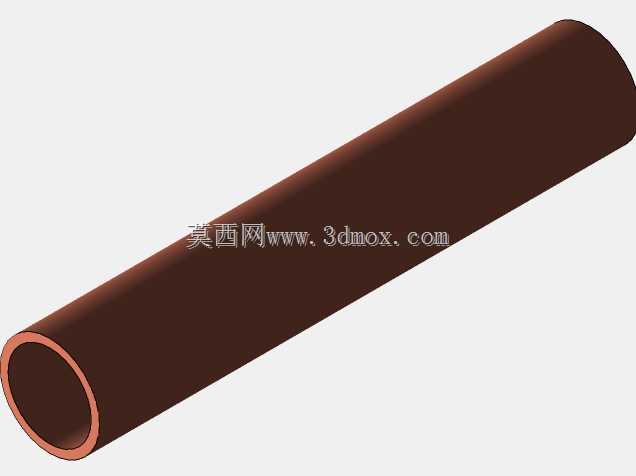

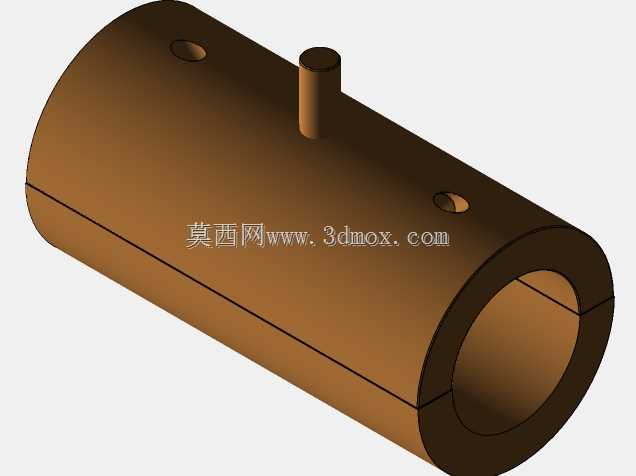

　　从功能特性来看，该双缸结构相比单缸蒸汽机，动力输出的连续性有明显提升，两个汽缸交替进汽做功，能够抵消单缸结构的做功死点，让飞轮运转更平稳，不需要额外加装过大惯量的飞轮就能维持稳定的转速输出。整套结构的配气机构采用联动式滑阀设计，和活塞运动通过连杆组实现刚性同步，不需要额外的配气控制元件，靠机械结构本身就能精准完成进汽、膨胀、排汽的全周期配气动作，结构可靠性更高，对蒸汽压力波动的适应性也更强。底座上集成了蒸汽管路的接口布局，进汽管路通过铜质管件连接到两个汽缸的配气阀组，排汽通道也在阀体上做了集成设计，不需要额外搭建复杂的外部管路就能完成蒸汽回路的连接。

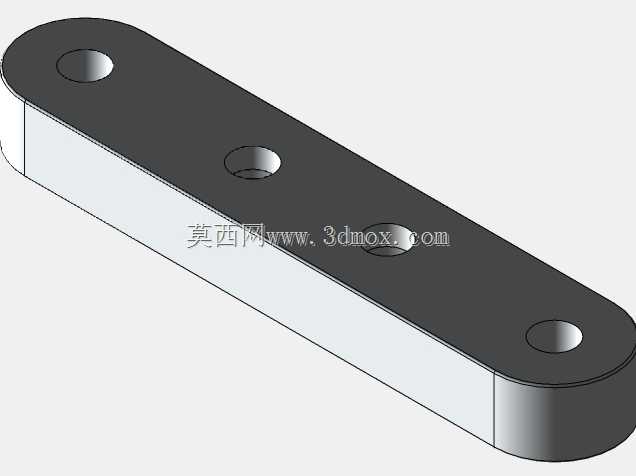

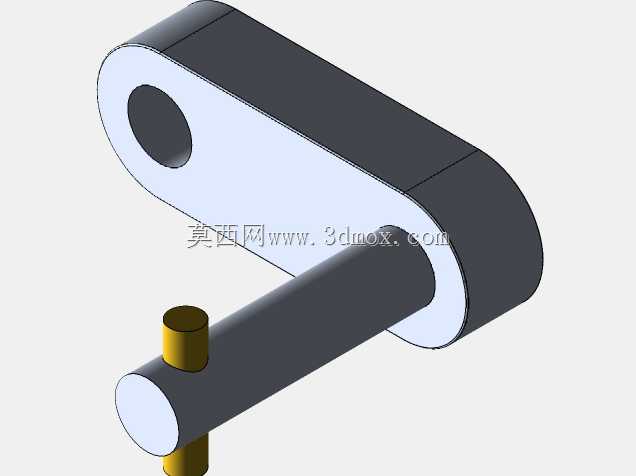

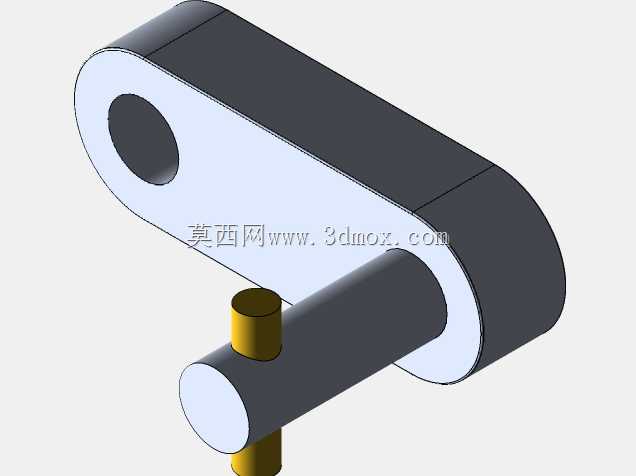

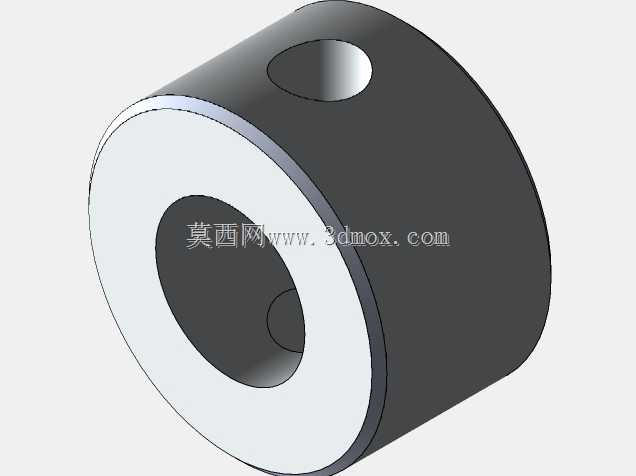

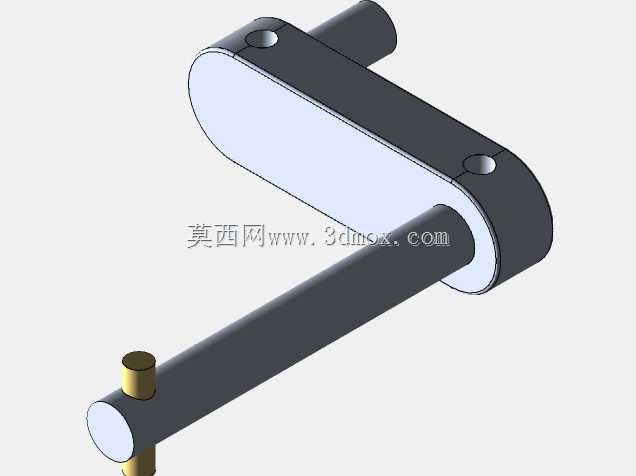

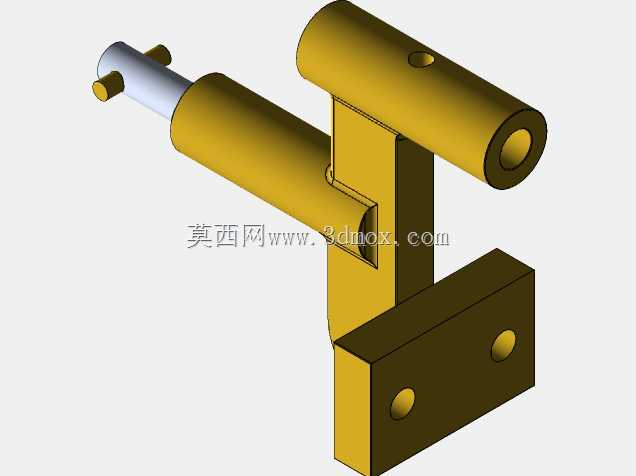

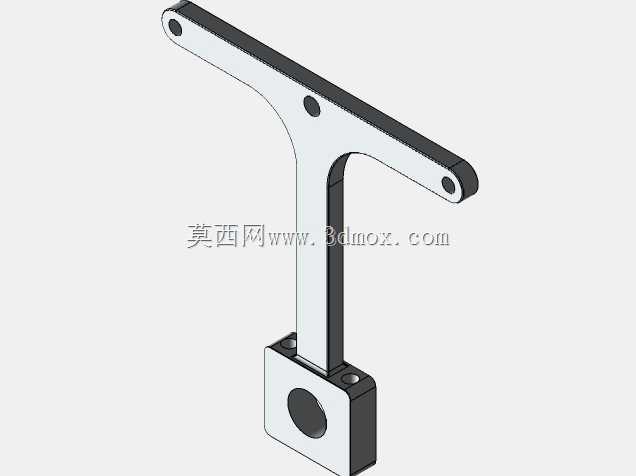

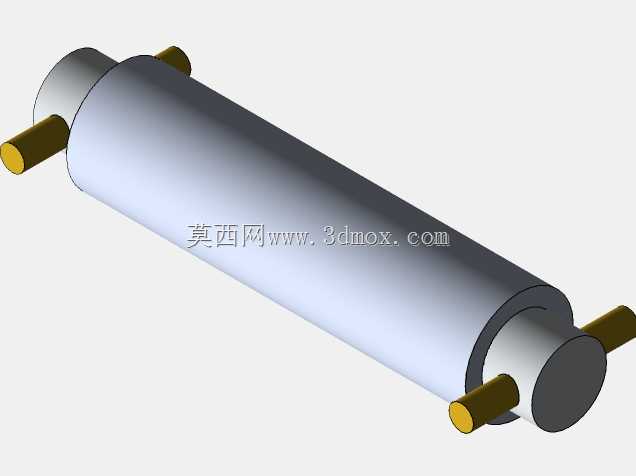

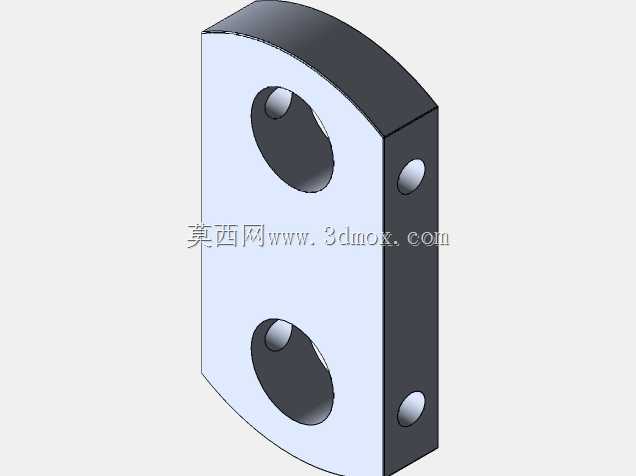

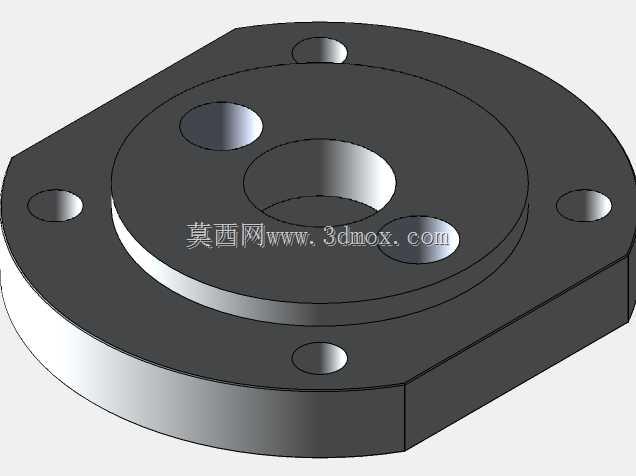

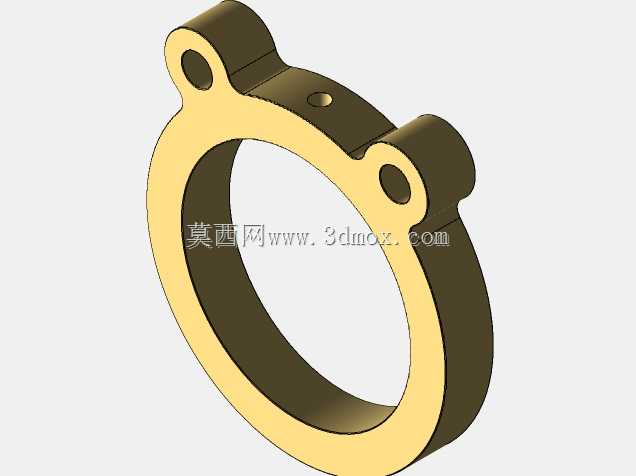

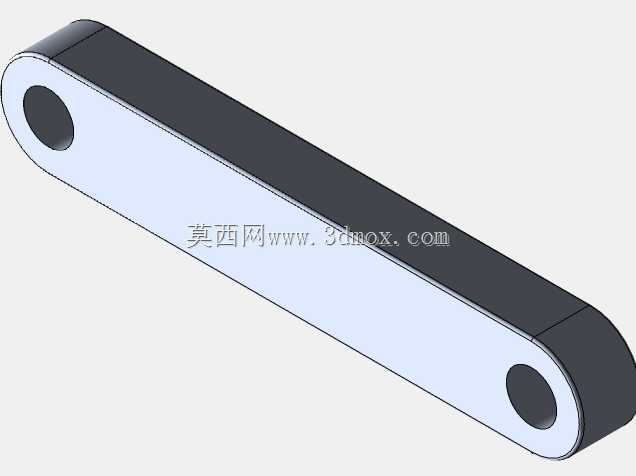

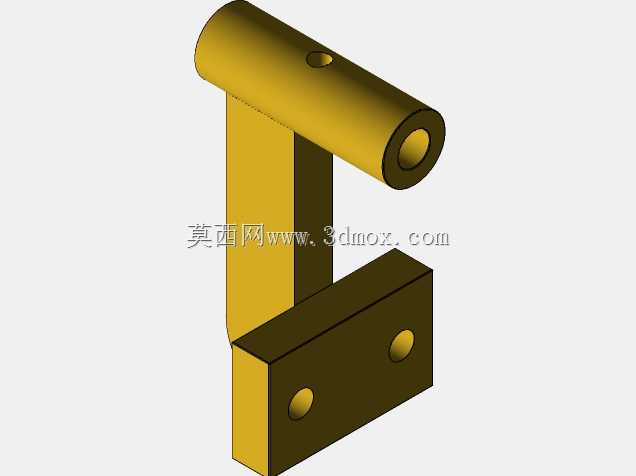

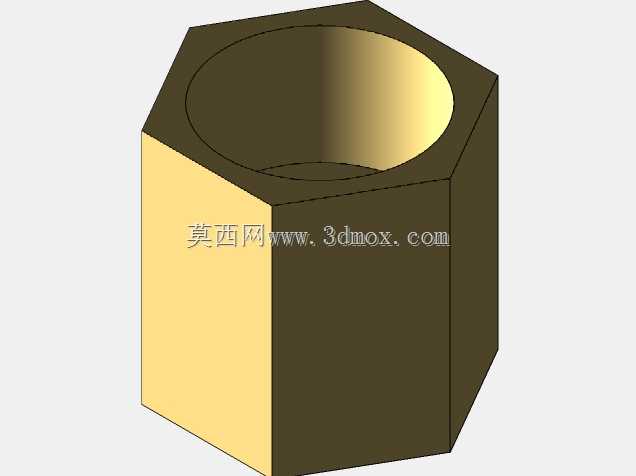

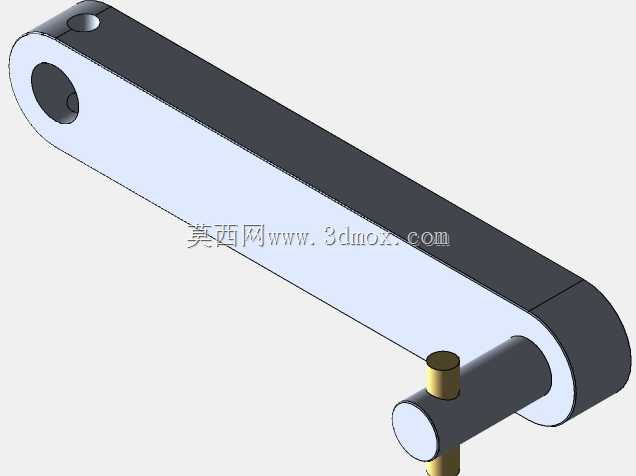

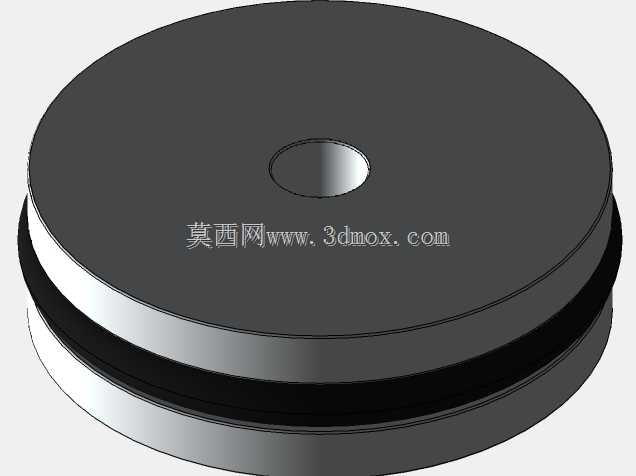

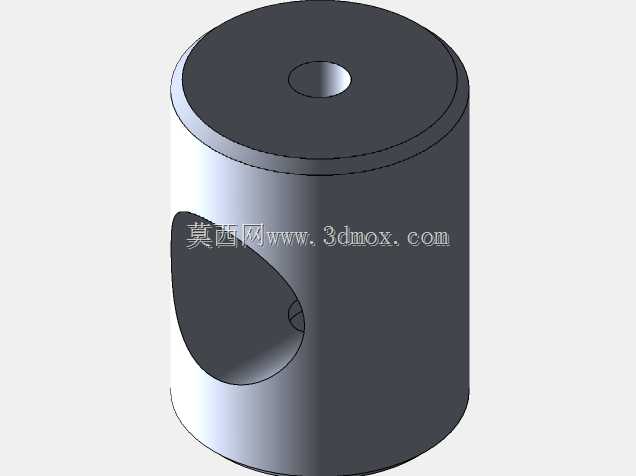

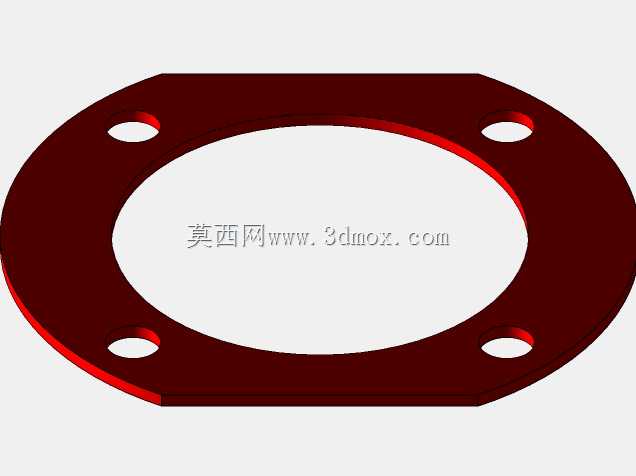

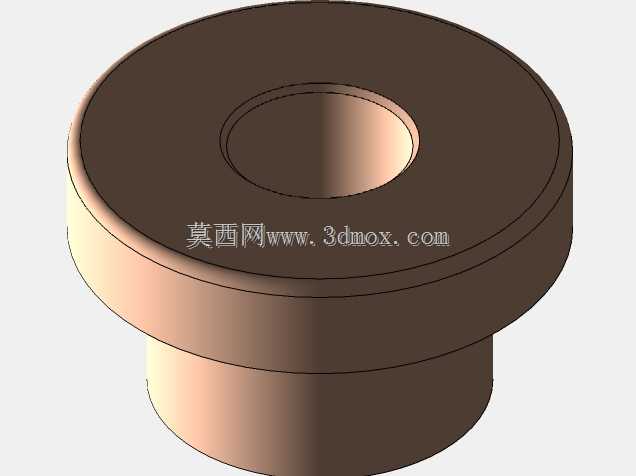

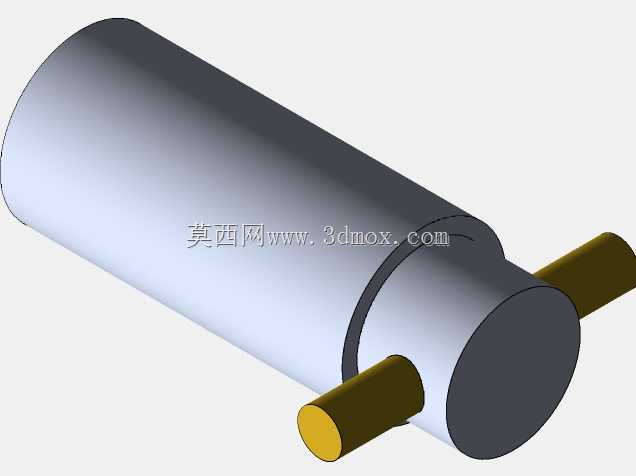

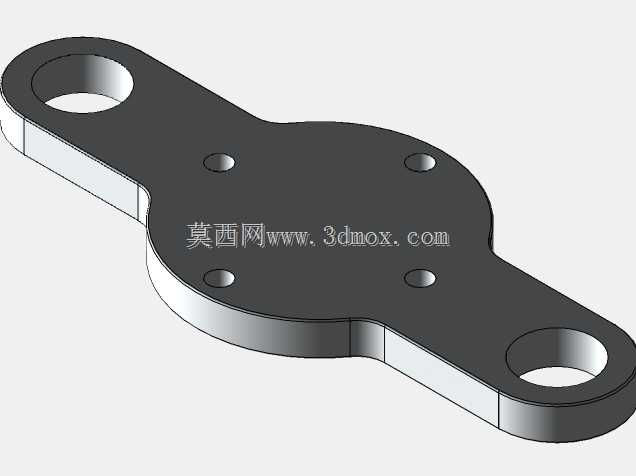

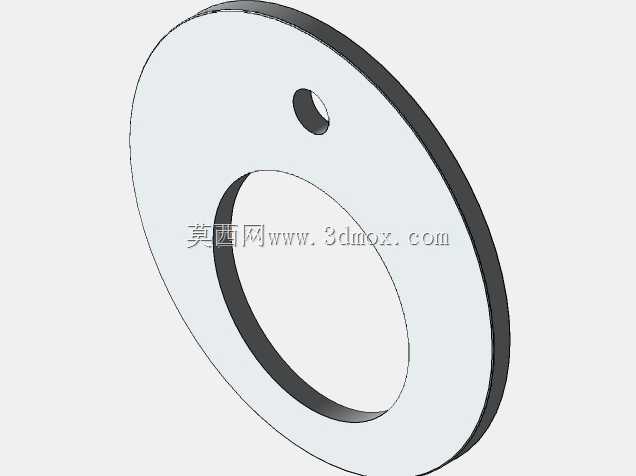

　　设计思路上，整套装配完全遵循伯尼蒸汽机的经典布局逻辑，首先确定双缸的对置安装角度，让两个汽缸的曲柄相位差设置为90度，从根源上避免双缸同时处于止点位置无法启动的问题；其次是配气连杆的传动比匹配，通过摇臂、连杆的长度参数匹配，让滑阀的往复行程和活塞行程精准对应，保证进汽截断比、排汽提前角都符合小型蒸汽机的高效运行区间，避免出现蒸汽浪费或者动力不足的问题。所有运动副都做了合理的间隙预留，包括活塞和汽缸壁的配合间隙、连杆铰接处的转动间隙、曲轴和轴承座的配合间隙，既保证运动过程中不会出现卡滞，也不会因为间隙过大导致蒸汽泄漏或者传动精度下降。

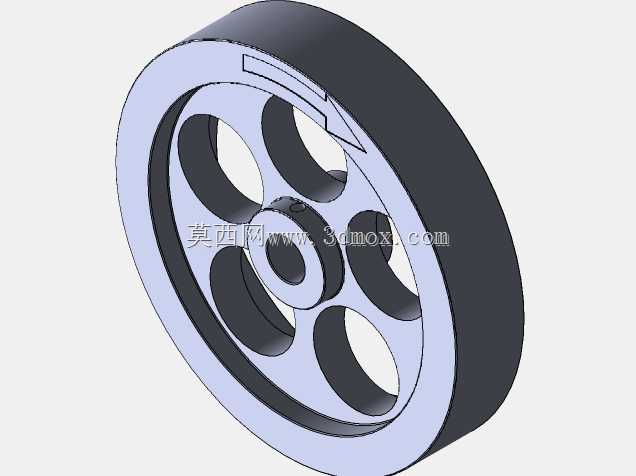

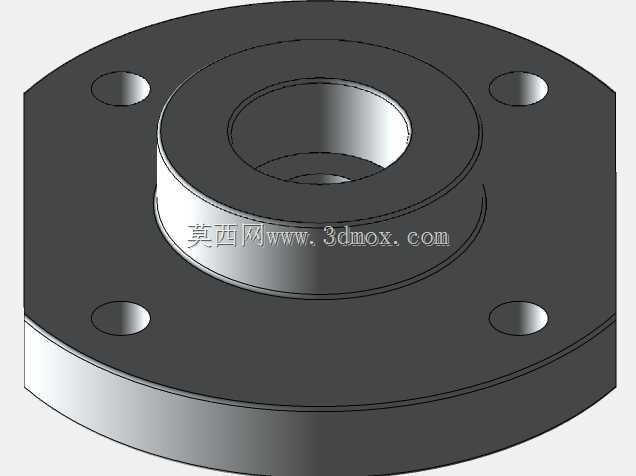

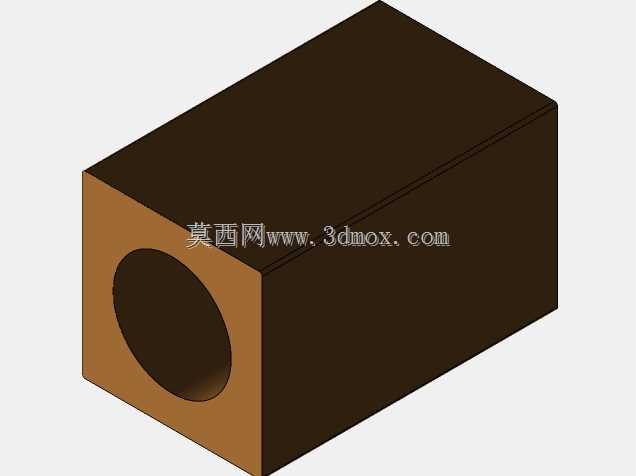

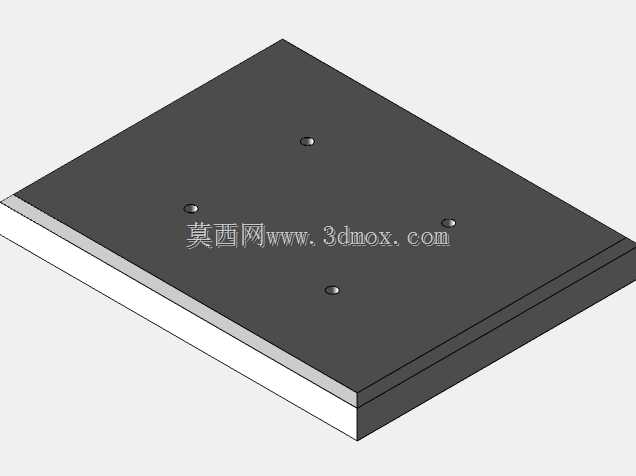

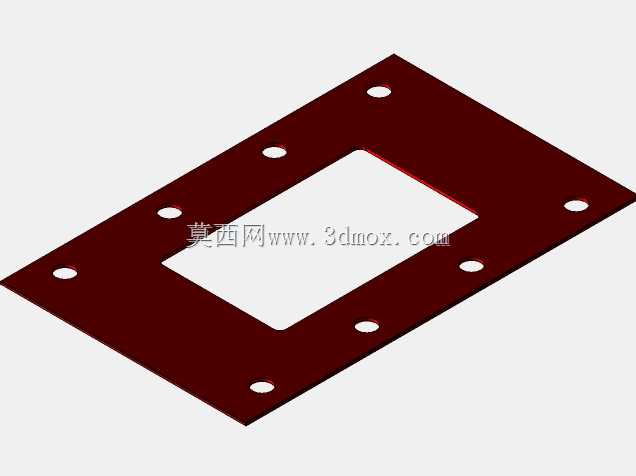

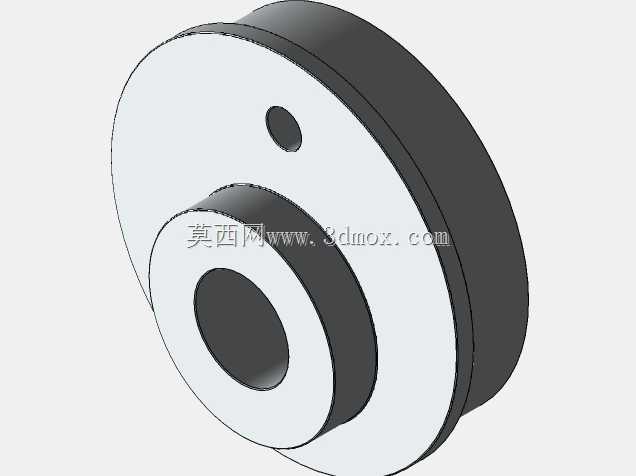

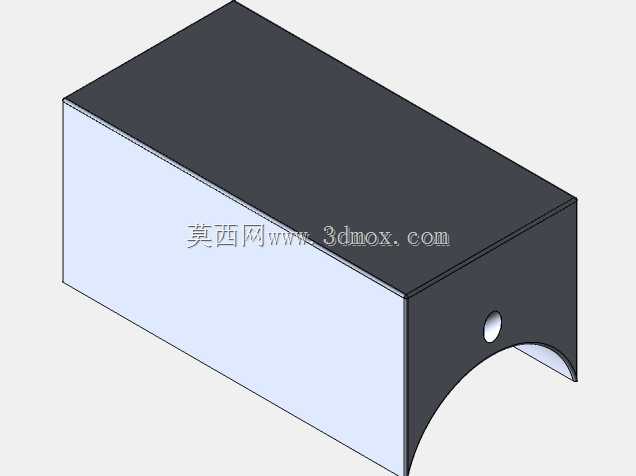

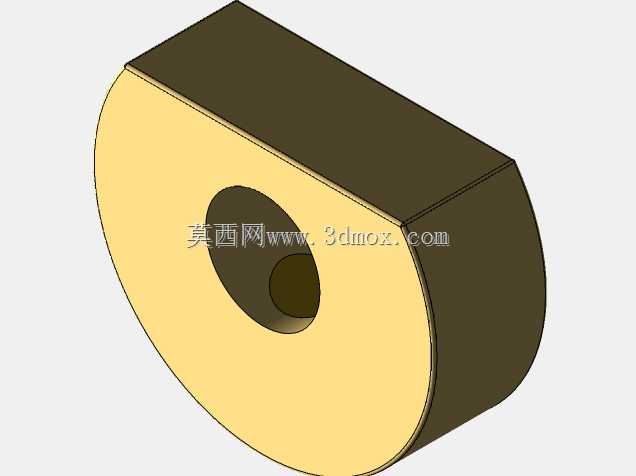

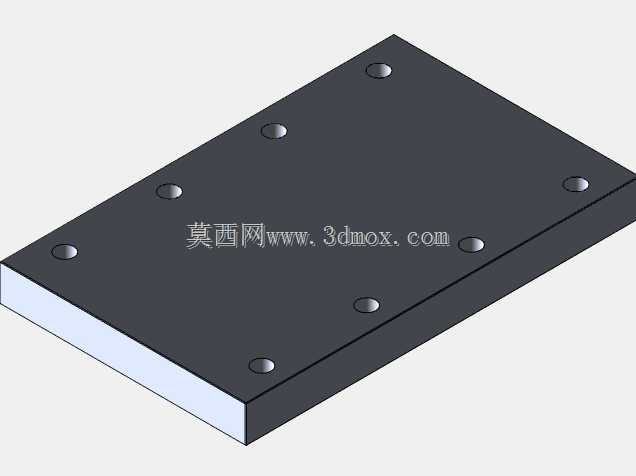

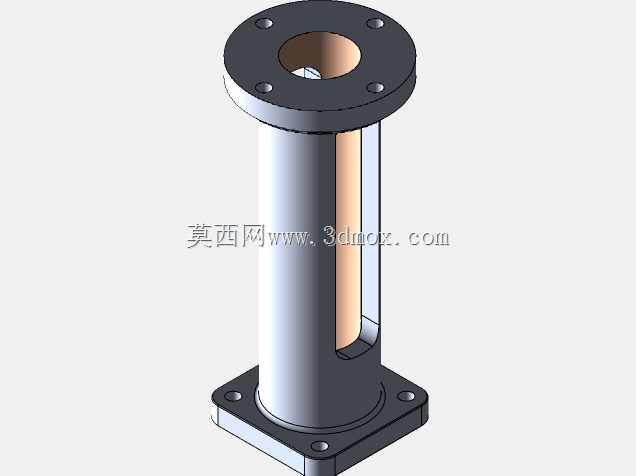

　　从安装边界和外形尺寸来看，整套装置采用方形平板底座作为安装基准，所有的汽缸支架、轴承座、配气机构支架都直接固定在底座平面上，安装时只需要保证底座的水平度，就能保证所有传动部件的同轴度、平行度符合设计要求，不需要做复杂的现场配装调整。整体结构的横向、纵向安装尺寸都控制在小型台架的承载范围内，底座上预留的安装孔位可以直接通过螺栓固定在实训台、展示架或者动力设备的安装基座上，外部蒸汽管路的接口都布置在底座的侧方位置，外接蒸汽管路时不会和运动部件产生干涉。飞轮布置在整机的侧端，转动过程中不会超出底座的边界范围，避免运行过程中出现安全隐患。所有铰接点的润滑位置都预留了操作空间，日常维护时不需要拆解主体结构就能完成润滑保养，适合长期反复运行的演示、实训场景。
