立式单缸蒸汽动力装置结构设计

　　这套立式单缸蒸汽动力结构，在小型热能动力演示、复古动力装置复刻、教学实验台搭建场景中应用较多，区别于卧式蒸汽机的横向布局，立式结构能大幅压缩设备的横向安装占地，适配桌面级实验台、小型动力展示柜这类安装空间受限的场景。从实际用途来看，该结构可将高压蒸汽的热能通过活塞往复运动转化为旋转机械能，既可以作为教学演示模型直观展示外燃机的工作循环，也能适配小型蒸汽动力驱动的附属装置，为低转速大扭矩的负载提供动力输出。

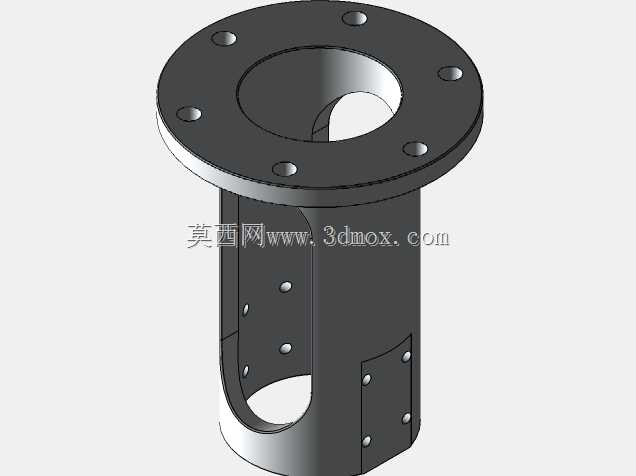

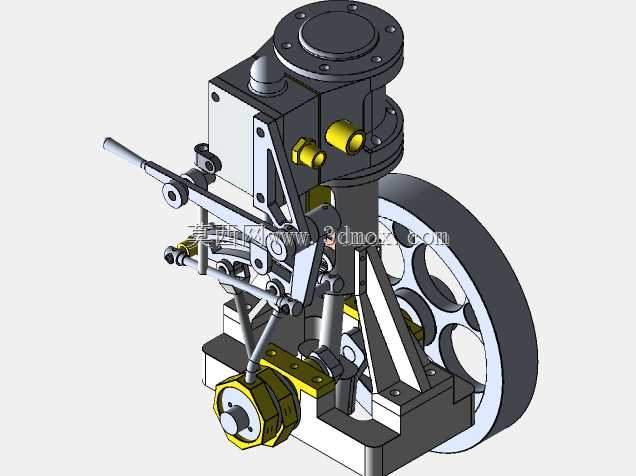

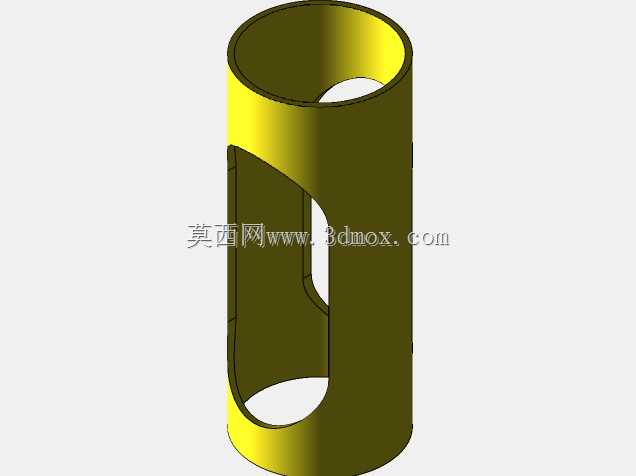

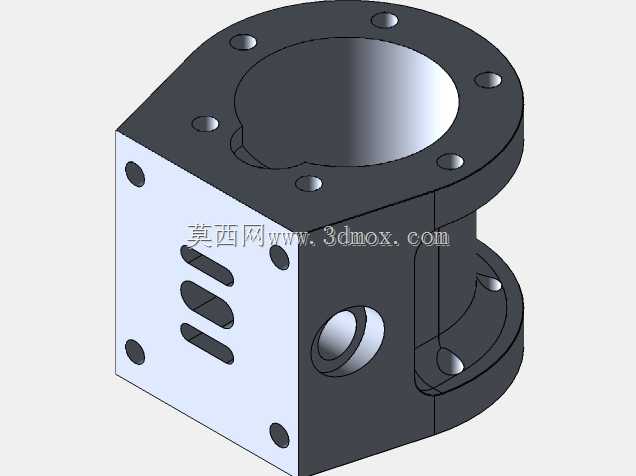

　　从功能特性上看，整套结构集成了配气控制、动力转换、惯性稳速、手动操纵几个核心模块：侧方伸出的操纵杆可直接控制配气阀的开闭幅度，以此调节进汽量实现输出转速与扭矩的调整；缸体侧部布置的两个黄铜管接头分别为进汽与排汽接口，进汽端接入高压蒸汽后，配气机构会按照活塞的运动相位精准切换缸内进汽、膨胀、排汽的工作阶段，推动活塞做上下往复运动；活塞的直线动力通过十字头结构传递给连杆，避免活塞承受侧向力导致缸套偏磨，再由连杆带动曲轴做旋转运动，曲轴端集成的大直径辐条式飞轮依靠自身转动惯量，抵消活塞往复运动的扭矩波动，让输出轴的转动更平稳，飞轮侧的轴端可直接连接负载输出动力。

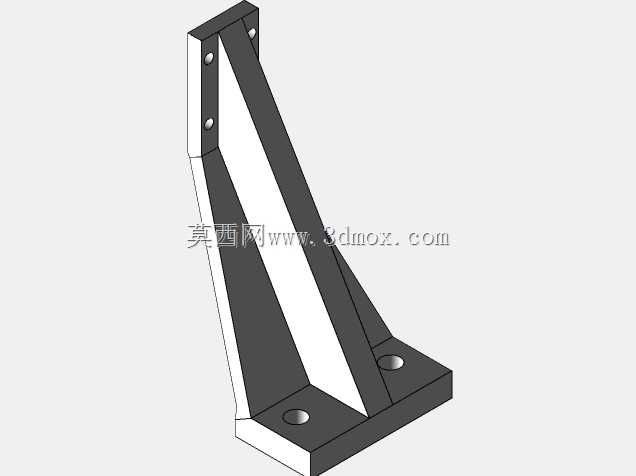

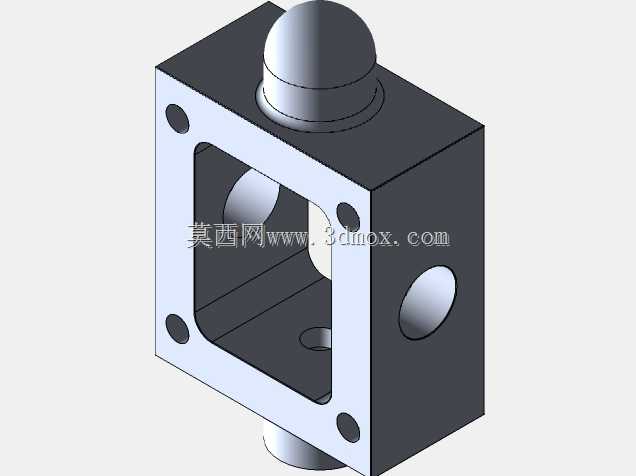

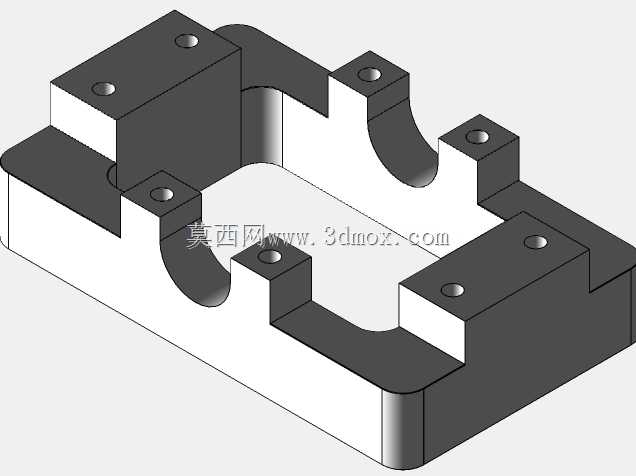

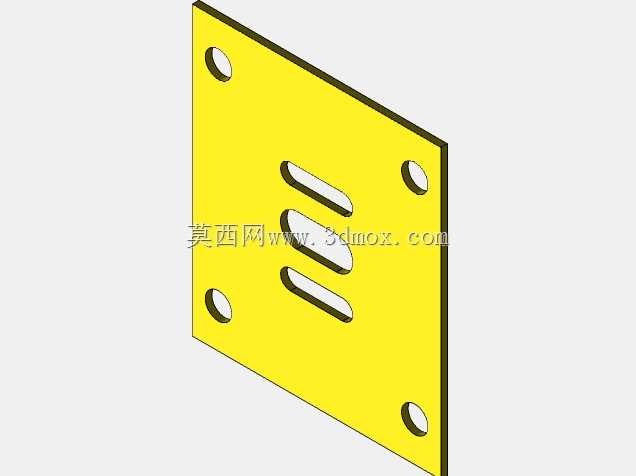

　　设计思路上，整套结构优先考虑了装配工艺性与运行可靠性：缸体与底座之间采用三角支撑筋结构强化连接刚度，避免往复运动产生的振动导致连接部位松动；所有运动铰接点都设计了销轴连接结构，方便装配时调整配合间隙，也便于后期维护时更换磨损的铰接衬套；配气机构采用滑阀式配气结构，相比凸轮轴配气结构更适配蒸汽机的低速工作特性，加工难度更低，配气相位的调整也更简便，通过操纵杆的位置就能改变滑阀的行程，适配不同进汽压力下的工作需求。底座部分设计了多个安装孔位，可通过螺栓将整套装置固定在安装基座上，避免运行时因振动产生位移。

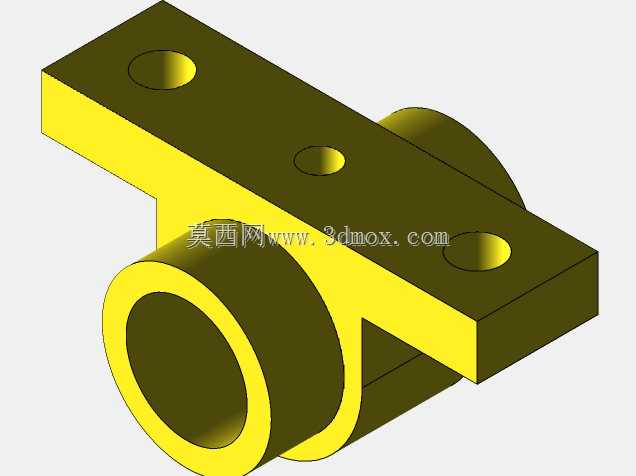

　　从安装边界来看，整套结构的重心沿立式缸体的竖直轴线分布，横向尺寸仅略大于飞轮的直径，纵向尺寸从底座安装面到缸体顶部的阀组端盖，预留了足够的管路安装空间，侧方操纵杆的伸出长度在设计时考虑了手动操作的安全距离，不会与周边安装结构产生干涉；进排汽接头的位置布置在缸体侧部的易操作区域，方便后期连接蒸汽管路与排汽管路，不需要额外改动缸体结构就能完成管路装配。曲轴的支撑部位采用了分体式轴承座结构，装配时可以先将曲轴连杆组件预装完成后再固定轴承座，降低了整机组装的难度，也能保证曲轴的转动同轴度，减少运行时的卡滞风险。在实际建模过程中，所有运动部件的配合间隙都按照低速重载的工作场景设置，既保证运动时不会出现卡滞，也不会因为间隙过大导致蒸汽泄漏或者运动冲击过大，各部件的壁厚设计也兼顾了结构强度与轻量化需求，缸体部位的壁厚满足低压蒸汽的承压要求，支撑结构的壁厚则在保证刚度的前提下尽可能减少不必要的材料占用。
